【GB国家标准】 金属材料顶锻试验方法

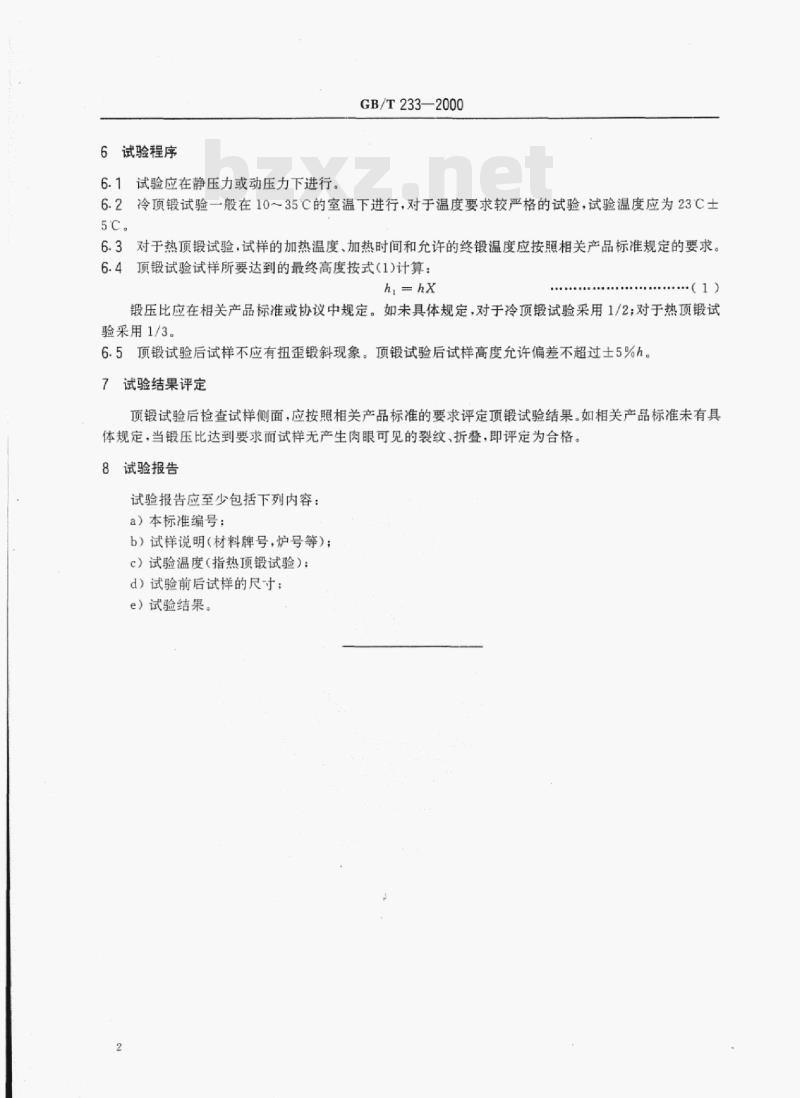

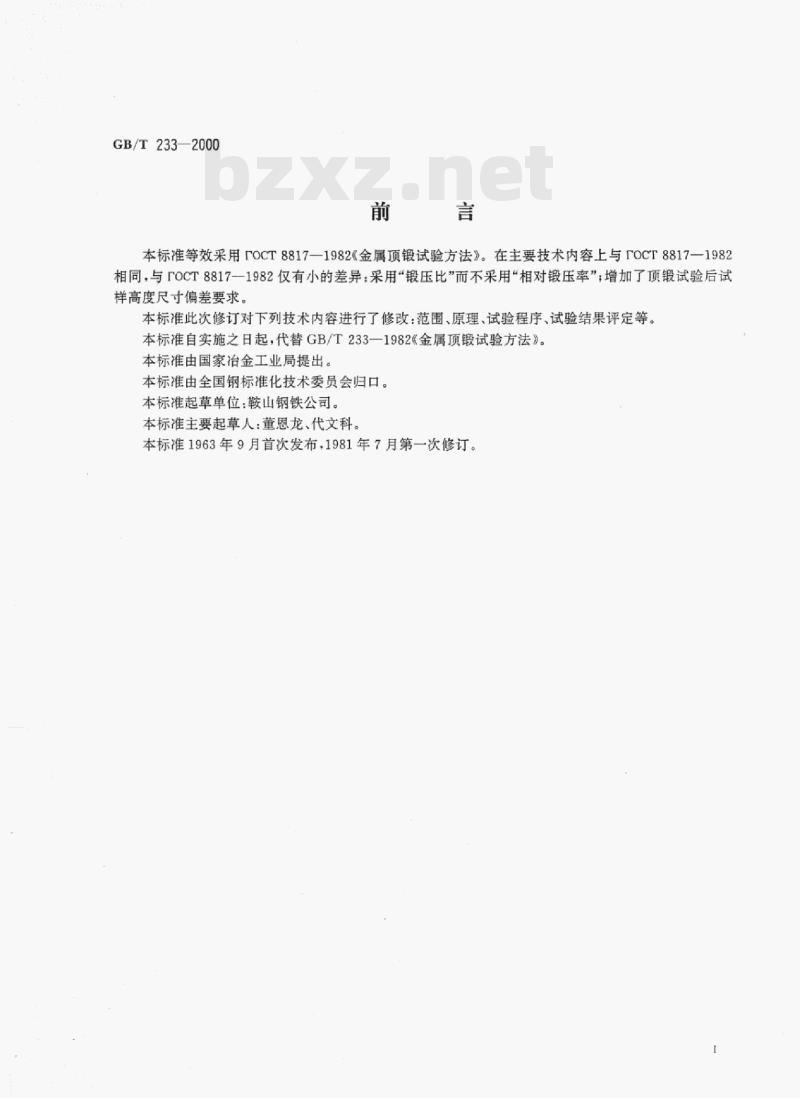

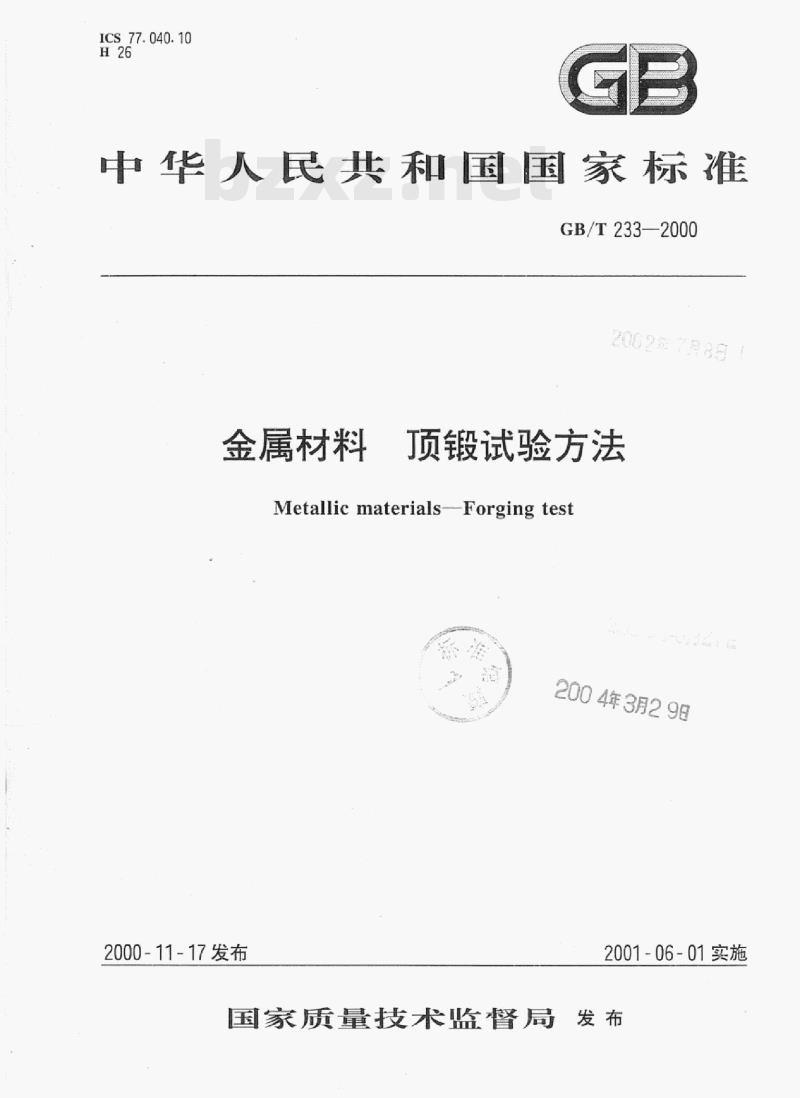

ICS 77.040.10 H26 GB 中华人民共和国国家标准 GB/T 233—2000 金属材料 顶锻试验方法 Metallic materials - Forging test 2000-11-17发布 2001-06-01实施 国家质量技术监督局 发布 前言 本标准等效采用ГОСТ 8817—1982《金属顶锻试验方法》。与该标准相比主要差异为采用“锻压比”代替“相对锻压率”，并增加顶锻试验后试样高度尺寸偏差要求。 本标准对范围、原理、试验程序及结果评定等内容进行了修订，自实施之日起代替GB/T 233—1982。 本标准由国家冶金工业局提出，由全国钢标准化技术委员会归口。 本标准起草单位：鞍山钢铁公司。 本标准主要起草人：董恩龙、代文科。 本标准首次发布于1963年，1981年7月第一次修订。 1 范围 本标准规定了金属材料顶锻试验方法的原理、符号、试样、试验设备、试验程序、试验结果评定和试验报告。 本标准适用于一定尺寸范围内的金属材料顶锻试验。对于超出适用范围的材料，应按产品标准或协议执行。 2 原理 在室温或热状态下，沿试样轴线方向施加压力，使试样发生塑性变形，通过规定锻压比压缩试样，检验金属承受顶锻塑性变形的能力，并显示表面缺陷。 3 符号 本标准使用的符号、名称及单位如下： S：试验前试样高度（mm） h：试验后试样高度（mm） hx：锻压比 4 试样 4.1 切取试样时应避免损伤表面，防止因过热或加工硬化改变材料性能。 4.2 试样应保留原轧制或拉制状态。如需机加工，应在产品标准中规定，加工轨迹应垂直于试样中心线。 4.3 试样高度应按产品标准规定。如未规定，黑色金属试样高度为横截面尺寸的2倍，有色金属为横截面尺寸的1/2倍。高度允许偏差不超过±5%。 4.4 试样端面应垂直于轴线。 4.5 试样标志应标记在任一端面。 5 试验设备 顶锻试验可采用万能试验机、压力机、锻压机或手锤完成。试验过程中可使用支撑板及防偏斜夹具。支撑板应具有足够刚性。热顶锻试验需配备可控加热装置。 6 试验程序 6.1 试验应在静压力或动压力下进行。 6.2 冷顶锻试验一般在10～35℃进行，严格要求时为23℃±5℃。 6.3 热顶锻试验的加热温度、时间及终锻温度按产品标准规定执行。 6.4 顶锻试验试样最终高度按公式计算： h = S / hx 锻压比由产品标准或协议规定，如未规定，冷顶锻试验取1/2，热顶锻试验取1/3。 6.5 试验后试样不应出现扭曲或歪斜，高度允许偏差不超过±5%。 7 试验结果评定 试验后检查试样侧面，按产品标准评定结果。如无规定，在达到规定锻压比条件下，试样无肉眼可见裂纹或折叠，则评定为合格。 8 试验报告 试验报告至少包括： a）本标准编号； b）试样信息（材料牌号、炉号等）； c）试验温度（热顶锻试验）； d）试样尺寸（试验前后）； e）试验结果。
