【GB国家标准】 机动车安全检测设备检定技术条件第1部分:滑板式汽车侧滑试验台检定技术条件

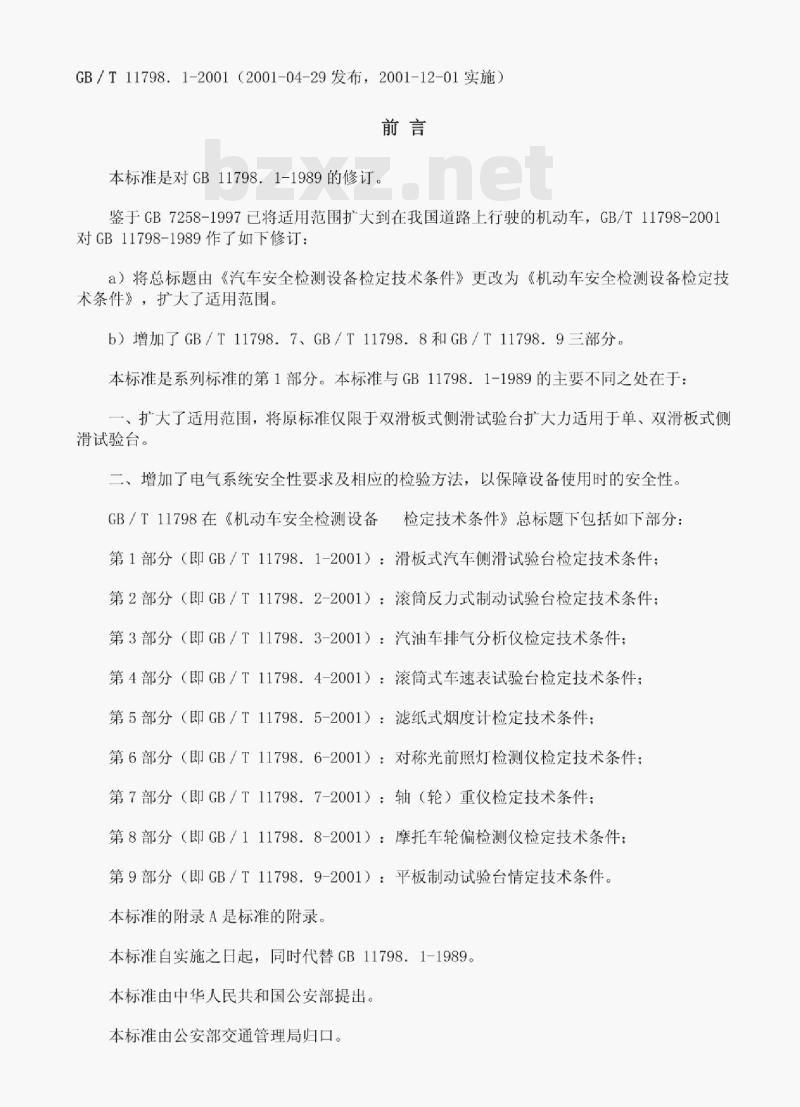

GB/T11798.1-2001（2001-04-29发布，2001-12-01实施）前言
本标准是对GB11798.1-1989的修订。鉴于GB7258-1997已将适用范围扩大到在我国道路上行驶的机动车，GB/T11798-200对GB11798-1989作了如下修订：a）将总标题由《汽车安全检测设备检定技术条件》更改为《机动车安全检测设备检定技术条件》，扩大了适用范围。
b）增加了GB/T11798.7、GB/T11798.8和GB/T11798.9三部分本标准是系列标准的第1部分。本标准与GB11798．1-1989的主要不同之处在于：、扩大了适用范围，将原标准仅限于双滑板式侧滑试验台扩大力适用于单、双滑板式侧滑试验台。
二、增加了电气系统安全性要求及相应的检验方法，以保障设备使用时的安全性。GB/T11798在《机动车安全检测设备检定技术条件》总标题下包括如下部分：第1部分（即GB／T11798.1-2001）：滑板式汽车侧滑试验台检定技术条件：第2部分（即GB／T11798.2-2001）：滚筒反力式制动试验台检定技术条件；第3部分（即GB／T11798.3-2001）：汽油车排气分析仪检定技术条件：第4部分（即GB／T11798．4-2001）：滚筒式车速表试验台检定技术条件；第5部分（即GB／T11798.5-2001）：滤纸式烟度计检定技术条件：第6部分（即GB／T11798.6-2001）：对称光前照灯检测仪检定技术条件；第7部分（即GB／T11798.7-2001）：轴（轮）重仪检定技术条件；第8部分（即GB／111798.8-2001）：摩托车轮偏检测仪检定技术条件：第9部分（即GB／T117989-2001）：平板制动试验台情定技术条件。本标准的附录A是标准的附录。

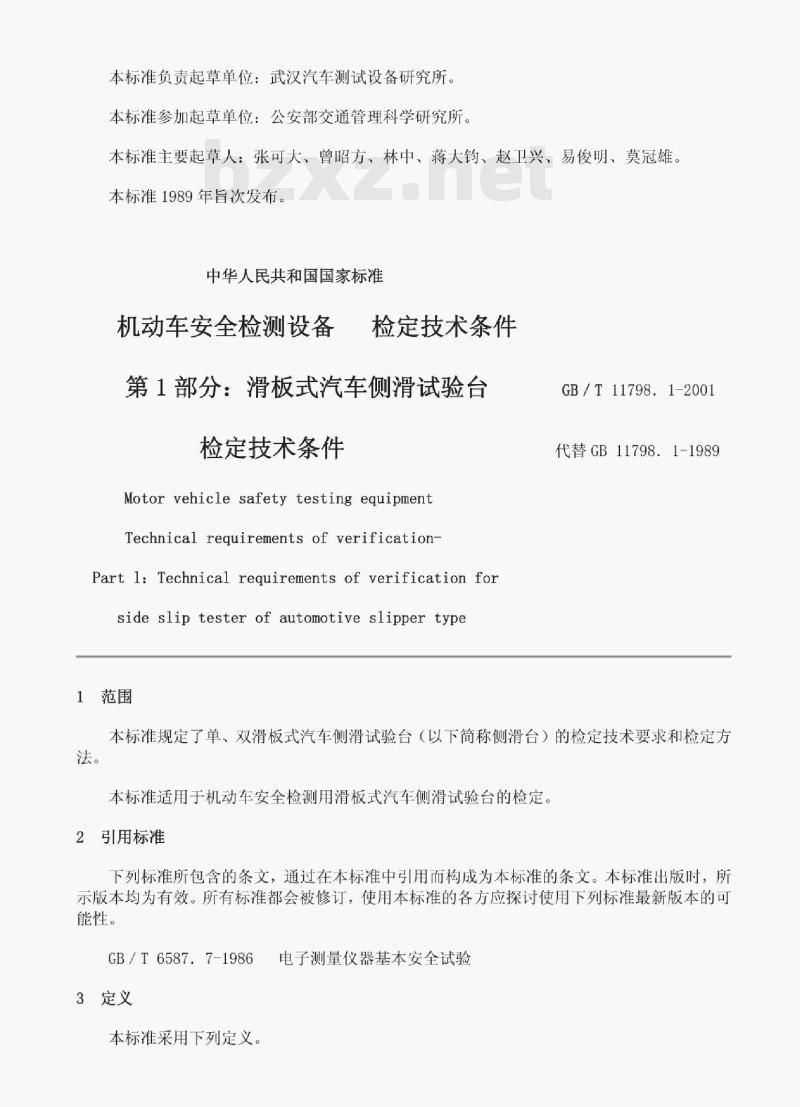

本标准自实施之日起，同时代替GB11798.1-1989。本标准由中华人民共和国公安部提出。本标准由公安部交通管理局归口。本标准负责起草单位：武汉汽车测试设备研究所。本标准参加起草单位：公安部交通管理科学研究所。本标准主要起草人：张可大、曾昭方、林中、蒋大钧、赵卫兴、易俊明、莫冠雄。本标准1989年旨次发布。
中华人民共和国国家标准
机动车安全检测设备
检定技术条件
第1部分：滑板式汽车侧滑试验台检定技术条件
Motor vehicle safety testing equipmentTechnical requirements of verification-Part l: Technical requirements of verification forside slip tester of automotive slipper type1范围
GB/T 11798.1-2001
代替GB11798.1-1989
本标准规定了单、双滑板式汽车侧滑试验台（以下简称侧滑台）的检定技术要求和检定方法。
本标准适用于机动车安全检测用滑板式汽车侧滑试验台的检定，2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB / T 6587. 7-1986
3定义
本标准采用下列定义。
电子测量仪器基本安全试验

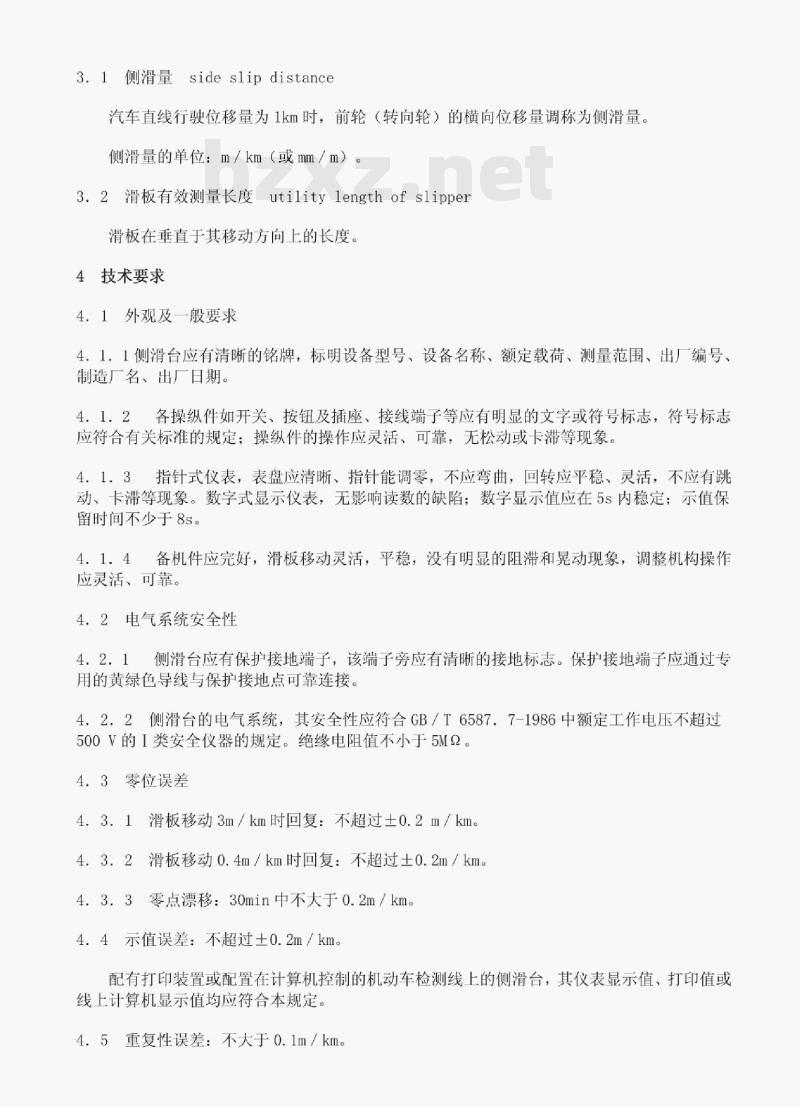

3.1侧滑量side slip distance
汽车直线行驶位移量为1km时，前轮（转向轮）的横向位移量调称为侧滑量侧滑量的单位：m／km（或mm／m）。3．2滑板有效测量长度utilitylengthof slipper滑板在垂直于其移动方向上的长度。4技术要求
4.1外观及一般要求
41.1侧滑台应有清晰的铭牌，标明设备型号、设备名称、额定载荷、测量范围、出厂编号、制造厂名、出厂日期。
4.1．2各操纵件如开关、按钮及插座、接线端子等应有明显的文字或符号标志，符号标志应符合有关标准的规定；操纵件的操作应灵活、可靠，无松动或卡滞等现象。4．1．3指针式仪表，表盘应清晰、指针能调零，不应弯曲，回转应平稳、灵活，不应有跳动、卡滞等现象。数字式显示仪表，无影响读数的缺陷；数字显示值应在5s内稳定；示值保留时间不少于8s。
4．14备机件应完好，滑板移动灵活，平稳，没有明显的阻滞和晃动现象，调整机构操作应灵活、可靠。
4．2电气系统安全性
4．2.1侧滑台应有保护接地端子，该端子旁应有清晰的接地标志。保护接地端子应通过专用的黄绿色导线与保护接地点可靠连接。4.2.2侧滑台的电气系统，其安全性应符合GB／T6587.7-1986中额定工作电压不超过500V的I类安全仪器的规定。绝缘电阻值不小于5M2。4．3零位误差

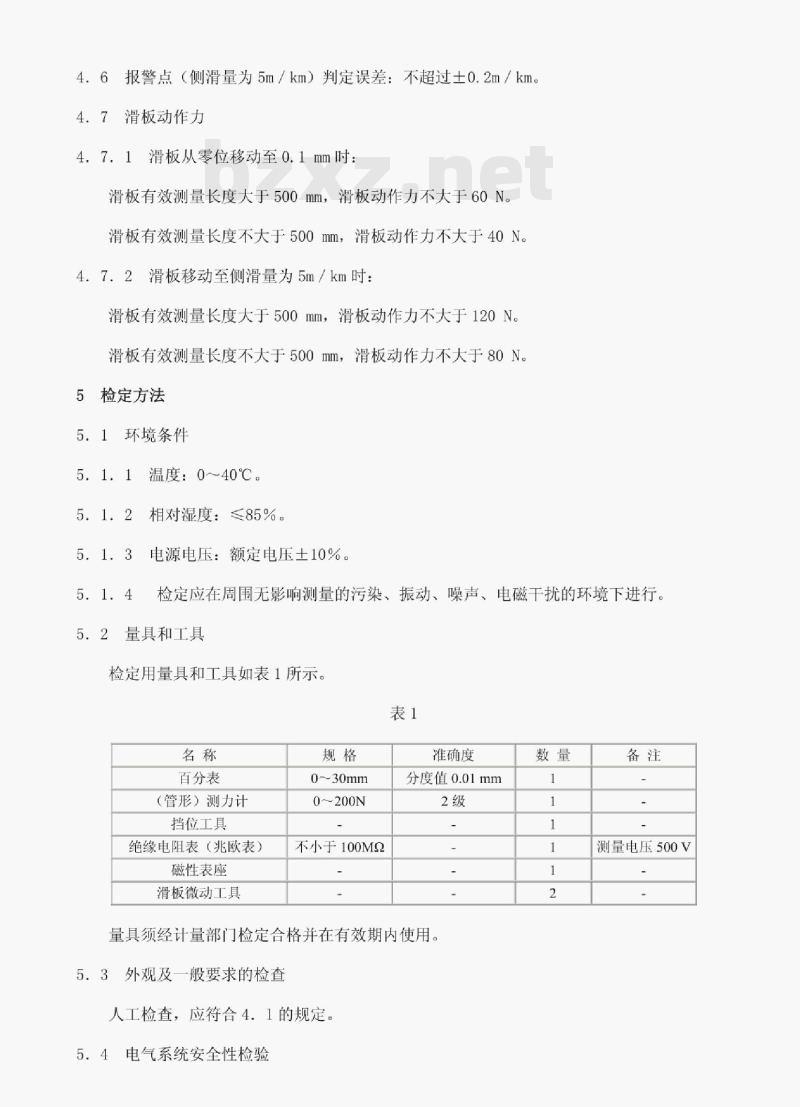

4.3．1滑板移动3m/km时回复：不超过士0.2m/km。4.3.2滑板移动0.4m/km时回复：不超过土0.2m/km4．3．3零点漂移：30min中不大于0.2m/km。4．4示值误差：不超过±0.2m/km。配有打印装置或配置在计算机控制的机动车检测线上的侧滑台，其仪表显示值、打印值或线上计算机显示值均应符合本规定。4.5重复性误差：不大于0.1m/km。4．6报警点（侧滑量为5m／km）判定误差：不超过土0.2m／km。4.7滑板动作力
4．7．1滑板从零位移动至0.1mm时：滑板有效测量长度大于500mm，滑板动作力不大于60N滑板有效测量长度不大于500mm，滑板动作力不大于40N。4.7．2滑板移动至侧滑量为5m/km时：滑板有效测量长度大于500mm，滑板动作力不大于120N。滑板有效测量长度不大于500mm，滑板动作力不大于80N。检定方法
5．1环境条件
温度：0~～40℃。
5.1.2相对湿度：≤85%。
5.1.3电源电压：额定电压土10%。5. 1. 4
检定应在周围无影响测量的污染、振动、噪声、电磁干扰的环境下进行。5．2量具和工具
检定用量具和工具如表1所示。
百分表
（管形）测力计
挡位工具
绝缘电阻表（兆欧表）
磁性表座
滑板微动工具
0~30mm
0～200N
不小于100M2
准确度
分度值0.01mm
量具须经计量部门检定合格并在有效期内使用。5.3外观及一般要求的检查

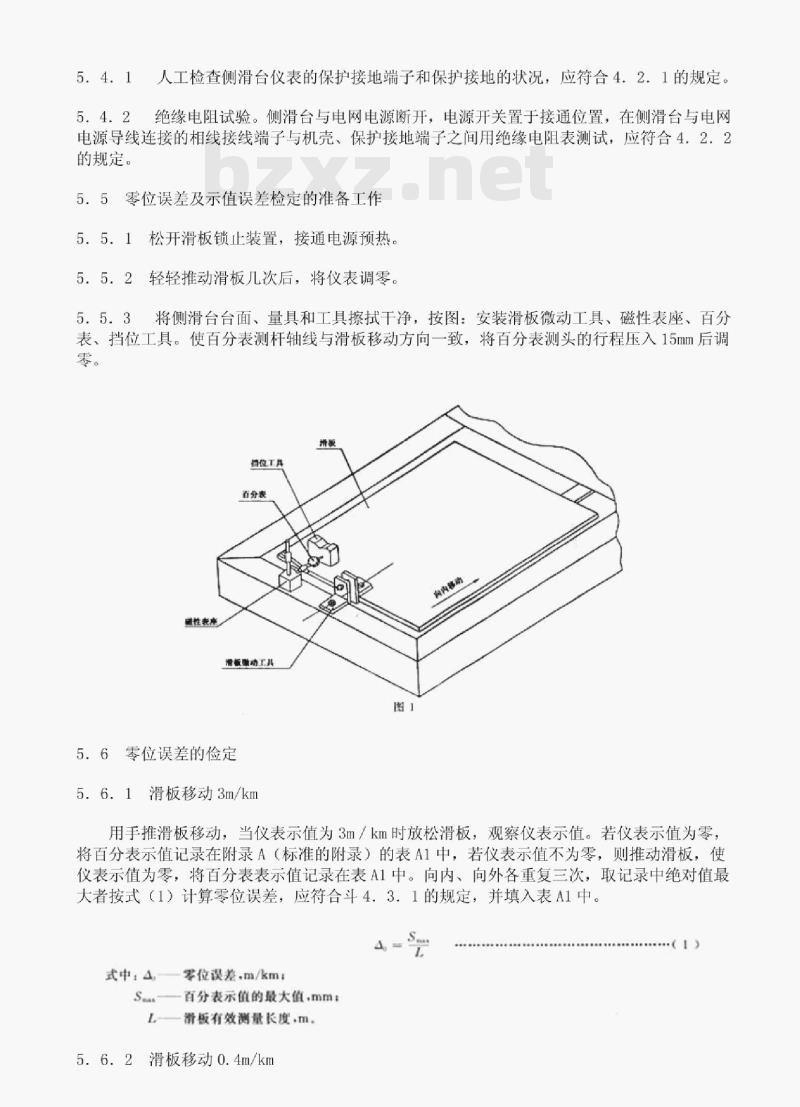

人工检查，应符合4．1的规定。5.4电气系统安全性检验
测量电压500V
5．4.1人工检查侧滑台仪表的保护接地端子和保护接地的状况，应符合4．2.1的规定。绝缘电阻试验。侧滑台与电网电源断开，电源开关置于接通位置，在侧滑台与电网5.4.2
电源导线连接的相线接线端子与机壳、保护接地端子之间用绝缘电阻表测试，应符合4.2。2的规定。
5.5零位误差及示值误差检定的准备工作5．5．1松开滑板锁止装置，接通电源预热。5．5．2轻轻推动滑板几次后，将仪表调零。5.5.3将侧滑台台面、量具和工具擦拭干净，按图：安装滑板微动工具、磁性表座、百分表、挡位工具。使百分表测杆轴线与滑板移动方向一致，将百分表测头的行程压入15mm后调零。
扫位工具
省分善
避性囊康
滑板游动工儿
5．6零位误差的俭定
5．6．1滑板移动3m/km
用手推滑板移动，当仪表示值为3m/km时放松滑板，观察仪表示值。若仪表示值为零，将百分表示值记录在附录A（标准的附录）的表A1中，若仪表示值不为零，则推动滑板，使仪表示值为零，将百分表表示值记录在表A1中。向内、向外各重复三次，取记录中绝对值最大者按式（1）计算零位误差，应符合斗4．3．1的规定，并填入表A1中。4
式中，4零位误差m/kml
S一百分表示值的最大值.mm：
L滑板有效测量长度.m。
5.6.2滑板移动0.4m/km
按5.6.1的方法俭定滑板移动0.4m/km时的零位误差，应符合4.3.2的规定。5．6.3零点漂移的检定
重新调整好仪表零位，每隔10min记录一次，连续三次，将每次零位偏离值记录于表A1中，应符合4．3．3的规定。
5.7示值误差的检定
按侧滑量为3m/km，5m/km，7m/km选取测试点，检定示值误差5.7．1滑板向内侧移动时
先使滑极向外侧移动，至侧滑自显示仪表示值为3m/km时，再使滑板向内侧移动，直至侧滑台仪表示值为零。转动百分表盘，使其示值为零。用滑板微动工具使滑板向内侧移动，当侧滑台仪表示值为3m/km，5m/km，7m／km时，将相应的百分表示值记录在表Al中。重复三次，按式（2）计算示值误差并填人表A1中。A=X-
式中4,——第，测试点的示值误差.m/km：i=1.2.3：X，——侧滑台第i测试点的示值，m/km：S
百分表第i测试点三次示值的算术平均值.mm。5.7.2滑板向外侧移动时
将滑板微动工具安装在滑板的另一侧，按5.7.1的方法检定滑板向外侧移动时的示值误差。
向内、向外各测试点的示值误差均应符合4.4的规定。5.7.3对配有打印装罡或配置在计算机控制的机动车检测线上的侧滑台，检定时应分别检定仪表显示值、打印值或线上计算机显示值的示值误差。5.8重复性误差的检定
重复件误差的检定在示值误差检定的同时进行。将各测试点二次示值之间的最大差值作为价定值填入表A1中，各测试点的重复性误差应符合4.5的规定。5.9报警点（5m/km）判定误差的检定5.9．1滑板向内侧移动时
按5．7．1的方法移动滑板，当报警器动作时，将百分表的示值记录在表A1中。重复三次，取其算术平均值按式（3）计算报警点判定误差，并填入表A1中。4=5-
式中：-报警点判定误差m/km
报警时百分表示值的算术平均值.mm5.9.2滑板向外侧移动时
将滑板微动工具安装在滑板另一侧，按5.9，1的方法，检定滑板向外侧移动时，报警点的判定误差。
滑板向内侧、外侧移动时的各测试点的报警点判定误差均应符合4.6的规定。5．10滑板动作力的俭定
5.10.1滑板向内侧移动时
按图2将一个上部带孔的滑板微动工具（或其他类似工具）安装在滑板有效测量长度的中点位置附近，沿滑板移动方向拉管形测力计。当百分表指针指示值为0.1mm时，将测力计示值记录在表A1中。继续拉测力计，当侧滑台显示仪表值为5m/km时，将测力计值记录在表A1中。重复三次，各测试点测力示值的算术平均值即为该点的滑板动作力的检定值，将其填人表A1中。
5.10.2滑板向外侧移动时
改变测力计的安装方向。按5.10．1的方法，检定滑板向外侧移动时的动作力。向内、向外各测试点的滑板动作力均应符合4：7的规定5．11双滑板式侧滑台阶分别检定左右滑板。测力计
扫挖工具
黑性表率
耀板算动工具
6检定记录
检定时应填写记录，其格式见表A1。附录A
（标准的附录）
设备名称
受检单位
设备型号
检定温度
一般要求
安全性
零位误差
示值误差
及重复性
报警点
判定误差
动作力
滑板式侧滑试验台检定记录
出厂编号
检定湿度
滑板式侧滑试验台检定记录
制造厂名
定单位
出厂日期
检定员
操认件与接线端子等
显示仪表
机件完好·滑板移动
接地完整性
绝缘电
滑板移动3m/km
后回复
滑板移动0.4m/km
后画复
每10min零点漂移bzxZ.net
滑板移
动方向
滑板移
动方向
滑板毯
动方向
百分表示值
百分表
检测点
百分表指示0.1mm
侧滑量为5m/km
百分表指示0.1mm
测滑量为5m/km
平均值
管形测力计示值
检定日期
核验员
示值误差
重复性误差
报警点（5m/km）判定误差
滑板动作力
