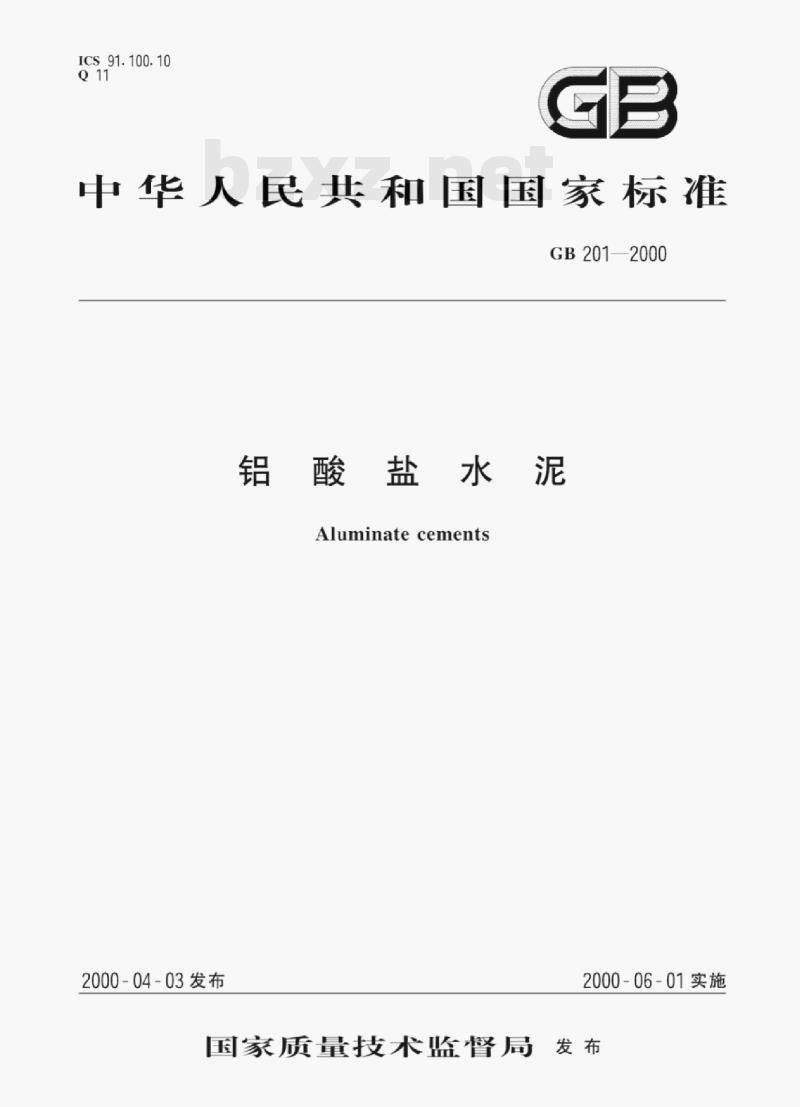

【GB国家标准】 铝酸盐水泥

ICS91.100.10
中华人民共和国国家标准
GB201—2000
铝酸盐水泥
Aluminatecements
2000-04-03发布
2000-06-01实施
国家质量技术监督局发布

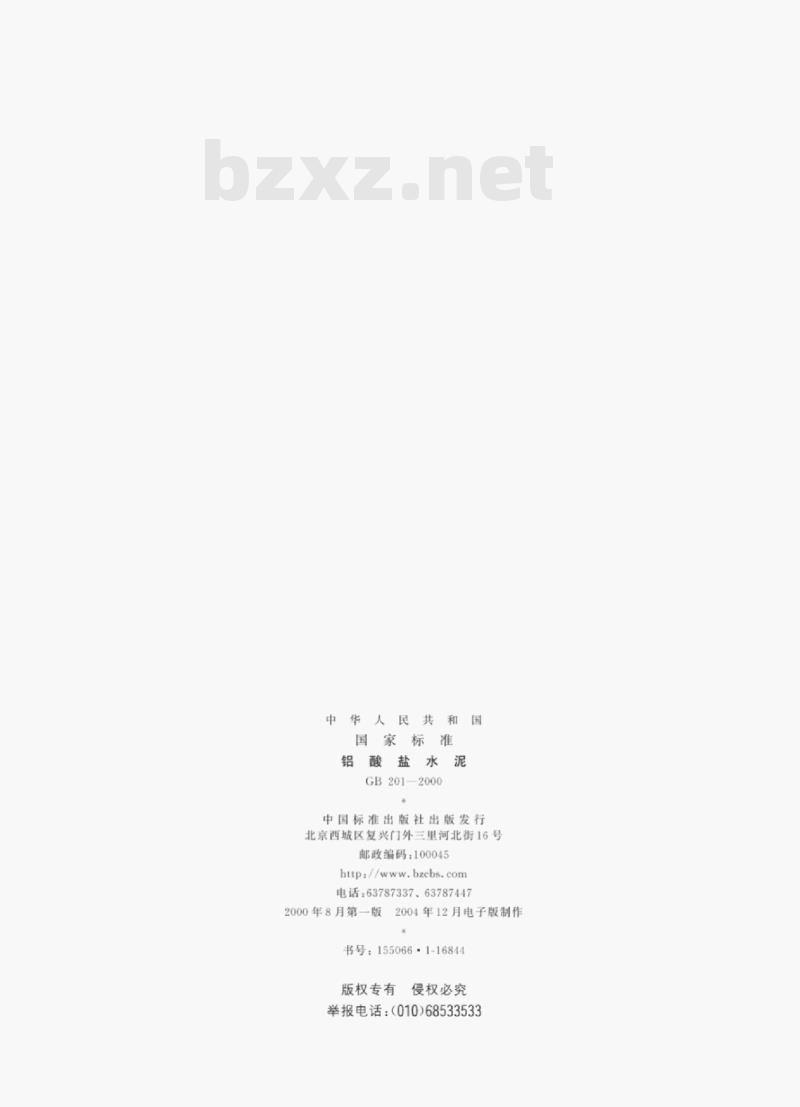

中华人民共和国
国家标准
铝酸盐水泥
GB201—2000
中国标准出版社出版发行
北京西城区复兴门外三里河北街16号邮政编码：100045
http://bzcbs.com
电话：63787337、63787447
2000年8月第一版2004年12月电子版制作书号：155066·1-16844
版权专有
侵权必究
举报电话：（010)68533533

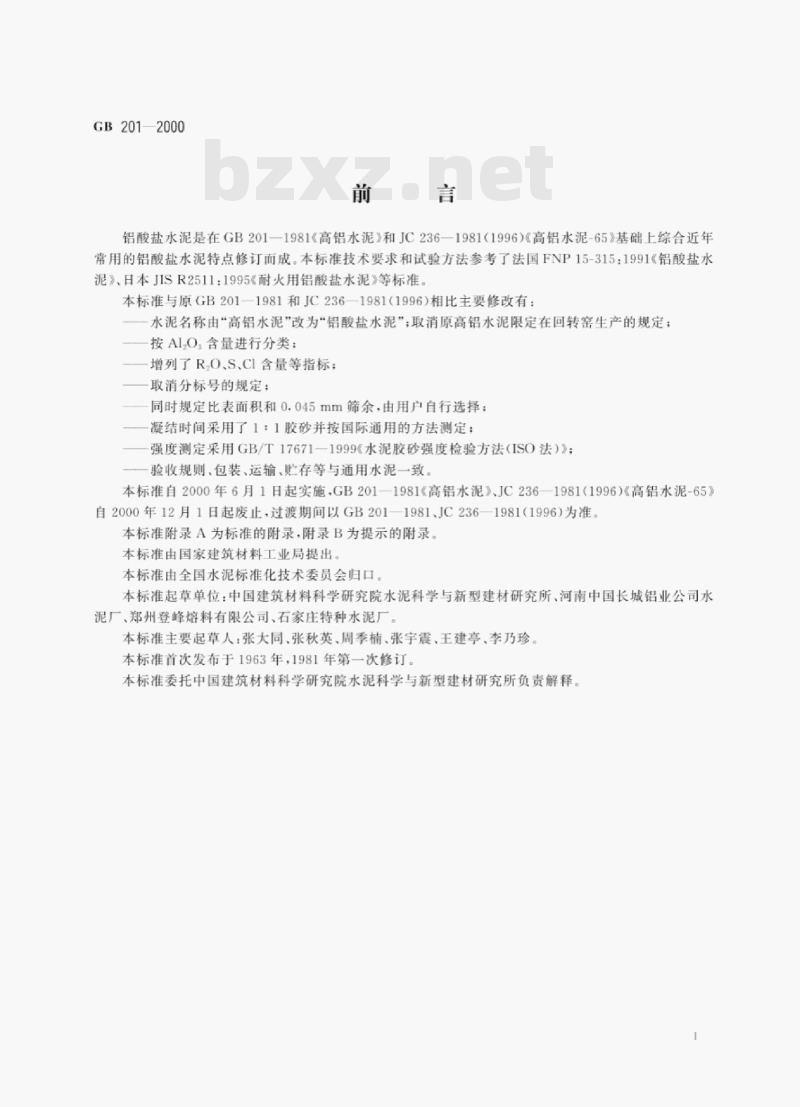

GB2012000
铝酸盐水泥是在GB201—1981《高铝水泥》和JC236—1981（1996）《高铝水泥-65》基础上综合近年常用的铝酸盐水泥特点修订而成。本标准技术要求和试验方法参考了法国FNP15-315：1991《铝酸盐水泥》、日本JISR2511：1995耐火用铝酸盐水泥》等标准本标准与原GB201—1981和JC2361981（1996）相比主要修改有：水泥名称由“高铝水泥”改为“铝酸盐水泥”：取消原高铝水泥限定在回转窑生产的规定：一按Al,O含量进行分类：
增列了R2O.S.CI含量等指标：
取消分标号的规定：
同时规定比表面积和0.045mm筛余，由用户自行选择；一凝结时间采用了1：1胶砂并按国际通用的方法测定：强度测定采用GB/T17671—1999《水泥胶砂强度检验方法（ISO法）》验收规则、包装、运输、贮存等与通用水泥一致。本标准自2000年6月1日起实施，GB201—1981高铝水泥》JC236—1981（1996）《高铝水泥-65》自2000年12月1日起废止，过渡期间以GB201—1981、JC236—1981（1996）为准。本标准附录A为标准的附录，附录B为提示的附录。本标准由国家建筑材料工业局提出。本标准由全国水泥标准化技术委员会归口。本标准起草单位：中国建筑材料科学研究院水泥科学与新型建材研究所、河南中国长城铝业公司水泥厂、郑州登峰熔料有限公司、石家庄特种水泥厂。本标准主要起草人：张大同、张秋英、周季楠、张宇震、王建亭、李乃珍本标准首次发布于1963年，1981年第一次修订。本标准委托中国建筑材料科学研究院水泥科学与新型建材研究所负责解释1范围

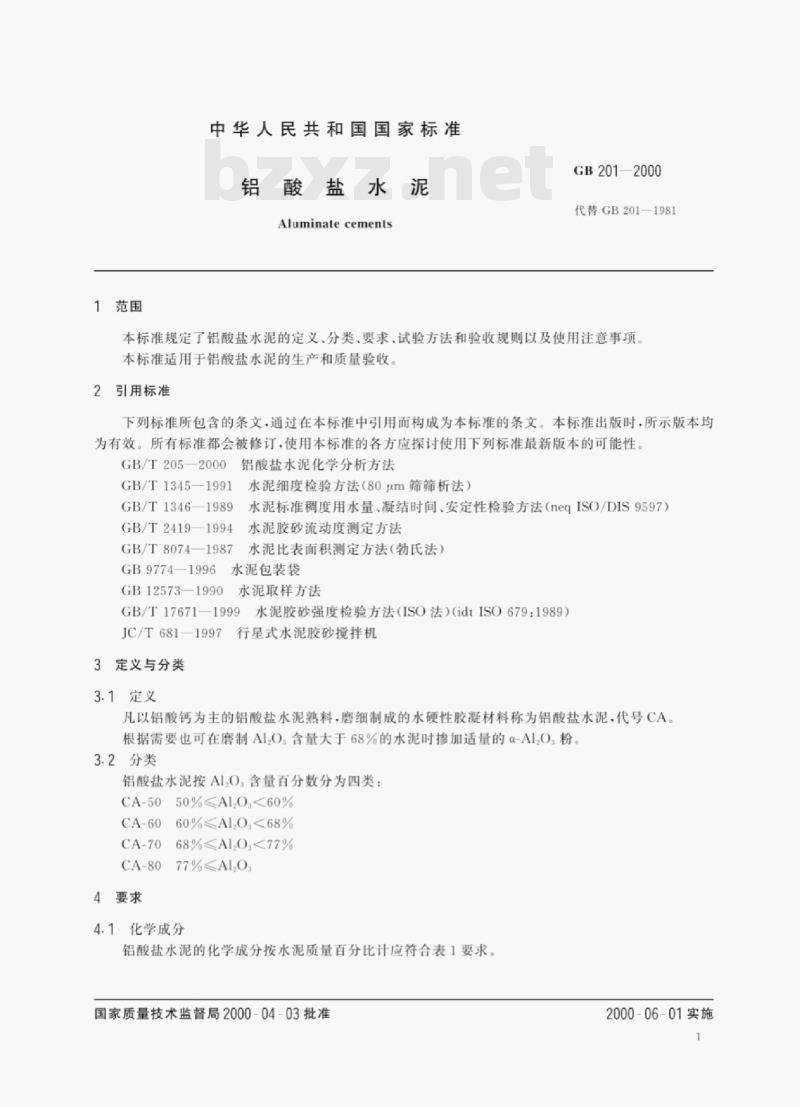

中华人民共和国国家标准
铝酸盐水泥
Aluminate cements
GB2012000
代替GB201—1981
本标准规定了铝酸盐水泥的定义、分类、要求、试验方法和验收规则以及使用注意事项。本标准适用于铝酸盐水泥的生产和质量验收2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T205—2000
铝酸盐水泥化学分析方法
GB/T1345—1991
水泥细度检验方法（80m筛筛析法）GB/T1346—1989
GB/T24191994
GB/T8074—1987
GB9774—1996
GB12573—1990
水泥标准稠度用水量、凝结时间、安定性检验方法（neqISO/DIS9597）水泥胶砂流动度测定方法
水泥比表面积测定方法（勃氏法）水泥包装袋
水泥取样方法
GB/T17671—1999
JC/T681—1997
3定义与分类
3.1定义
水泥胶砂强度检验方法(ISO法）（idtISO679：1989）行星式水泥胶砂搅拌机
凡以铝酸钙为主的铝酸盐水泥熟料.磨细制成的水硬性胶凝材料称为铝酸盐水泥.代号CA根据需要也可在磨制Al.O含量大于68%的水泥时掺加适量的a-AlO，粉。3.2分类
铝酸盐水泥按AlO含量百分数分为四类：CA-5050%≤Al.O<60%
60%≤A10<68%
68%≤A1.0<77%
CA-8077%≤AlO
4要求
4.1化学成分
铝酸盐水泥的化学成分按水泥质量百分比计应符合表1要求。国家质量技术监督局2000-04-03批准2000-06-01实施
≥60.<68
≥68.<77
GB201—2000
化学成分
(Na.0+0.658K.O)
1）当用户需要时，生产厂应提供结果和测定方法4.2物理性能
4.2.1细度
（全硫）
比表面积不小于300m/kg或0.045mm筛余不大于20%.由供需双方商订，在无约定的情况下发生争议时以比表面积为准。
凝结时间（胶砂）应符合表2要求。表2凝结时间
水泥类型
CA-50.CA-70.CA-80
4.2.3强度
初凝时间不得早于.min
各类型水泥各龄期强度值不得低于表3数值表3水泥胶砂强度
水泥类型
抗压强度.MPa
1）当用户需要时，生产厂应提供结果试验方法
化学成分
按GB/T205进行。
5.2比表面积
按GB/T8074进行（全硫和氯除外）。28d
终凝时间不得迟于.h
抗折强度.MPa
5.30.045mm筛余按GB/T1345进行，但要改用筛孔尺寸为0.045mm筛子。5.4凝结时间
按附录A（标准的附录）进行
5.5强度
按GB/T17671进行，但其中水灰比作如下修改：3d
1）CA-50成型时，水灰比按0.44和胶砂流动度达到130~150mm来确定。当用0.44水灰比制成的胶砂流动度正好在130~150mm时即用0.44水灰比，当胶砂流动度超出该流动度范围时，应在0.44基数上以0.01的整倍数增加或减少水灰比.使制成胶砂流动度达到130~140mm或减至150~140mm，试件成型时用达到上述要求流动度的水灰比来制备胶砂。CA-60.CA-70.CA-80成型时，水灰比按0.40和胶砂流动度达到130~150mm来确定，若用0.40水灰比制成胶砂的流动度超出上述范围时按CA-50的方法进行调整。2
GB201—2000
胶砂流动度试验·除胶砂组成外操作方法按GB/T2419进行。2）试体成型后连同试模一起放在20C土1C，相对湿度大于90%的湿汽养护箱中养护6h脱模，除6h龄期试体外，脱模后的试体应尽快放人20C士1C水中养护。养护时不得与其他品种水泥试体放在一起
当因脱模可能影响试体强度试验结果时，可以延长养护时间，并作记录。3）各龄期强度试验时间如下：
6h±15min；
1d±30min
28d4h。
6验收规则
6.1编号及取样
水泥出厂前按同类型进行编号和取样。每一个编号为一个取样单位，每个编号不得超过120t。日产量小于120t的水泥厂，应以不超过日产量为一个编号取样应有代表性，可连续取，也可从20个以上不同部位等量样品，总量至少15kg。注：水泥在编号取样后，超过45d出厂时须重新取样并以此样品为准6.2交货与验收
6.2.1交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥厂同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明6.2.2以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为15kg缩分为二等份。一份由卖方保存15d，一份由买方按本标准规定的项目和方法进行检验。在15d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送国家认可的国家级水泥质量监督检验机构进行仲裁检验。6.2.3以水泥厂同编号水泥的检验报告为验收依据时，在发货前或交货时买方（或委托卖方）在同编号水泥中抽取试样，双方共同签封后保存二个月在二个月内，买方对水泥质量有疑问时，则买卖双方应将共同签封的试样送国家认可的国家级水泥质量监督检验机构进行仲裁检验6.2.4当仲裁检验结果可能涉及第三方时，应让第三方参与仲裁检验的全过程6.3废品与不合格品
当RO指标达不到要求时为废品，其余要求中任一项达不到时为不合格品。6.4试验报告
试验报告内容应包括本标准规定的各项要求及试验结果。当用户需要时，水泥厂应在水泥发出之日起6d内，寄发水泥检验报告，报告中应包括本标准第4章所列各项检验结果，并应附有该水泥的品质标准和出厂日期。如用户要求，CA-60应补报28d强度结果。7包装、标志、运输、贮存和使用7.1包装
水泥袋装时应采用防潮包装袋，每袋净重50kg且不得少于标志质量的98%随机抽取20袋总质量不得少于1000kg。其他包装形式由供需双方协商确定，水泥包装袋应符合GB9774的规定.防潮性能达到A级7.2标志
GB2012000
袋装水泥应在水泥袋上清楚标明：工厂名称和地址、水泥名称和类型、包装年、月、日和编号。包装袋两侧应印有黑色字体的水泥名称和类型。散装时应提供与袋装标志相同内容的卡片。7.3运输、贮存和使用
铝酸盐水泥运输和贮存时应特别注意防潮和不与其他品种水泥混杂。铝酸盐水泥的主要用途见附录B（提示的附录）。A1范围
GB201—2000
附录A
（标准的附录）
铝酸盐水泥胶砂标准稠度用水量与凝结时间的测定方法本附录规定了铝酸盐水泥胶砂标准稠度用水量与凝结时间测定的仪器，方法，结果表达等本附录适用于本标准规定的铝酸盐水泥凝结时间的测定。A2方法原理
在水泥砂浆凝结硬化过程中塑性逐渐消失，抵抗外力强度逐渐增加，用维卡仪的针人度变化来反映这个过程中的初凝与终凝状态
A3试验用设备和材料
A3.1维卡仪
维卡仪如图A1所示，试杆、试针等滑动部分的总质量300g土1gA3.2胶砂搅拌机
符合JC/T681行星式水泥胶砂搅拌机的要求。A3.3天平
最大称量为1000g，分度值不大于2g。A3.4标准砂
符合GB/T17671-1999中5.1条0.5~1.0mm砂要求。其中SiO2不小于98%，粒径大于1.0mm和小于0.5mm的含量各小于5%。A3.5水泥样品
水泥试样应事先通过0.9mm方孔筛并记录筛余物，试验时要充分拌勾。A3.6试验用水
试验用水为饮用水，若需对结果进行仲裁时用蒸馏水，温度为20C土2C。A4试验室和养护箱温、湿度
试体成型试验室的温度应保持在20C土2C，相对湿度不低于50%。养护箱或雾室温度保持在20C士1C，相对湿度不低于90%。试验设备和材料温度应与试验室温度一致A5胶砂标准稠度用水量的测定
有二种方法可供选择使用，但当结果有疑义时以基准法为准测定前检查仪器设备试验条件是否符合要求测定标准稠度用水量时的维卡仪应用图A1中的标准稠度试杆或GB/T1346中的试锥和锥模5
硬质橡胶模
?0干ot
$70±5
GB201—2000
玻璃板
a》测初凝时间时用试模正位测视图$10±0.05
1.13±0.05
心）标准稠度试杆
d初凝针
单位：mm
b终凝时间测定时把模子翻过来的正视图$1.13±0.05
e）终凝针
图AI测定水泥标准稠度和凝结时间的维卡仪GB201—2000
A5.1称取450g水泥样品和450g标准砂，将标准砂倒人搅拌机的砂斗里，把一定量的水倒人搅拌锅内，再将称好的水泥样加入，把锅放在搅拌机的搅拌位置上固定，开动机器，按ISO胶砂搅拌程序完成搅拌下载标准就来标准下载网
A5.2基准法：将搅拌好的胶砂立即装人圆模内用小刀插划振动数次，刮去多余砂浆，放在维卡仪试杆下面的位置上，将试杆放至浆体表面打紧固定螺丝，记下标尺读数，然后突然放松·让试杆自由沉人砂浆中，30s后记下标尺读数。当试杆沉人深度达到距底板6mm士1mm时，所加水量为该水泥1：1砂浆的标准稠度用水量，用水泥质量的百分数来表示当试杆达不到上述深度时，重新称取样品改变加水量，按上述规定重新拌制胶砂。测定试杆下沉深度.直至达到距底板6mm士1mm时为止。每一次测定应在完成搅拌后1.5min内完成A5.3标准法：用5.1拌制的胶砂，按GB/T1346一1989中6.5.1的方法操作，测定试锥的下沉深度当试锥下沉深度为26mm士2mm时的胶砂用水量，即为1：1砂、浆的标准稠度用水量，用水泥质量的百分数来表示。
每一次测定应在完成搅拌后1.5min内完成A6凝结时间的测定
按A5.2用标准稠度用水量搅拌，装模、振实、刮平，编号后的圆模放入湿箱中养护。也可用测定标准稠度用水量时试杆已经达到规定下沉深度的砂浆，接下去进行凝结时间的测定。凝结时间的测定用维卡仪上的试针来进行。
A6.1初凝时间测定
在加水后20min时开始按GB/T1346规定的操作进行就结时间的测定。测定初凝时间应用图A1中的初凝针，当试针沉人深度距底板4mm士1mm时为初凝状态，从加水开始至达到初凝状态所需时间为初凝时间.用min来表示。测定应重复二次，以下落深度大的为准。A6.2终凝时间测定
当测完初凝时间后即将圆模从玻璃板上取下，把它翻过来放在玻璃板上，用图A1中的终凝针测定终凝时间。
当试针下沉在浆体表面没有外圈压痕只留下针眼时为达到终凝状态，从加水开始至达到终凝状态所需时间为终凝时间，用h来表示。测定应重复二次，以下沉深度大的为准。附录B
（提示的附录）
铝酸盐水泥的主要用途和用于土建工程的注意事项B1主要用途
配制不定形耐火材料：配制膨胀水泥、自应力水泥、化学建材的添加料等：抢建、抢修、抗硫酸盐侵蚀和冬季施工等特殊需要的工程。B2CA-50用于土建工程时的注意事项1）在施工过程中：为防止凝结时间失控一般不得与硅酸盐水泥、石灰等能析出氢氧化钙的胶凝物质混合，使用前拌和设备等必须冲洗干净。2）不得用于接触碱性溶液的工程。3）铝酸盐水泥水化热集中于早期释放，从硬化开始应立即浇水养护。一般不宜浇注大体积混凝土。GB201—2000
4）铝酸盐水泥混凝土后期强度下降较大，应按最低稳定强度设计。CA-50铝酸盐水泥混凝土最低稳定强度值以试体脱模后放人50C土2C水中养护，取龄期为7d和14d强度值之低者来确定
5）若用蒸汽养护加速混凝土硬化时，养护温度不得高于50C。6）用于钢筋混凝土时，钢筋保护层的厚度不得小于60mm。7未经试验，不得加人任何外加物8）不得与未硬化的硅酸盐水泥混凝土接触使用：可以与具有脱模强度的硅酸盐水泥混凝土接触使用，但接茬处不应长期处于潮湿状态版权专有侵权必究
GB201-2000
书号：155066：1-16844
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
