【GB国家标准】 紧固件表面缺陷螺栓、螺钉和螺柱特殊要求

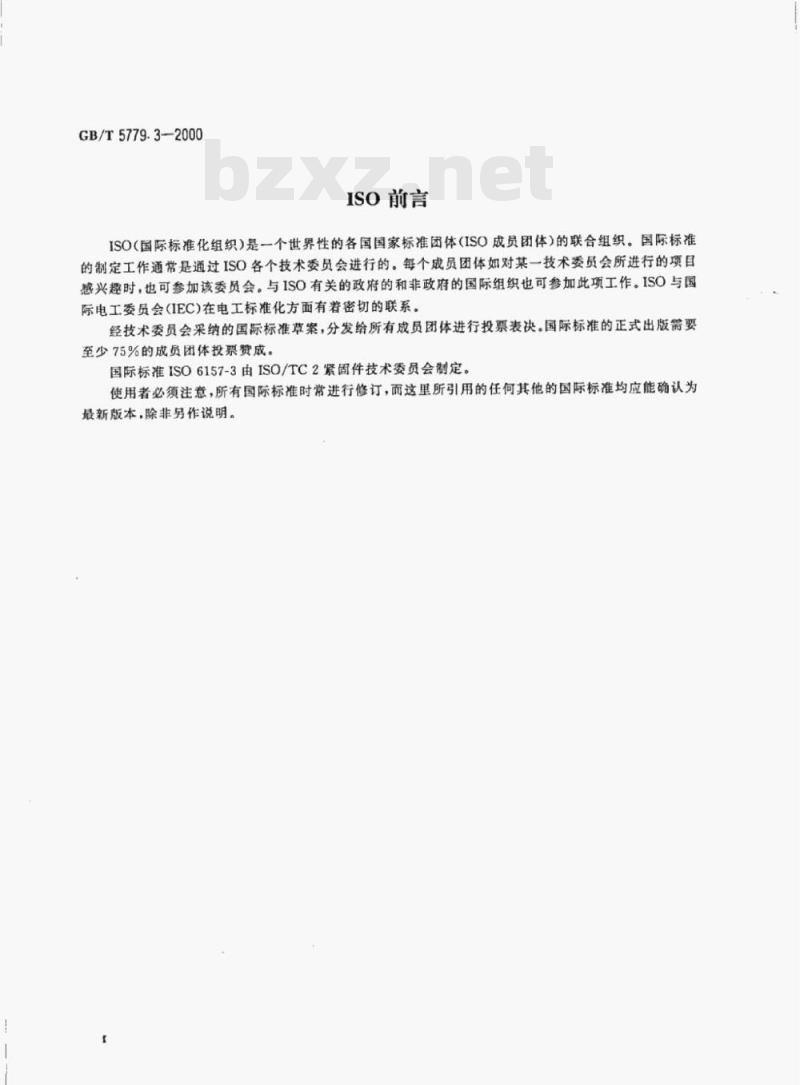

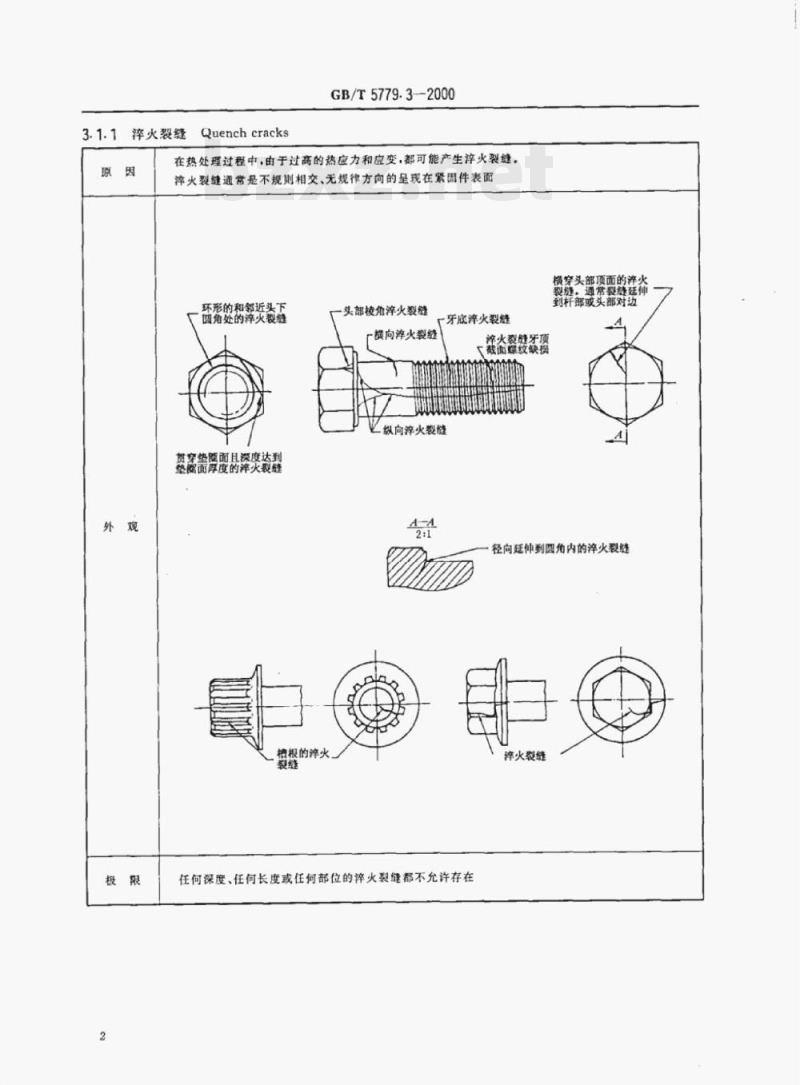

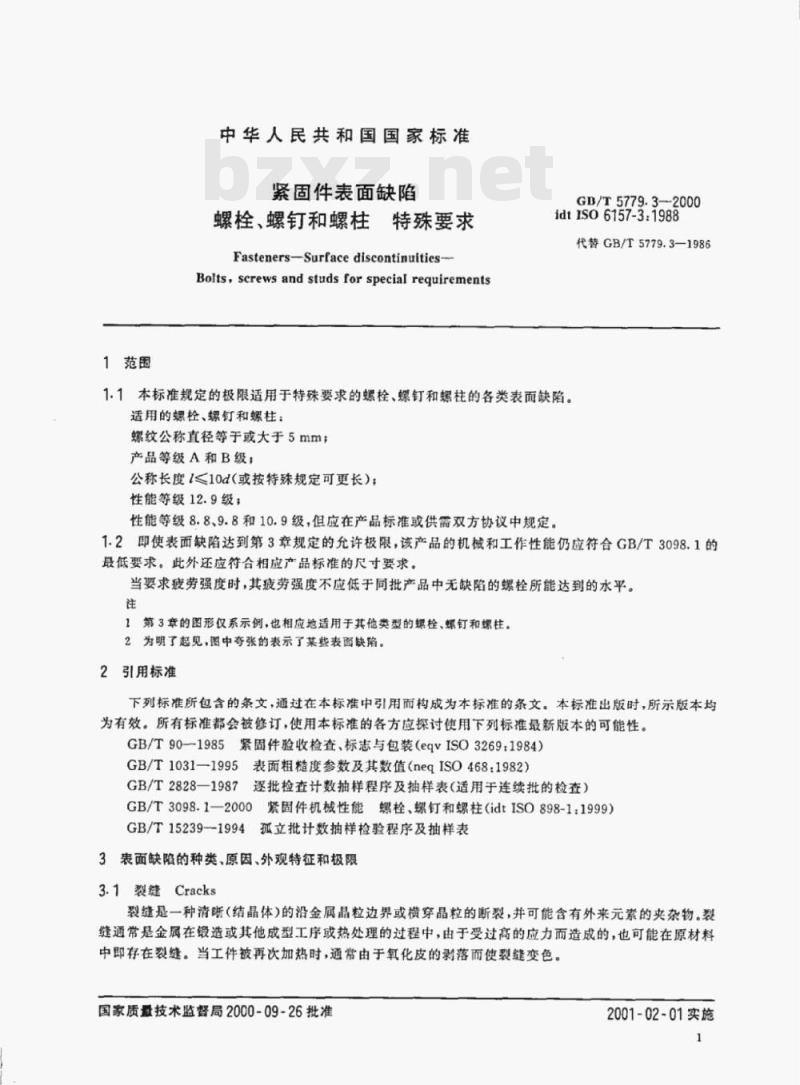

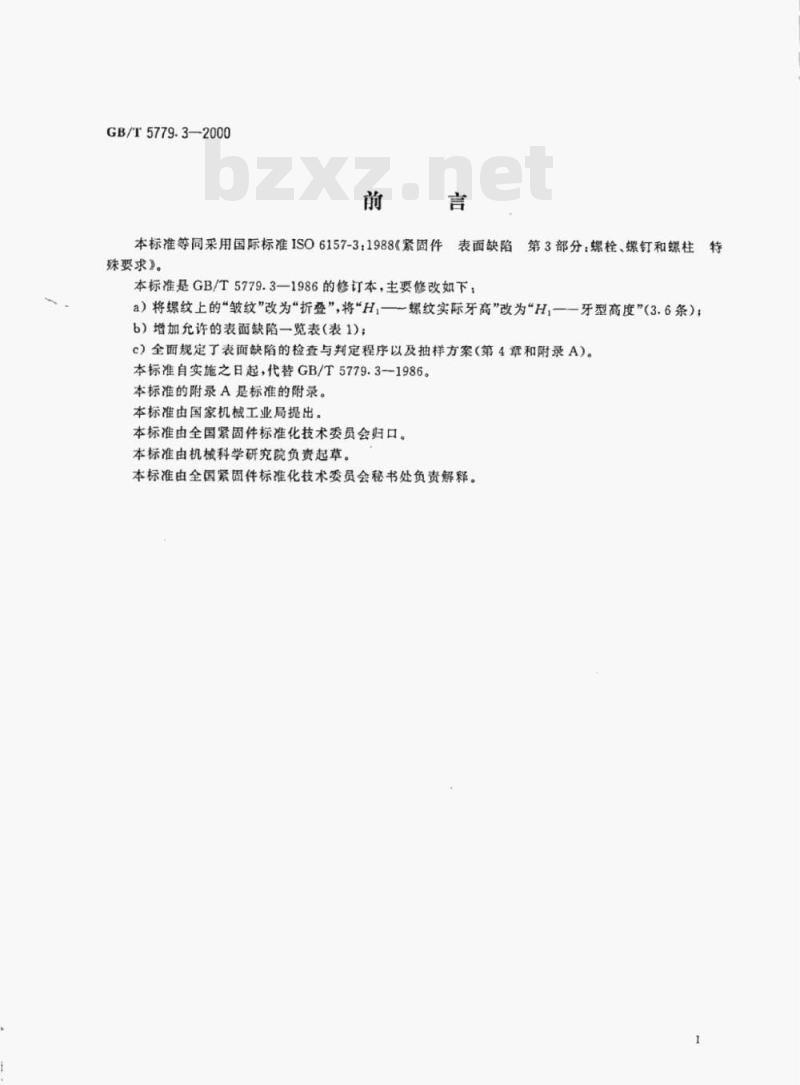

ICS 21.060.10 J13 中华人民共和国国家标准 GB/T 5779.3—2000 idt ISO 6157-3:1988 紧固件表面缺陷——螺栓、螺钉和螺柱特殊要求 Fasteners—Surface discontinuities—Bolts, screws and studs for special requirements 2000-09-26 发布 2001-02-01 实施 国家质量技术监督局 发布 前言 本标准等同采用国际标准 ISO 6157-3:1988《紧固件表面缺陷 第3部分：螺栓、螺钉和螺柱特殊要求》。 本标准为 GB/T 5779.3—1986 的修订版，主要修改如下： a）将螺纹上的“皱纹”改为“折叠”，并调整相关术语定义（3.6条）； b）增加允许的表面缺陷一览表（表1）； c）完善表面缺陷检查与判定程序及抽样方案（第4章及附录A）。 本标准自实施之日起代替 GB/T 5779.3—1986。 附录A为标准的附录。 本标准由国家机械工业局提出，全国紧固件标准化技术委员会归口，由机械科学研究院负责起草。 ISO前言 国际标准化组织（ISO）是由各国标准团体组成的世界性联合组织，国际标准通常由技术委员会制定并由成员国投票表决，需至少75%赞成方可发布。 ISO 6157-3 由 ISO/TC2 紧固件技术委员会制定。 1 范围 1.1 本标准规定了特殊要求条件下螺栓、螺钉和螺柱的表面缺陷允许极限。适用范围包括： ——螺纹公称直径 ≥ 5 mm； ——产品等级 A 级和 B 级； ——公称长度 ≤ 10d（或按特殊规定更长）； ——性能等级 12.9 级； ——性能等级 8.8、9.8 和 10.9 级（具体在产品标准或供需协议中规定）。 1.2 即使表面缺陷达到第3章规定的允许极限，产品机械性能仍应符合 GB/T 3098.1 的最低要求，并满足相应产品标准尺寸要求。当要求疲劳强度时，其疲劳性能不应低于同批无缺陷产品水平。 注： 1 第3章图形仅为示例，也适用于其他类型螺栓、螺钉和螺柱； 2 为说明清晰，部分缺陷在图中被夸张表示。 2 引用标准 GB/T 90—1985 紧固件验收检查、标志与包装 GB/T 1031—1995 表面粗糙度参数及其数值 GB/T 2828—1987 逐批检查计数抽样程序及抽样表 GB/T 3098.1—2000 紧固件机械性能（螺栓、螺钉和螺柱） GB/T 15239—1994 孤立批计数抽样检验程序及抽样表 3 表面缺陷的种类、原因、外观特征和极限 3.1 裂缝（Cracks） 裂缝是指沿金属晶粒边界或穿晶断裂形成的缺陷，可能含有外来夹杂物。裂缝通常由锻造、成型或热处理过程中应力过大产生，也可能在原材料中已存在。加热过程中氧化皮剥落可能导致裂缝显现。 3.1.1 淬火裂缝（Quench cracks） 由于热处理过程中热应力与应变过大产生的裂缝，通常表现为不规则交叉、无方向性，常出现在紧固件表面及头部圆角附近。
