【其它国内标准】 配电网规划设计技术导则

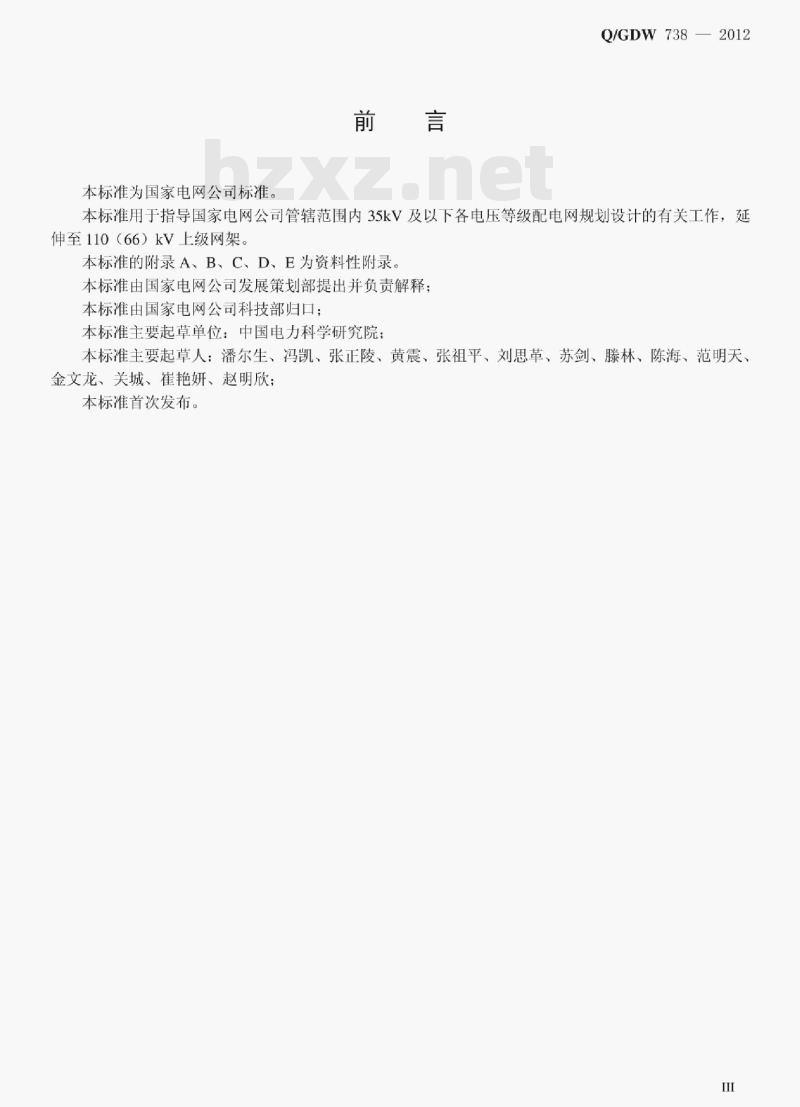

Q/GDW738-2012 国家电网公司企业标准 配电网规划设计技术导则 2012年发布 前言 本标准用于指导国家电网公司管辖范围内35kV及以下各电压等级配电网规划设计工作，延伸至110（66）kV上级网架。标准附录A、B、C、D、E为资料性附录。本标准由国家电网公司发展策划部提出并负责解释，归口于科技部，主要起草单位为中国电力科学研究院，主要起草人包括潘尔生、冯凯、张正陵、黄震等。 1 范围 1.1 本标准用于指导35kV及以下配电网规划设计，涵盖与工程设计、建设、改造和运行的衔接。相关工作应符合本标准及国家、行业现行标准、规范和规程。 1.2 本标准为配电网规划编制和审查的指导性文件。 2 规范性引用文件 本标准引用的文件成为本标准条款的一部分。注日期的文件版本严格适用，未注日期文件适用其最新版本。主要引用标准包括：GB156标准电压、GB12325电能质量供电电压允许偏差、GB50293城市电力规划规范、GB50298城市工程管线综合规划规范、GB/T14285继电保护和安全自动装置技术规程、DL/T499农村低压电力技术规程、DL/T814配电自动化系统功能规范、DL/T836供电系统用户供电可靠性评价规程、DL/T5118农村电力网规划设计导则、DL/T5131农村电网建设与改造技术导则、Q/GDW125。 3 术语和定义 适用于本标准相关的术语和定义，包括配电网、规划年限、负荷预测、电压等级、供电安全水平、容载比、短路电流水平、无功补偿、继电保护及自动装置等。 4 总则 配电网规划应遵循合理布局、经济性、安全性、可靠性、可扩展性和可操作性原则，确保供电安全与经济运行。 5 总体要求 5.1 规划范围应明确所辖供电区域及电压等级。 5.2 规划年限及各阶段要求应明确，确保长期发展与短期建设协调。 5.3 规划编制应结合负荷预测、电力平衡及主要技术原则。 6 供电区域和规划目标 6.1 供电区域划分应科学合理，满足城乡发展及用电需求。 6.2 规划目标及参考标准应满足供电可靠性和电能质量要求。 7 负荷预测与电力平衡 7.1 总体要求包括考虑历史负荷数据、经济发展、季节及气象因素。 7.2 负荷预测方法应采用统计分析、回归预测及趋势分析等方法。 7.3 电力（电量）平衡应保证供需协调，电源及负荷可靠匹配。 8 主要技术原则 8.1 电压等级设计应合理规划110kV、66kV、35kV及以下网架。 8.2 各级电网协调保障运行安全。 8.3 供电安全水平应符合设计标准。 8.4 容载比、短路电流水平、无功补偿及电压调整应满足规划要求。 8.5 电压损失及其分配应合理。 8.6 中性点接地方式应符合安全与保护要求。 8.7 继电保护及自动装置应完善，确保110kV～35kV电网安全。 9 电网结构 9.1 电网结构应合理规划主网与支网。 9.2 变电站布局应满足负荷需求及冗余设计。 9.3 线路设计应确保供电可靠性。 10 10kV配电网 10.1 电网结构及线路设计应保证供电安全及负荷需求。 10.2 配电设备选型应符合标准要求。 10.3 380/220V配电网结构应满足低压配电需求。 11 配电网智能化 11.1 智能化系统应满足一般要求。 11.2 配电自动化实现供电监控和控制。 11.3 配电网通信系统应保障数据传输与信息安全。 12 用户供电要求 12.1 用户接入容量范围及供电电压应符合设计标准。 12.2 用户供电方式包括集中供电及分布供电。 12.3 重要用户供电应具备高可靠性。 12.4 特殊用户供电应满足特定用电条件。 12.5 电动汽车充换电站供电应合理规划。 13 电源接入要求 规划接入点及电源容量应满足供电安全和电力平衡。 14 节能与环保 14.1 节能要求包括提高电网效率、降低能耗。 14.2 环保要求包括减少电磁干扰及环境污染。 15 配电网规划计算分析要求 15.1 总体要求包括潮流计算、安全水平分析及可靠性计算。 15.2 潮流计算分析确保电网运行合理。 15.3 电力安全水平分析及短路电流计算分析保证设计安全。 15.4 可靠性计算分析用于规划决策。 16 投资评价 16.1 原则与依据包括经济性、合理性及可持续性。 16.2 投资评价内容包括建设成本、运维费用及效益分析。 16.3 规划预期效果评估包括供电可靠性及负荷满足率。 16.4 财务评价包括投资回报及现金流分析。 16.5 社会效益评价包括环境影响及社会贡献。 附录A～E 附录A 配电网规划编制流程图。 附录B 110kV～35kV电网结构示意图。 附录C 110kV～35kV变电站电气主接线图。 附录D 10kV配电网结构示意图。 附录E 380/220V配电网结构示意图。
