【其它国内标准】 配网设备状态检修导则

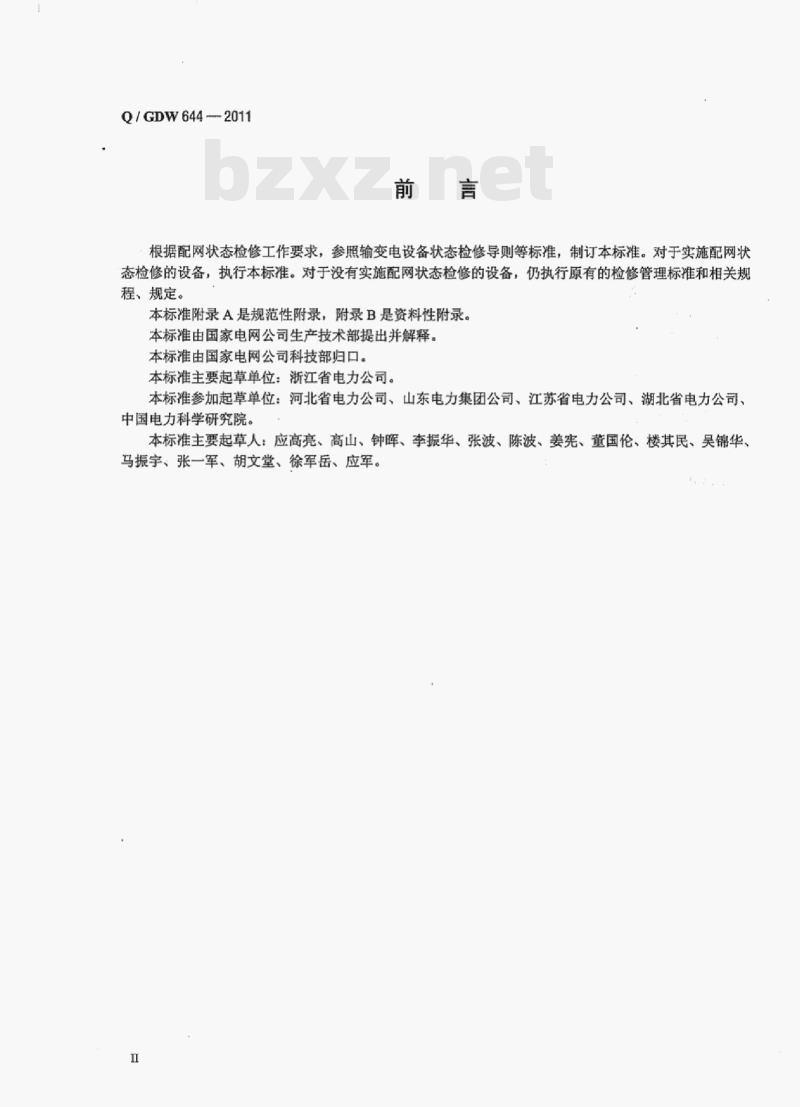

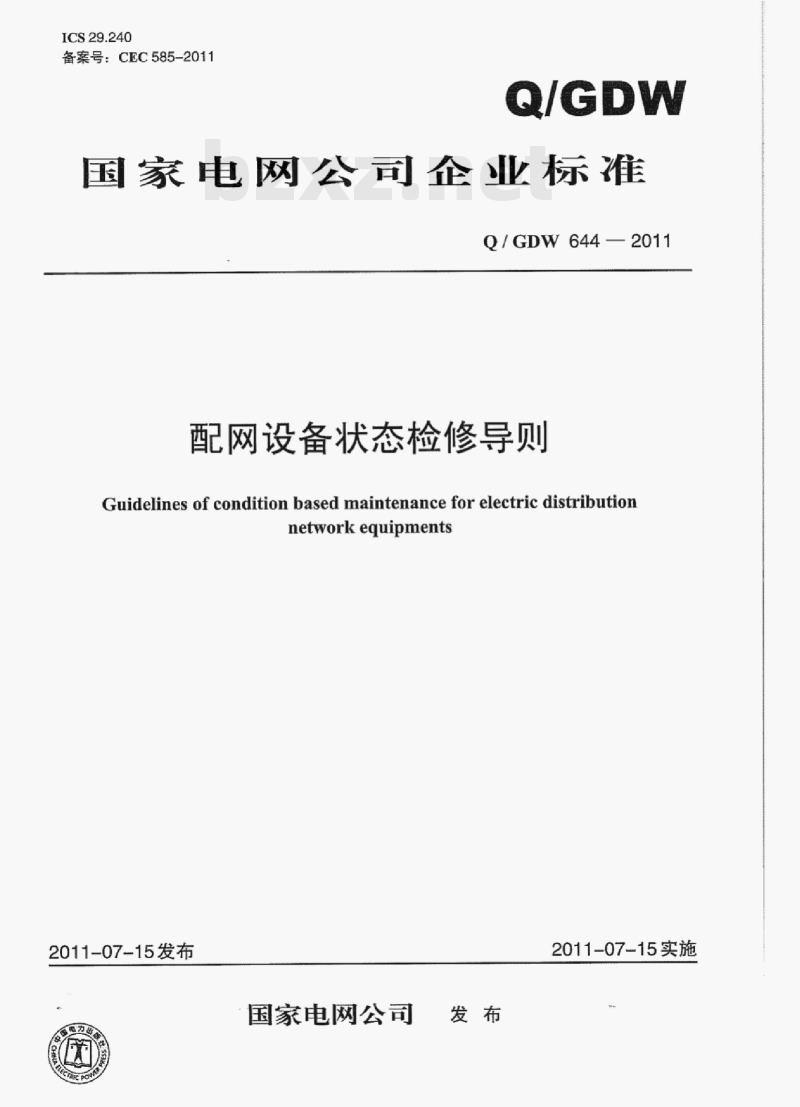

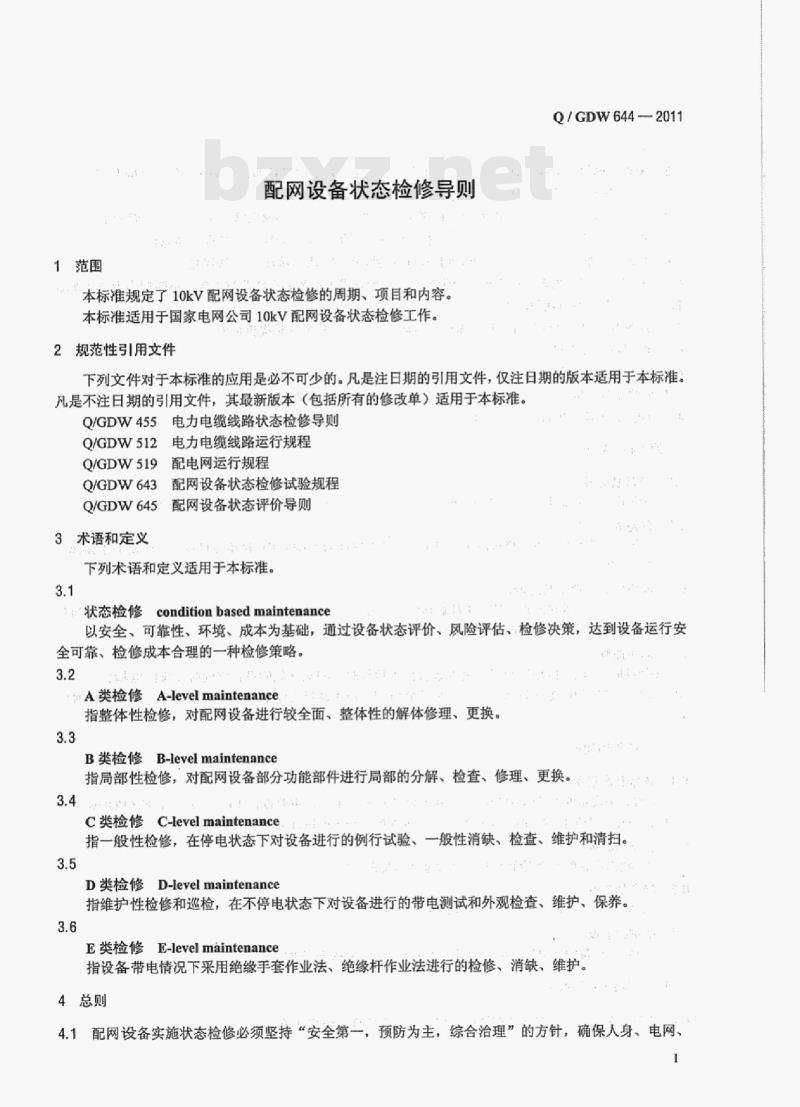

ICS29.240 备案号：CEC585-2011 Q/GDW 国家电网公司企业标准 Q/GDW644-2011 配网设备状态检修导则 Guidelines of condition based maintenance for electric distribution network equipments 2011-07-15发布 国家电网公司 发布 2011-07-15实施 前言 根据配网状态检修工作要求，参照输变电设备状态检修导则等标准，制定本标准。对于实施配网状态检修的设备，执行本标准；对于未实施状态检修的设备，仍执行原有的检修管理标准及相关规程。本标准附录A为规范性附录，附录B为资料性附录。本标准由国家电网公司生产技术部提出并解释，由国家电网公司科技部归口。主要起草单位为浙江省电力公司，参加起草单位包括河北省电力公司、山东电力集团公司、江苏省电力公司、湖北省电力公司、中国电力科学研究院。主要起草人：应高亮、高山、钟晖、李振华、张波、陈波、姜宪、董国伦、楼其民、吴锦华、马振宇、张一军、胡文堂、徐军岳、应军。 1 范围 本标准规定了10kV配网设备状态检修的周期、项目和内容，适用于国家电网公司10kV配网设备状态检修工作。 2 规范性引用文件 下列文件对于本标准的应用是必不可少。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用：Q/GDW455 电力电缆线路状态检修导则，Q/GDW512 电力电缆线路运行规程，Q/GDW519 配电网运行规程，Q/GDW643 配网设备状态检修试验规程，Q/GDW645 配网设备状态评价导则。 3 术语和定义 3.1 状态检修（condition based maintenance）以安全、可靠性、环境、成本为基础，通过设备状态评价、风险评估、检修决策，实现设备运行安全可靠、检修成本合理。 3.2 A类检修（A-level maintenance）整体性检修，对设备进行全面解体修理或更换。 3.3 B类检修（B-level maintenance）局部性检修，对部分功能部件进行分解、检查、修理或更换。 3.4 C类检修（C-level maintenance）一般性检修，在停电状态下进行例行试验、消缺、检查、维护和清扫。 3.5 D类检修（D-level maintenance）维护性检修和巡检，在不停电状态下进行带电测试及外观检查、维护和保养。 3.6 E类检修（E-level maintenance）设备带电情况下采用绝缘手套或绝缘杆作业进行检修、消缺、维护。 4 总则 4.1 配网设备实施状态检修必须坚持“安全第一，预防为主，综合治理”方针，确保人身、电网及设备安全。 4.2 根据设备状态评价结果及时做好检修，做到“应修必修，修必修好”，确保设备健康，减少重复停电，提高供电可靠性。 4.3 配网设备状态定期评价周期：特别重要设备1年一次，重要设备2年一次，一般设备3年一次。注意、异常、严重状态设备应缩短巡视周期并及时进行动态评价。 4.4 状态评价（检修）单元划分按可单独停电或可隔离的设备、线段划分。 4.5 积极采用免维护或少维护设备，加强带电检测和在线监测，不断探索状态检修新技术、新工艺、新方法。 4.6 加强设备运行监视，做好运行记录，为设备评价提供依据。 4.7 检修应优先采取不停电作业方式。 4.8 户外柱上设备的A类、B类检修宜采用更换方式。金属氧化物避雷器、跌落式熔断器检修结合所保护的设备同步进行，金属氧化物避雷器检修宜采用轮换方式。 4.9 配网设备检修项目及分类参见附录B。 5 停电检修策略 5.1 正常状态设备的停电检修按C类检修项目执行，试验按Q/GDW643例行试验项目执行。 5.2 注意状态设备的停电检修按附录A执行，试验按Q/GDW643例行试验项目执行，必要时增做部分诊断性试验项目。
