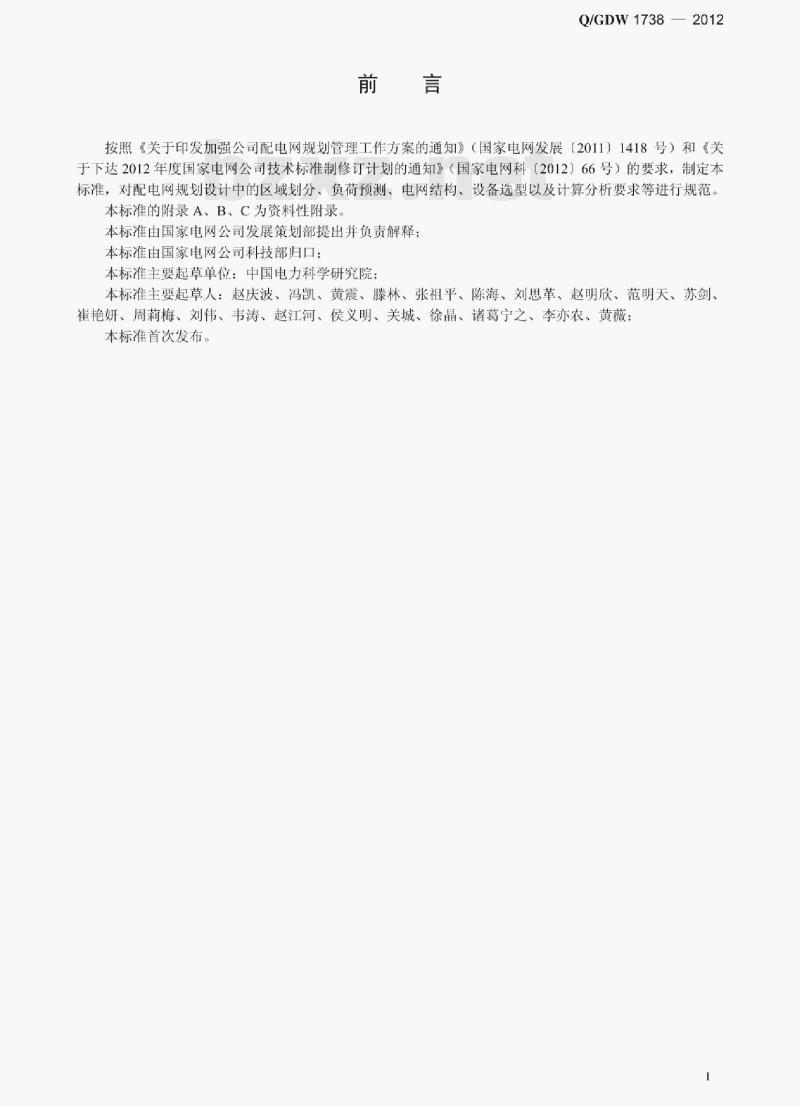

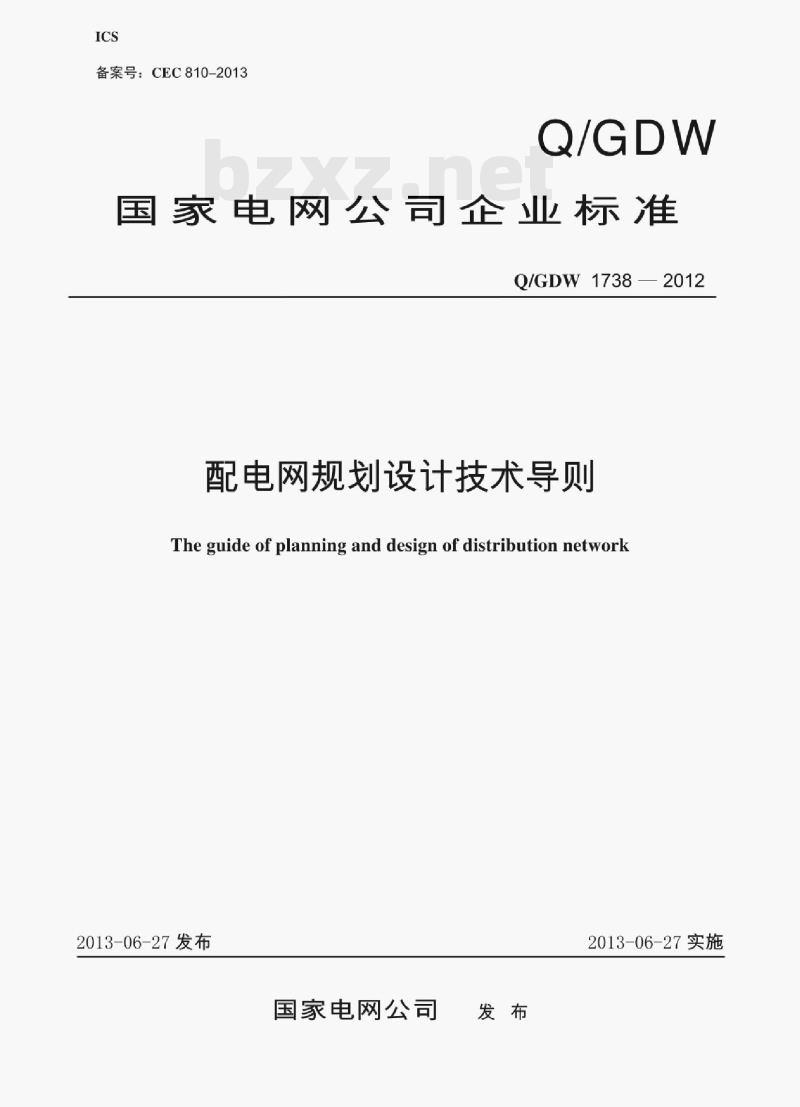

ICS备案号：CEC810-2013 Q/GDW 国家电网公司企业标准 Q/GDW1738—2012 配电网规划设计技术导则 The guide of planning and design of distribution network 2013-06-27发布 国家电网公司发布 2013-06-27实施 前言 按照《关于印发加强公司配电网规划管理工作方案的通知》（国家电网发展（2011）1418号）和《关于下达2012年度国家电网公司技术标准制修订计划的通知》（国家电网科（2012）66号）的要求，制定本标准。对配电网规划设计中的区域划分、负荷预测、电网结构、设备选型以及计算分析要求等进行规范。本标准的附录A、B、C为资料性附录。本标准由国家电网公司发展策划部提出并负责解释；由国家电网公司科技部归口。主要起草单位：中国电力科学研究院。主要起草人：赵庆波、冯凯、黄震、滕林、张祖平、陈海、刘思革、赵明欣、范明天、苏剑、崔艳妍、周莉梅、刘伟、韦涛、赵江河、侯义明、关城、徐晶、诸葛宁之、李亦农、黄薇。 1 范围 本标准规定了110（66）kV电网、35kV及以下各电压等级配电网规划设计的技术原则，用于指导国家电网公司经营区域内相关电网规划设计工作。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注日期的引用文件仅适用所注日期的版本；未注日期的引用文件，其最新版本（包括所有修改单）适用于本标准：GB156 标准电压，GB12325 电能质量供电电压偏差，GB/T14285 继电保护和安全自动装置技术规程，GB/Z29328 重要电力用户供电电源及自备应急电源配置技术规范，DL/T256 城市电网供电安全标准。 3 术语和定义 3.1 配电网（distribution network）：从电源侧（输电网和发电设施）接受电能，并通过配电设施就地或逐级分配给各类用户的电力网络。 3.2 年最大负荷（annual maximum load）：全年各小时整点供电负荷中的最大值。 3.3 网供负荷（load by public network）：网供负荷一般按电压等级计算，指同一电压等级公用变压器所供负荷。 3.4 饱和负荷（saturated load）：区域经济社会水平发展到一定阶段后，电力消费增长趋缓，总体保持相对稳定（连续5年负荷增速小于2%，或电量增速小于1%），此时的负荷为该区域的饱和负荷。 3.5 负荷发展特性曲线（load development characteristics curve）：描述一定区域内（一般小于5km²）负荷所处的发展阶段。 4 总则 5 供电区域和规划目标 5.1 供电区域划分 5.2 规划目标 6 负荷预测与电力平衡 6.1 一般要求 6.2 负荷预测方法 6.3 电力平衡 7 主要技术原则 7.1 电压等级 7.2 供电安全标准 7.3 容载比 7.4 短路电流水平 7.5 无功补偿和电压调整 7.6 电压质量及其监测 7.7 中性点接地方式 7.8 继电保护及自动装置 8 电网结构 9 设备选型 9.1 一般要求 9.2 110~35kV变电站 9.3 110~35kV线路 9.4 10kV线路 9.5 配电设备 9.6 220/380V线路 10 智能化基本要求 10.1 一般要求 10.2 配电自动化 10.3 配电网通信系统 10.4 用电信息采集系统 11 用户及电源接入要求 11.1 用户接入 11.2 电源接入 12 规划计算分析要求 12.1 一般要求 12.2 潮流计算分析 12.3 短路电流计算分析 12.4 供电安全水平分析 12.5 可靠性计算分析 12.6 无功规划计算分析 13 技术经济分析 附录A（资料性附录） 附录B（资料性附录） 附录C（资料性附录） 编制说明 110~35kV电网结构示意图 10kV配电网结构示意图 220/380V配电网结构示意图
