【其它国内标准】 配网设备状态评价导则

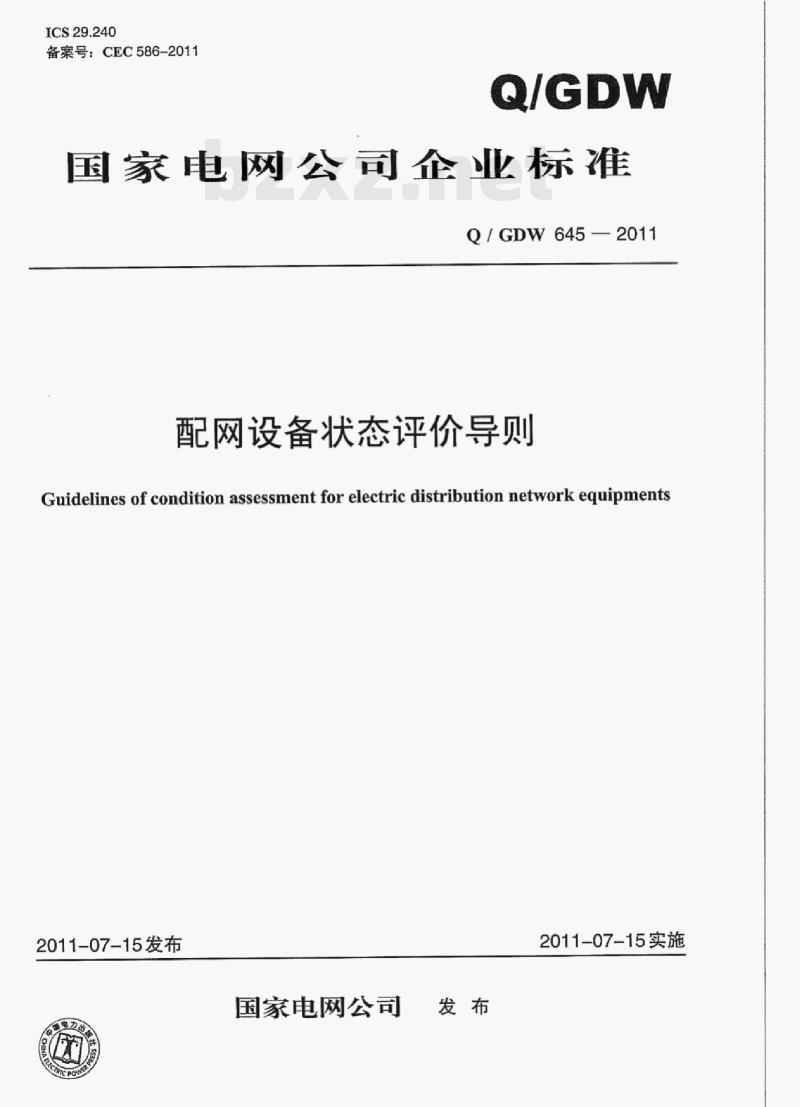

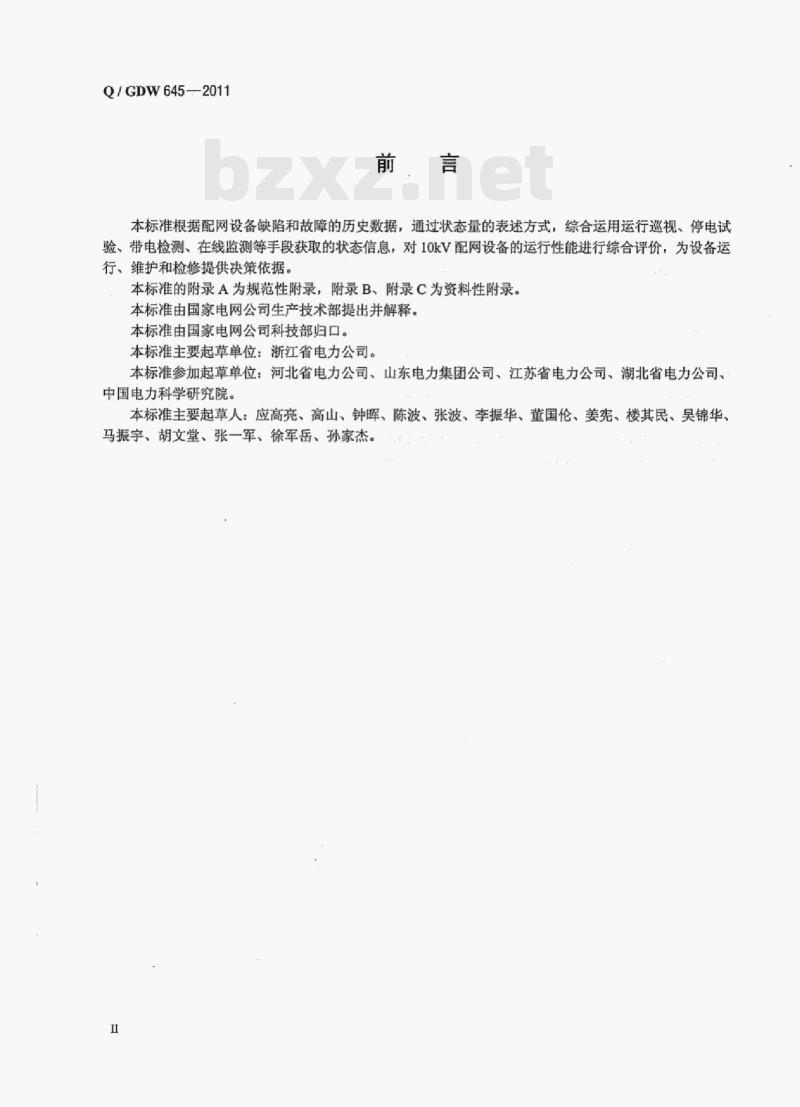

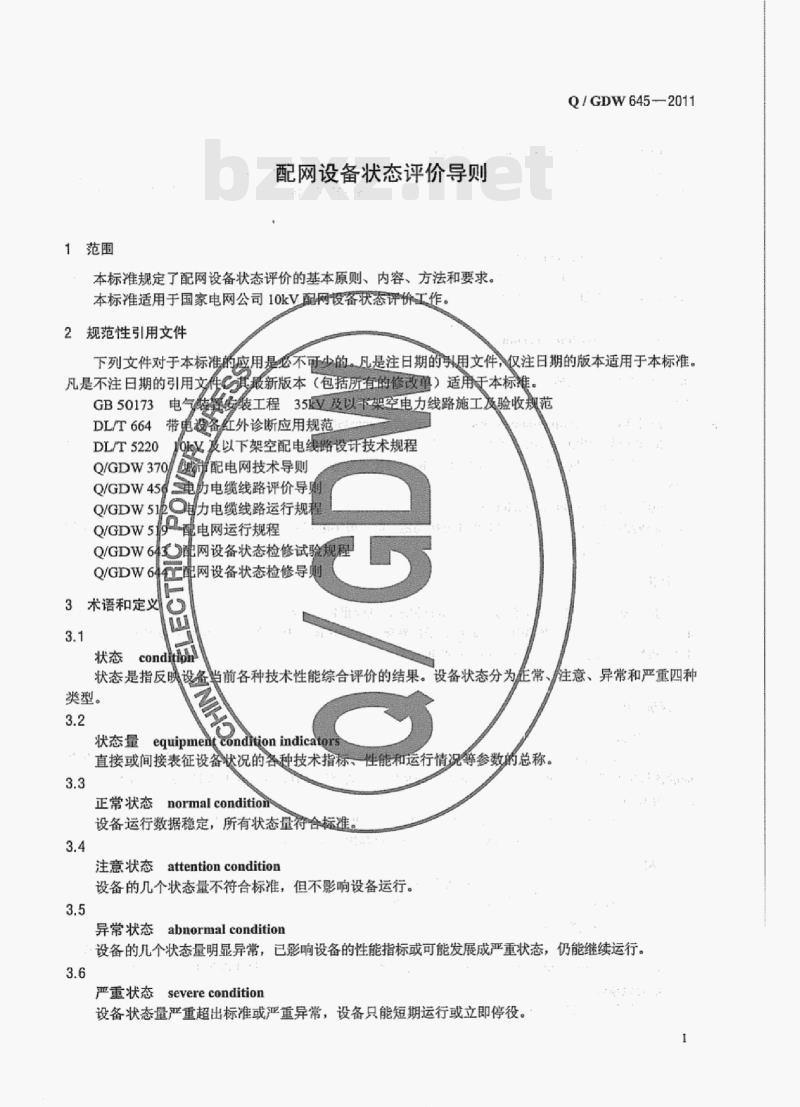

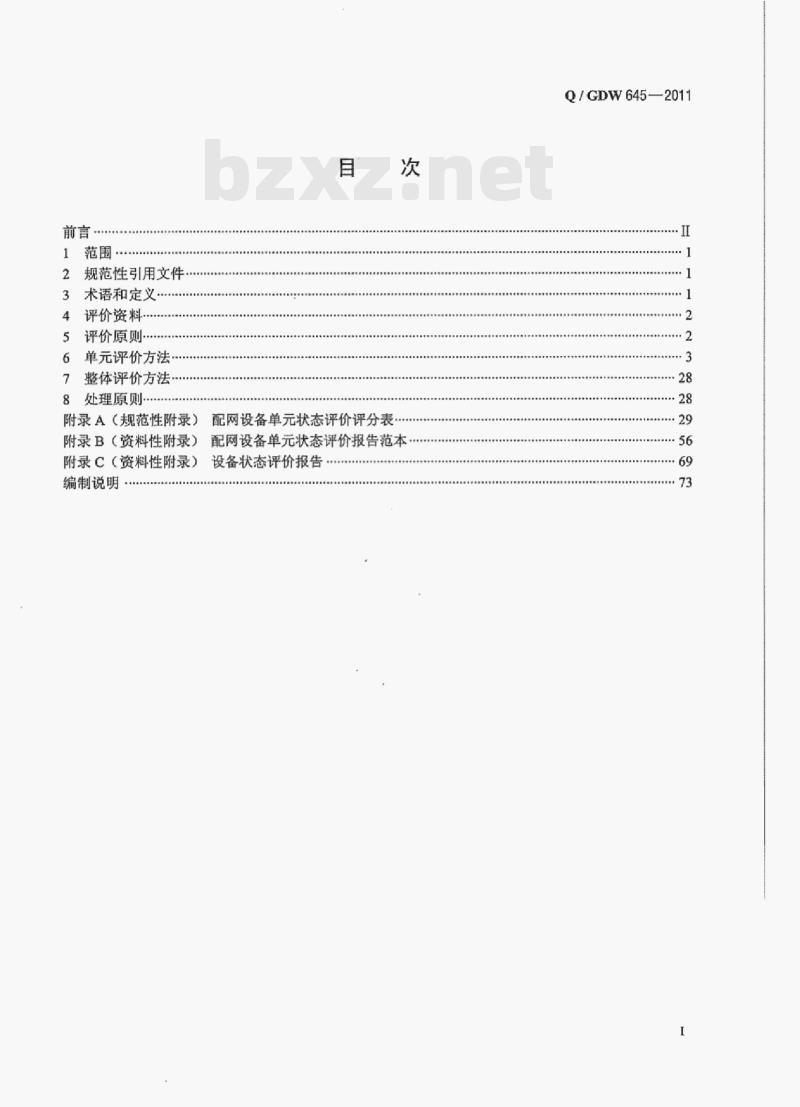

ICS29.240 备案号：CEC586-2011 Q/GDW 国家电网公司企业标准 Q/GDW645—2011 配网设备状态评价导则 Guidelines of condition assessment for electric distribution network equipments 2011-07-15发布 国家电网公司 发布 2011-07-15实施 前言 本标准根据配网设备缺陷和故障的历史数据，通过状态量的表述方式，综合运用运行巡视、停电试验、带电检测、在线监测等手段获取的状态信息，对10kV配网设备的运行性能进行综合评价，为设备运行、维护和检修提供决策依据。本标准的附录A为规范性附录，附录B、附录C为资料性附录。本标准由国家电网公司生产技术部提出并解释，由国家电网公司科技部归口。主要起草单位为浙江省电力公司，参加起草单位包括河北省电力公司、山东电力集团公司、江苏省电力公司、湖北省电力公司、中国电力科学研究院。主要起草人：应高亮、高山、钟晖、陈波、张波、李振华、董国伦、姜宪、楼其民、吴锦华、马振宇、胡文堂、张一军、徐军岳、孙家杰。 1 范围 本标准规定了配网设备状态评价的基本原则、内容、方法和要求，适用于国家电网公司10kV配网设备状态评价工作。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用：GB50173 电气装置工程 35kV及以下架空电力线路施工及验收规范，DL/T664 带电设备红外诊断应用规范，DL/T5220 35kV及以下架空配电线路设计技术规程，Q/GDW370 配电网技术导则，Q/GDW45 电力电缆线路评价导则，Q/GDW510 电力电缆线路运行规程，Q/GDW519 配电网运行规程，Q/GDW6 配网设备状态检修试验规程，Q/GDW645 配网设备状态检修导则。 3 术语和定义 3.1 状态（condition）指反映设备当前各种技术性能综合评价的结果，设备状态分为正常、注意、异常和严重四种类型。 3.2 状态量（equipment condition indicator）直接或间接表征设备状况的各种技术指标、性能和运行情况等参数的总称。 3.3 正常状态（normal condition）设备运行数据稳定，所有状态量符合标准。 3.4 注意状态（attention condition）设备的几个状态量不符合标准，但不影响设备运行。 3.5 异常状态（abnormal condition）设备的几个状态量明显异常，已影响设备的性能指标或可能发展成严重状态，仍能继续运行。 3.6 严重状态（severe condition）设备状态量严重超出标准或严重异常，设备只能短期运行或立即停役。 3.7 中压开关站（medium voltage switching station）设有中压配电进出线，对功率进行再分配，相当于变电站母线的延伸，可用于解决变电站进出线间隔有限或进出线走廊受限，并在区域中起到电源支撑作用。必要时可附设配电变压器。 3.8 环网单元（ring main unit）用于中压电缆线路分段、联络及分接负荷，按使用场所可分为户内环网单元和户外环网单元，按结构可分为整体式和间隔式。户外环网单元安装于箱体中时亦称开闭器。 3.9 配电室（distribution room）主要为低压用户配送电能，设有中压进线（可有少量出线）、配电变压器和低压配电装置，带有低压负荷的户内配电场所称为配电室。 3.10 箱式变电站（cabinet/pad-mounted distribution substation）也称预装式变电站或组合式变电站，由中压开关、配电变压器、低压出线开关、无功补偿装置和计量装置等设备共同安装于一个封闭箱体内的户外配电装置。 3.11 电缆分支箱（cable branch box）完成配电系统中电缆线路的汇集和分接功能，但一般不配置开关，不具备控制测量等二次辅助配置。
