【其它国内标准】 配电自动化系统验收技术规范

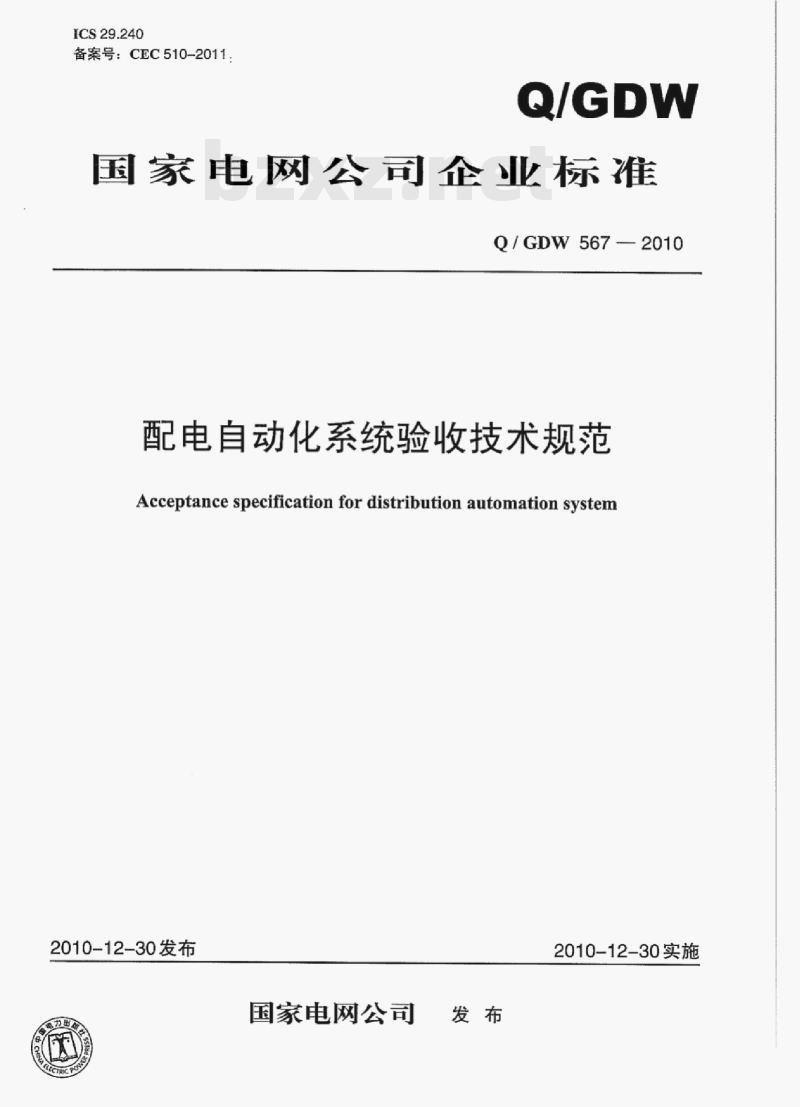

ICS29.240 备案号：CEC510-2011 Q/GDW 国家电网公司企业标准 Q/GDW567-2010 配电自动化系统验收技术规范 Acceptance specification for distribution automation system 2010-12-30发布 国家电网公司 发布 2010-12-30实施 前言 配电自动化是智能电网建设的重要内容之一。为有效指导公司配电自动化工作，按照“统一规划、统一标准、统一建设”原则，国家电网公司编写了《配电自动化系统验收技术规范》，作为智能电网标准体系的重要组成部分。编写依据包括《智能电网标准体系规划总体框架》和《配电自动化技术导则》，针对不同规模和功能的配电自动化系统提供验收技术标准。本规范附录A、B为规范性附录，附录C、D、E为资料性附录。本规范由国家电网公司生产技术部提出并解释，由科技部归口。主要编写单位：中国电力科学研究院。参加编写单位包括浙江省电力公司、北京市电力公司、天津市电力公司、福建省电力有限公司、上海市电力公司、四川省电力公司、宁夏电力公司、陕西省电力公司、江苏省电力公司、湖北省电力公司、辽宁省电力有限公司、山东电力集团公司、江西省电力公司。主要起草人：赵江河、刘海涛、刘军、刘日亮、葛荣刚、朱松林、苏毅方、李懿榮、彭晖、郑毅、赵庆杞。 1 范围 本规范规定了配电自动化系统（包括主站、终端/子站、通信系统）的验收技术规范，适用于国家电网公司所属各区域电网公司及省（自治区、直辖市）公司配电自动化系统建设、改造和运行的验收工作。 2 规范性引用文件 下列文件对于本规范的应用必不可少，注日期的引用文件仅适用于该版本，不注日期的引用文件其最新版本（包括所有修改单）适用：Q/GDW382 配电自动化技术导则，Q/GDW513 配电自动化主站系统功能规范，Q/GDW514 配电自动化终端/子站功能规范。 3 术语和定义 3.1 工厂验收 Factory Acceptance Test (FAT)：指配电主站、配电终端/子站、通信设备或系统出厂前由验收方组织的验收检验，在工厂模拟测试环境下验证是否满足项目合同及相关技术文件要求。 3.2 现场验收 Site Acceptance Test (SAT)：指配电自动化系统在现场安装调试完成并达到试运行条件后的验收。 3.3 缺陷 Defect：指在验收测试中发现的不满足合同、技术规范或影响系统稳定运行的差异。 3.4 偏差 Deviation：指在验收测试中发现的不满足合同、技术规范但不影响系统稳定运行、可通过简易修改纠正的差异。 3.5 黑盒测试 Black-box Testing：也称功能测试，通过接口测试验证程序功能是否符合需求规格说明书要求，不考虑程序内部结构和逻辑。 4 验收总体要求 4.1 验收原则 4.1.1 验收应坚持科学、严谨的态度，参与人员具备专业技术水平，使用专业仪器和工具，并做好验收记录。 4.1.2 验收分为工厂验收、现场验收和实用化验收，按阶段顺序进行，前一阶段验收合格后方可进行下一阶段。 4.1.3 新建系统需在仿真模拟平台上进行高级功能验证，扩建或改造的配电子站和终端工厂及现场验收可单独进行。
