【QC汽车标准】 汽车遮阳板

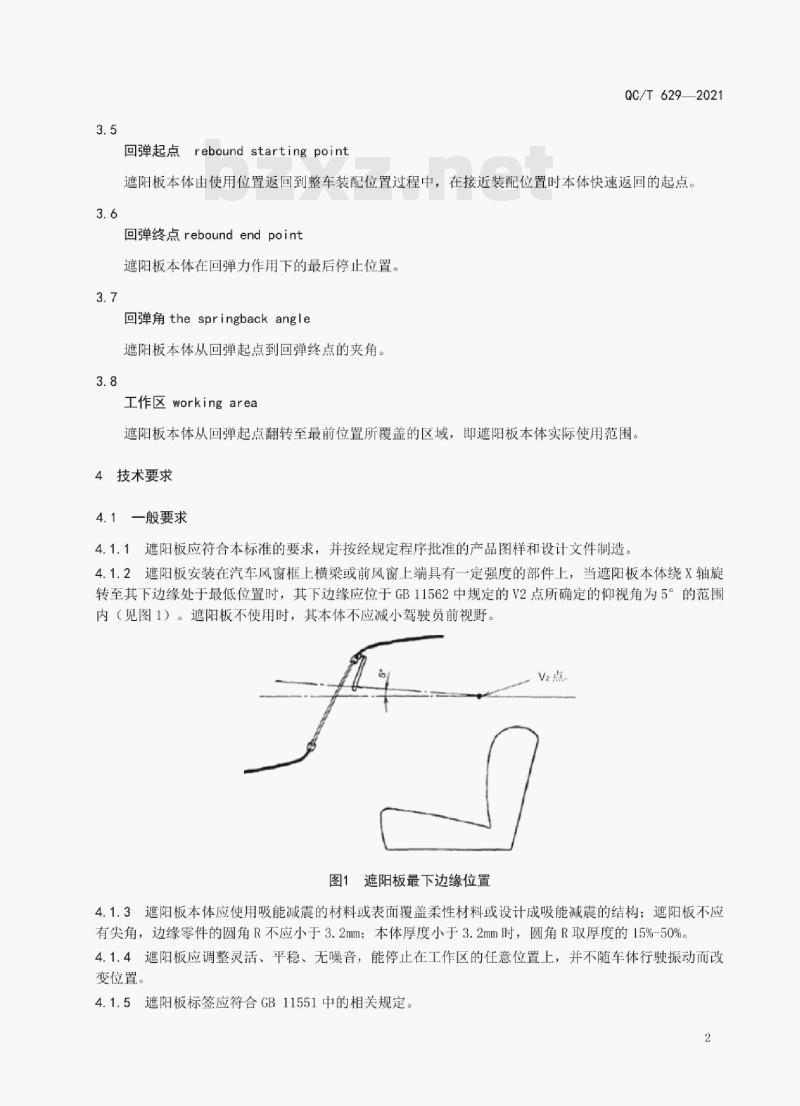

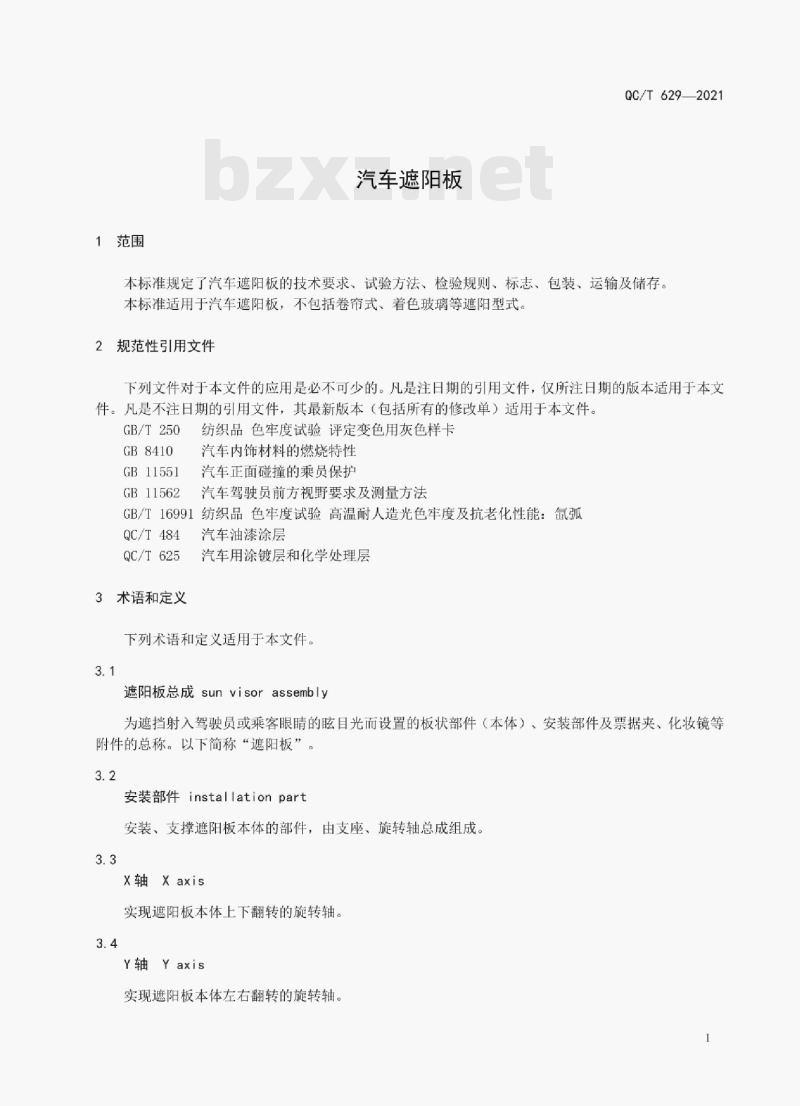

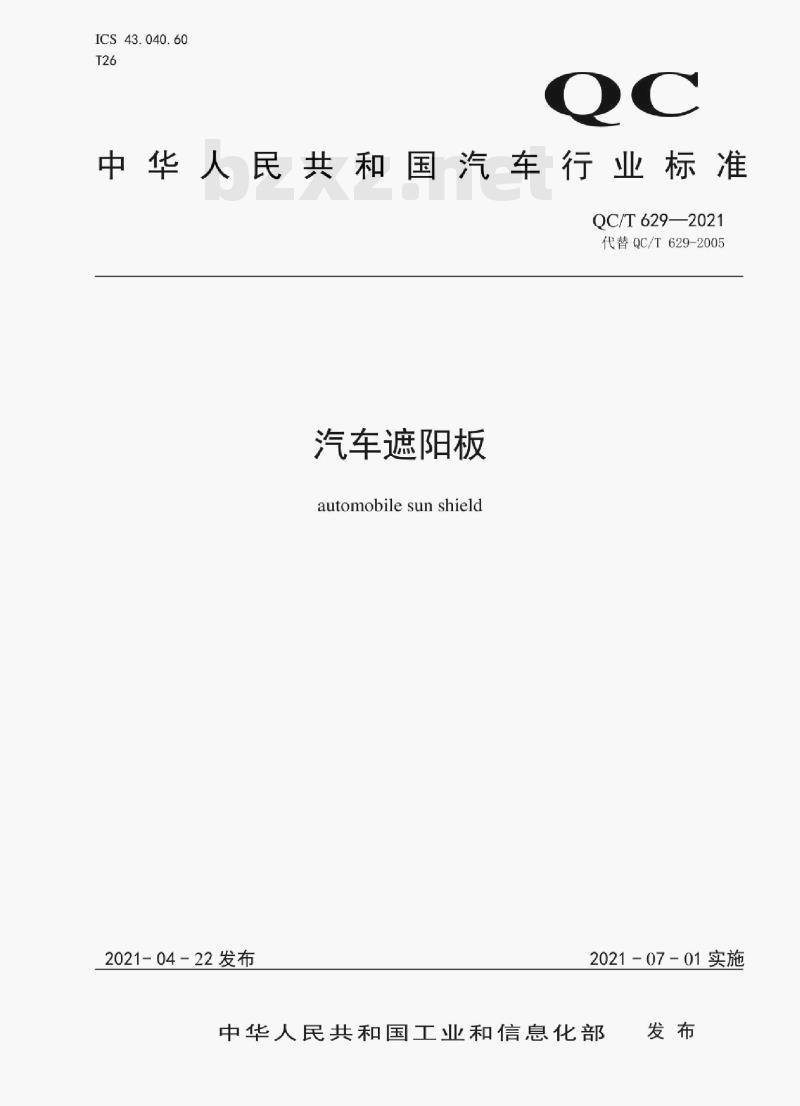

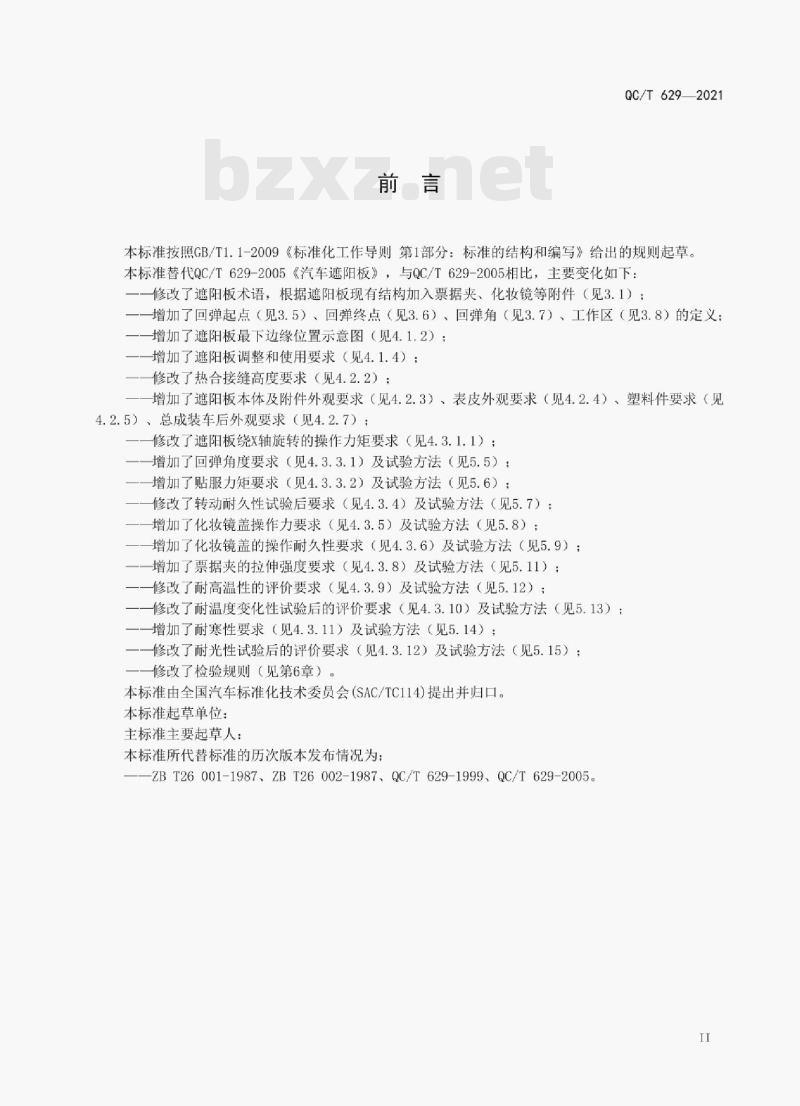

中华人民共和国汽车行业标准 QC/T629—2021 代替 QC/T629-2005 汽车遮阳板 automobilesunshield 2021-04-22 发布 2021-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》起草，替代 QC/T629-2005《汽车遮阳板》。与 QC/T629-2005 相比，本标准主要变化如下：修改了遮阳板术语，增加票据夹、化妆镜等附件；增加回弹起点、回弹终点、回弹角、工作区的定义；增加遮阳板最下边缘位置示意图；增加遮阳板调整和使用要求；修改热合接缝高度要求；增加遮阳板本体及附件外观要求、表皮外观要求、塑料件要求及总成装车后外观要求；修改遮阳板绕 X 轴旋转操作力矩要求；增加回弹角度及试验方法；增加贴服力矩及试验方法；修改转动耐久性试验后的要求及方法；增加化妆镜盖操作力及操作耐久性要求及试验方法；增加票据夹拉伸强度要求及试验方法；修改耐高温性、耐温度变化性及耐光性试验后的评价要求；修改检验规则。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。 1 范围 本标准规定了汽车遮阳板的技术要求、试验方法、检验规则、标志、包装、运输及储存。适用于汽车遮阳板，但不包括卷帘式、着色玻璃等遮阳型式。 2 规范性引用文件 下列文件对本标准的应用必不可少。注明日期的引用文件，其对应版本适用于本文件；未注明日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB/T 250、GB 8410、GB 11551、GB 11562、GB/T 16991、QC/T 484、QC/T 625。 3 术语和定义 3.1 遮阳板总成 sunvisor assembly 为遮挡射入驾驶员或乘客眼睛的眩目光而设置的板状部件（本体）、安装部件及票据夹、化妆镜等附件的总称，以下简称“遮阳板”。 3.2 安装部件 installation part 安装并支撑遮阳板本体的部件，由支座和旋转轴总成组成。 3.3 X轴 X axis 实现遮阳板本体上下翻转的旋转轴。 3.4 Y轴 Y axis 实现遮阳板本体左右翻转的旋转轴。 3.5 回弹起点 rebound starting point 遮阳板本体由使用位置返回整车装配位置过程中，接近装配位置时本体快速返回的起点。 3.6 回弹终点 rebound end point 遮阳板本体在回弹力作用下的最后停止位置。 3.7 回弹角 the springback angle 遮阳板本体从回弹起点到回弹终点的夹角。 3.8 工作区 working area 遮阳板本体从回弹起点翻转至最前位置所覆盖的区域，即遮阳板本体实际使用范围。 4 技术要求 4.1 一般要求 4.1.1 遮阳板应符合本标准要求，并按经批准的产品图样和设计文件制造。 4.1.2 遮阳板安装应牢固，确保在使用过程中安全可靠。
