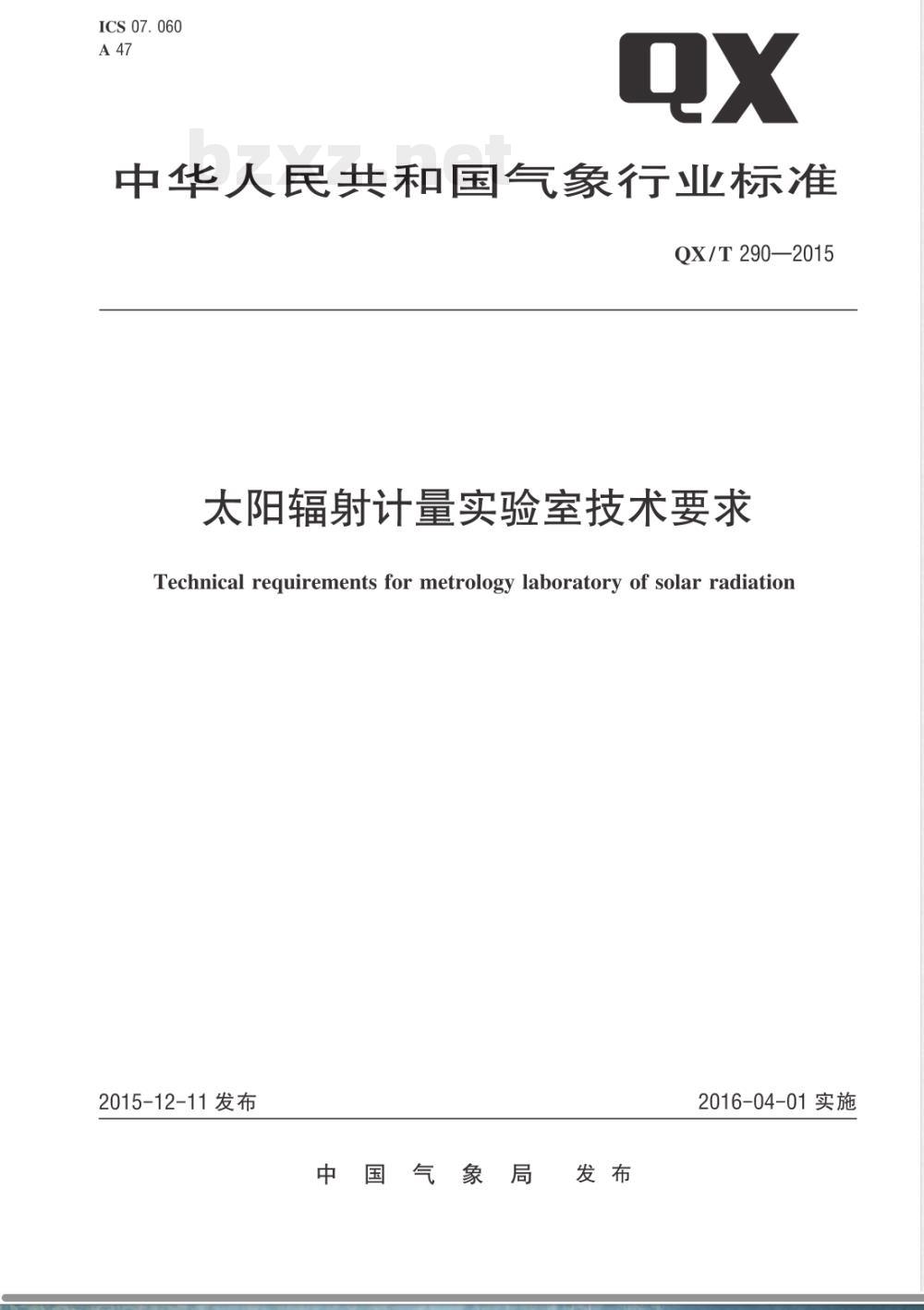

ICS 07. 060
中华人民共和国气象行业标准
QX/T 290—2015
太阳辐射计量实验室技术要求
Technical requirements for metrology laboratory of solar radiation2015-12-11发布
國国气象局发布
2016-04-01实施

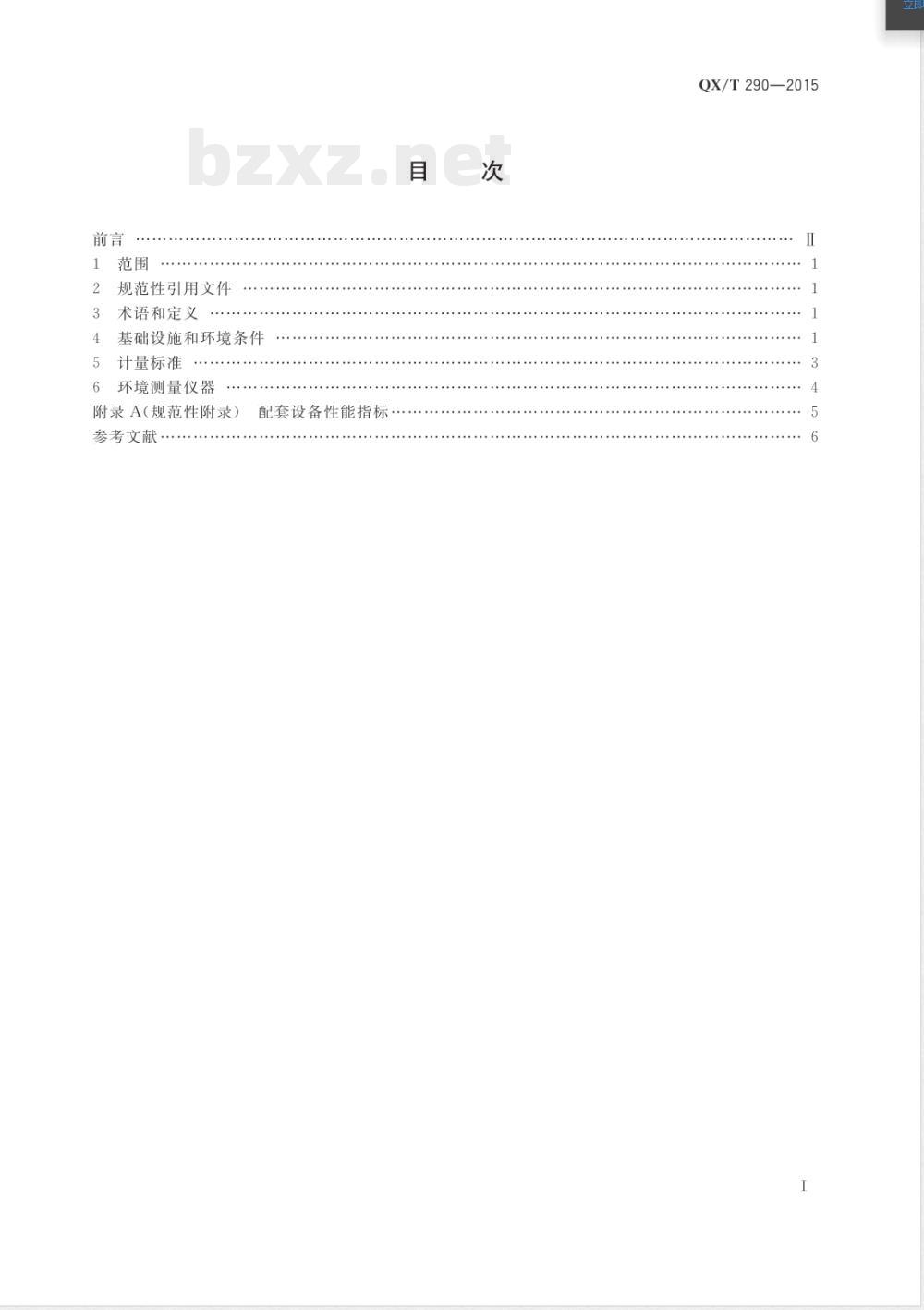

规范性引用文件
术语和定义
基础设施和环境条件
5计量标准
6环境测量仪器
附录A（规范性附录）
参考文献，
配套设备性能指标，
QX/T290—2015
QX/T290—2015

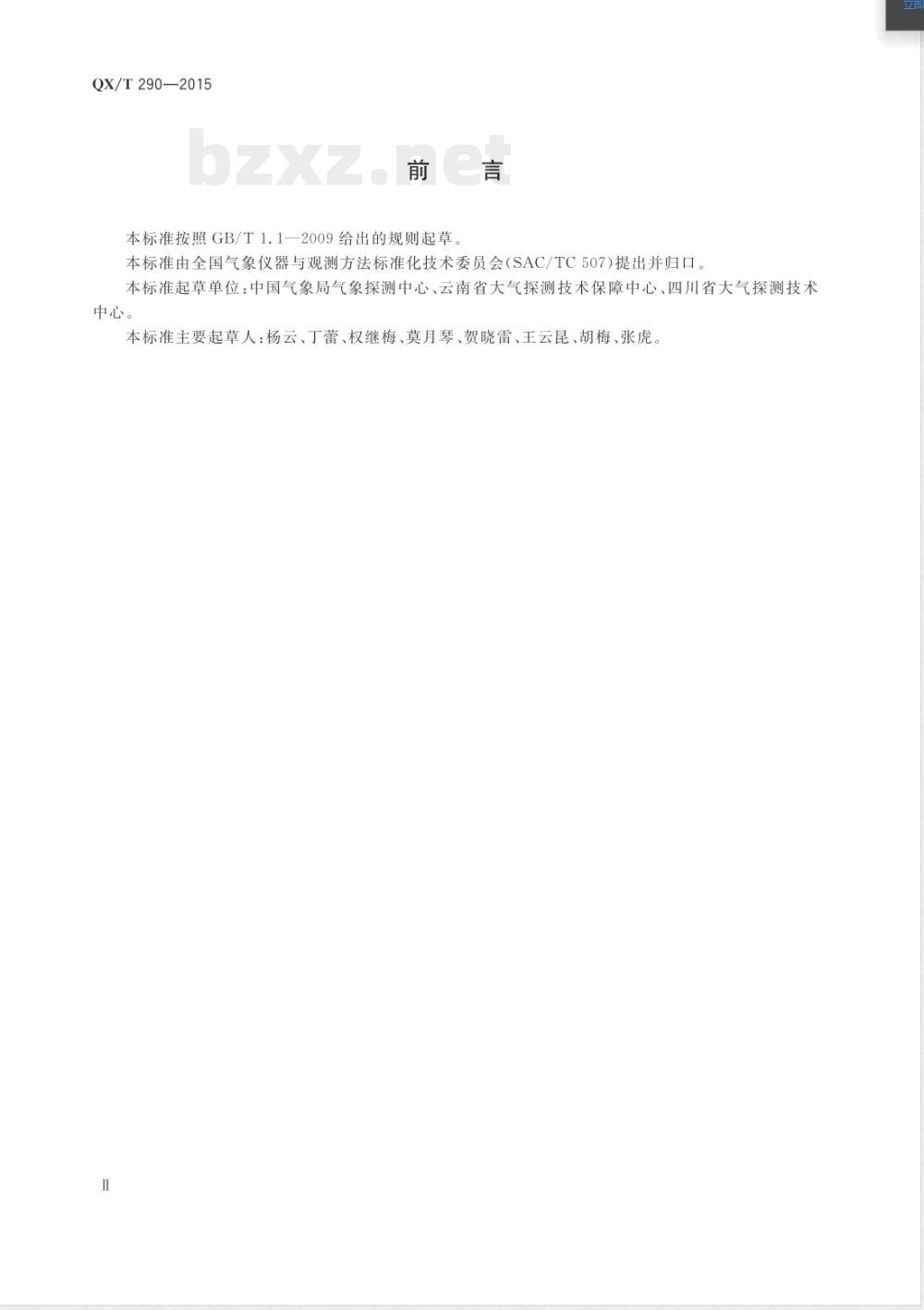

本标准按照GB/T1.1一2009给出的规则起草本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。本标准起草单位：中国气象局气象探测中心、云南省大气探测技术保障中心、四川省大气探测技术中心。
本标准主要起草人：杨云、丁蕾、权继梅、莫月琴、贺晓雷、王云昆、胡梅、张虎I

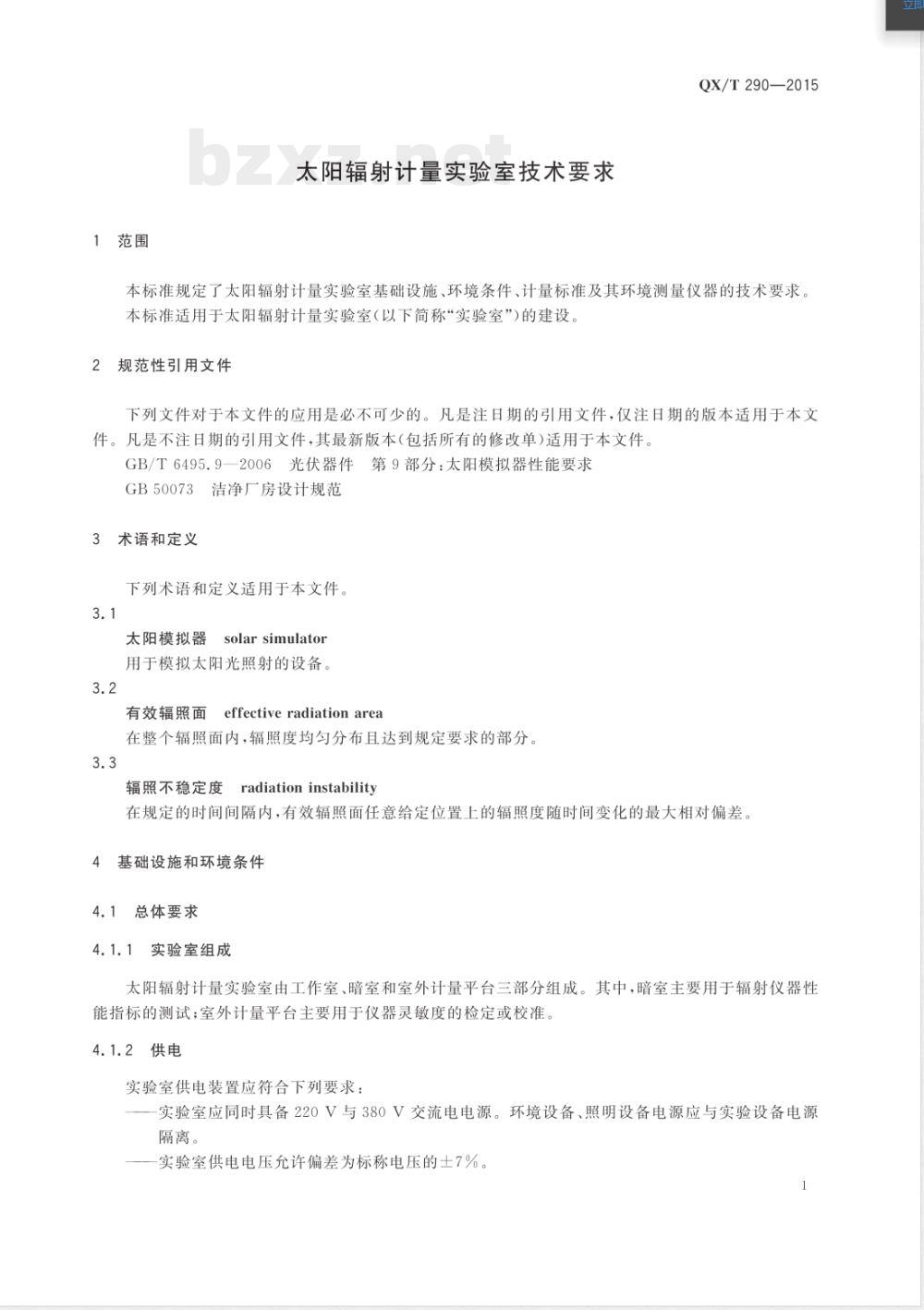

1范围
太阳辐射计量实验室技术要求
QX/T290—2015
本标准规定了太阳辐射计量实验室基础设施、环境条件、计量标准及其环境测量仪器的技术要求。本标准适用于太阳辐射计量实验室（以下简称“实验室”）的建设规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T6495.9一2006光伏器件第9部分：太阳模拟器性能要求GB50073洁净厂房设计规范
3术语和定义
下列术语和定义适用于本文件。3.1
solar simulator
太阳模拟器
用于模拟太阳光照射的设备。
有效辐照面
effectiveradiationarea
在整个辐照面内，辐照度均匀分布且达到规定要求的部分3.3
Eradiationinstability
辐照不稳定度
在规定的时间间隔内，有效辐照面任意给定位置上的辐照度随时间变化的最大相对偏差。基础设施和环境条件
总体要求
4.1.1实验室组成
太阳辐射计量实验室由工作室、暗室和室外计量平台三部分组成。其中，暗室主要用于辐射仪器性能指标的测试；室外计量平台主要用于仪器灵敏度的检定或校准。4.1.2供电
实验室供电装置应符合下列要求：实验室应同时具备220V与380V交流电电源。环境设备、照明设备电源应与实验设备电源隔离。
一实验室供电电压允许偏差为标称电压的土7%。1
QX/T290—2015
实验室供电电压频率应在（50士1)Hz范围内。4.1.3
环境温度
实验室温度应满足（20土5）℃要求。4.1.4环境湿度
实验室相对湿度在80%以下。
4.1.5静电
实验室内工作台应以并联的方式接人安全可靠的防静电接地母线。电磁环境
电磁环境应满足以下要求：
电磁干扰应不引起辐射标准器和被检仪器示值变化实验室应设置单独的接地系统，接地电阻应小于42。落地设备及台式设备应直接与电气保护地线连接；信号电缆应采用铜芯、绝缘、编织屏蔽、双绞电缆，20℃时每千米导体电阻应小于92.32。4.2工作室
4.2.1位置
工作室应与不相容活动的相邻区域进行有效隔离。4.2.2面积
工作室使用面积应大于30m2。
4.2.3照明
工作室照明照度应达到5001x。
4.3暗室
4.3.1面积
暗室面积应不小于50m2。
4.3.2光照
暗室应避免阳光直射。四周墙壁及顶部天花板应使用不反光且不易起尘的黑色涂料涂刷，暗室中的设备表面及地面应做不反光处理；4.3.3洁净度
洁净度应满足GB50073中空气洁净度5级的要求。4.3.4仪器布局
暗室仪器布局应符合下列要求：设备与四周墙壁保持1.5m以上距离；2
对于风冷型多功能室内检测设备，应对通风设备进行隔离。4.3.5静电
工作人员进人暗室前应换上具有防静电功能的洁净工作服和工作鞋。4.4室外计量平台
4.4.1位置
辐射仪器室外计量平台可以建在地面或楼顶，应满足以下要求：QX/T290—2015
四周空旷，一年内日出、日落方位障碍物高度角不超过5°，其他方位障碍物高度角不超过10°；仪器摆放位置应不受障碍物遮挡；应避免天线和细长物体，其宽度应小于1°，且在计量期间没有遮挡；工作室与平台的距离应在100m范围内；直接辐射与总辐射仪器平台相互之间距离大于10m。4.4.2防雷
室外计量平台应设置在避雷有效区内，并可靠接地。4.4.3其他要求
室外计量平台还应满足以下要求：平台应稳固、不能倾斜、变形，表面不反光；平台为东西向长条形，高度应方便检测人员操作。下垫面应均匀、不存水。
5计量标准
5.1标准器
标准器分为标准直接辐射表和标准总辐射表，不确定度应不大于表1的规定。表1标准器的不确定度
一等标准
直接辐射表
总辐射表
太阳辐射标准器的不确定度应不大于被检辐射表不确定度的1/2。注：k为包含因子，k=2。
5.2主要配套设备
主要配套设备及技术要求：
二等标准
工作级标准
数字多用表或辐射数据采集器，测量范围士30mV、分辨力1uV、最大允许误差士10uV；太阳跟踪器，跟踪误差士0.15°；散射辐射表遮光装置，遮光板（球)到总辐射表感应面中心所形成的视场角，应与所用型号的直3
QX/T290—2015
接辐射表的视场角相同；
多功能室内检测设备，性能指标见附录A的A.1：温度试验箱，性能指标见附录A的A.2。5.3计量标准贮存
计量标准应贮存在干燥、清洁、无腐蚀性气体的室内。6
环境测量仪器
温度仪器
应符合以下技术指标要求：
测量范围：0℃~50℃；
最大允许误差：士0.5℃。免费标准下载网bzxz
湿度仪器
应符合以下技术指标要求：
相对湿度测量范围：≤90%；
相对湿度最大允许误差：士5%
6.3风速仪器
应符合以下技术指标要求：
测量范围：1m/s~10m/s；
测量误差：±0.5m/s。
多功能室内检测设备
A.1.1概述
附录A
（规范性附录）
配套设备性能指标
QX/T290—2015
多功能室内检测设备由太阳模拟器、多维旋转检测工作台和计算机控制与数据处理系统三部分组成。应具备测量太阳辐射仪器的响应时间、方向响应（余弦和方位）、非线性、倾斜响应等功能，与温度实验箱配合应能测量辐射仪器的温度特性。A.1.2
2太阳模拟器
技术指标要求：
有效辐照面直径大于或等于100mm；辐照度在（100～1100）W/m2范围内连续可调；在直径小于或等于60mm的有效辐照面范围内，辐照不均匀度在士1%以内；在直径大于60mm的有效辐照面范围内，辐照不均匀度在土2%以内；辐照不稳定度（2小时）：士1%；光束准直角误差：士1°；
光谱辐照度分布按GB/T6495.9—2006A级标准光谱辐照度分布匹配。A.1.3
多维旋转检测工作台
多维检测工作台主要由旋转工作台、升降机构、俯仰机构、转臂机构和底座构成，与太阳模拟器配合用于对太阳辐射仪器进行室内性能测试。技术指标要求：
旋转工作台转动范围：0°~360°；俯仰机构转动范围：一90°～90°；转臂机构转动范围：0°~360°；升降机构移动误差：士0.1mm；
工作转台转动角度（高度角和方位角）误差：士0.1°。A.2
温度实验箱
技术指标要求：
温度范围-40℃～60℃；
温度波动度：土0.25℃；
温度场均匀性：0.5℃。
QX/T290—2015
兼容水平
[［4]
GB/T12325—2008
参考文献
电能质量
供电电压偏差
GB/T18039.3—2003
电磁兼容环境
公用低压供电系统低频传导骚扰及信号传输的GB50034—2004
GB50169—2006
建筑照明设计标准
电气装置安装工程接地装置施工及验收规范JB/T8734.5—2012
分：屏蔽电线
JJF1001—2011
额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第5部
通用计量术语及定义
JJF1059.1—2012
JJG456—1992
JJG458—1996
测量不确定度评定与表示
直接辐射表检定规程
总辐射表检定规程
ISO 9060—1990 Solar energy—Specification and classification of instruments for measuring hemispherical solar and direct solar radiation[12]
WMO CIMO. Guide to Meteorological Instruments and Methods of Observation (WMOWMO WCRP. Baseline Surface Radiation Network (BSRN) Operations Manual (Version立良
