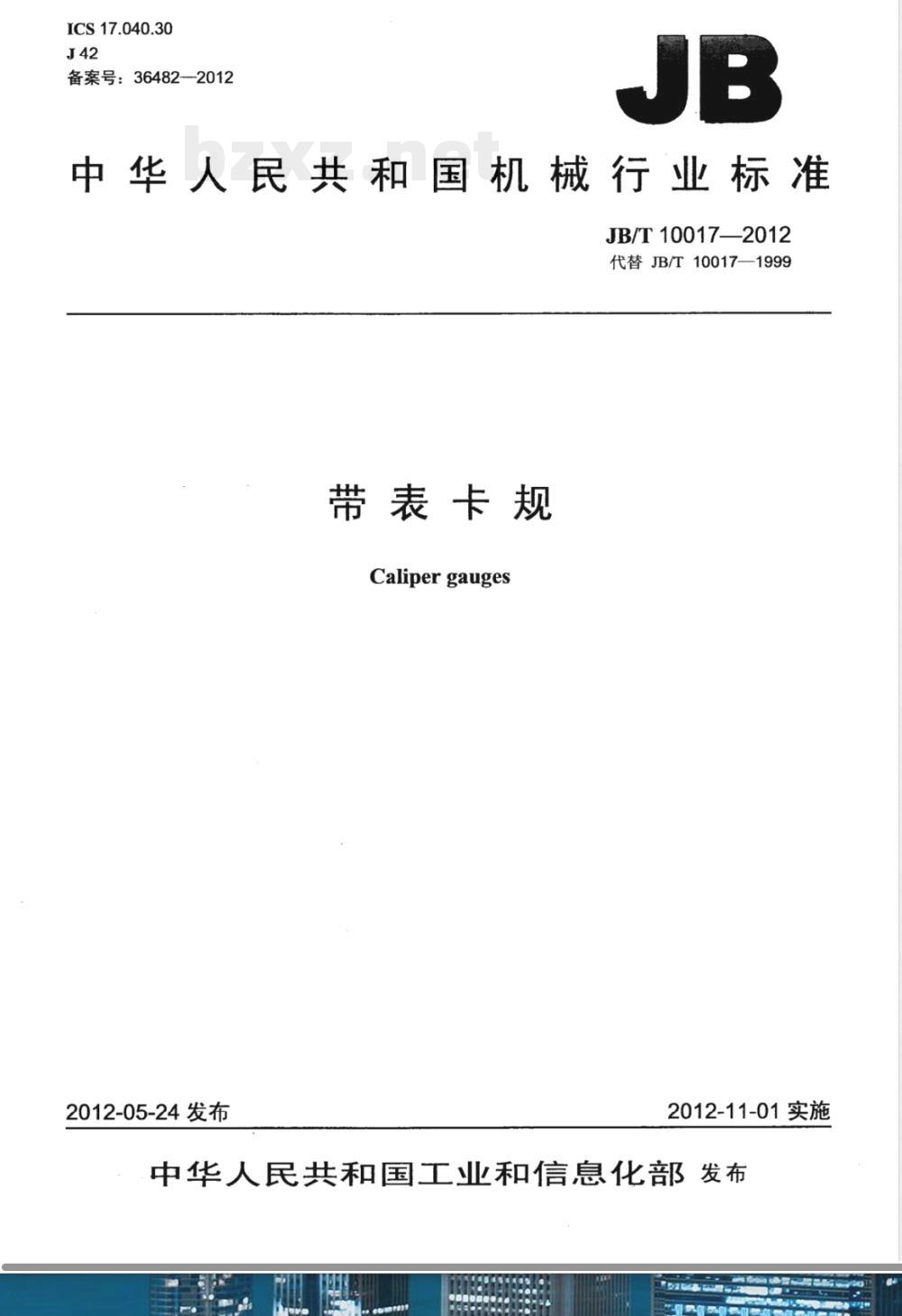

ICS 17.040.30
备案号：364822012
中华人民共和国机械行业标准　JB/T10017—2012
代替JB/T10017—1999
带表卡规
Caliper gauges
2012-05-24发布
2012-11-01实施

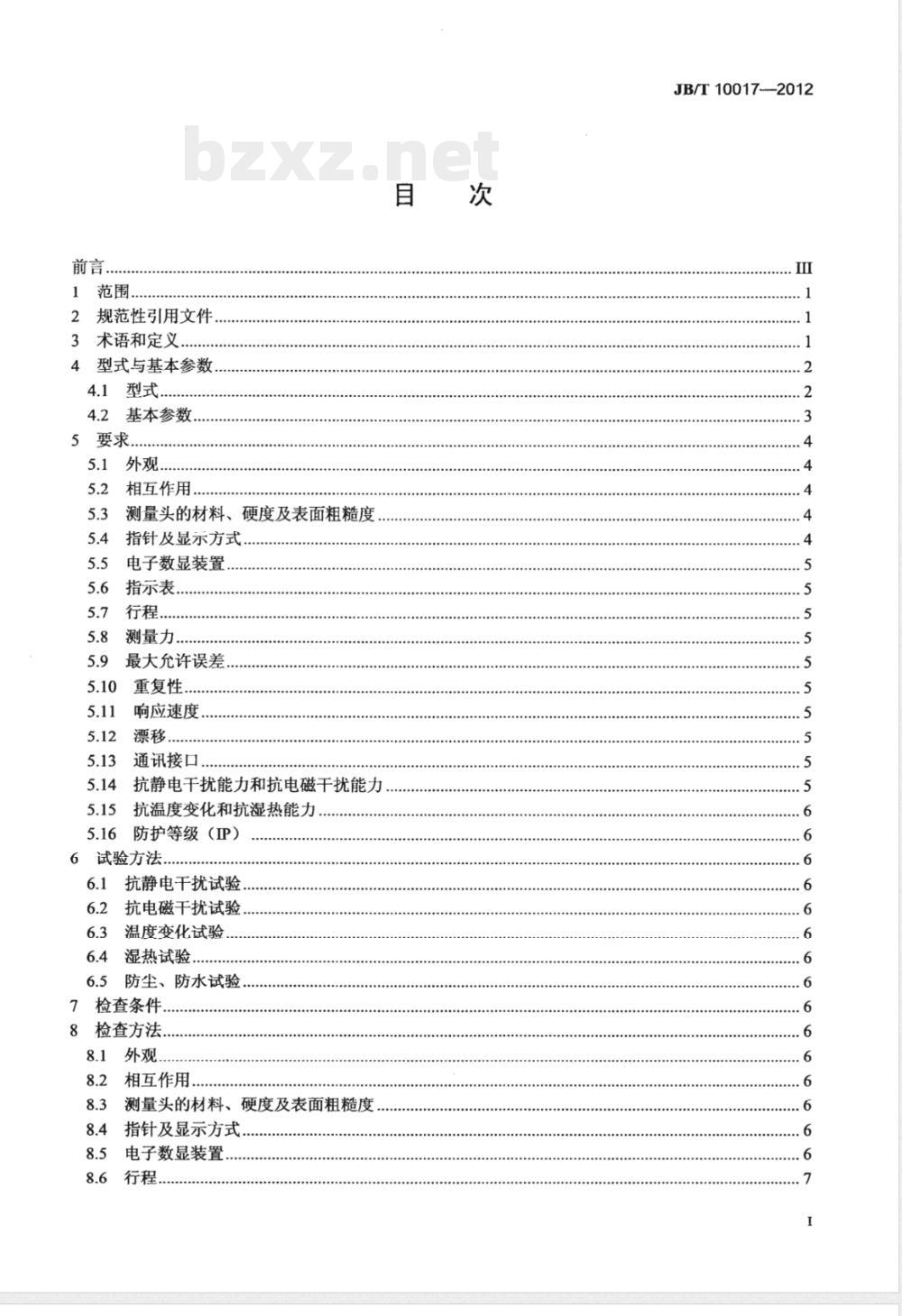

中华人民共和国工业和信息化部发布前言
范围，
规范性引用文件
3术语和定义
型式与基本参数
基本参数.
5要求．
5.1外观.
相互作用，
测量头的材料、硬度及表面粗糙度指针及显示方式
电子数显装置，
指示表
测量力.
最大允许误差，
重复性
响应速度，
通讯接口，
抗静电干扰能力和抗电磁干扰能力抗温度变化和抗湿热能力
防护等级（IP）
6试验方法.
6.1抗静电干扰试验
抗电磁干扰试验.
温度变化试验，
湿热试验
防尘、防水试验
检查条件.
检查方法
相互作用
测量头的材料、硬度及表面粗糙度8.4
指针及显示方式
电子数显装置，
JB/T10017—-2012
JB/T10017—2012

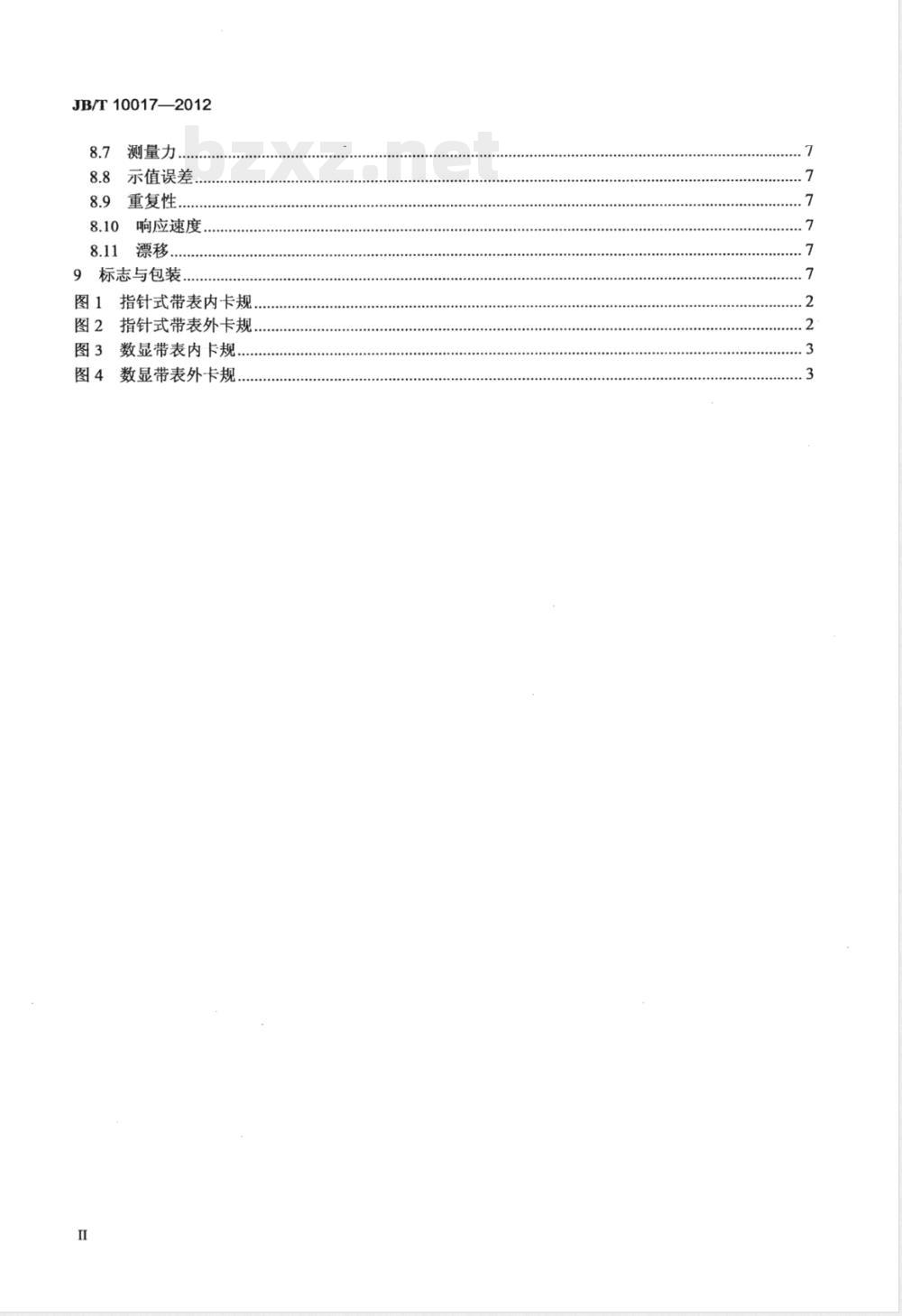

测量力.
示值误差
重复性..…
8.10响应速度
8.11漂移..
9标志与包装.
图1指针式带表内卡规..
图2指针式带表外卡规
图3数显带表内卡规..
图4数显带表外卡规

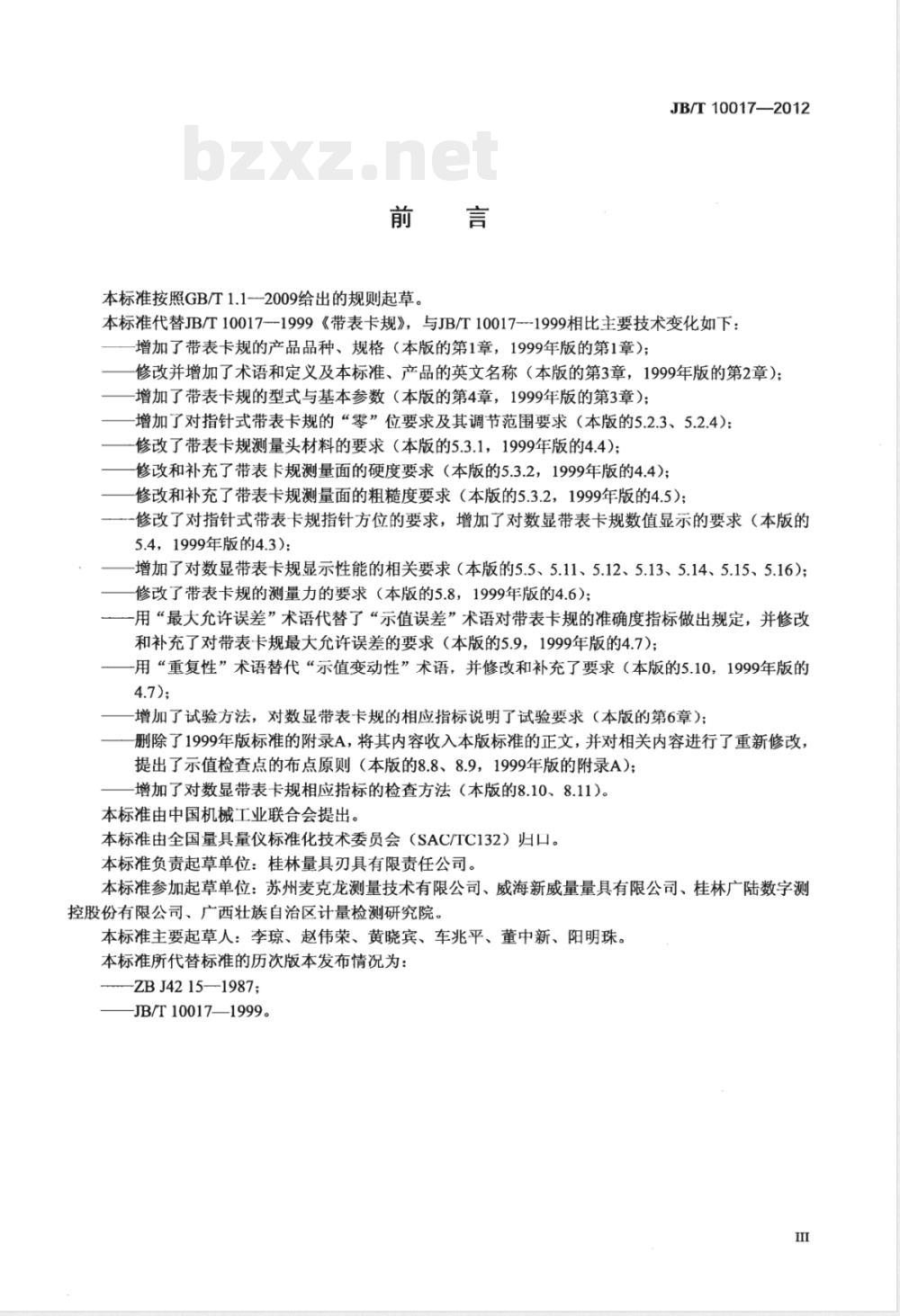

本标准按照GB/T1.12009给出的规则起草。JB/T10017—2012
本标准代替JB/T10017-1999《带表卡规》，与JB/T10017--1999相比主要技术变化如下：增加了带表卡规的产品品种、规格（本版的第1章，1999年版的第1章）；修改并增加了术语和定义及本标准、产品的英文名称（本版的第3章，1999年版的第2章）；增加了带表卡规的型式与基本参数（本版的第4章，1999年版的第3章）；增加了对指针式带表卡规的“零”位要求及其调节范围要求（本版的5.2.3、5.2.4)；修改了带表卡规测量头材料的要求（本版的5.3.1，1999年版的4.4)；修改和补充了带表卡规测量面的硬度要求（本版的5.3.2，1999年版的4.4）；修改和补充了带表卡规测量面的粗糙度要求（本版的5.3.2，1999年版的4.5）；一修改了对指针式带表卡规指针方位的要求，增加了对数显带表卡规数值显示的要求（本版的5.4，1999年版的4.3）：
增加了对数显带表卡规显示性能的相关要求（本版的5.5、5.11、5.12、5.13、5.14、5.15、5.16）；修改了带表卡规的测量力的要求（本版的5.8，1999年版的4.6）；一用“最大允许误差”术语代替了“示值误差”术语对带表卡规的准确度指标做出规定，并修改和补充了对带表卡规最大允许误差的要求（本版的5.9，1999年版的4.7)；-用“重复性”术语替代“示值变动性”术语，并修改和补充了要求（本版的5.10，1999年版的4.7);
增加了试验方法，对数显带表卡规的相应指标说明了试验要求（本版的第6章）；删除了1999年版标准的附录A，将其内容收入本版标准的正文，并对相关内容进行了重新修改，提出了示值检查点的布点原则（本版的8.8、8.9，1999年版的附录A）；增加了对数显带表卡规相应指标的检查方法（本版的8.10、8.11）。本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准负责起草单位：桂林量具刃具有限责任公司。本标准参加起草单位：苏州麦克龙测量技术有限公司、威海新威量量具有限公司、桂林广陆数字测控股份有限公司、广西壮族自治区计量检测研究院。本标准主要起草人：李琼、赵伟荣、黄晓宾、车兆平、董中新、阳明珠。本标准所代替标准的历次版本发布情况为：-ZBJ4215—1987;
-JB/T10017—1999。

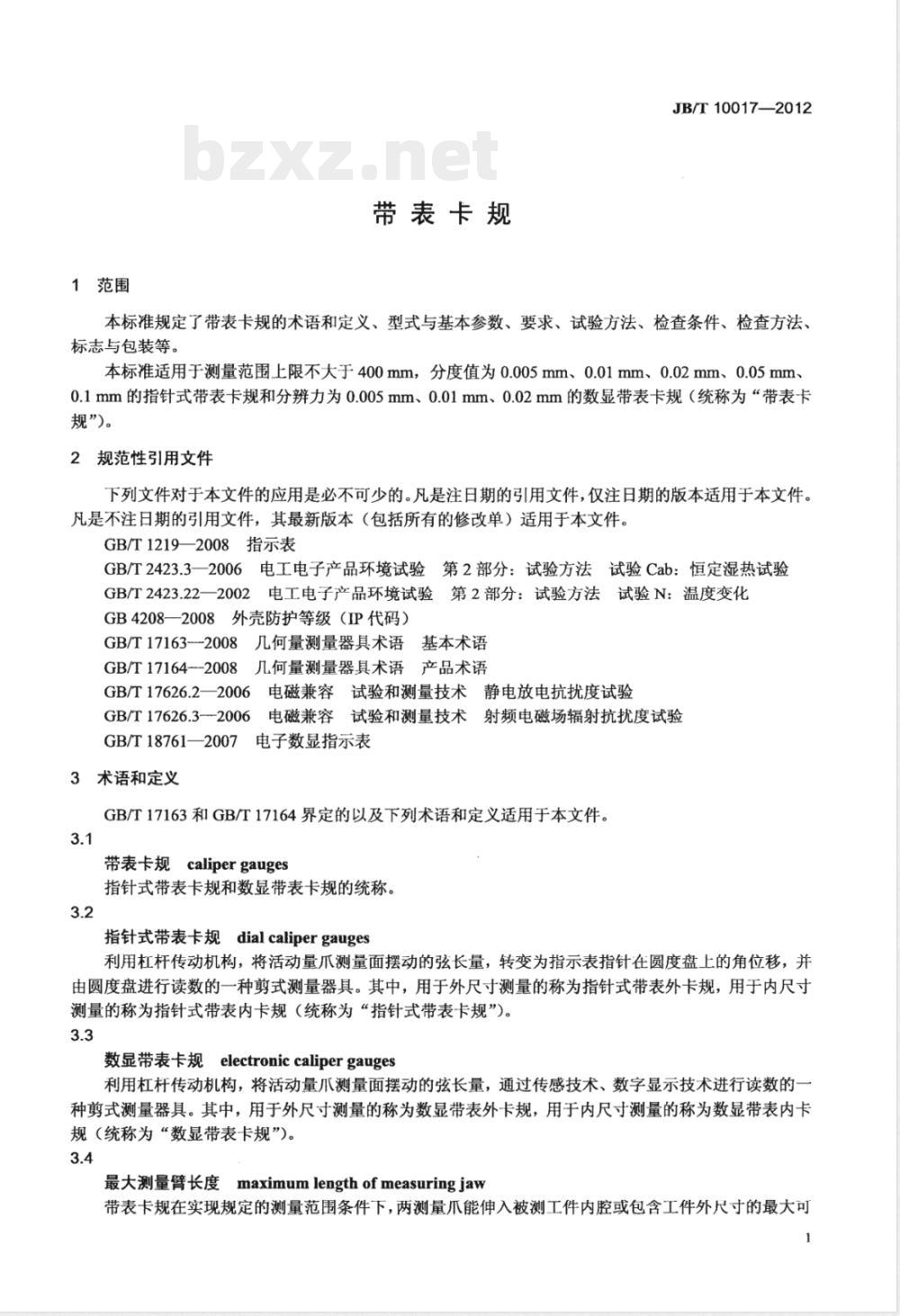

1范围
带表卡规　
JB/T10017—2012
本标准规定了带表卡规的术语和定义、型式与基本参数、要求、试验方法、检查条件、检查方法、标志与包装等。
本标准适用于测量范围上限不大于400mm，分度值为0.005mm、0.01mm、0.02mm、0.05mm0.1mm的指针式带表卡规和分辨力为0.005mm、0.01mm、0.02mm的数显带表卡规（统称为“带表卡规”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1219—2008指示表
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.22一2002电工电子产品环境试验第2部分：试验方法试验N：温度变化GB4208—2008外壳防护等级（IP代码）GB/T17163—2008几何量测量器具术语基本术语GB/T17164--2008几何量测量器具术语产品术语GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3--2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T18761—2007电子数显指示表3术语和定义
GB/T17163和GB/T17164界定的以及下列术语和定义适用于本文件。3.1
带表卡规calipergauges
指针式带表卡规和数显带表卡规的统称。3.2
指针式带表卡规dialcalipergauges利用杠杆传动机构，将活动量爪测量面摆动的弦长量，转变为指示表指针在圆度盘上的角位移，并由圆度盘进行读数的一种剪式测量器具。其中，用于外尺寸测量的称为指针式带表外卡规，用于内尺寸测量的称为指针式带表内卡规（统称为“指针式带表卡规”)。3.3
数显带表卡规electroniccalipergauges利用杠杆传动机构，将活动量爪测量面摆动的弦长量，通过传感技术、数字显示技术进行读数的一种剪式测量器具。其中，用于外尺寸测量的称为数显带表外卡规，用于内尺寸测量的称为数显带表内卡规（统称为“数显带表卡规”)。3.4
最大测量臂长度maximumlengthofmeasuringjaw带表卡规在实现规定的测量范围条件下，两测量爪能伸入被测工件内腔或包含工件外尺寸的最大可JB/T10017-—2012
使用长度。
response speed
响应速度
数显带表卡规能正常显示数值时，活动量爪的最大摆动速度。3.6
行程movingrange
活动量爪的测头相对于固定量爪测头摆动弦长的最大距离。4型式与基本参数
4.1型式
4.1.1带表卡规的基本型式如图1～图4所示。图示仅供图解说明，不表示详细结构。其他各种型式的剪式测量器具，只要测量方式及工作原理符合带表卡规的定义，均归属带表卡规类别。说明：
测头；2—活动量爪；3——固定量爪；4指针；5——度盘；指示表：7-
说明：
测头：2
指示表：7-
转数指针；8-
手柄（可选）。
图1指针式带表内卡规
固定量爪；4指针；5度盘；
活动量爪；3-
转数指针；8
手柄（可选）。
图2指针式带表外卡规
说明：
—测头：2-
活动量：3
电子数显装置；6
说明：
固定量爪：4
功能按键；7-
显示屏：
手柄（可选）。
数显带表内卡规
测头；2---活动量爪；3—固定量爪；4显示屏；一电子数显装置；6功能按键；7手柄（可选）。图4数显带表外卡规
JB/T10017—2012
4.1.2带表卡规的测量爪及测量头可根据需要设计成各种特殊的形状，以满足测量很难触及的部位及绕过阻挡部位进行测量。根据需要，测量头可采用易于更换或可进行调节的结构。4.2基本参数
带表卡规的分度值/分辨力、量程、测量范围区间及最大测量臂长度L见表1（推荐值）。表1
带表内卡规
分度值/分辨力
测量范围区间
[2.5，5]
［5，160]
［10，175]
［15，230]
［30，320]
最大测量臂长度L
10，20，30，40
单位为毫米
10，20，25，30，35，50，55，60，80，90，100,120，150，160，175，200，25025，30，40，55，60，70，80，115，170125，150，175
380，540
JB/T10017—2012
带表外卡规
5要求
5.1外观
分度值/分辨力
表1（续）
测量范围区间
[0，10]
[0，50]
[0，100]
［0，100］
[0，150]
[0，400]
最大测量臂长度L
10，20，30，40
25，30，40，55，60，70，80
25，30，40，55，60，70，80，115，170125，150，175
200，230，300，360，400，530带表卡规的表面不应有锈蚀、碰伤、毛刺；镀层、涂层不应有脱落和明显划痕等影响外观的缺陷。5.1.1
表蒙、显示屏应透明、清洁、无划痕、气泡等影响读数的缺陷。5.1.3标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。5.2相互作用
5.2.1活动量爪的摆动应平稳、灵活、无卡滞、突跳和松动现象。5.2.2
带表卡规所配的指示表应固定可靠，确保使用中无松动。5.2.3指针式带表卡规宜有“零”位锁紧装置，锁紧装置应能锁紧可靠，5.2.4指针式带表卡规应有“零”位调节装置，调节装置应保证“零”位的调节范围不少于土10个标尺标记。
5.3测量头的材料、硬度及表面粗糙度5.3.1带表卡规测量头通常采用碳素钢、工具钢、不锈钢材料制成。也可采用陶瓷、硬质合金等超硬材料制作。
5.3.2测量面的硬度及表面粗糙度应符合表2的规定。表2
测量头材料
碳素钢、工具钢
不锈钢
陶瓷、硬质合金或其他超硬材料硬度
≥664HV（或58HRC）
≥551HV（或52.5HRC）
≥1000HV
注：括号内Ra仅针对除平面形、圆球面形外的异型测量头。5.4指针及显示方式
表面粗糙度Ra
5.4.1带表卡规两测量面间的弦长距离调整至测量范围下限值时，指针式带表卡规的指针应指向“零”标尺标记，其偏差量不应超过土1个标尺标记。5.4.2指针尖端宽度应与标尺标记宽度一致，相互差不应大于0.05mm。5.4.3指针长度应保证指针尖端位于短标尺标记长度的30%～80%之问。4
5.4.4指针尖端与度盘表面间的间隙不应大于0.7mm。JB/T10017--2012
5.4.5具有转数指示的机械带表卡规，当转数指针指示在整转数时，指针偏离零位不应大于15个标尺标记。
5.4.6当两测量面做分离运动时，数显带表卡规数字显示的变化方向应为递增。5.5电子数显装置
5.5.1电子数显装置的数字显示及其他相应显示应清晰、完整、无闪跳现象。5.5.2各功能键应灵活、可靠。标注符号或图文应清晰，且含义准确、易懂。5.5.3工作电流不宜大于40μA。5.5.4电子数显装置应能在环境温度为0℃～40℃、相对湿度不大于80%的条件下正常工作。5.6指示表
带表卡规所配装的指示表应符合GB/T1219—2008或GB/T18761--2007中相应的规定。5.7行程
带表卡规活动量爪的行程应超过量程，且应保证行程在测量范围的两个极限位置处均具有不小于0.5mm的超越量（零值处除外）。5.8测量力
带表卡规的测量力应为0.8N4N。5.9最大允许误差
带表卡规的最大允许误差不应超过表3的规定。5.10重复性
带表卡规的重复性不应大于表3的规定。表3Www.bzxZ.net
分度值/分辨力
最大测量臂长度L
≤175
≤360
注：括号内的参数仅针对数显带表卡规。5.11响应速度
最大允许误差
±0.035（±0.040）
±0.050（±0.060）
数显带表卡规的响应速度应能保证活动量爪以正常速度摆动时，显示值正常。5.12漂移
单位为毫米
重复性
0.010（0.020)
当数显带表卡规的活动量爪停留在任意位置时，其显示数值在1h内的漂移不应大于1个分辨力值。5.13通讯接口
5.13.1制造商应能够提供数显带表卡规与其他设备之间的通讯电缆和通讯软件。5.13.2通讯电缆应能将数显带表卡规的输出数据转化为RS-232、USB或其他通用的标准输出接口型式。5.14抗静电干扰能力和抗电磁干扰能力数显带表卡规的抗静电干扰能力和抗电磁干扰能力均不应低于1级（按GB/T17626.2—2006、GB/T17626.3—2006的规定）。
JB/T10017—2012
5.15抗温度变化和抗湿热能力
数显带表卡规应具有抗温度变化和抗湿热的能力，其在表4规定的严酷等级下应能正常工作。表4
温度变化严酷等级
低温TA
高温TB
循环数
转换时间
5.16防护等级（IP）
(2~3）min
恒定湿热试验严酷等级
（30±2）℃
相对湿度
持续时间
(80±3）%
数显带表卡规应具有防尘、防水能力，其防护能力不应低于GB4208—2008规定的IP40。试验方法
6.1抗静电干扰试验
数显带表卡规应进行抗静电干扰试验，试验应符合GB/T17626.2一2006的规定。6.2抗电磁干扰试验
数显带表卡规应进行抗电磁干扰试验，试验应符合GB/T17626.3--2006的规定。6.3温度变化试验
数显带表卡规应进行温度变化试验，试验应符合GB/T2423.22--2002的规定。在标准大气条件下恢复至常温后，按本标准5.1、5.5、5.9、5.10、5.12要求进行检查。6.4湿热试验
数显带表卡规应进行湿热试验，试验应符合GB/T2423.3一2006的规定。在标准大气条件下恢复时间2h后，按本标准5.1、5.5、5.9、5.10、5.12要求进行检查。6.5防尘、防水试验
数显带表卡规的防尘、防水试验应符合GB4208--2008的规定。7检查条件
带表卡规检查时，室内温度应为20℃土5℃；相对湿度应不大于80%。8检查方法
8.1外观
目力观察。
8.2相互作用
观察和试验。
8.3测量头的材料、硬度及表面粗糙度8.3.1测量头的硬度可在维氏硬度计（或洛氏硬度计）上检查，检查部位为沿测量头的外轮廊周边均布的三点及测量面中心点，以各点测得值的算术平均值作为测量结果（此项检查允许仅在工序间进行）。8.3.2测量面的表面粗糙度用粗糙度比较样块借助显微镜比较检查。8.4指针及显示方式
试验和目力观察。必要时或有异议时用工具显微镜检查。8.5电子数显装置
8.5.1数字显示情况、各功能键的可靠性检查可采用试验的方法确定。6
8.5.2工作电流用万用表或专用芯片检测仪进行检测。8.6行程
操作试验及观察。必要时，可借助标准器进行检查。8.7测量力
JB/T10017—2012
用分度值不大于0.1N的测力仪在测量范围内均布三点进行检查，三点的测得值均不应超过规定。8.8示值误差
8.8.1带表内卡规的示值误差检查，可用3级（或5等）量块与量块夹子组成的标准内尺寸进行（也可用经3级量块校准的外径千分尺进行检查）。检查时，先以测量范围下限值的标准尺寸调整好带表卡规的“零位”，然后依次检查各检查点。使带表内卡规的两测头与量块夹子（或千分尺）的两测量面接触，通过摆动测量爪寻找到指示的转折点，此时带表内卡规指示表上的指示值与量块夹子所组成的（或经校准的外径千分尺）标准内尺寸值之差即为带表内卡规在该检查点的示值误差。带表外卡规的示值检查，是将3级（或5等）量块置于带表卡规的两测头之间，带表外卡规指示表上的指示值与量块尺寸值之差即为带表外卡规在该检查点的示值误差。带表卡规各检查点示值误差中的最大值即为带表卡规的示值误差。其值不应超过表3的规定。8.8.2带表卡规示值检查点的布点原则：—当带表卡规的指示表为可拆装式的，所配装的指示表检查应遵守GB/T1219一2008中第6章的规定，所配装的电子数显指示表检查应遵守GB/T18761—2007中第8章的规定；此时，带表卡规的示值检查可仅在测量范围内均布四点进行检查。当带表卡规的指示表为不可拆装式的，则带表卡规的示值检查点不应少于表5的规定。表5
量程mm
检查点布置原则
每间隔1mm检查一点，全量程均布每间隔2mm检查一点，全量程均布每间隔5mm检查一点，全量程均布8.9重复性
在测量范围内任一位置，通过拨动活动量爪对同一尺寸进行5次重复测量读数，取其最大示值与最小示值之差。
8.10响应速度
利用手动模拟，以正常使用速度拨动数显带表-卡规的活动量爪，并使其自由落下，观察数值显示情况，有无闪跳现象，数值是否正常。8.11漂移
将数显带表卡规测头置于测量范围内任意位置，观察其1h的示值变化，其变化量即为漂移。9标志与包装
9.1带表卡规上至少应标志：
a）制造厂厂名或商标；
b）测量范围；
c）分度值/分辨力（数显带表卡规的可不标注）；
