- JB/T 10011-2010万能表座
标准号:
JB/T 10011-2010
标准名称:
万能表座
标准类别:
其他行业标准
英文名称:
Universal stand for dial indicator标准状态:
现行-
发布日期:
2010-07-01 -
实施日期:
2010-07-01 出版语种:
简体中文下载格式:
.pdf .zip下载大小:
1.94 MB
替代情况:
代替JB/T 10011-1999

点击下载
标准简介:
中华人民共和国机械行业标准(JB/T 10011-2010·代替JB/T 10011-1999):万能表座》与JB/T10011-1999相比,主要变化如下:——修改了万能表座的外形图(1999年版的图1、图2;本版的图1、图2);——修改了座体工作面平面度检验及确定方法(1999年版的附录A.本版的6.4)——增加了表夹的夹表孔直径D:4H8、10H8(1999年版的4.3;本版的4.2)——变形量图示改用文字表述(1999年版的图3;本版的5.6);——增加了各要求的检验方法(1999年版的附录A;本版的6)。本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会(SAC/TC132)归口。

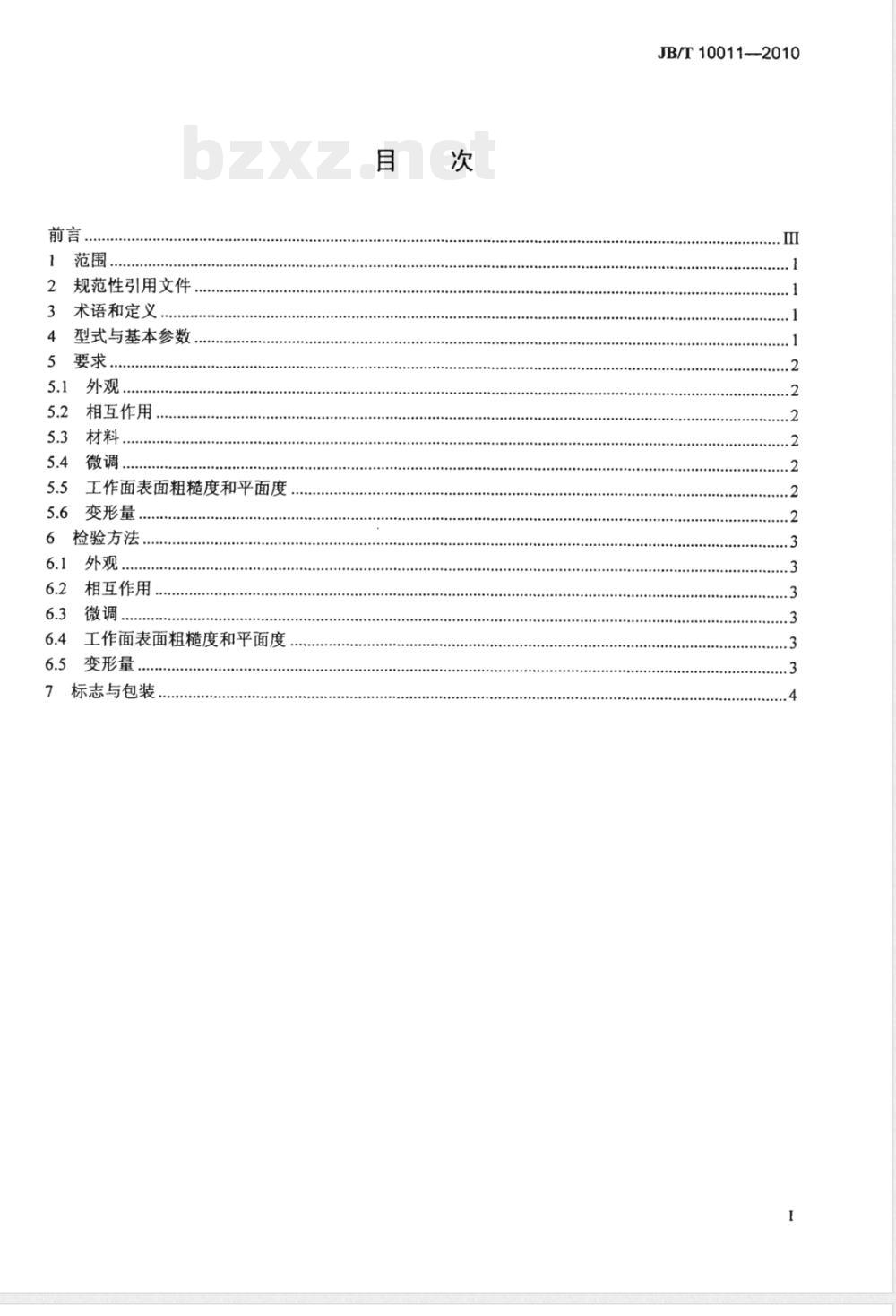

前言
1范围
2规范性引用文件
3术语和定义
4型式与基本参数
5要求
5.1 外观
5.2 相互作用
5.3 材料
5.4 微调
5.5 工作面表面粗糙度和平面度
5.6 变形量
6检验方法
6.1 外观
6.2 相互作用
6-3微调
6.4 工作面表面粗糙度和平面度
6.5 变形量
7标志与包装

部分标准内容:
ICS17.040.30
备案号:28715—2010
中华人民共和国机械行业标准
JB/T10011—2010
代替JB/T10011—1999
万能表座
Universal standfordialindicator2010-02-11发布
2010-07-01实施bzxz.net
中华人民共和国工业和信息化部发布前言
规范性引用文件
3术语和定义.
型式与基本参数
外观,
相互作用
工作面表面粗糙度和平面度
变形量
检验方法
外观,
相互作用,
工作面表面粗糙度和平面度
变形量
标志与包装
JB/T10011—2010

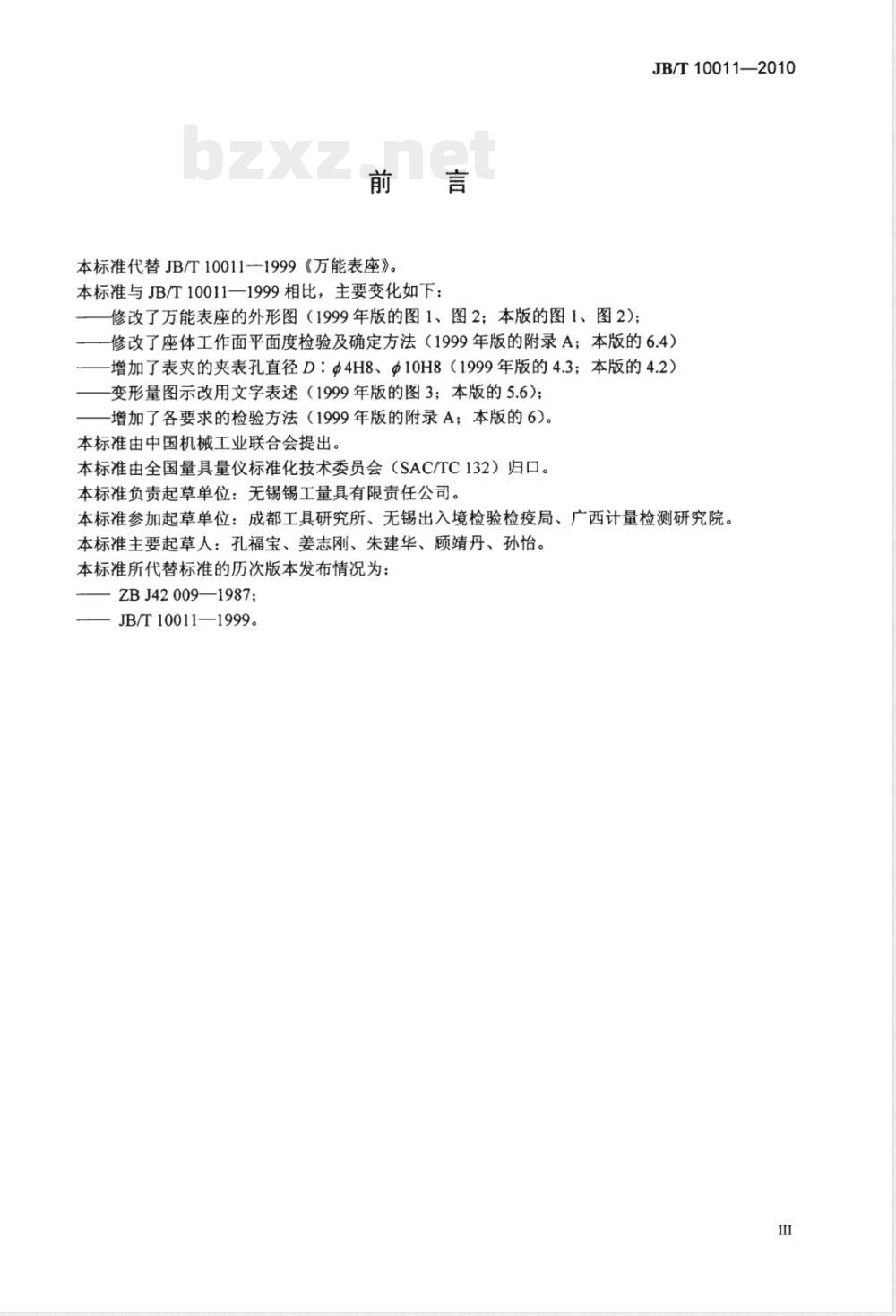

本标准代替JB/T10011-—1999《万能表座》。本标准与JB/T10011—1999相比,主要变化如下:修改了万能表座的外形图(1999年版的图1、图2;本版的图1、图2);JB/T10011—2010
一修改了座体工作面平面度检验及确定方法(1999年版的附录A;本版的6.4)增加了表夹的夹表孔直径D:Φ4H8、Φ10H8(1999年版的4.3;本版的4.2)变形量图示改用文字表述(1999年版的图3;本版的5.6);一增加了各要求的检验方法(1999年版的附录A;本版的6)。本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会(SAC/TC132)归口。本标准负责起草单位:无锡锡工量具有限责任公司。本标准参加起草单位:成都工具研究所、无锡出入境检验检疫局、广西计量检测研究院。本标准主要起草人:孔福宝、姜志刚、朱建华、顾靖丹、孙怡。本标准所代替标准的历次版本发布情况为:ZBJ42009—1987;
—JB/T10011—1999。

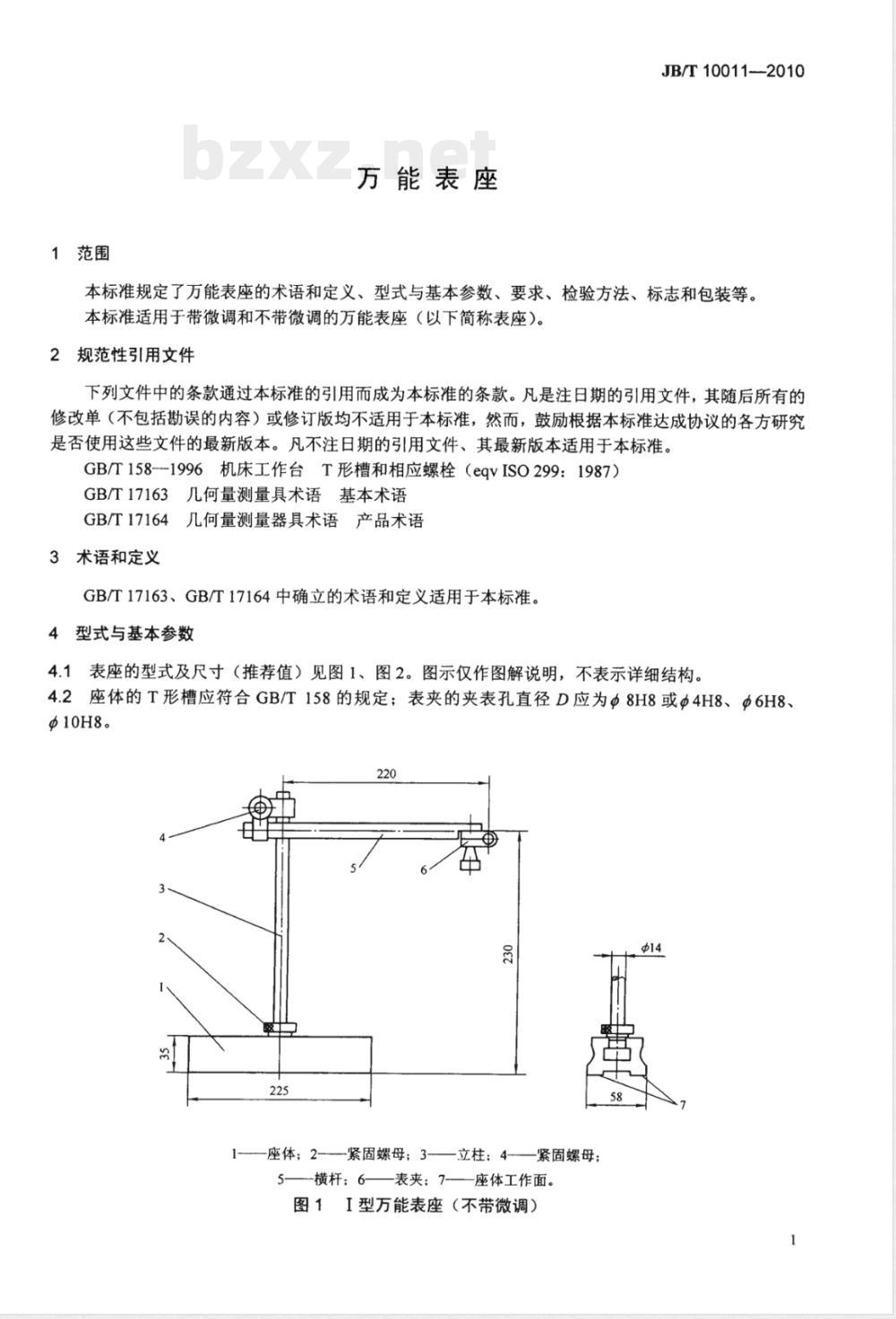

1范围
万能表座
JB/T10011—2010
本标准规定了万能表座的术语和定义、型式与基本参数、要求、检验方法、标志和包装等。本标准适用于带微调和不带微调的万能表座(以下简称表座)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡不注日期的引用文件、其最新版本适用于本标准。GB/T158-1996机床工作台T形槽和相应螺栓(eqvISO299:1987)GB/T17163几何量测量具术语基本术语GB/T17164几何量测量器具术语产品术语3术语和定义
GB/T17163、GB/T17164中确立的术语和定义适用于本标准。4型式与基本参数
4.1表座的型式及尺寸(推荐值)见图1、图2。图示仅作图解说明,不表示详细结构。4.2座体的T形槽应符合GB/T158的规定;表夹的夹表孔直径D应为Φ8H8或Φ4H8、Φ6H8、Φ10H8。
1-—座体;2——紧固螺母;3—立柱;4紧固螺母:
5——横杆;6——表夹;7——座体工作面。图1I型万能表座(不带微调)
JB/T10011-2010
5要求
5.1外观
一座体:2-
紧固螺母:3
立柱;4-
表夹;7———微调机构;8-
紧同螺母;5-
座体工作面。

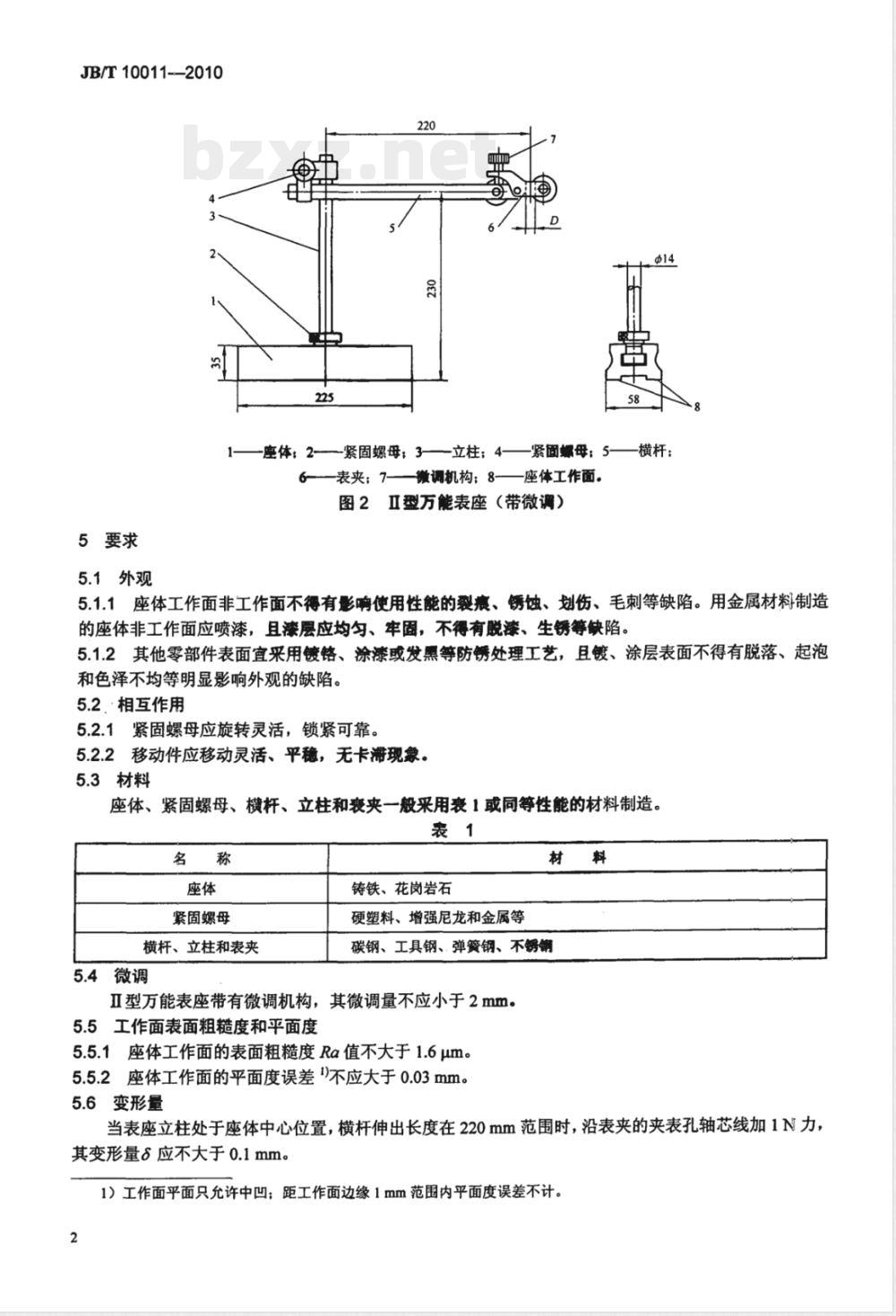

图2Ⅱ型万能表座(带微调)
横杆:
5.1.1座体工作面非工作面不得有影响使用性能的裂衰、锈蚀、划伤、毛刺等缺陷。用金属材料制造的座体非工作面应喷漆,且漆应均匀、牢固,不得有脱漆、生锈等缺陷。5.1.2其他零部件表面宜采用镀铬、涂漆或发黑等防锈处理工艺,且镀、涂层表面不得有脱落、起泡和色泽不均等明显影响外观的缺陷。5.2.相互作用
5.2.1紧固螺母应旋转灵活,锁紧可靠。5.2.2移动件应移动灵活、平稳,无卡滞现象。5.3材料
座体、紧固螺母、横杆、立柱和衰夹一般采用衰1或同等性能的材料制造。表1
紧固螺母
横杆、立柱和表夹
5.4微调
铸铁、花岗岩石
硬塑料、增强尼龙和金属等
碳钢、工具钢、弹簧钢、不锈钢Ⅱ型万能表座带有微调机构,其微调量不应小于2mm。5.5工作面表面粗糙度和平面度
5.5.1座体工作面的表面粗糙度Ra值不大于1.6μm。5.5.2座体工作面的平面度误差1)不应大于0.03mm。5.6变形量
当表座立柱处于座体中心位置,横杆伸出长度在220mm范围时,沿表夹的夹表孔轴芯线加1N力,其变形量s应不大于0.1mm。
1)工作面平面只允许中凹;距工作面边缘1mm范围内平面度误差不计。2
6检验方法
6.1外观
目力观察。
6.2相互作用
目力观察和手感检查。
6.3微调
手感检查和目力观察微调量,如有异议,装夹指示表检验微调量。6.4工作面表面粗糙度和平面度
JB/T10011—-2010
用表面粗糙度比较样块目测比较工作面表面粗糙度。如有异议,用表面粗糙度测量仪检验。用1级刀口形直尺以光隙法检验。检验时,分别在座体工作面的长边、短边方向和对角线位置上进行,见图3。
图3座体工作面平面度的检验方法万能表座座体工作面平面度的确定方法如下:一在座体工作面长边、对角线方位上检查时,只允许中间有间隙,其中最大间隙量作为平面度;在座体工作面短边方位上检查时,平面度的确定应避照“最小条件”,即包容座体两工作面的两平行平面的区域(距离)应最小,并以此距离(即间隙)作为平面度,见图4。在座体工作面边缘1mm范围内不计平面度误差。座体工作面
最小区域
以此作为平面度
图4座体工作面在短边方向检查时判断最小区域示意图6.5变形量
将被检表座放在2级平板上,横杆置于100mm以上高度,悬伸长度按图5尺寸,锁紧各紧固螺母,把检验柱2放入表夹孔内夹紧,调节装夹在磁性表座上分度值/分辨力不大于0.01mm的指示表接触检验柱,并对零。当在检验柱挂上质量为100g的码后,读取指示表上的示值,上述检验重复三次,取其算术平均值作为表座变形量。见图5(图中立柱轴线垂直于平板平面)。2)检验柱尺寸为Φ8h7、长20mm或4h7$6h7Φ10h7、长20mm,两端面表面粗糙度不应大于Ra0.4μm,材料为钢件。
JB/T10011—2010
平板;2-
7标志与包装
7.1表座上应标有:
被检表座:3-
a)制造企业名称或注册商标;
b)产品名称。
7.2表座的包装盒上应标有:
a)制造企业名称或注册商标:
b)产品名称;
c)型式。
磁性表座;4——码;5—
一检验柱;6——指示表。
图5变形量8检验
7.3表座在包装前应经防锈处理,并妥善包装。不得因包装不善而在运输过程中损坏产品。7.4表座经检验符合本标准要求的,应附有产品合格证。产品合格证上应标有本标准的标准号利出厂日期。
华人民
机械行业标准
万能表座
JB/T10011—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码:100037
210mm×297mm0.75印张·13千字2010年7月第1版第1次印刷
定价:12.00元
书号:15111·9835
网址:http://www.cmpbook.com编辑部电话:
直销中心电话:
(010)88379778
(010)88379693
封面无防伪标均为盗版
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
