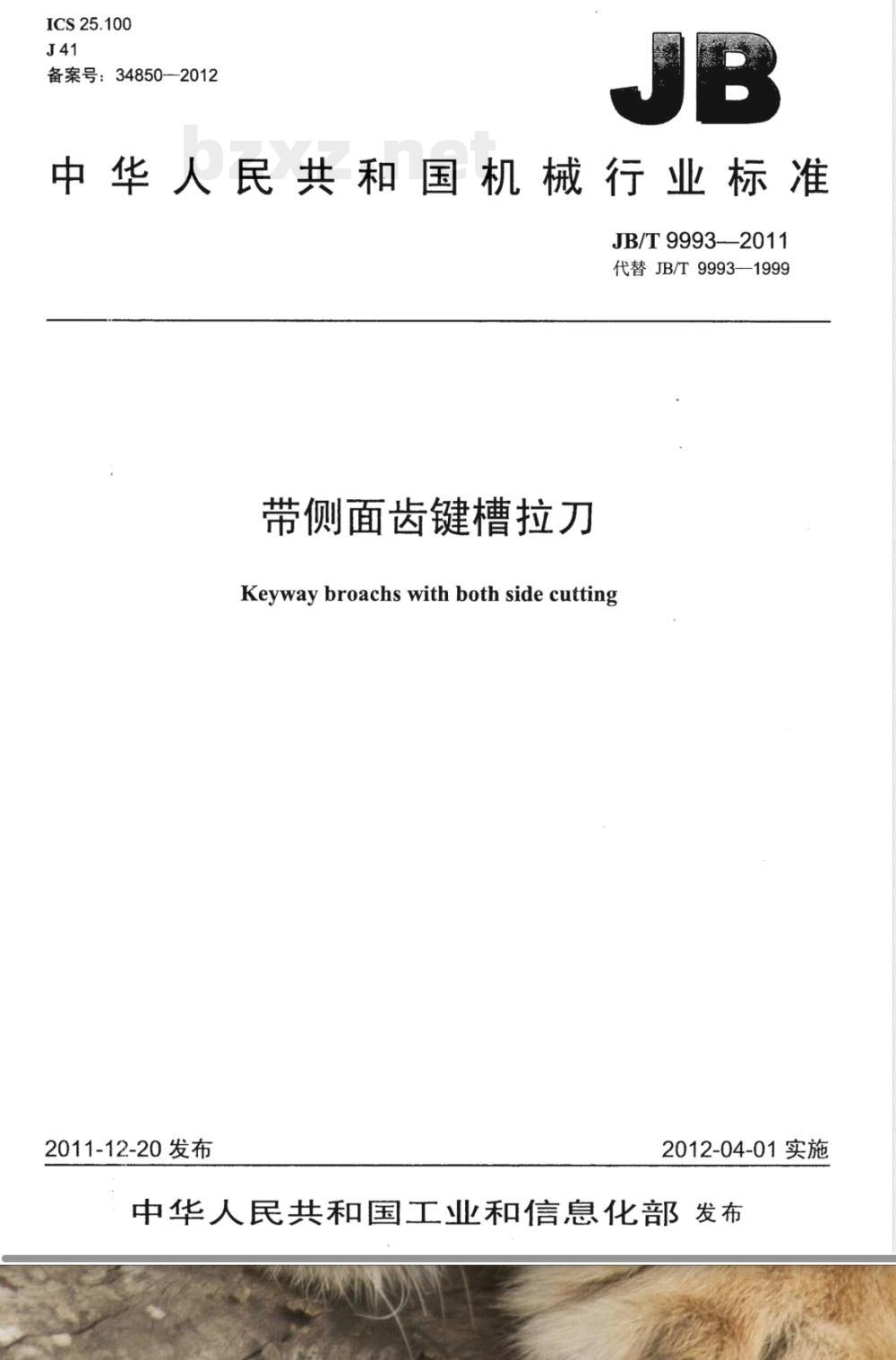

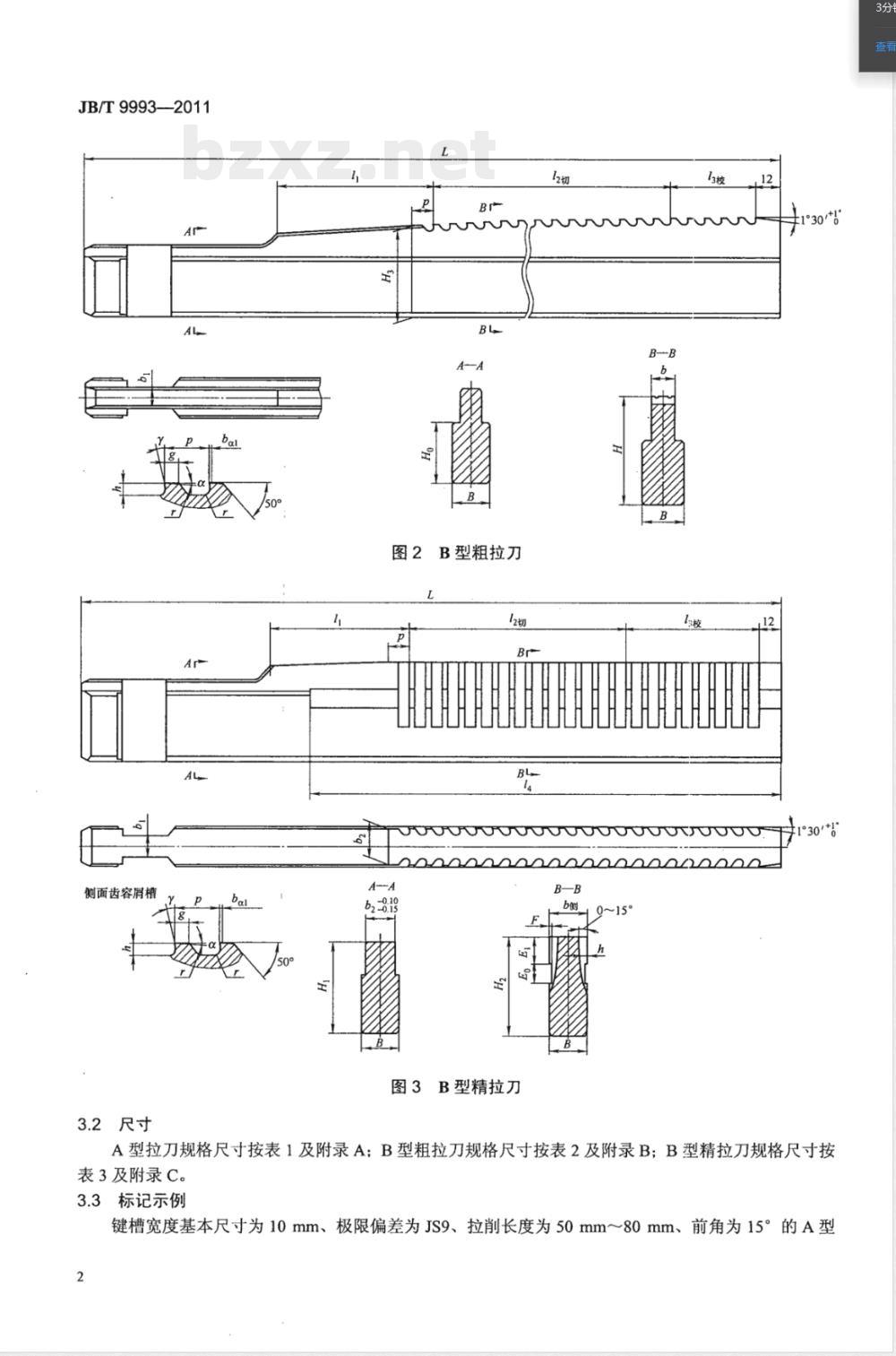

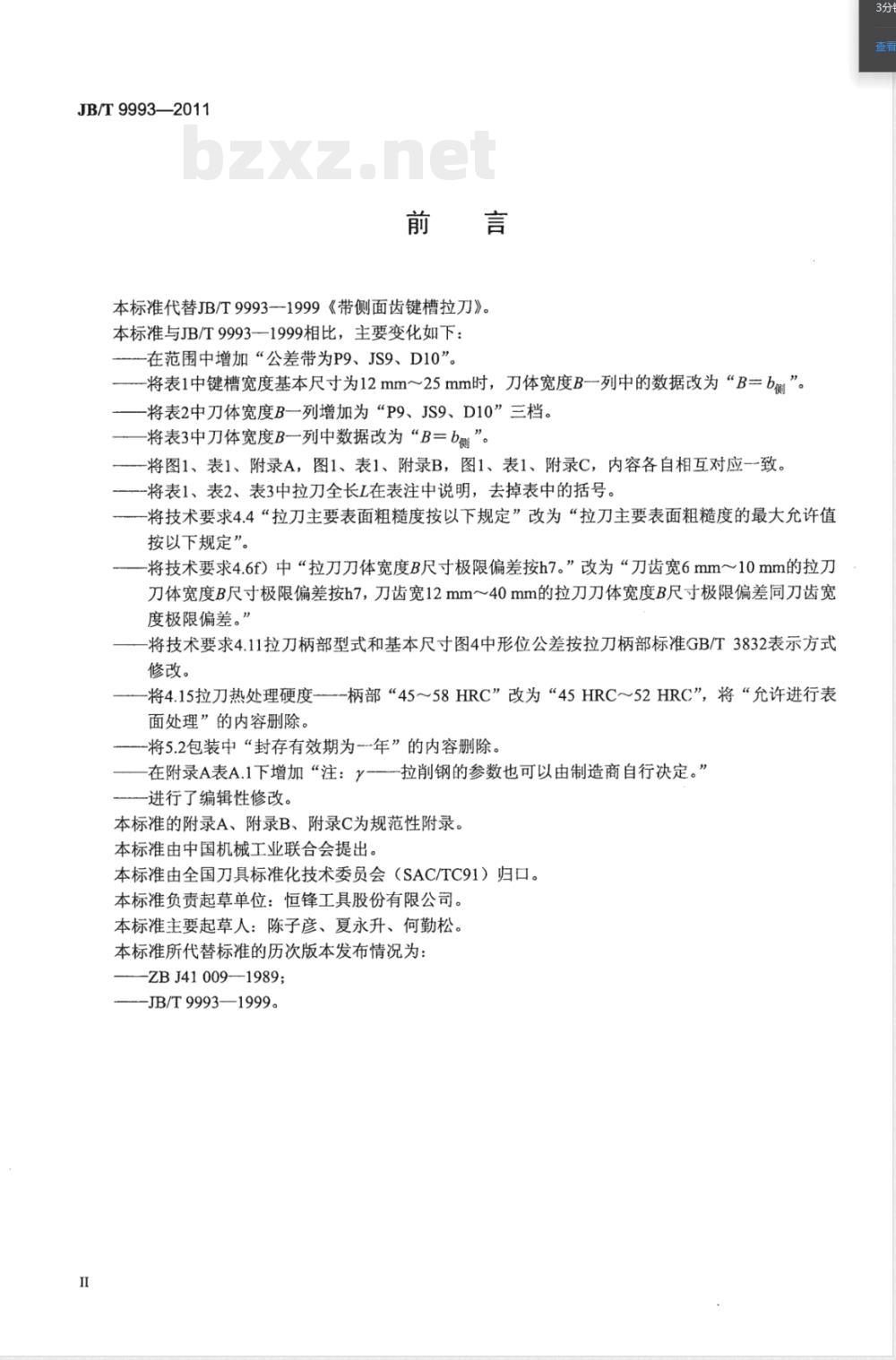

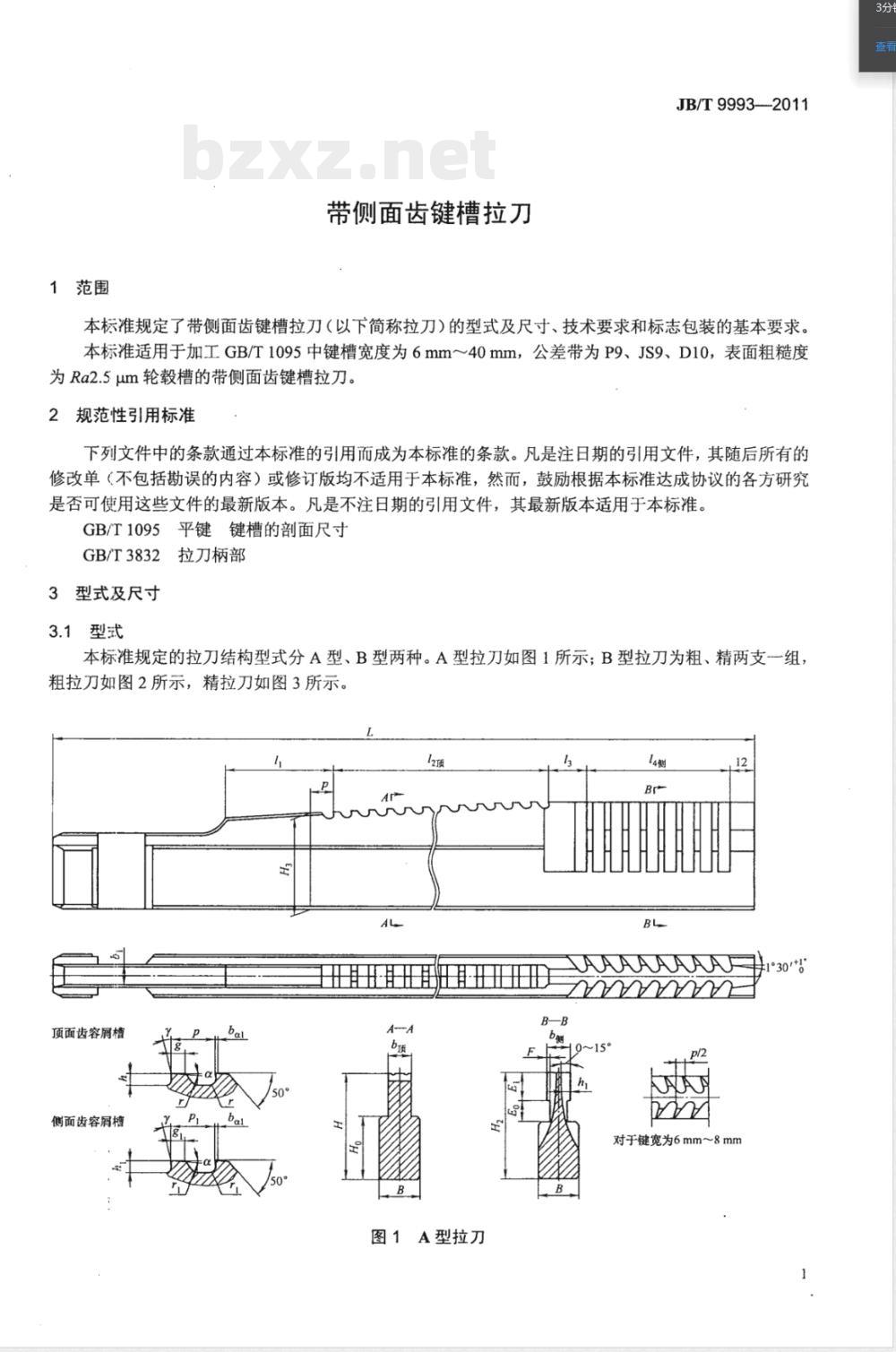

ICS 25.100 J41 备案号：34850—2012 中华人民共和国机械行业标准 JB/T 9993—2011 代替 JB/T 9993—1999 带侧面齿键槽拉刀 Keyway broachs with both side cutting 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准代替JB/T 9993—1999《带侧面齿键槽拉刀》。与JB/T 9993—1999相比，本标准主要变化如下： 在范围中增加“公差带为P9、JS9、D10”。 将技术要求及尺寸表相关内容进行了调整和统一修订。 将刀体宽度B相关极限偏差规定进行修订，部分按h7执行。 修改拉刀主要表面粗糙度表述为最大允许值。 删除表面处理相关内容及包装中封存有效期规定。 对附录结构尺寸及齿升表进行了规范化修订。 本标准的附录A、附录B、附录C为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准负责起草单位：恒锋工具股份有限公司。 本标准主要起草人：陈子彦、夏永升、何勤松。 本标准所代替标准的历次版本发布情况为：ZB J41 009—1989；JB/T 9993—1999。 1 范围 本标准规定了带侧面齿键槽拉刀（以下简称拉刀）的型式及尺寸、技术要求以及标志与包装的基本要求。 本标准适用于加工GB/T 1095中键槽宽度为6mm～40mm、公差带为P9、JS9、D10、表面粗糙度Ra2.5μm轮毂槽的带侧面齿键槽拉刀。 2 规范性引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用最新版本。 GB/T 1095 平键键槽的剖面尺寸 GB/T 3832 拉刀柄部 3 型式及尺寸 3.1 型式 本标准规定的拉刀结构型式分A型、B型两种。 A型拉刀如图1所示；B型拉刀为粗、精两支一组，粗拉刀如图2所示，精拉刀如图3所示。 3.2 尺寸 A型拉刀规格尺寸按表1及附录A；B型粗拉刀规格尺寸按表2及附录B；B型精拉刀规格尺寸按表3及附录C。 3.3 标记示例 键槽宽度基本尺寸为10mm、公差JS9、拉削长度50mm～80mm、前角15°的A型带侧面齿键槽拉刀，其标记为： 带侧面齿键槽拉刀 A10 JS9 15° 50~80 JB/T 9993—2011 4 技术要求 （原文为尺寸表及技术要求章节，内容涉及拉刀结构参数、齿形及加工要求，详见标准正文及附录A、B、C。） 5 标志和包装 5.1 标志 （按标准规定执行） 5.2 包装 （按标准规定执行，原标准中封存有效期等内容已删除） 附录A（规范性附录）A型拉刀结构尺寸和齿升表 附录B（规范性附录）B型粗拉刀结构尺寸和齿升表 附录C（规范性附录）B型精拉刀结构尺寸和齿升表 图1 A型拉刀 图2 B型粗拉刀 图3 B型精拉刀
