【其他行业标准】 电镀金刚石铰刀

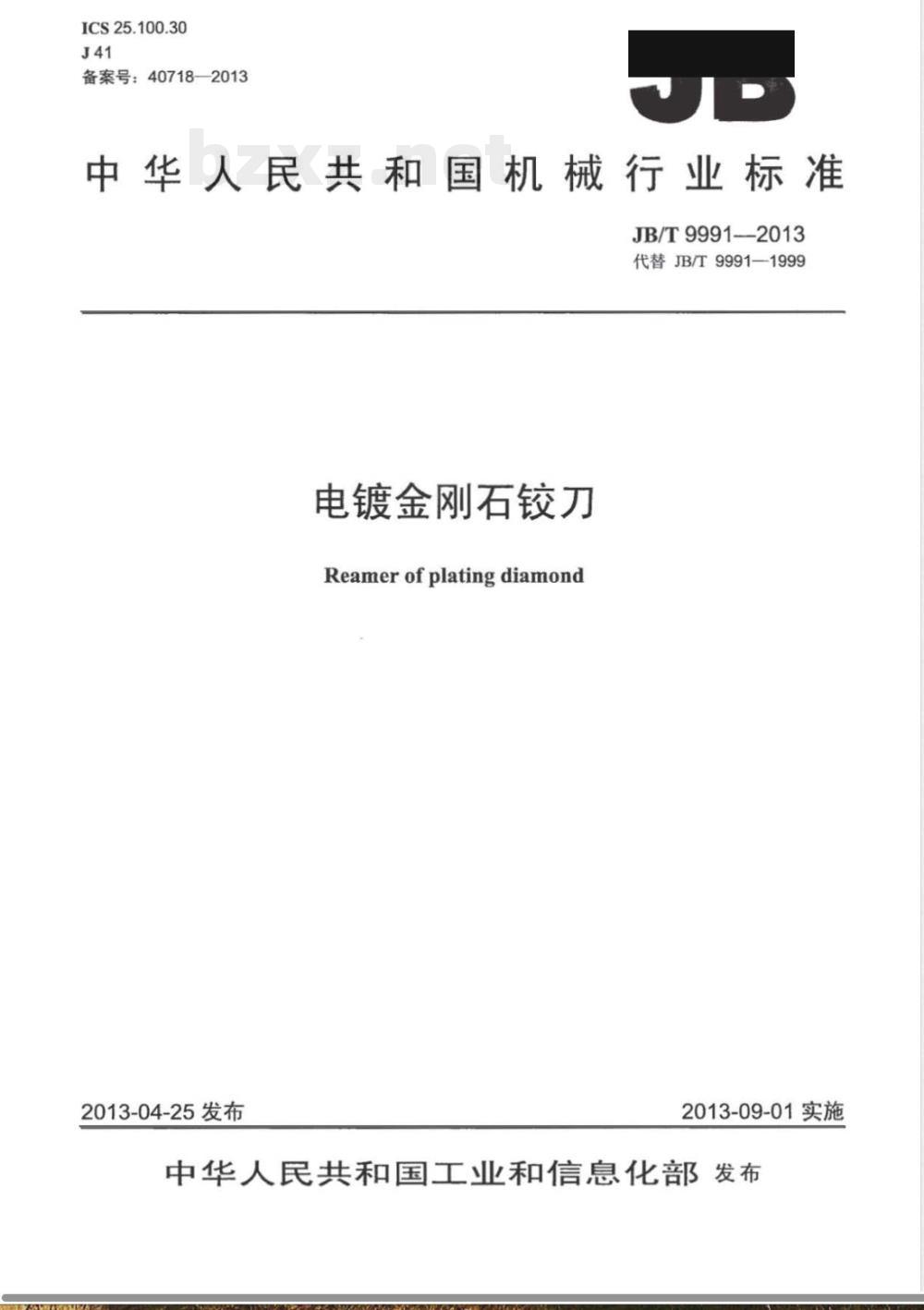

ICS25.100.30
备案号：40718—2013
中华人民共和国机械行业标准
JB/T9991—2013
代替JB/T9991-1999
电镀金刚石铰刀
Reamerofplatingdiamond
2013-04-25发布
2013-09-01实施

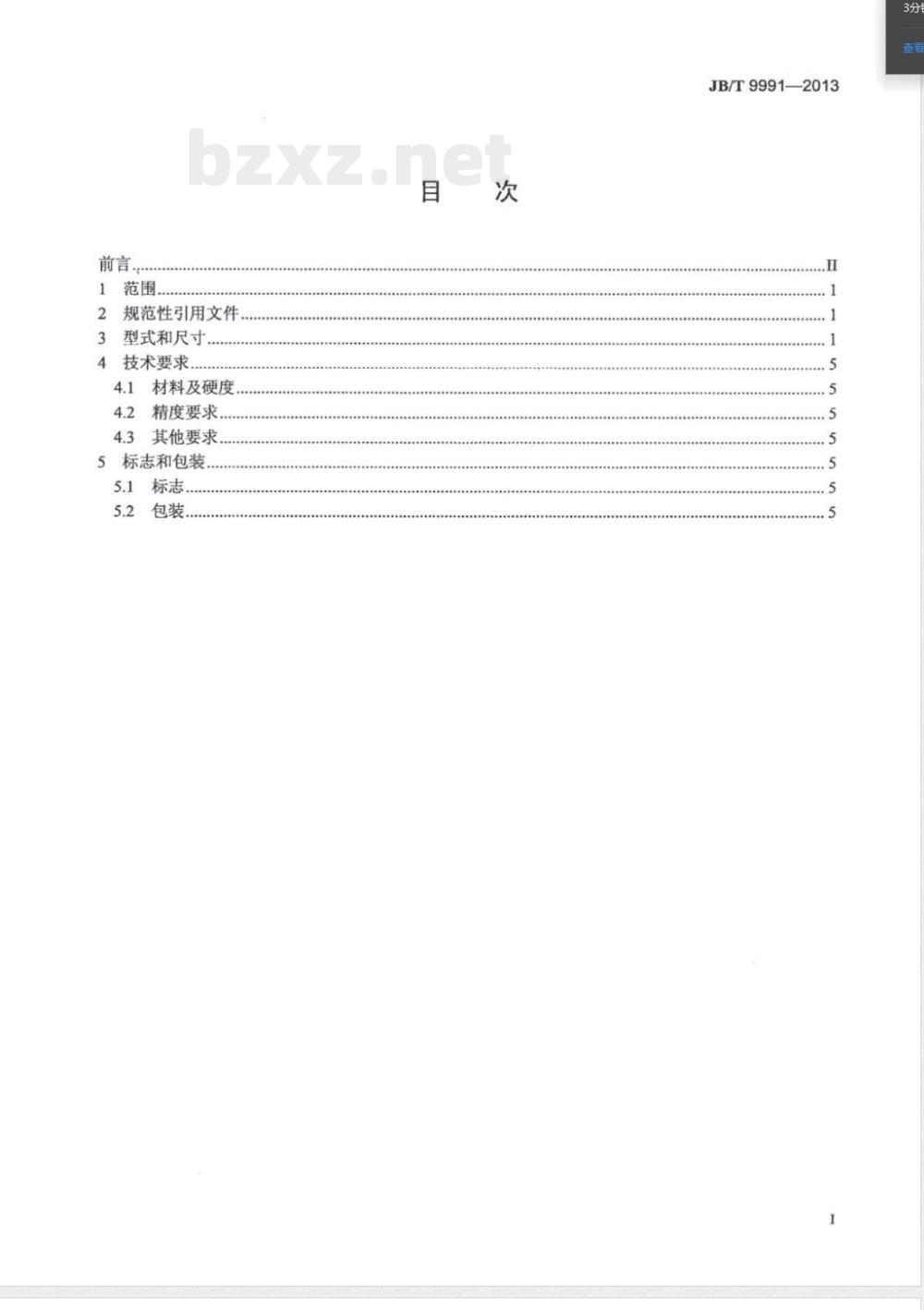

中华人民共和国工业和信息化部发布前言：
2规范性引用文件Www.bzxZ.net
3型式和尺寸
4技术要求，
4.1材料及硬度
4.2精度要求
4.3其他要求，
5标志和包装，
5.1标志.
JB/T9991—2013
JB/T9991—2013

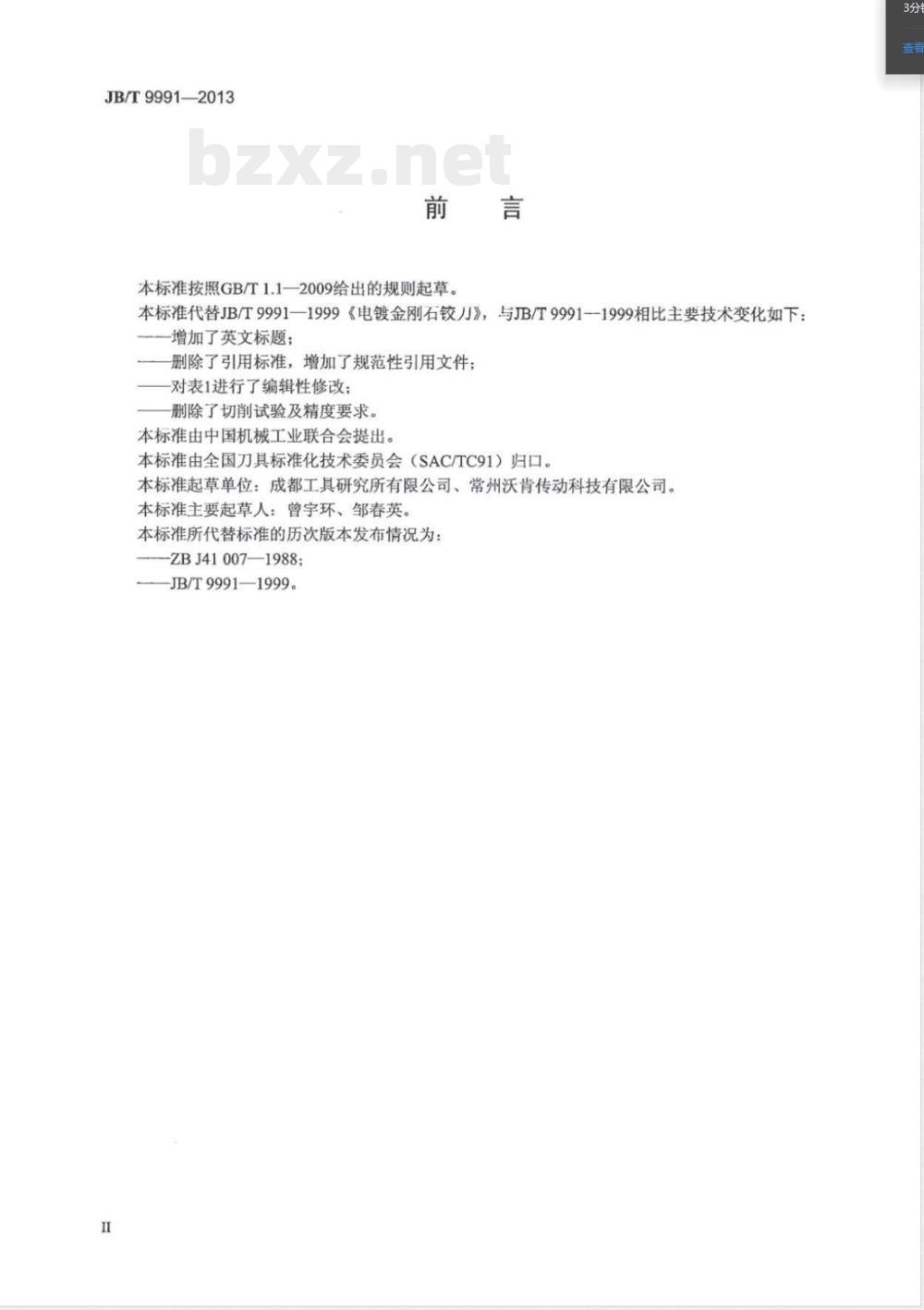

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T9991—1999《电镀金刚石铰刀》，与JB/T9991-1999相比主要技术变化如下：-增加了英文标题；
删除了引用标准，增加了规范性引用文件；-对表1进行了编辑性修改；
删除了切削试验及精度要求。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准起草单位：成都工具研究所有限公司、常州沃肯传动科技有限公司。本标准主要起草人：曾宇环、邹春英。本标准所代替标准的历次版本发布情况为：ZBJ41007—1988;
—JB/T9991—1999。

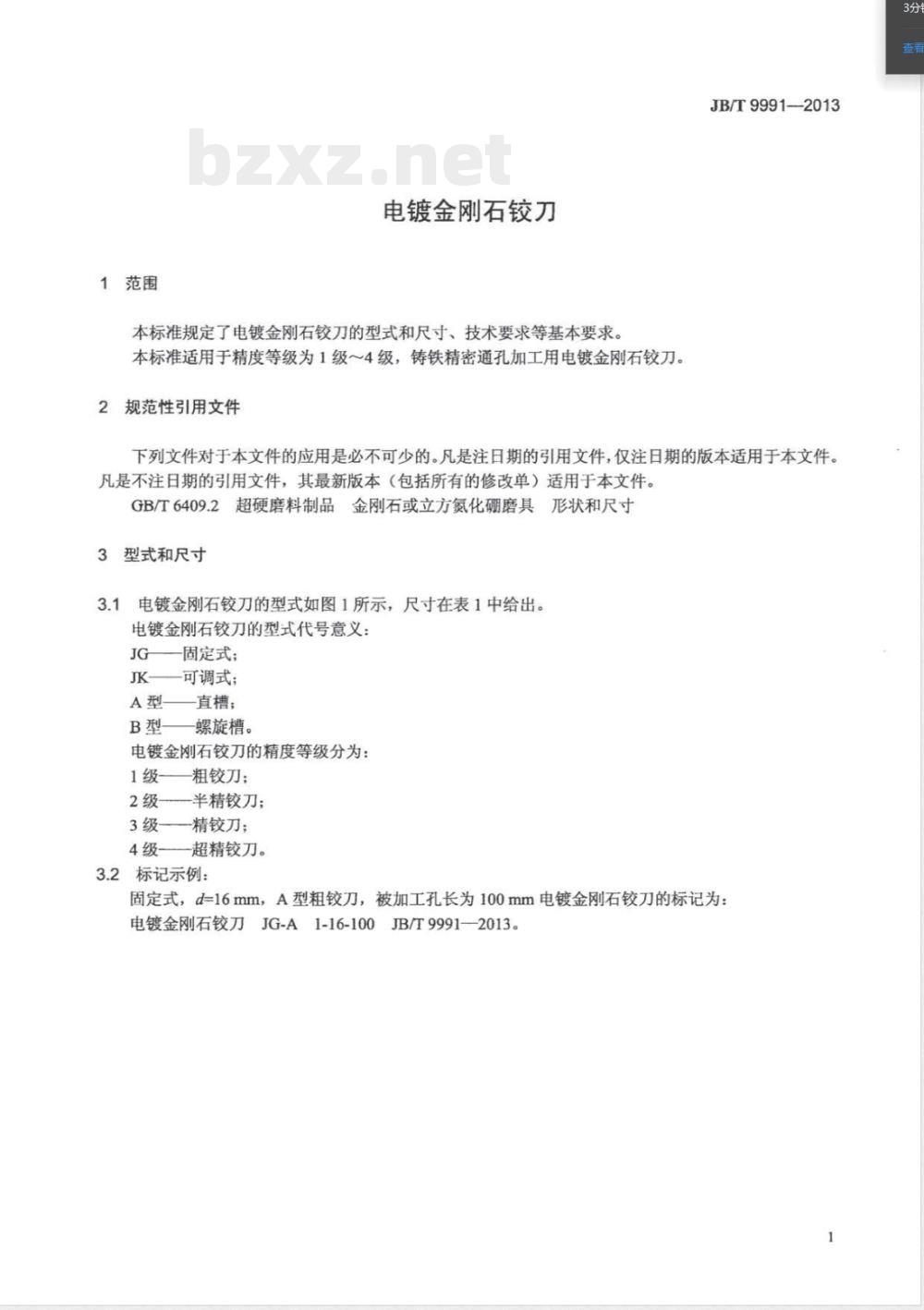

1范围
电镀金刚石铰刀
本标准规定了电镀金刚石刀的型式和尺寸、技术要求等基本要求。本标准适用于精度等级为1级～4级，铸铁精密通孔加工用电镀金刚石铰刀。规范性引用文件
JB/T9991—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6409.2超硬磨料制品金刚石或立方氮化硼磨具形状和尺寸3
型式和尺寸
3.1电镀金刚石铰刀的型式如图1所示，尺寸在表1中给出。电镀金刚石铰刀的型式代号意义：JG——固定式；
JK——可调式：
A型—直槽；
B型螺旋槽。
电镀金刚石铰刀的精度等级分为：1级——粗铰刀；
2级—半精铰刀；
3级——精铰刀；
4级—一超精铰刀。
2标记示例：
固定式，d=16mm，A型粗铰刀，被加工孔长为100mm电镀金刚石铰刀的标记为：电镀金刚石铰刀
JG-A1-16-100JB/T9991—2013。1
JB/T9991—2013
植数Z
槽数Z
植数2
植数Z
JG-A型
>10~12
>12~14
>14~Φ18
>18~22
>22~26
>$26~$30
被加工
≤100
≤150
≤100
≤150
型式与尺寸
单位为意米
JB/T9991-—2013
>35~40
>40~45
>45~50
被加工
≤150
≤100
≤150
≤200
≤200
即从0.03mm调至0.07mm，
JK-A、JK-B可调量为0.1mm，
表1(续)
型式与尺寸
D (h8)
JB/T9991-2013
4技术要求
4.1材料及硬度
磨料-人造金刚石JR2;
JG-A（B）刀体为40Cr，热处理硬度38HRC～42HRC；JK-A刀套为40Cr，热处理硬度35HRC～40HRCJK-B刀套为HT300。
精度要求
前后导向外圆的圆度公差为0.005mm，圆柱度公差为0.005mm/100mm。前导向外圆表面粗糙度值Ra0.63um，后导向外圆表面粗糙度值Ra0.16μm。刀柄与前后导向部分的同轴度公差为0.015mm。4.3其他要求
JB/T9991-2013
镀层结合力、金刚石粘结牢度、金刚石颗粒分布均匀性及外观等质量检查按GB/T6409.2的规定。5标志和包装
5.1标志
5.1.1铰刀上应标志：
a）制造厂或销售商的商标；
b）铰刀基本直径、型式及精度等级。5.1.2包装盒上应标志：
a）制造厂或销售商名称、地址和商标：b）铰刀标记；
c）件数；
d）制造年月。
5.2包装
铰刀在包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。5
JB/T9991-2013
