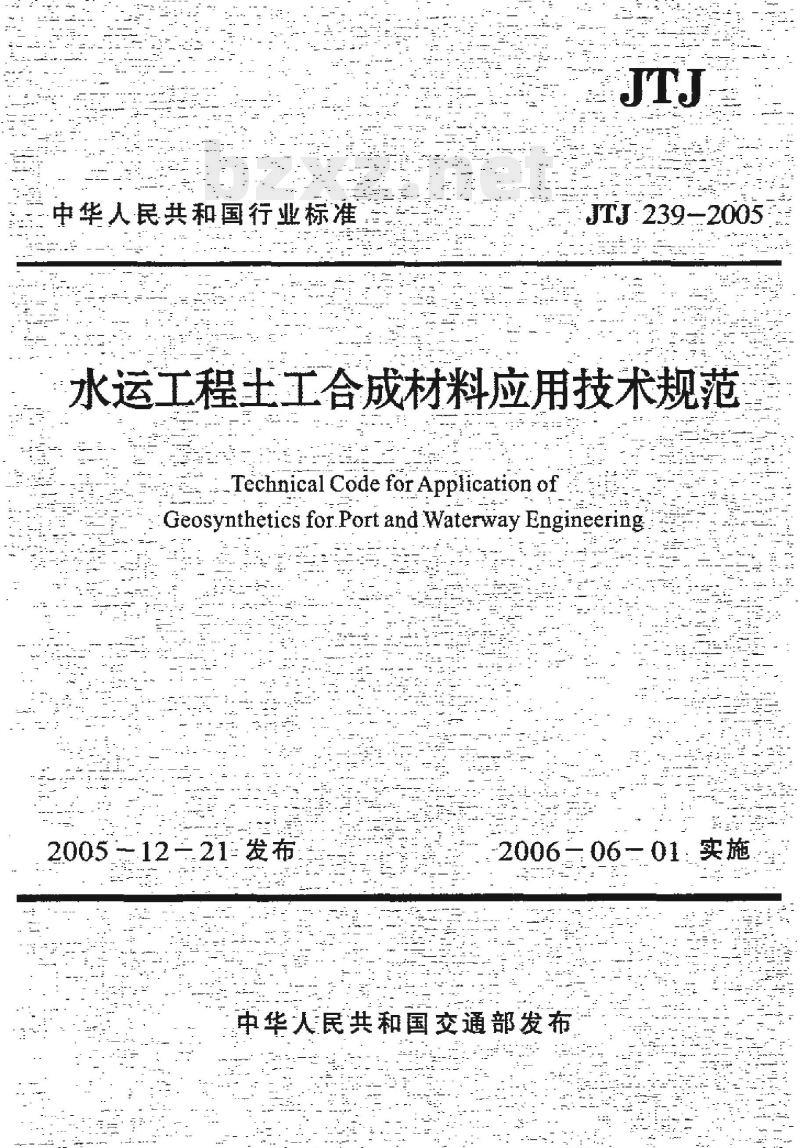

【JT交通运输标准】 水运工程土工合成材料应用技术规范

中华人民共和国行业标准
JTJ:239-2005
水运工程王工合成材料应用技术规范Technical CodeforApplicationof: Geosynthetics for.Port and Waterway Engineering51221发布
2006—06－01：实施
中华人民共和国交通部发布

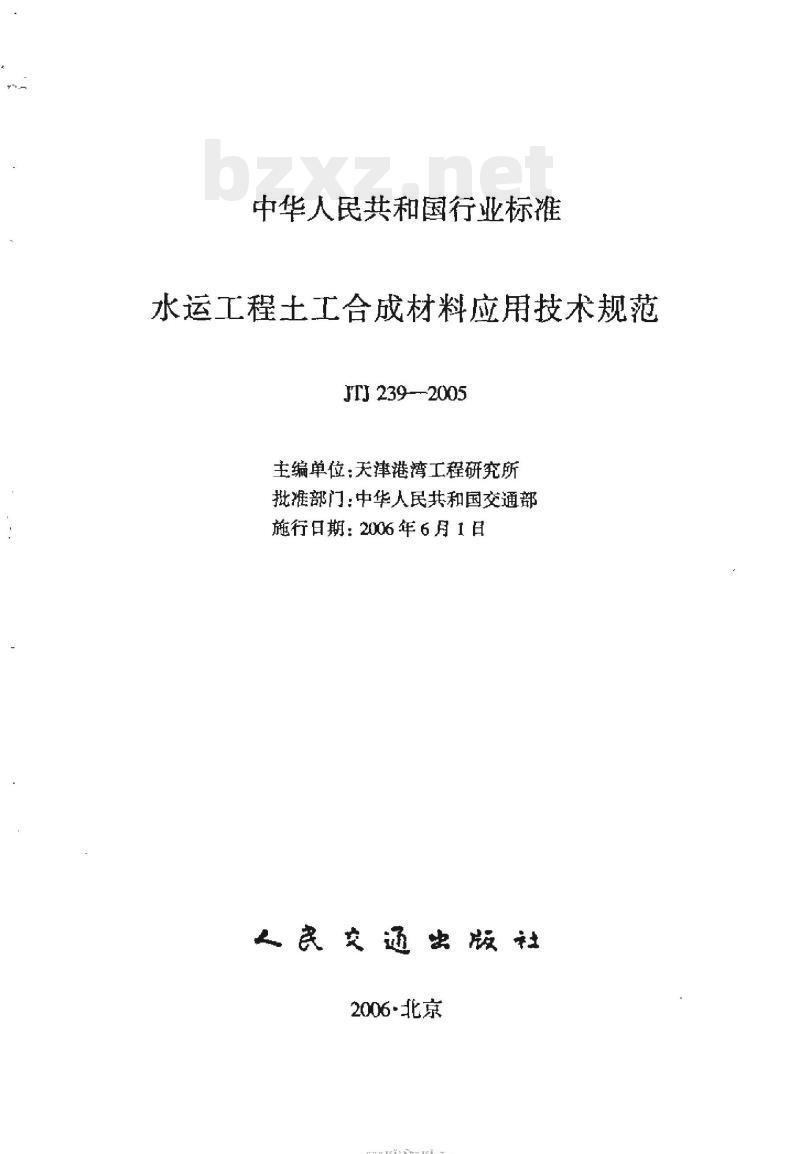

中华人民共和国行业标准
水运工程土工合成材料应用技术规范JTJ239--2005
主编单位：天津港湾工程研究所批准部门：中华人民共和国交通部施行日期：2006年6月1日wwW.bzxz.Net
人民交通出版社
2006·北京
HiikAoNiKAca-

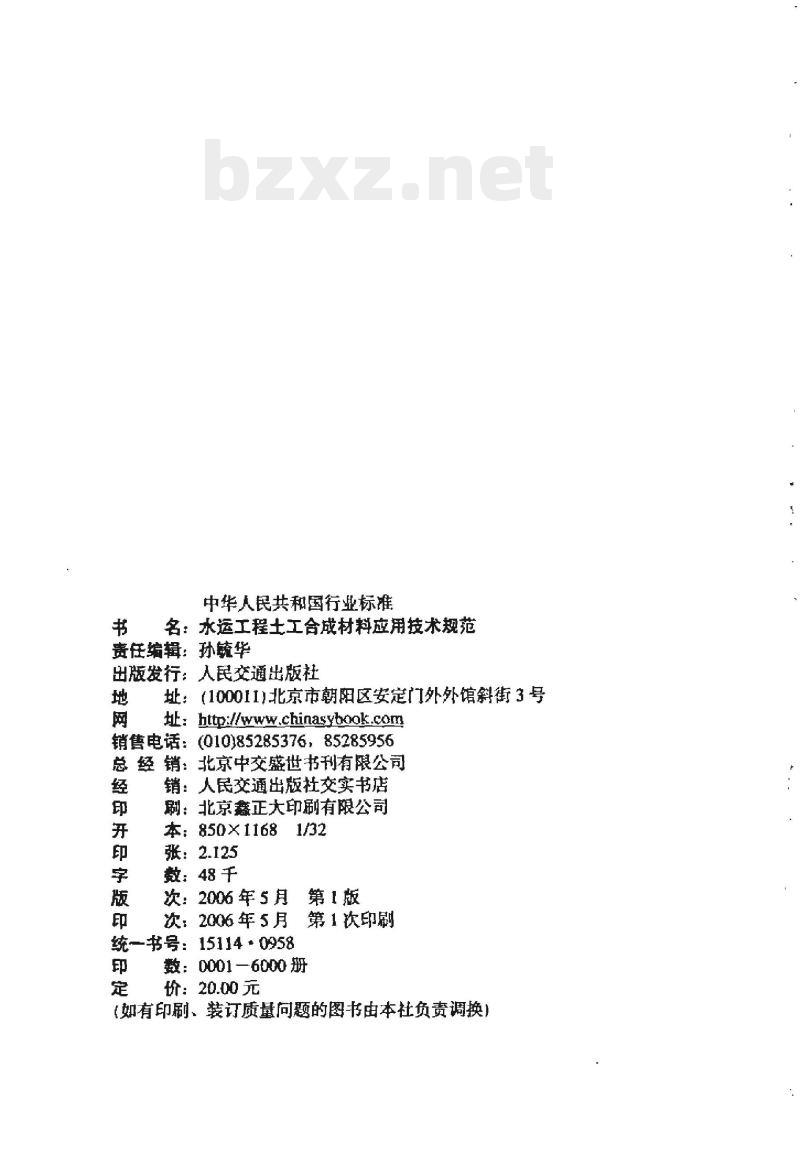

中华人民共和国行业标准
书名：水运工程土工合成材料应用技术规范贵任编辑：孙毓华
出版发行：人民交通出版社
地址：（100011)北京市朝阳区安定门外外馆斜街3号网
址: http://chinasybook.com销售电话：（010)85285376，85285956总经销：北京中交盛世书刊有限公司经
销：人民交通出版杜交实书店
刷：北京鑫正大印刷有限公司
本： 850X11681/32
张：2.125
数：48千
次：2006年5月第1版
次：2006年5月第1次印刷
统一书号：15114·0958
数：00016000册
价：20.00元

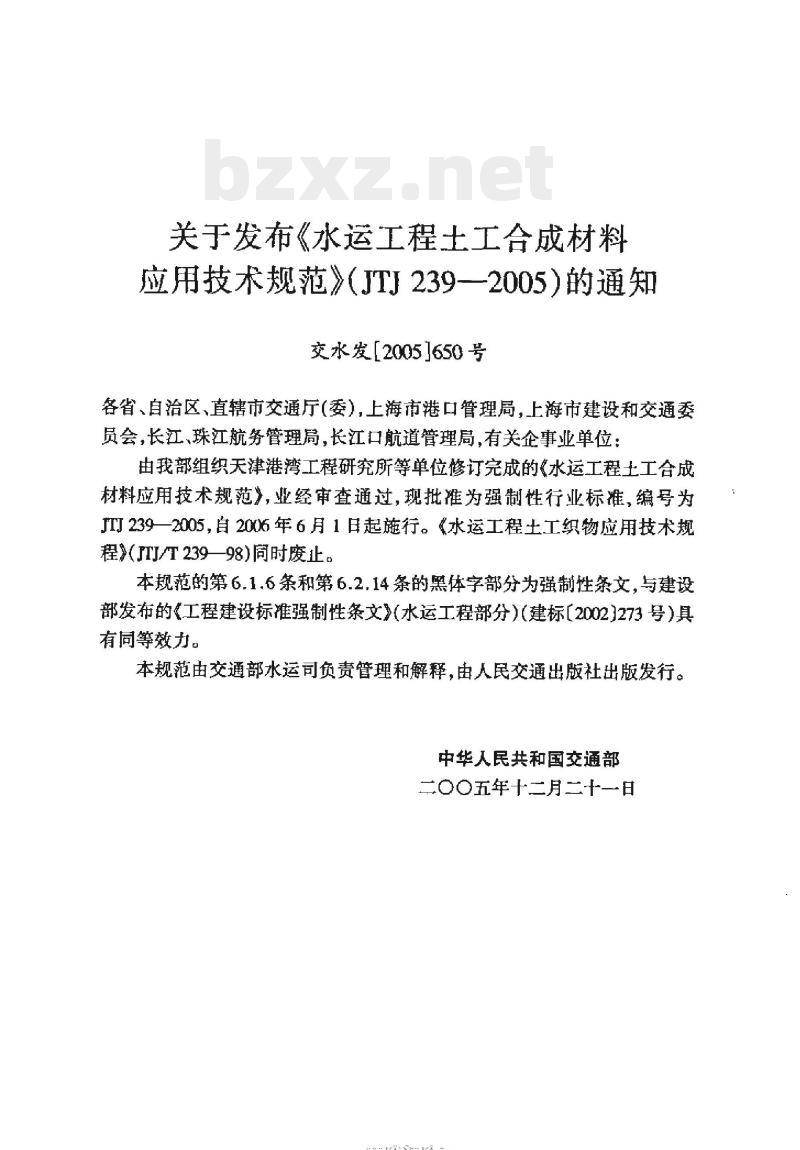

（如有印刷、装订质量问题的图书由本社负责调换）关于发布《水运工程土工合成材料应用技术规范》（JTI239-一2005）的通知交水发[2005]650号
各省、自治区、直辖市交通厅（委），上海市港口管理局，上海市建设和交通委员会，长江、珠江航务管理局，长江口航道管理局，有关企事业单位：由我部组织天津港湾工程研究所等单位修订完成的《水运工程土工合成材料应用技术规范》，业经审查通过，现批准为强制性行业标准，编号为JTI239—2005，自2006年6月1日起施行。《水运工程土工织物应用技术规程》（JTJ/T239—98)同时废止。本规范的第6.1.6条和第6.2.14条的黑体字部分为强制性条文，与建设部发布的《工程建设标准强制性条文》（水运工程部分）（建标【2002]273号）具有同等效力。
本规范由交通部水运司负责管理和解释，由人民交通出版社出版发行。中华人民共和国交通部
二〇〇五年十二月二十一日
iiKAoNiiKAca

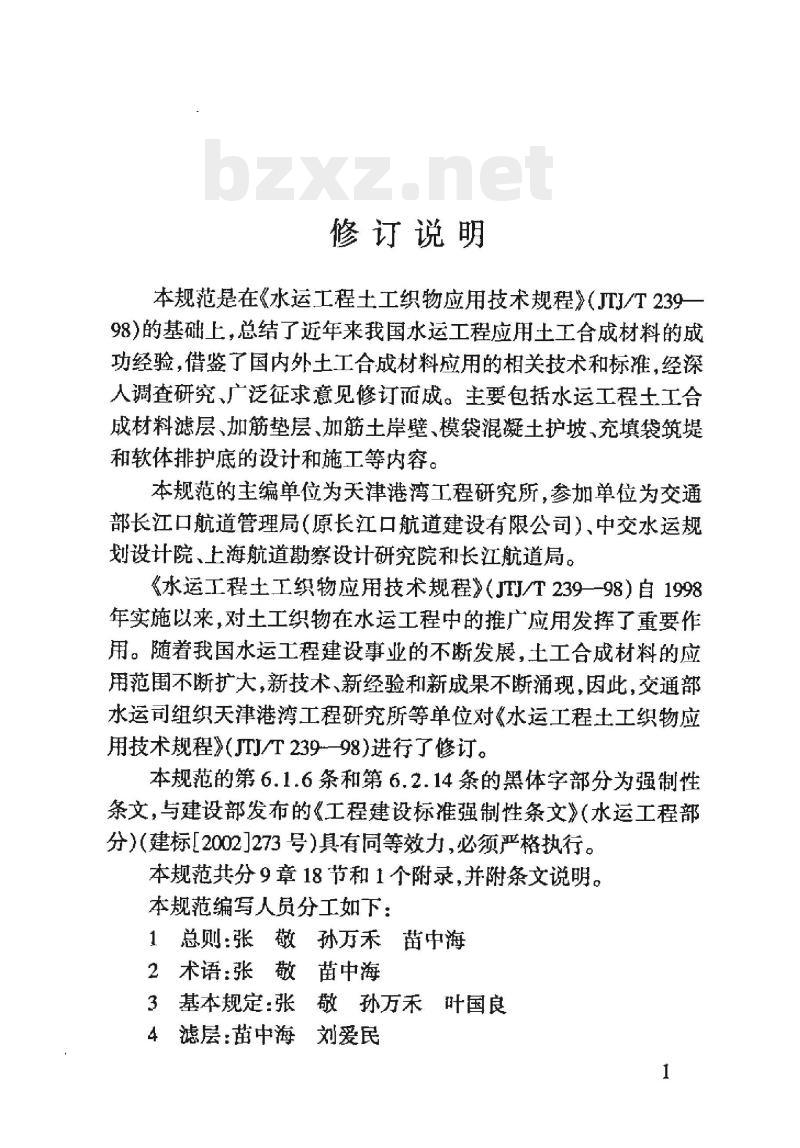

修订说明
本规范是在《水运工程土工织物应用技术规程》（JTJ/T239一98)的基础上，总结了近年来我国水运工程应用土工合成材料的成功经验，借鉴了国内外土工合成材料应用的相关技术和标准，经深人调查研究、广泛征求意见修订而成。主要包括水运工程士工合成材料滤层、加筋垫层、加筋土岸壁、模袋混凝土护坡、充填袋筑堤和软体排护底的设计和施工等内容。本规范的主编单位为关津港湾工程研究所，参加单位为交通部长江口航道管理局（原长江口航道建设有限公司）、中交水运规划设计院、上海航道勘察设计研究院和长江航道局。《水运工程土工织物应用技术规程》（JTJ/T239—-98）自1998年实施以来，对土工织物在水运工程中的推广应用发挥了重要作用。随着我国水运工程建设事业的不断发展，土工合成材料的应用范围不断扩大，新技术、新经验和新成果不断涌现，因此，交通部水运司组织天津港湾工程研究所等单位对《水运工程土工织物应用技术规程》（JTJ/T239--98)进行了修订。本规范的第6.1.6条和第6.2.14条的黑体字部分为强制性条文，与建设部发布的《工程建设标准强制性条文》（水运工程部分）（建标[2002]273号）具有同等效力，必须严格执行。本规范共分9章18节和1个附录，并附条文说明。本规范编写人员分工如下：
1总则：张孙万禾苗中海
2术语：张　敬苗中海
3基本规定：张敬孙万禾叶国良
4滤层：苗中海刘爱民
加筋垫层：黄传志叶国良苗中海S
6　加筋土岸壁：燕太祥　张　珊　张志平7模袋混凝土护坡：谈泽炜孙万禾8充填袋筑堤：陈学良张景明戴承礼9软体排护底：张景明陈学良胡义龙李国祥附录A：张敬
本规范于2005年9月28日通过部审，2005年12月21日发布，自2006年6月1日起实施。
本规范由交通部水运司负责管理和解释。请各有关单位在使用过程中，将发现的问题和意见及时函告交通部水运司（地址：北京市建国门内大街11号，交通部水运司工程技术处，邮政编码：100736）和本规范管理组（地址：天津市河西区大沽南路1474号，天津港湾工程研究所，邮政编码：300222），以便再修订时参考。TiikAoNikAca
基本规定
4滤层
--++.+++.++-
一般规定
5加筋垫层
一般规定
6加筋土岸壁
6.1一般规定
模袋混凝士护坡·
一般规定
充填袋筑堤
般规定
9软体排护底·
一般规定
9.2设计
9.3施工
附录A本规范用词用语说明
附加说明本规范主编单位、参加单位、主要起草人、总校人员和管理组人员名单
附条文说明
iiikAoNniKAca
1总则
1.0.1为统一水运工程土工合成材料应用技术要求，保证工程质量，制定本规范。
1.0.2本规范适用于水运工程土工合成材料滤层、加筋垫层、加筋土岸壁、模袋混凝土护坡、充填袋筑堤和软体排护底的设计和施工。
1.0.3本规范结构设计采用定值单一安全系数法。1.0.4重大工程和有特殊要求的工程，应对土工合成材料的应用进行专门的技术经济论证。
1.0.5水运工程土工合成材料应用的设计和施工除应符合本规范规定外，尚应符合国家现行有关标准的规定。1
2.0.1土工合成材料
2术　语　
土木工程中应用的土工织物、土工膜、土工复合材料和特种土工合成材料等高分子聚合物材料的总称。2.0.2土工织物
具有透水性的土工合成材料，按制造方法分为织造士工织物和非织造土工织物，
2.0.3织造土工织物
由纤维纱或长丝等按一定方向排列，经机械织成的布状土工织物，按加工工艺分为编织土工织物、机织土工织物和针织土工织物。
2.0.4非织造士工织物
由短纤维或长丝按随机或定向排列，经机械缠合、热粘或化粘形成的絮状或布状土工织物。
2.0.5土工膜
相对不透水的膜状土工合成材料。2.0.6土工复合材料
由两种或两种以上土工合成材料复合而成的土工合成材料。2.0.7特种士工合成材料
经过特殊工艺制成的具有特殊用途的土工合成材料，包括士工模袋、土工格栅、土工带和土工网等材料。2.0.8土工模袋
由双层高强土工织物制成的对灌注的混凝土或砂浆起模板作用的连续或单独的袋状结构材料。2.0.9土工格栅
HiiKAoNiKAca
由抗拉条带形成的用于加筋的规则网状土工合成材料，其网孔可容周围士、石等穿人。
2.0.10 土工带
经挤压拉伸或再加筋制成的条带状抗拉土工合成材料。2.0.11 ±工网
经挤压或热粘制成的网目结扣的网状土工合成材料。2.0.12土工织物滤层
采用士工织物单独或与砂石料共同组成的倒滤结构层。2.0.13土工合成材料加筋垫层
由起加筋作用的土工合成材料与砂或砂石共同组成的垫层。2.0.14加筋土岸壁
由墙面结构、加筋土工合成材料和填料构成的岸壁结构。2.0.15模袋混凝土护坡
将混凝土或砂浆灌注到士工模袋内，固化后形成的模袋混凝土构成的护坡结构。
2.0.16充填袋筑
将砂土充填人土工织物袋内，形成的充填袋叠砌构成的堤坝结构。
2.0.17软体排
由土工合成材料及压载材料组成的用于护底或护滩的排体结构。
2.0.18梯度比
水流垂直通过土工织物和25mm厚土层的水力梯度与通过上覆50mm厚土层的水力梯度的比值。3
3基本规定
3.0.1水运工程土工合成材料根据工程要求，环境特点，施工条件等选用。选用时应考虑土工合成材料的物理性能、力学性能、水力学性能、耐久性和产品形态等指标，并应符合下列规定。3.0.1.1织造土工织物宜应用于加筋垫层、模袋混凝土护坡、充填袋筑堤和软体排护底、护工程。3.0.1.2非织造土工织物宜应用于土工织物滤层。3.0.1.3土工模袋宜应用于护坡工程。3.0.1.4土工带宜应用于加筋士岸壁工程。工网宜与土工织物结合应用于加筋垫层和土工织3.0.1.5
物滤层。
3.0.1.6土工格栅宜应用于加筋垫层和加筋土岸壁工程。3.0.1.7土工复合材料宜应用于土工织物滤层，软土地基加固和堤坝防渗工程。
3.0.2土工合成材料应用宜采取掩埋覆盖等防护措施。在暴露便用条件下，应选用具有防老化性能的土工合成材料。3.0.3长期受力的土工合成材料应考虑其强度随时间的衰减。3.0.4土工合成材料结构设计的荷载可按水运工程现行有关标准规定的标准值敢值。
3.0.5土工合成材料进场应提交出厂合格证明和试验检验报告，并应按设计要求和合同规定，对产品质量进行检验。3.0.6士工合成材料的主要物理性能、力学性能、水力学性能和耐久性等指标的测试方法应符合国家现行有关标准的规定。3.0.7土工合成材料进场后应存放在通风遮光处，严禁暴露日晒。
iiKAoNiKAca
