【JT交通运输标准】 船用通信、导航设备的安装、使用维护、修理技术要求全球定位系统(GPS)接收机

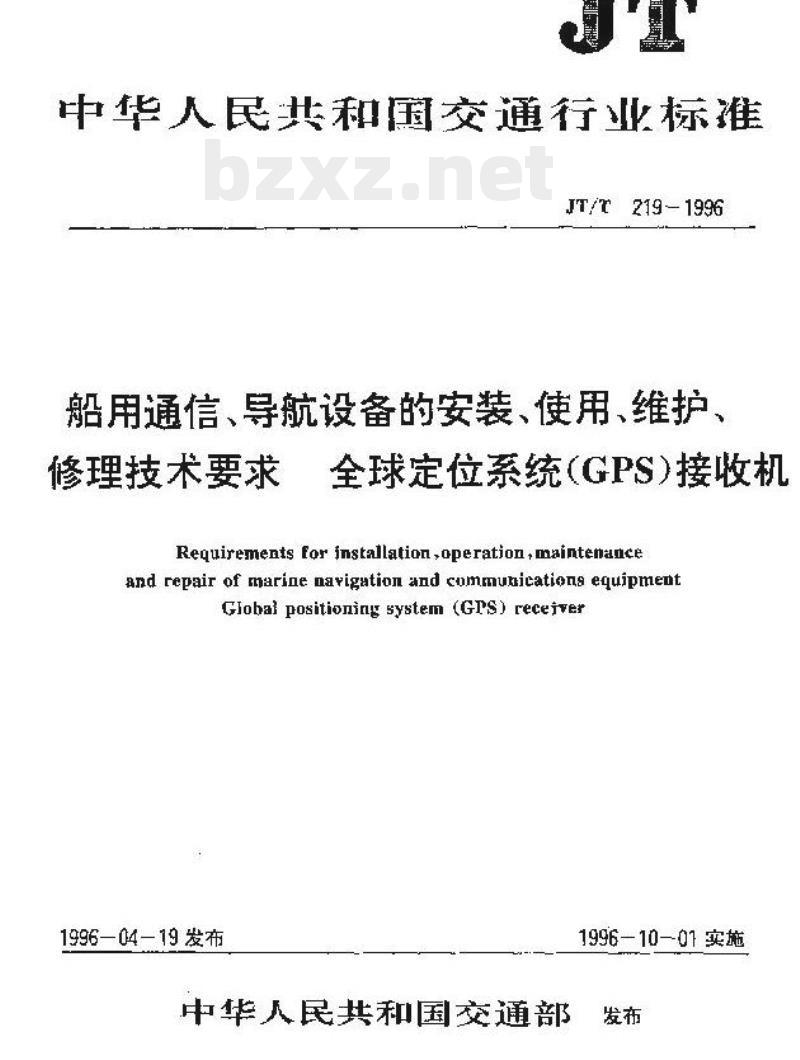

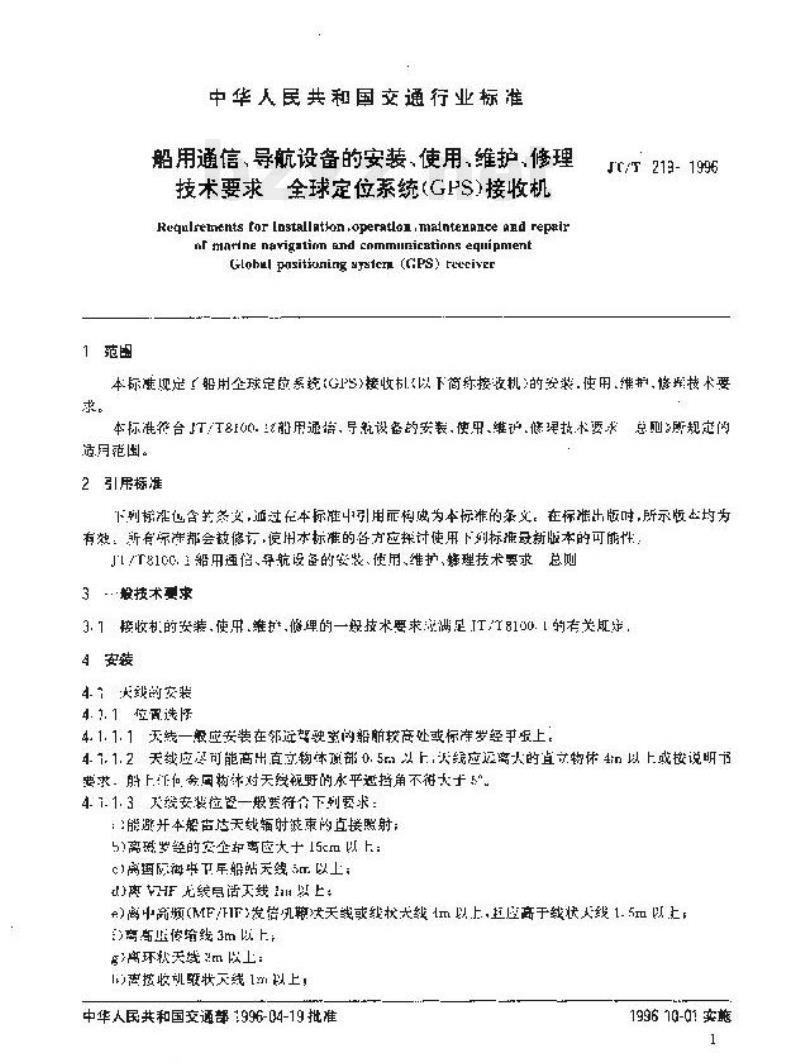

中华人民共和国交通行业标准 JT/T219-1996 船用通信、导航设备的安装、使用、维护、修理技术要求 全球定位系统（GPS）接收机 Requirements for installation, operation, maintenance and repair of marine navigation and communications equipment Global positioning system (GPS) receiver 1996-04-19发布 中华人民共和国交通部 1996-10-01实施 发布 1 范围 本标准规定了船用全球定位系统（GPS）接收机（以下简称接收机）的安装、使用、维护、修理技术要求。本标准适用于船用通信、导航设备的安装、使用、维护、修理技术要求总则适用范围。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。使用本标准的各方应注意使用下列标准最新版本的可能性： JT/T 8100 船用通信、导航设备的安装、使用、维护、修理技术要求 总则 3 一般技术要求 3.1 接收机的安装、使用、维护、修理应符合JT/T 8100的有关规定。 4 安装 4.1 天线的安装 4.1.1 位置选取 4.1.1.1 天线一般应安装在邻近驾驶室的船舶较高处或桅杆上。 4.1.1.2 天线应尽可能高出直立物体顶部0.5m以上，且应远离大型直立物体4m以上或按说明书要求安装，以避免对天线视野的遮挡。 4.1.1.3 天线安装位置一般应符合以下要求： （1）避免本船电磁辐射对天线的直接照射； （2）与高频设备保持一定安全距离（一般不小于15cm）； （3）远离国际海事卫星船站无线设备； （4）远离甚高频（VHF）天线； （5）离中高频（MF/HF）发射或接收天线及线状天线1m以上； （6）与雷达天线保持一定距离； （7）远离其他通信设备天线； （8）在条件受限时，应优先满足关键避让要求。 4.1.2 天线固定 4.1.2.1 天线固定装置应采用强度较高的金属材料制作，并牢固安装在船体结构上。 4.1.2.2 天线电缆连接接头应可靠连接，并必须用防水、防腐蚀胶带进行包扎，以防止海水侵蚀。 4.1.3 天线电缆的安装 4.1.3.1 天线电缆敷设路径应尽可能短，电缆弯曲半径应大于电缆直径的12倍（或按说明书要求），不得随意切断后再连接，如确需接长应按厂家要求处理。 4.1.3.2 一般天线电缆长度不宜超过8m，超过时应考虑使用天线放大器或采取相应措施。 4.1.3.3 天线电缆应尽量保持直线敷设，如必须弯曲，应符合最小弯曲半径要求。电缆应从接收机背面进入，并使用专用转接器避免锐角弯折。 4.1.3.4 天线电缆应每隔0.5～1m用电缆卡或固定带加以固定，避免受力变形。 4.1.3.5 电缆穿舱或穿通处应采取防水密封措施，确保不进水。
