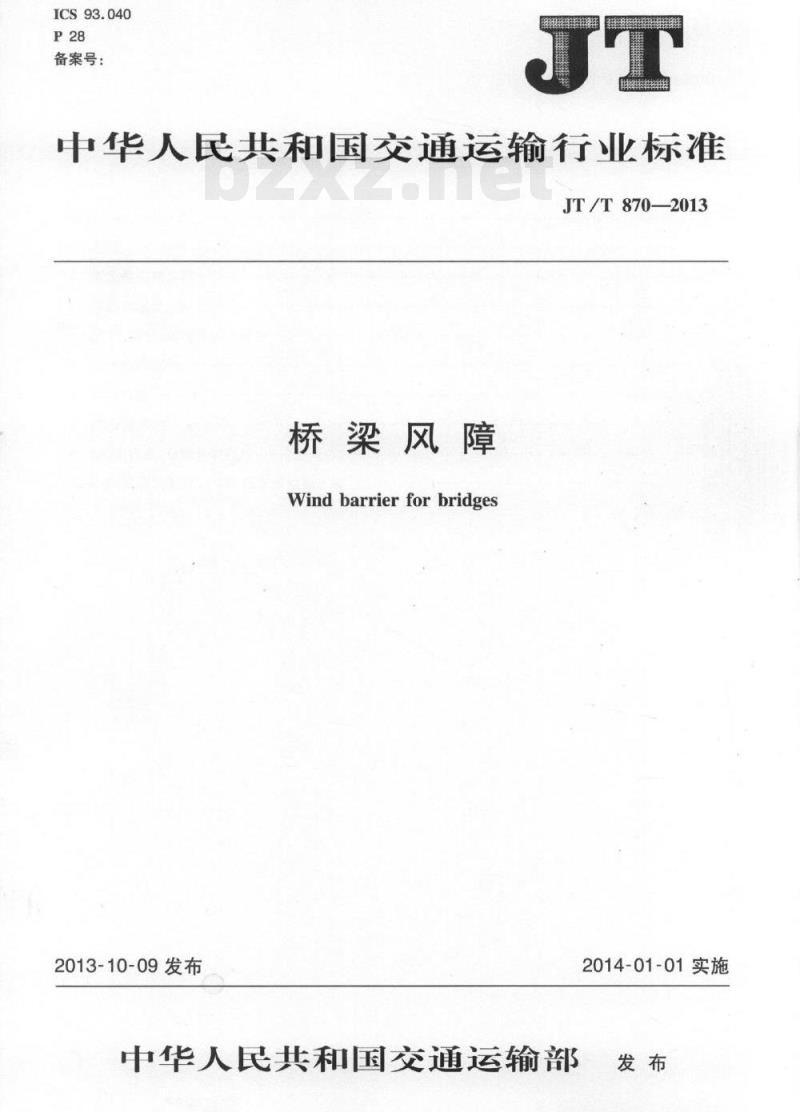

【JT交通运输标准】 桥梁风障

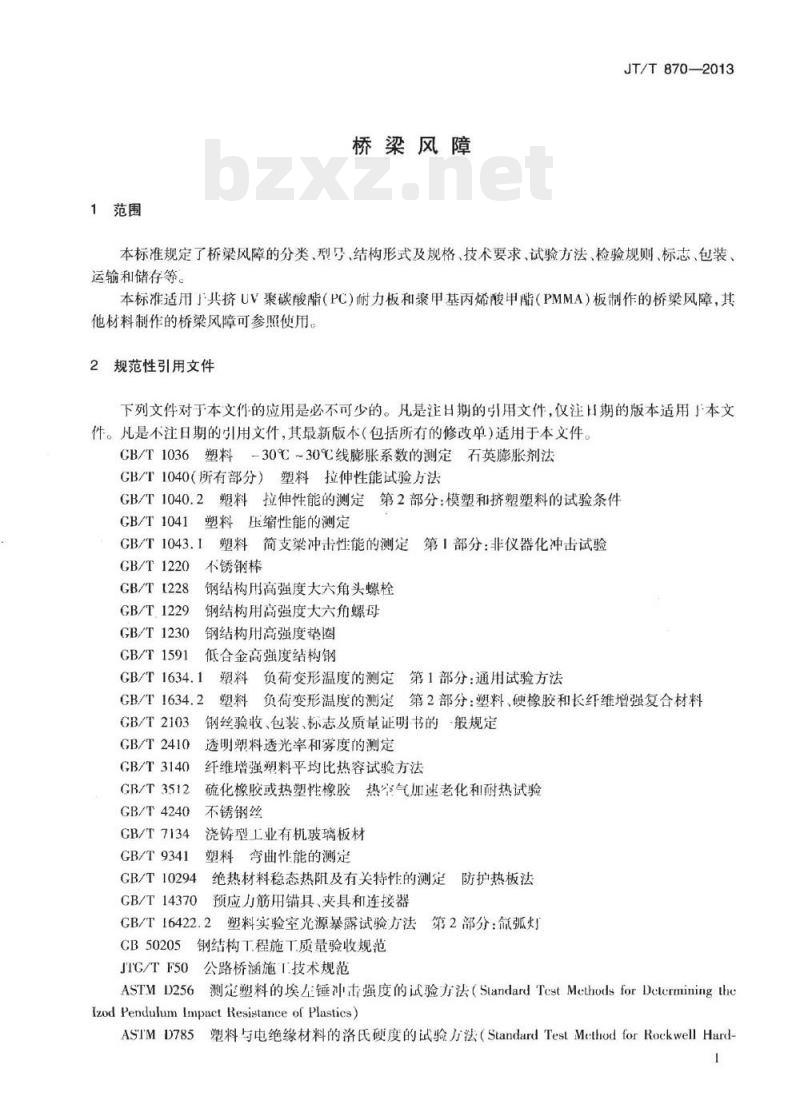

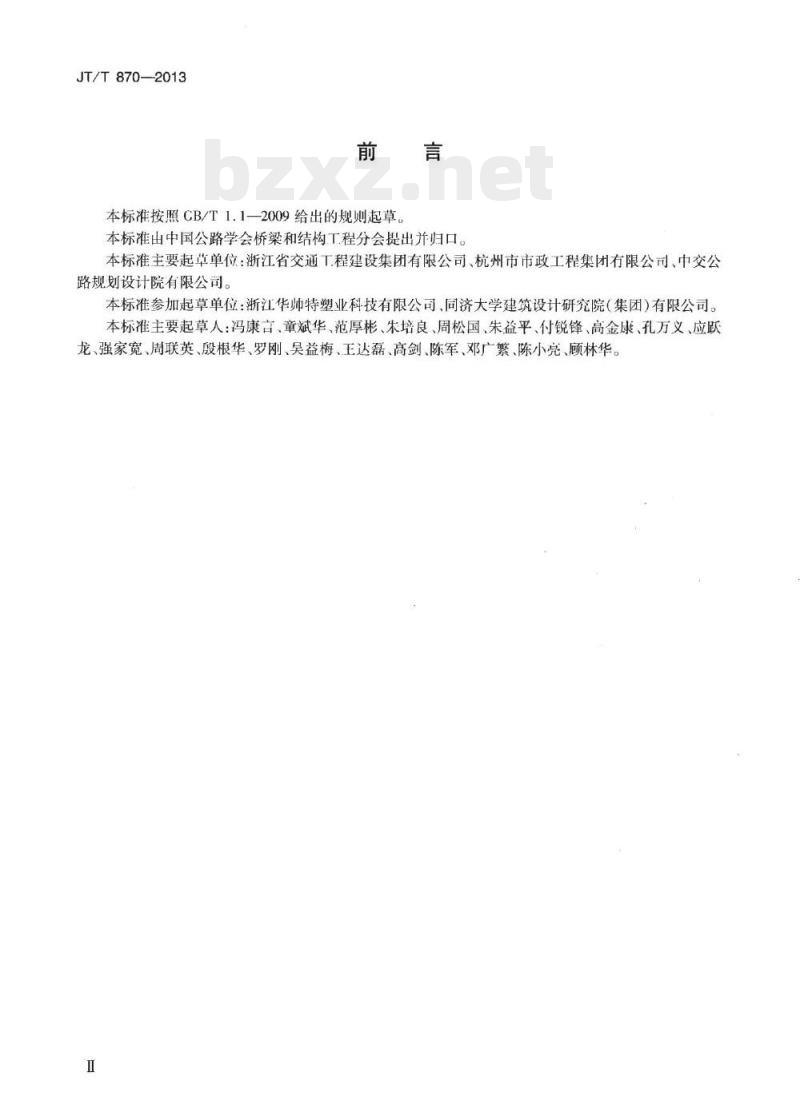

JT/T 870-2013 桥梁风障 Wind barrier for bridges 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准主要起草单位：浙江省交通工程建设集团有限公司、杭州市市政工程集团有限公司、中交公路规划设计院有限公司。本标准参加起草单位：浙江华帅特塑业科技有限公司、同济大学建筑设计研究院（集团）有限公司。本标准主要起草人：冯康言、童斌华、范厚彬、朱培良、周松国、朱益平、付锐锋、高金康、孔万义、应跃龙、强家宽、周联英、殷根华、罗刚、吴益梅、王达磊、高剑、陈军、邓广繁、陈小亮、顾林华。 1 范围 本标准规定了桥梁风障的分类、型号、结构形式及规格、技术要求、试验方法、检验规则、标志、包装、运输和储存等。 本标准适用于共挤UV层聚碳酸酯（PC）耐力板和聚甲基丙烯酸甲酯（PMMA）板制作的桥梁风障，其他材料制作的桥梁风障可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用本文件。凡是不注明日期的文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1036 塑料 30℃~30℃线膨胀系数的测定 石英膨胀剂法 GB/T 1040（所有部分） 塑料拉伸性能试验方法 GB/T 1040.2 塑料拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件 GB/T 1041 塑料压缩性能的测定 GB/T 1043.1 塑料简支梁冲击性能的测定 第1部分：非仪器化冲击试验 GB/T 1220 不锈钢棒 GB/T 1228 钢结构用高强度大六角头螺栓 GB/T 1229 钢结构用高强度大六角螺母 GB/T 1230 钢结构用高强度紧固件 GB/T 1591 低合金高强度结构钢 GB/T 2103 塑料负荷变形温度的测定 第1部分：通用试验方法 GB/T 2410 塑料负荷变形温度的测定 第2部分：塑料、硬橡胶和长纤维增强复合材料 GB/T 3140 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 3512 透明塑料透光率和雾度的测定 GB/T 4240 纤维增强塑料平均比热容试验方法 GB/T 7134 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 9341 不锈钢丝 GB/T 10294 浇铸型工业有机玻璃板材 GB/T 14370 塑料弯曲性能的测定 GB/T 16422.2 绝热材料稳态热阻及有关特性的测定 防护热板法 GB/T 16422.2 塑料实验光源暴露试验方法 GB 50205 钢结构工程施工质量验收规范 JTG/T F50 公路桥涵施工技术规范 ASTM D256 测定塑料的伊佐德冲击强度的试验方法 (Standard Test Methods for Determining the Izod Pendulum Impact Resistance of Plastics) ASTM D785 塑料与电绝缘材料的维氏硬度的试验方法 (Standard Test Method for Rockwell Hardness of Plastics and Electrical Insulating Materials) ASTM D792 用替换法测定塑料密度和比重（相对密度）的试验方法 (Standard Test Methods for Density and Specific Gravity (Relative Density) of Plastics by Displacement) DIN 4102-1 建材和构件的耐燃性 第1部分：建材概念、要求和检验 (Fire behaviour of building materials and elements Part 1: Classification of building materials requirements and testing) 3 术语和定义 下列术语和定义适用于本文件 3.1 桥梁风障 (wind barrier for bridge)：大风发生地区，为降低侧风对桥面行车安全的影响、改善桥面行车环境、提高桥梁有效通行时间，在桥梁两侧或中央分隔带上设置的装置。 3.2 风障条 (wind barrier strip)：固定在风障立柱之间，为减小侧向风荷载的水平条形受力构件。 3.3 共挤UV层聚碳酸酯（PC）耐力板 (PC board by coextruding UV layer)：以聚碳酸酯树脂（PC）为原材料，通过挤出工艺制出的板，在板两面同时挤出线辐射的UV（ultraviolet rays）层，以下简称PC耐力板。 3.4 聚甲基丙烯酸甲酯（PMMA）板 (PMMA board)：以甲基丙烯酸甲酯（MMA）为原材料，通过挤出或浇铸工艺制出的板，以下简称PMMA板。 3.5 风障条成型 (wind barrier strip by extrusion moulding)：PC耐力板或PMMA板经加热在模具上将其压制成设计断面形式的风障条过程。 3.6 UV涂层 (UV coatings)：在PC耐力板风障条切边断面上喷涂的抗紫外线涂层。 3.7 风障立柱 (column for wind barrier installation)：固定风障条的柱状构件。 3.8 风障夹板 (locating plate for wind barrier board installation)：以夹紧风障条并用高强度螺栓固定在风障立柱上的装置。 3.9 阻尼橡胶套 (rubber damper)：为减小风障条振动，在风障夹板和风障条之间设置的减震橡胶装置。 3.10 风障拉索 (cable for wind barrier installation)：采用不锈钢丝等材料施加预应力使桥梁风障整体稳固的装置。 4 分类、型号、结构形式及规格 4.1 分类 4.1.1 按桥梁风障结构形式分为： a) 设置在桥梁护栏立柱上，代号A； b) 设置在桥梁护栏外侧，代号B。 4.1.2 按风障条所用材料分为： a) 采用PC板，代号PC； b) 采用PMMA板（亚克力板）。 4.1.3 按风障条断面形式分为： a) C型断面，代号CX； b) 正槽型断面，代号ZX； c) 斜槽型断面，代号XX； d) 弧槽型断面，代号HX； e) 折线型断面，代号SX。 4.2 型号 桥梁风障代号：WBB 型号表示方法示例：WBB—A—PC—1500×200×85×10-3-CX 其中： - WBB 为桥梁风障代号； - A 为桥梁风障结构形式（按 4.1.1）； - PC 为风障条材料代号（按 4.1.2）； - 1500×200×85×10 为风障条规格（长度×宽度×高度×厚度，单位为mm）； - 3 为风障条片数（单位为片）； - CX 为风障条断面形式（按 4.1.3）。 4.3 结构形式 4.3.1 A型桥梁风障由风障立柱、风障条、风障夹板、阻尼橡胶套、风障拉索、桥梁护栏等组成。 （图1 A型桥梁风障结构示意图说明： 1—风障立柱； 2—风障条； 3—风障拉索； 4—风障夹板、阻尼橡胶套； 5—桥梁护栏立柱； 6—桥梁护栏横梁； 7—桥梁护栏底座） 4.3.2 B型桥梁风障由风障立柱、风障条、风障夹板、阻尼橡胶套、风障拉索等组成。 （图2 B型桥梁风障结构示意图说明： 1—风障立柱； 2—风障条； 3—风障拉索； 4—风障夹板、阻尼橡胶套； 5—桥面； 6—桥梁护栏） 4.3.3 风障条断面形式见图3。 （图3 风障条断面形式说明： L—长度； W—宽度； H—高度； D—厚度） 4.3.4 风障夹板和阻尼橡胶套结构连接示意图见图4，风障拉索结构连接示意图见图5。 （图4 风障夹板和阻尼橡胶套结构连接示意图说明： 1—风障立柱； 2—风障条； 3—阻尼橡胶套； 4—高强度螺栓； 5—风障夹板） （图5 风障拉索结构连接示意图说明： 1—风障立柱； 2—风障条； 3—不锈钢丝； 4—连接头； 5—连接套； 6—螺母） 4.4 规格 4.4.1 结构形式及材料见表1。
