【JT交通运输标准】 塑料隔离墩

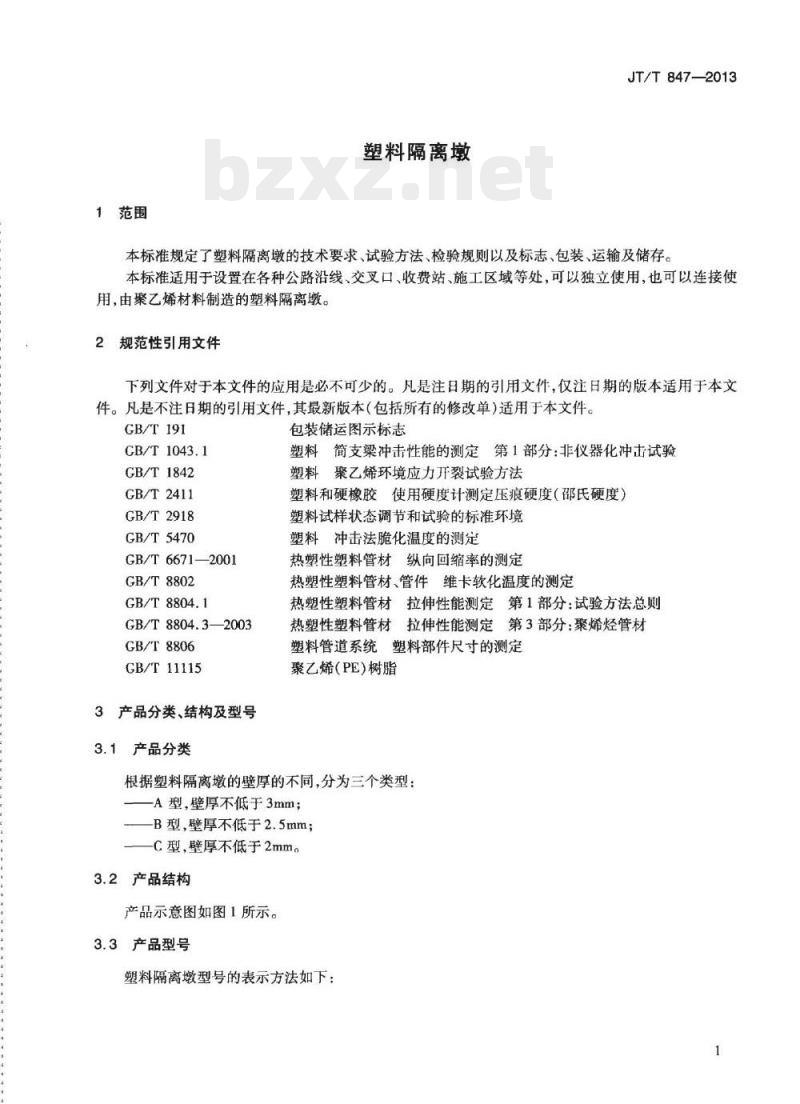

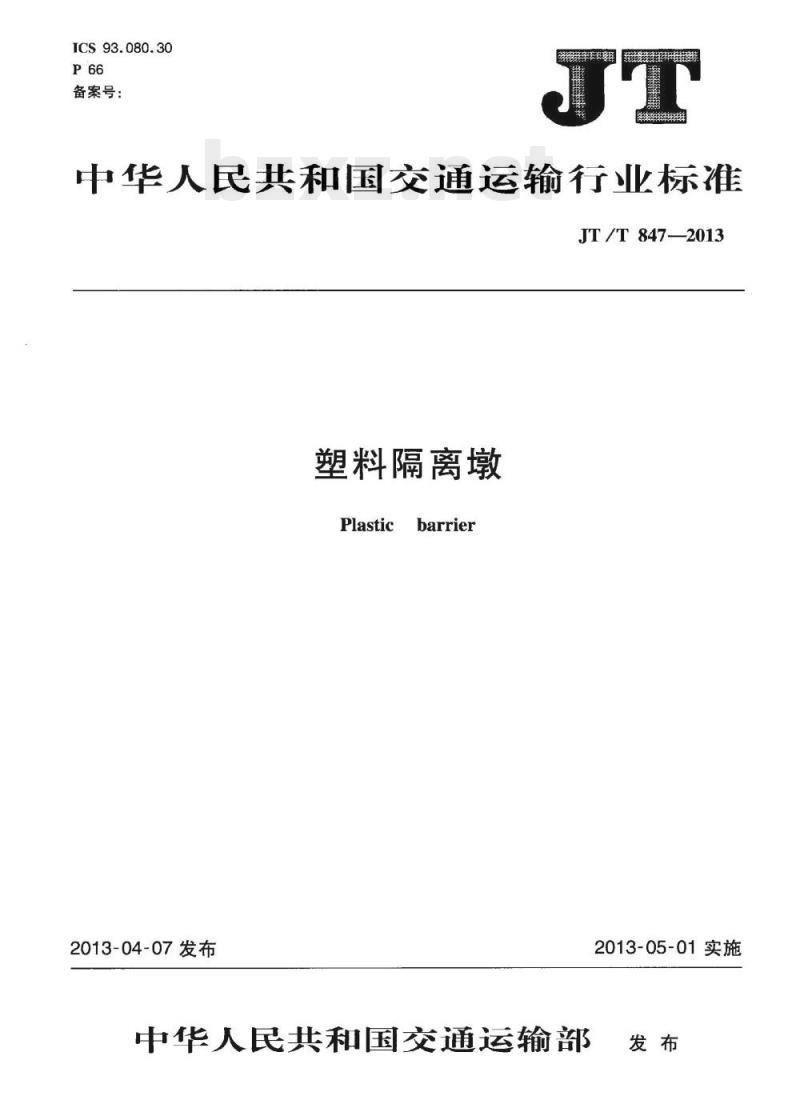

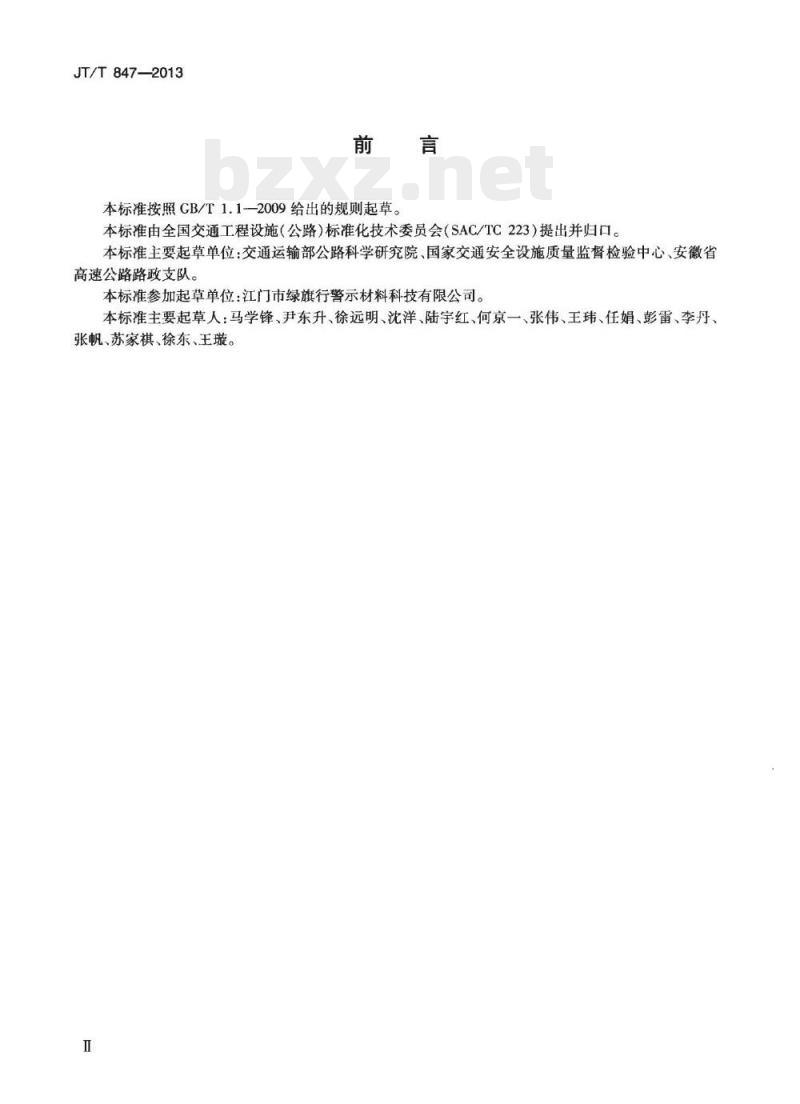

中华人民共和国交通运输行业标准 JT/T 847-2013 塑料隔离墩 Plastic Barrier 2013-04-07 发布 2013-05-01 实施 中华人民共和国交通运输部 发布 前言 本标准按照 GB/T 1.1-2009 规定的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准主要起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心、安徽省高速公路路政支队。本标准参加起草单位：江门市绿旗行警示材料科技有限公司。本标准主要起草人：马学锋、尹东升、徐远明、沈洋、陆宇红、何京一、张伟、王玮、任娟、彭雷、李丹、张帆、苏家祺、徐东、王璇。 1 范围 本标准规定了塑料隔离墩的技术要求、试验方法、检验规则以及标志、包装、运输及储存。本标准适用于设置在各种公路沿线、交叉口、收费站、施工区域等处，可以独立使用，也可以连接使用，由聚乙烯材料制造的塑料隔离墩。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 GB/T 1043.1 GB/T 1842 GB/T 2411 GB/T 2918 GB/T 5470 GB/T 6671-2001 GB/T 8802 GB/T 8804.1 GB/T 8804.3-2003 GB/T 8806 GB/T 11115 3 产品分类、结构及型号 3.1 产品分类 根据塑料隔离墩的壁厚的不同，分为三个类型： - A型，壁厚不低于 3mm； - B型，壁厚不低于 2.5mm； - C型，壁厚不低于 2mm。 3.2 产品结构 塑料隔离墩的结构包含：连接销、连接槽、排水口、装水口等。其示意图详见图1。 3.3 产品型号 塑料隔离墩型号的表示方法如下： PB—长度—上宽—下底宽—高度 （其中，长度、上宽、下底宽、高度的单位均为毫米 mm） 4 技术要求 4.1 一般要求 4.1.1 原材料 塑料隔离墩的主料采用高密度聚乙烯树脂，应符合 GB/T 11115 规定的高密度聚乙烯树脂的技术要求。 4.1.2 外观质量 1. 外观颜色均匀一致； 2. 塑料隔离墩表面应平整、均匀、光滑，无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷； 3. 截开断面无气泡、裂痕； 4. 塑料隔离墩紧密，无脱开现象。 4.2 规格尺寸 4.2.1 A型塑料隔离墩的规格尺寸（单位：mm）： - 长度：1500 / 1500 / 1500 / 1500 - 高度：800 / 1300 / 900 / 800 - 上宽：240 / 240 / 240 / 240 - 下宽：150 / 120 / 150 / 160 注1：产品最小壁厚不低于 3mm。 注2：表中的尺寸数值均为标称值。 4.2.2 B型塑料隔离墩的规格尺寸（单位：mm）： - 长度：1700 / 1500 / 1500 / 1450 - 高度：700 / 800 / 800 / 700 - 上宽：240 / 240 / 240 / 240 - 下宽：120 / 120 / 120 / 120 注1：产品最小壁厚不低于 2.5mm。 注2：表中的尺寸数值均为标称值。 4.2.3 C型塑料隔离墩的规格尺寸（单位：mm）： - 长度：2000 / 1650 / 1650 / 1650 / 1300 / 1250 / 1100 / 1060 / 600 / 500 - 高度：800 / 650 / 650 / 650 / 650 / 800 / 600 / 600 / 600 / 500 - 上宽：145 / 150 / 150 / 120 / 200 / 120 / 120 / 120 / 150 / 160 - 下宽：400 / 450 / 480 / 450 / 400 / 480 / 450 / 400 / 320 / 280 注1：产品最小壁厚不低于 2mm。 注2：表中的尺寸数值均为标称值。 4.3 物理化学性能 塑料隔离墩的物理化学性能应符合表4的规定。 表4 塑料隔离墩的物理化学性能 序号 | 项目 | 技术指标 1 | 外壁硬度 (Shore D) | $\ge$ 59 2 | 拉伸屈服强度 (MPa) | $\ge$ 18 3 | 断裂伸长率 (%) | $\ge$ 350 4 | 冲击强度 ($kN/m^2$) | $\ge$ 250 5 | 纵向收缩率 (%) | $\le$ 10 6 | 维卡软化温度 ($\circ$C) | $\ge$ 90 7 | 脆化温度 ($\circ$C) | $\le$ -60 8 | 耐环境应力开裂 (48h，失效数) (%) | $\le$ 20 5 试验方法 5.1 状态调节和试验环境条件 试样应按 GB/T 2918 的规定在 ($23 \pm 2$)$^\circ$C 条件下进行状态调节 24h，并且在此条件下进行试验。 5.2 外观 在正常光线下，用肉眼直接观察。 5.3 塑料隔离墩尺寸 尺寸测量按 GB/T 8806 的规定进行，长度用分度值为 1mm 的卷尺测量，外径用分度值为 0.02mm 的游标卡尺测量，壁厚用分度值为 0.01mm 的壁厚千分尺或游标卡尺测量。 5.4 物理化学性能 5.4.1 外壁硬度 将长度 100mm 的塑料隔离墩试样紧密套在外径适当的金属棒上，放置在 D 型邵氏硬度计正下方，按 GB/T 2411 规定的方法，读取试验的瞬时硬度为测量结果，共进行五次，取其算术平均值为测量结果。 5.4.2 拉伸屈服强度及断裂伸长率 试样形状应符合 GB/T 8804.3-2003 中类型 2 的规定，用冲裁的方法从管材上截取三个试样。试验按 GB/T 8804.1 的步骤进行，试验速度为 ($100 \pm 5$) mm/min。取三个有效试验的算术平均值作为测试结果。若无明显屈服点时，以最大拉伸强度为试验结果。 5.4.3 冲击强度 冲击强度试验按 GB/T 1043.1 的规定进行。 5.4.4 纵向收缩率 纵向收缩率试验按 GB/T 6671-2001 方法 B 进行，取三段长度 ($200 \pm 5$) mm 的塑料隔离墩，标距 100mm，烘箱温度 ($110 \pm 2$)$^\circ$C。 5.4.5 维卡软化温度 维卡软化温度试验按 GB/T 8802 的规定进行。 5.4.6 脆化温度 脆化温度试验按 GB/T 5470 的规定进行。 5.4.7 耐环境应力开裂 试验样品可从塑料隔离墩上直接截取。刻痕深度：壁厚不大于 3.5mm 时为 0.65mm，大于 3.5mm 时为 0.80mm。试验溶剂：使用质量浓度为 20% 的重辛基苯基聚氧乙烯醚 [TX-10] 水溶液。试验温度：50$^\circ$C。试验按 GB/T 1842 的规定进行。 6 检验规则 6.1 检验分类 产品的检验分为型式检验和出厂检验，产品通过型式检验合格后，才能批量生产。 6.2 型式检验 6.2.1 型式检验需每两年进行一次，如有下列情况之一时，也应进行型式检验： a) 新设计试制的产品； b) 正式生产过程中，如原材料、工艺有较大改变，可能影响产品性能时； c) 出厂检验结果与上次型式检验有差异时； d) 国家质量监督机构提出型式检验要求时。 6.2.2 型式检验应在生产线终端或生产单位成品库内抽取两个样品，进行第 4 章全部性能检验。 6.2.3 判定规则 型式检验时，若有任何一项指标不符合标准要求，则需在同批产品中重新抽取双倍试样，对该项目进行复验。若复验结果仍然不合格，则判定该型式检验为不合格，反之判定为合格。 6.3 出厂检验 6.3.1 一般要求 产品需经生产单位质量部门检验合格并附产品质量合格证明。 6.3.2 组批 同一批号树脂、同一配方和同一工艺生产的同一规格的塑料隔离墩可组为一批，一般不大于 10000 个。 6.3.3 出厂检验项目 出厂检验项目为 4.1 和 4.2。 7 标志、包装、运输及储存 7.1 标志和包装 塑料隔离墩应有包装，包装应能保证在正常运输和存放过程中不进杂物，并具有短期抗紫外线辐射的能力；标志应符合 GB/T 191 的有关规定。 7.2 运输 塑料隔离墩在运输时，不得受剧烈的撞击、摩擦和重压。 7.3 储存 塑料隔离墩储存应防止利器刮碰，存放场地应平整，堆放应整齐，存放场地应设置明显的“禁止烟火”标志。 7.4 产品随行文件 7.4.1 每批塑料隔离墩应附有一张制造标签和一张合格证标签，每批还应提供产品使用说明书。
