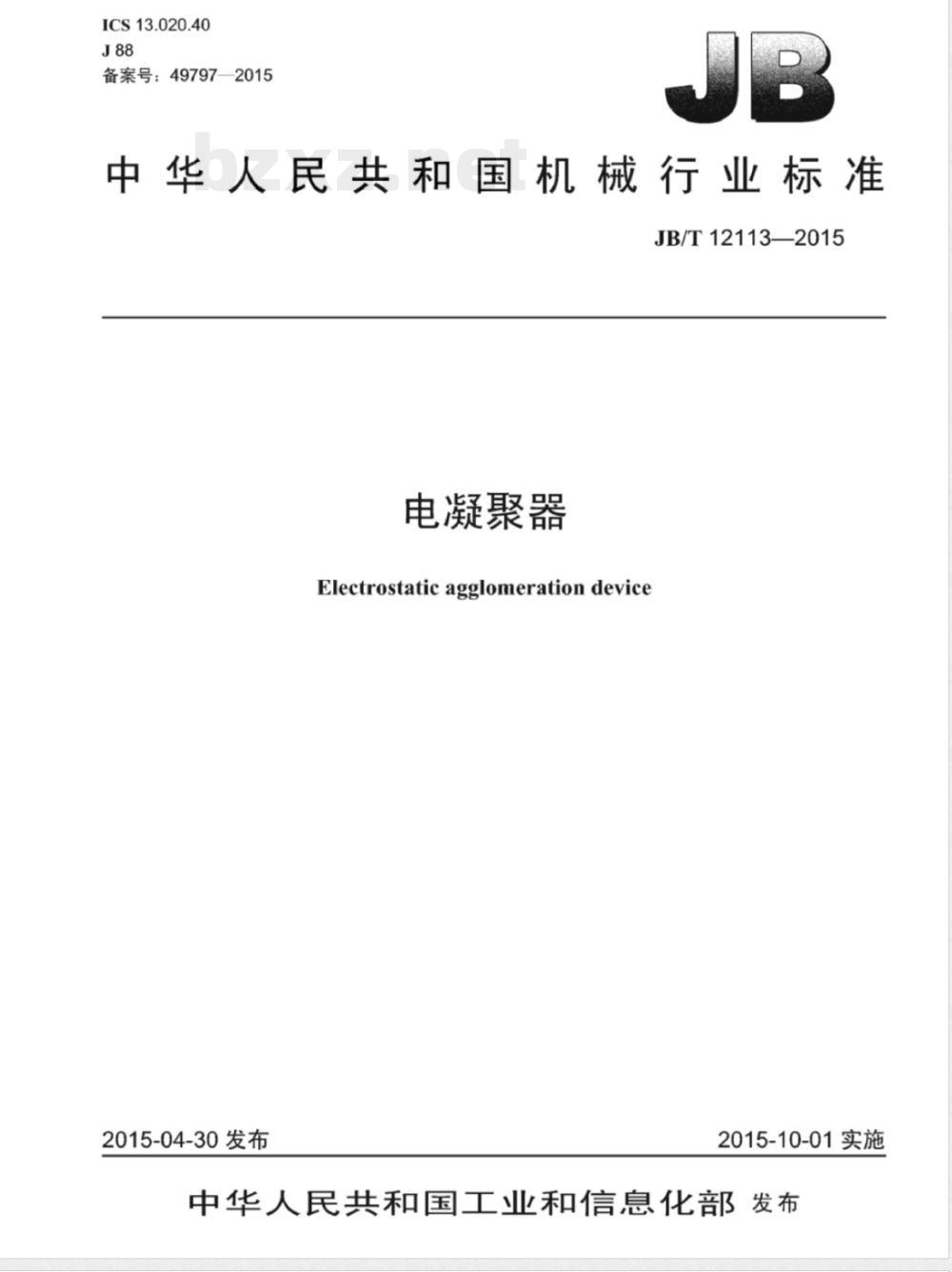

ICS13.020.40
备案号：49797—2015
中华人民共和国机械行业标准
JB/T12113—2015
电凝聚器
Electrostatic agglomerationdevice2015-04-30发布
2015-10-01实施

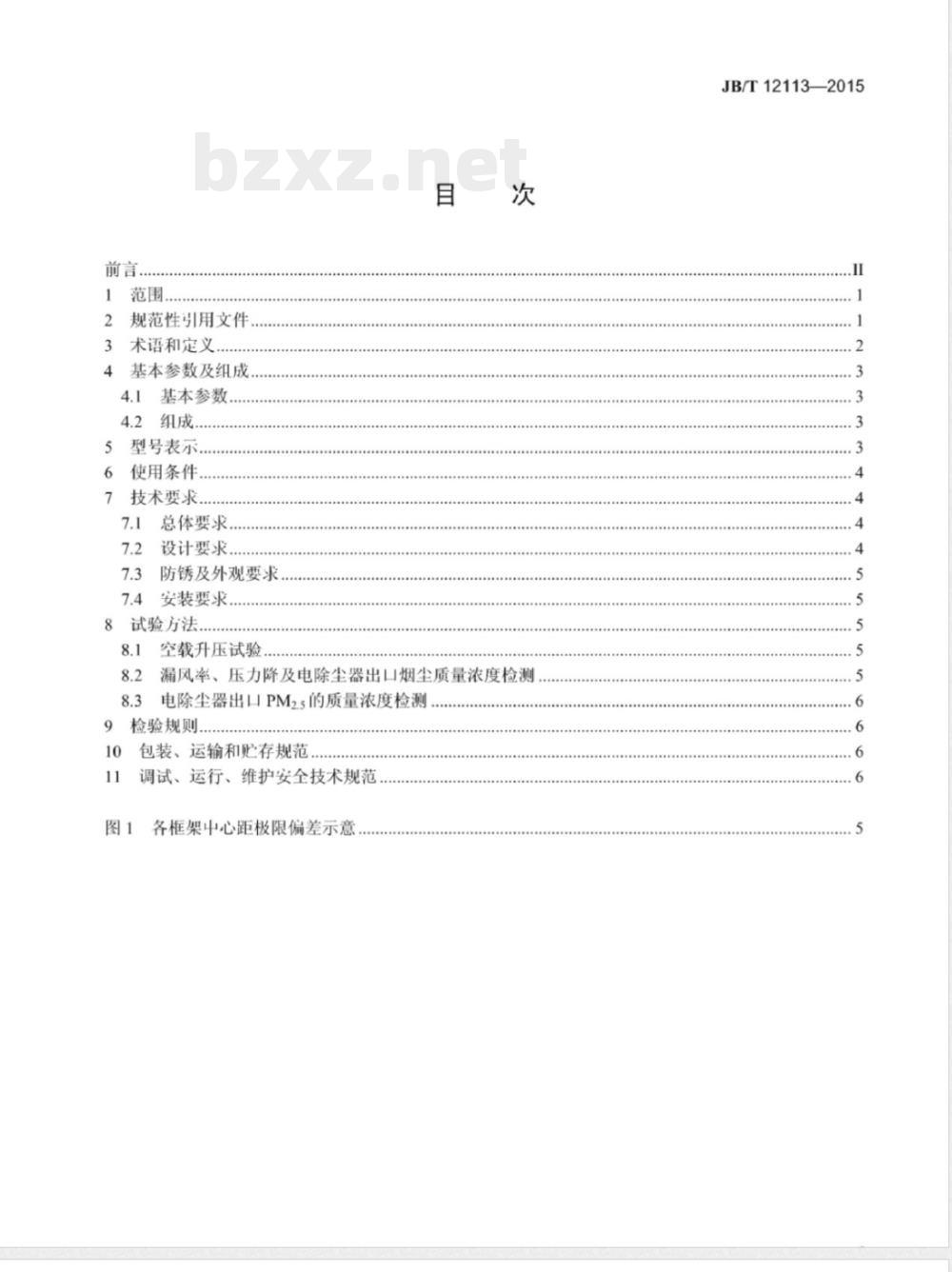

中华人民共和国工业和信息化部发布前言：
规范性引用文件
3术语和定义
4基本参数及组成
4.1基本参数
4.2组成.
5型号表示...
使用条件..
技术要求..
总体要求..
设计要求.
7.3防锈及外观要求
7.4安装要求
8试验方法.
空载升压试验
漏风率、压力降及电除尘器出口烟尘质量浓度检测8.3电除尘器出口PM2.5的质量浓度检测检验规则.
包装、运输和贮存规范
调试、运行、维护安全技术规范图1
各框架中心距极限偏差示意
JB/T12113—2015
JB/T12113—2015

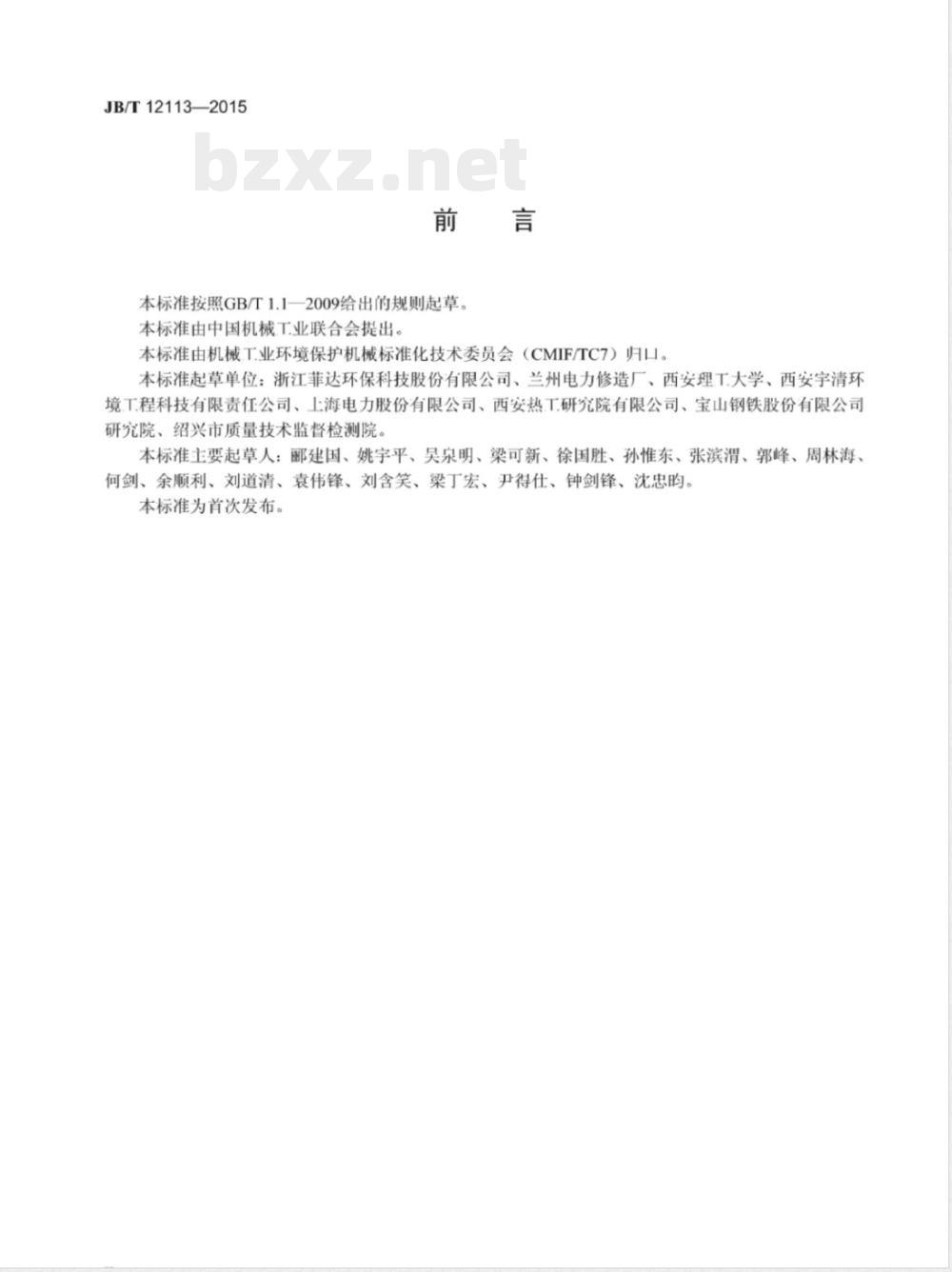

本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。本标准由机械T业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：浙江菲达环保科技股份有限公司、兰州电力修造厂、西安理工大学、西安宇清环境工程科技有限责任公司、上海电力股份有限公司、西安热工研究院有限公司、宝山钢铁股份有限公司研究院、绍兴市质量技术监督检测院本标准主要起草人：郦建国、姚宇平、吴泉明、梁可新、徐国胜、孙惟东、张滨渭、郭峰、周林海、何剑、余顺利、刘道清、袁伟锋、刘含笑、梁丁宏、尹得仕、钟剑锋、沈忠的。本标准为首次发布。

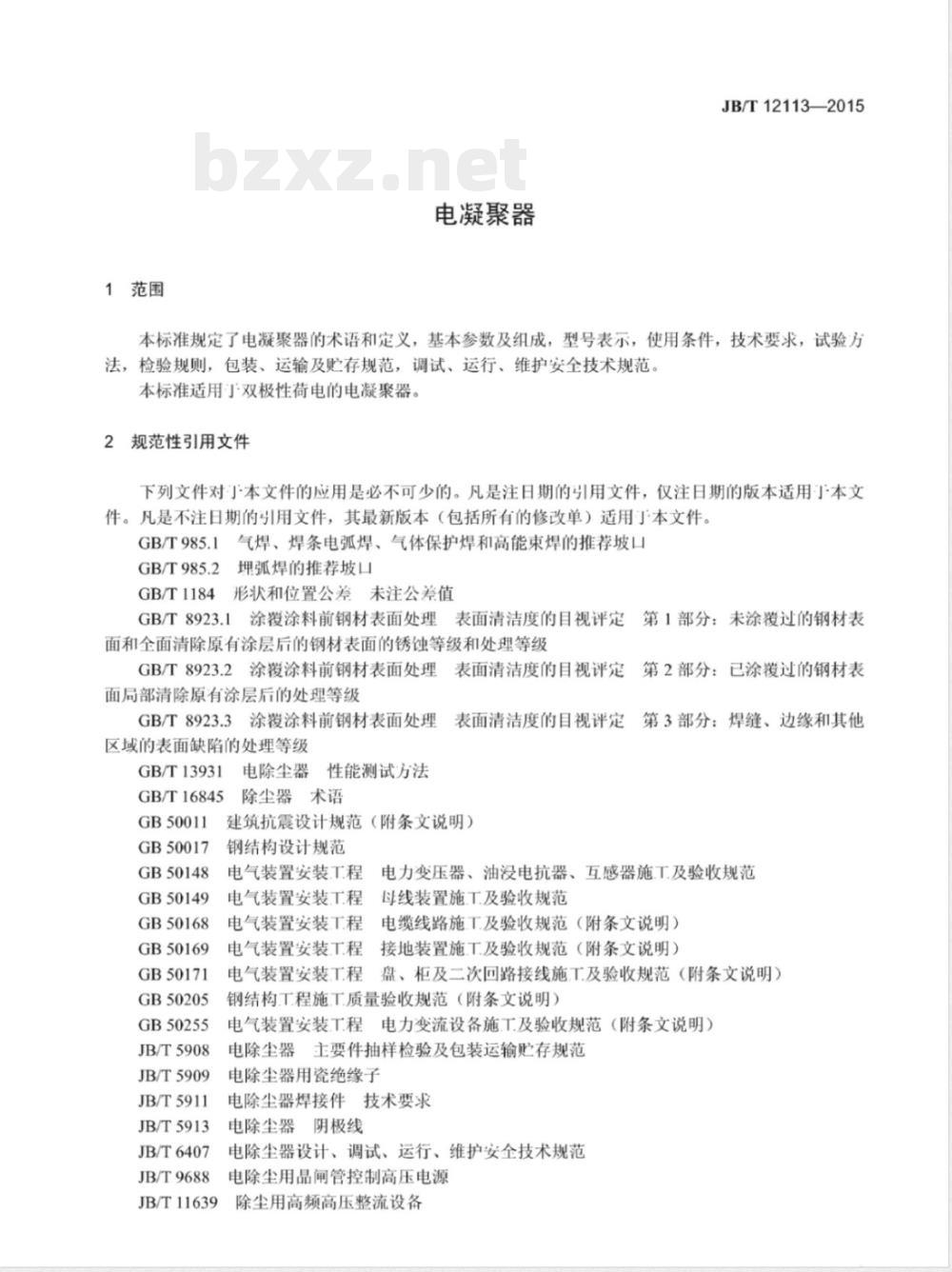

1范围
电凝聚器
JB/T12113—2015
本标准规定了电凝聚器的术语和定义，基本参数及组成，型号表示，使用条件，技术要求，试验方法，检验规则，包装、运输及贮存规范，调试、运行、维护安全技术规范。本标准适用了双极性荷电的电凝聚器。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口2埋弧焊的推荐坡口
GB/T985.2
GB/T1184形状和位置公差未注公差值GB/T8923.1涂覆涂料前钢材表面处理！表面清洁度的目视评定
第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T8923.2涂覆涂料前钢材表面处理表面清洁度的自视评定
面局部清除原有涂层后的处理等级GB/T8923.3涂覆涂料前钢材表面处理区域的表面缺陷的处理等级
GB/T13931
GB/T16845
GB50011
GB50017
GB50148
GB50149
GB50168
GB50169
GB50171
GB50205
GB50255
JB/T5908
JB/T5909
JB/T5911
JB/T5913
JB/T6407
JB/T9688
JB/T11639
电除尘器性能测试方法
除尘器术语
表面清洁度的目视评定
建筑抗震设计规范（附条文说明）钢结构设计规范
第2部分：已涂覆过的钢材表
第3部分：焊缝、边缘和其他
电气装置安装工程
电力变压器、油没电抗器、互感器施工及验收规范电气装置安装工程母线装置施工及验收规范电气装置安装工程
电气装置安装工程
电缆线路施工及验收规范（附条文说明）接地装置施工.及验收规范（附条文说明）电气装置安装工程
盘、柜及二次回路接线施工及验收规范（附条文说明）钢结构工程施工质量验收规范（附条文说明）电气装置安装工程电力变流设备施工及验收规范（附条文说明）电除尘器主要件抽样检验及包装运输贮存规范电除尘器用瓷绝缘子
电除尘器焊接件技术要求
电除尘器阴极线
电除尘器设计、调试、运行、维护安全技术规范电除尘用晶闸管控制高压电源
除尘用高频高压整流设备
JB/T12113—2015

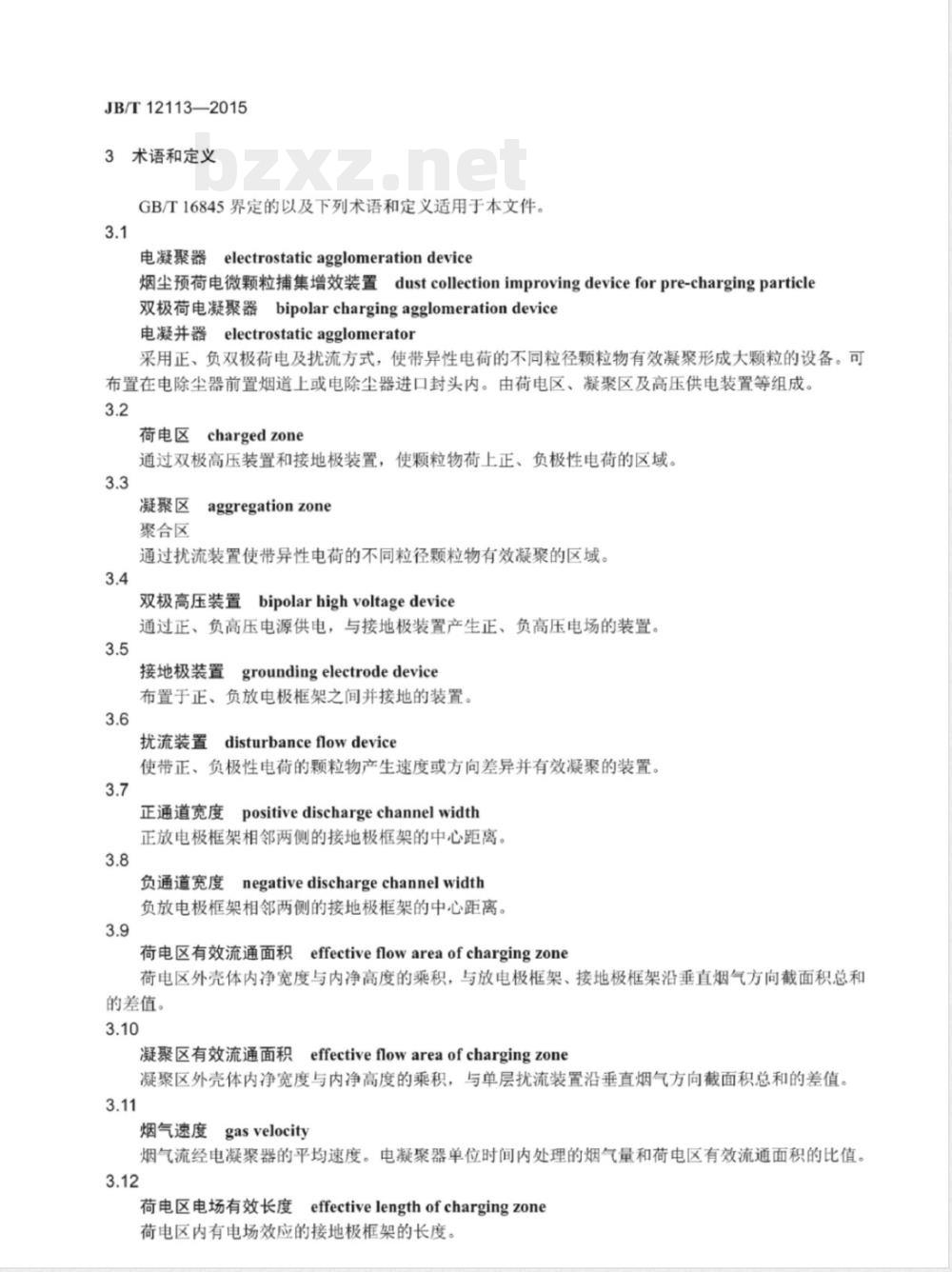

3术语和定义
GB/T16845界定的以及下列术语和定义适用于本文件。3.1
电凝聚器electrostaticagglomerationdevice烟尘预荷电微颗粒捕集增效装置dustcollectionimprovingdeviceforpre-chargingparticle双极荷电凝聚器bipolarchargingagglomerationdevice电凝并器electrostaticagglomerator采用正、负双极荷电及扰流方式，使带异性电荷的不同粒径颗粒物有效凝聚形成大颗粒的设备。可布置在电除尘器前置烟道上或电除尘器进口封头内。由荷电区、凝聚区及高压供电装置等组成。3.2
荷电区chargedzone
通过双极高压装置和接地极装置，使颗粒物荷上正、负极性电荷的区域。3.3
凝聚区
区aggregationzone
聚合区
通过扰流装置使带异性电荷的不同粒径颗粒物有效凝聚的区域。3.4
双极高压装置bipolarhighvoltagedevice通过正、负高压电源供电，与接地极装置产生正、负高压电场的装置3.5
接地极装置groundingelectrodedevice布置于正、负放电极框架之间并接地的装置。3.6
扰流装置disturbanceflowdevice使带正、负极性电荷的颗粒物产生速度或方向差异并有效凝聚的装置。3.7
positivedischargechannelwidth正通道宽度
正放电极框架相邻两侧的接地极框架的中心距离。3.8
负通道宽度negativedischargechannelwidth负放电极框架相邻两侧的接地极框架的中心距离。3.9
荷电区有效流通面积effectiveflowareaofchargingzone荷电区外壳体内净宽度与内净高度的乘积，与放电极框架、接地极框架沿垂直烟气方向截面积总和的差值。
凝聚区有效流通面积effectiveflowareaofchargingzone凝聚区外壳体内净宽度与内净高度的乘积，与单层扰流装置沿垂直烟气方向截面积总和的差值。3.11
烟气速度gasvelocity
烟气流经电凝聚器的平均速度。电凝聚器单位时间内处理的烟气量和荷电区有效流通面积的比值。3.12
荷电区电场有效长度effectivelengthofchargingzone荷电区内有电场效应的接地极框架的长度。3.13
荷电区电场有效宽度effectivewidthofchargingzone荷电区外壳体内净宽度。
度effectiveheightofchargingzone荷电区电场有效高度
荷电区内有电场效应的接地极框架的高度。4基本参数及组成
基本参数
电凝聚器入口T况烟气量，单位为立方米每小时（m/h）。标准状态下电凝聚器入口烟尘质量浓度，单位为克每立方米（g/m）烟气温度，单位为摄氏度（℃）。电除尘器出口烟尘质量浓度下降率，%。电除尘器出口PM2.5质量浓度下降率，%。电凝聚器压力降，单位为帕（Pa）。电凝聚器漏风率，%。
正通道宽度，单位为毫米（mm）。负通道宽度，单位为毫米（mm）。4.1.9荷电区有效流通面积，单位为平方米（m2）。凝聚区有效流通面积，单位为平方米（m）。4.1.10荷电区电场有效长度，单位为毫米（mm）。荷电区电场有效宽度，单位为毫米（mm）。荷电区电场有效高度，单位为毫米（mm）。4.1.11烟气速度，单位为米每秒（m/s）。4.1.12荷电区烟气处理时问，单位为毫秒（ms）。4.2组成
电凝聚器由荷电区、凝聚区及高压供电装置等组成。JB/T12113—2015
荷电区由双极高压装置和接地极装置等组成。双极高压装置由正放电极框架、负放电极框架、放电极线及其固定装置组成。接地极装置由接地极框架、接地极板及其固定装置组成。凝聚区由扰流装置及其固定装置等组成。高压供电装置由正、负高压电源（包括高压整流变压器及其控制系统）、高压隔离开关柜等组成。电凝聚器正、负高压电场由正、负高压电源独立供电，5型号表示
电凝聚器主要型号及其意义说明如下：N
台电凝聚器荷电区数为N3（个），凝聚区数为N4（个）一台电凝聚器荷电区有效流通面积（m）产品代号，表示“电凝聚器”
台炉配套电凝聚器数量（台）
JB/T12113—2015
示例：
4D8-1+1表示一台炉配套4台电凝聚器，一台电凝聚器荷电区有效流通面积为8m2，每台电凝聚器荷电区数、凝聚区数均为1个。
6使用条件
电凝聚器可应用电力、治金、建材、化工等工业领域。6.2处理烟气温度≤400℃（>250℃为高温型）。6.3电凝聚器布置在电除尘器前置烟道上时，直烟道直段长度大丁5m；布置在电除尘器进口封头内时，水平长度大于1.5m。
6.4承受许用压力：-4.0×10*Pa～2.0×10*Pa（其中-1.0×10*Pa~0Pa为常规型）。7技术要求
7.1总体要求
7.1.1电凝聚器应符合本标准的规定，并经按规定程序批准的产品图样及技术文件制造、安装、调试及验收。如有特殊要求，必须在订货合同或技术协议中注明，7.1.2使用电凝聚器时，电除尘器出口烟尘质量浓度下降率应不小于20%、PM2.5质量浓度下降率应不小于30%，或达到合同规定的要求。7.1.3当电凝聚器布置在电除尘器前置烟道上且烟道内烟气速度不大于12m/s时，其压力降应不大于200Pa；烟道内烟气速度为12m/s15m/s时，其压力降应不大于300Pa。当电凝聚器布置在电除尘器进口封头内时，其压力降应不大于80Pa。7.1.4布置在前置烟道上的电凝聚器的漏风率应不大于0.5%7.1.5电凝聚器的设备可用率应不小于98%，整机设计寿命为15年，易损件（除电气易损件外）在正常运行的情况下寿命应不小于5年（与电厂大修周期一致）。7.1.6电凝聚器的高压整流变压器应设接地装置，并与电除尘器前置烟道或电除尘器外壳体相连。7.1.7钢结构件设计应符合GB50011、GB50017的规定，焊接应符合GB/T985.1、GB/T985.2及JB/T5911的规定，涂覆涂料前钢材表面处理应符合GB/T8923.1、GB/T8923.2及GB/T8923.3的规定，形状和位置公差应符合GB/T1184的规定，钢结构工程施工质量验收应符合GB50205的规定，7.1.8电凝聚器宜进行计算机数值模拟流场试验，以指导并进行优化设计。7.2设计要求
7.2.1电凝聚器布置在电除尘器前置烟道上时，烟气速度宜为10m/s~15m/s；布置在电除尘器进口封头内时，烟气速度宜为3.5m/s4.5m/s，并加装声波或振打清灰装置。7.2.2电凝聚器的设计应考虑耐磨损、防止摆动等措施。7.2.3正、负通道宽度宜为250mm~350mm。7.2.4正、负放电极框架的平面度公差为5mm，对角线长度极限偏差为其长度的土1/1000接地极板厚度应不小于1.0mm，平面度公差为5mm。7.2.5
瓷绝缘子应符合JB/T5909的规定。7.2.7
放电极线应符合JB/T5913的规定。7.2.8
高压供电装置应符合JB/T9688、JB/T11639的规定。7.2.9
壳体应密封、防雨，壳体设计应避免灰尘积聚。7.2.10
正、负高压电源宜采用高频高压整流设备。7.3防锈及外观要求
JB/T12113—2015
7.3.1正放电极框架、负放电极框架、放电极线、接地极框架、按地极板均不得涂漆，其中放电极线、接地极板出厂前应涂防锈汕并采取必要的保护措施。所有机加工件表面和螺栓、螺母等紧固件不能涂漆，应涂防锈汕。
7.3.2非加工表面涂装前应清理干净，涂漆应平整光滑、色泽均匀，尤明显的污浊、流痕、起泡等缺陷。除锈方法和除锈等级应符合GB/T8923.1的规定，当使用喷射或抛丸除锈时，其除锈等级应不低于Sa2；当使用手刷或动力工具除锈时，其除锈等级应不低于St2.5。7.4安装要求
条件允许时，电凝聚器可实行现场预装、整体吊装的安装方法。7.4.1
7.4.2各零部件安装前应按图检查，发现因运输、装卸、存放过程中产生变形，应整形和校正。7.4.3组合后放电极框架的整体平面度公差为5mm。7.4.4组合后接地极框架的整体平面度公差为5mm。7.4.5任意两个放电极框架中心距A的极限偏差为土3mm；任意两个接地极框架中心距B的极限偏差为土3mm；放电极框架与其两侧的接地极框架的中心距C的极限偏差为土5mm，如图1所示。B±3
接地极
负放电极
接地极
正放电极
接地极
图1各框架中心距极限偏差示意
支撑同一放电极框架的绝缘件，其上平面的平面度公差为2mm。7.4.6
负放电极
接地极
保持绝缘件内外壁光洁、无损伤，绝缘件与阴极吊杆的同轴度公差为Φ5mm，电缆线路安装应符合GB50168的规定。7.4.9
接地装置安装应符合GB50169的规定。7.4.10
盘、柜安装应符合GB50171的规定。电力变压器、油没变压器、互感器安装应符合GB50148的规定。母线装置安装应符合GB50149的规定。电力变流设备安装应符合GB50255的规定。8试验方法
空载升压试验
空载升压试验应符合JB/T6407的规定。8.2漏风率、压力降及电除尘器出口烟尘质量浓度检测漏风率、压力降及电除尘器出口烟尘质量浓度检测应符合GB/T13931的规定。JB/T12113—2015
电除尘器出口PM2.5的质量浓度检测8.3
PM2.5的质量浓度宜采用重量法检测，也可采用电荷法或光学法检测。9
检验规则
检验规则应符合JB/T5908的规定。包装、运输和贮存规范
包装、运输及贮存应符合JB/T5908的规定。调试、运行、维护安全技术规范电凝聚器调试、运行、维护安全技术规范应符合JB/T6407的规定JB/T12113-2015
