【JT交通运输标准】 高速公路信息通信系统联网技术要求

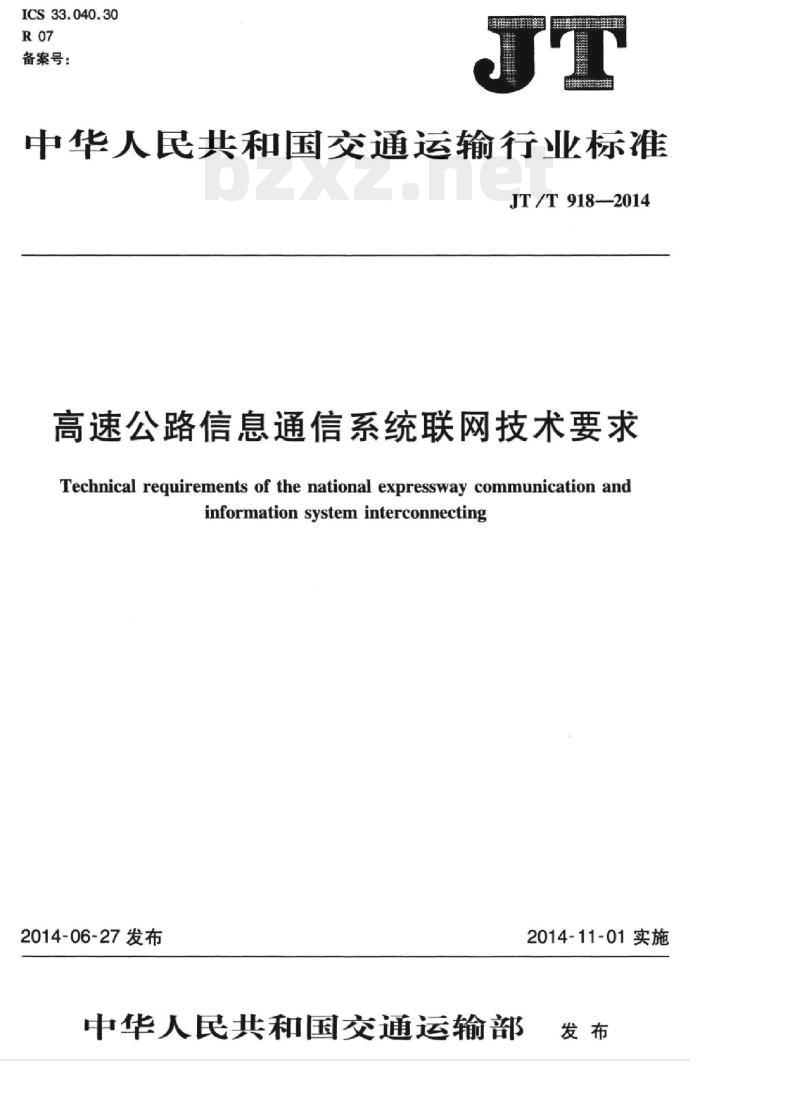

ICS33.040.30
备案号：
中华人民共和国交通运输行业标准JT/T918—2014
高速公路信息通信系统联网技术要求Technical requirements of the national expressway communication andinformation system interconnecting2014-06-27发布
中华人民共和国交通运输部
2014-11-01实施

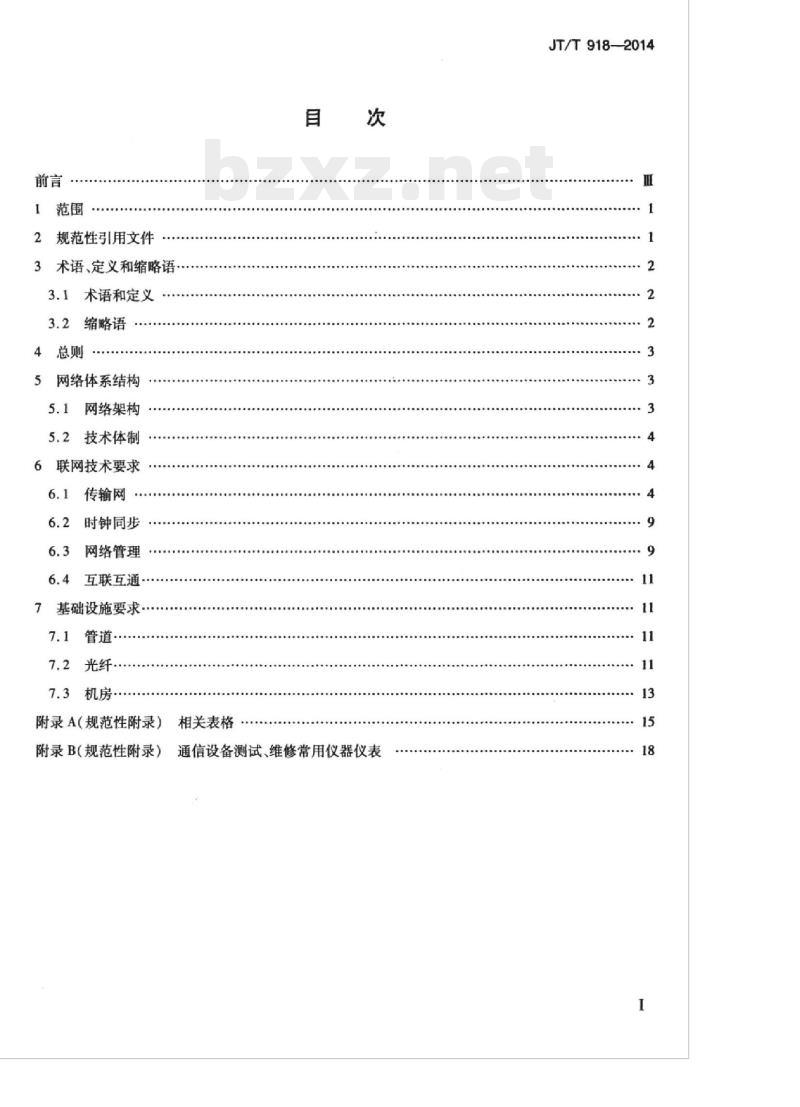

规范性引用文件
术语、定义和缩略语
3.1术语和定义
3.2缩略语
网络体系结构
5.1网络架构
5.2技术体制
6联网技术要求
传输网
6.2时钟同步
网络管理
互联互通·
基础设施要求
管道·
光纤：
7.3机房·
附录A（规范性附录）相关表格
附录B（规范性附录）通信设备测试、维修常用仪器仪表JT/T918-2014
iiKANiKAca
-iiikAoNniKAca

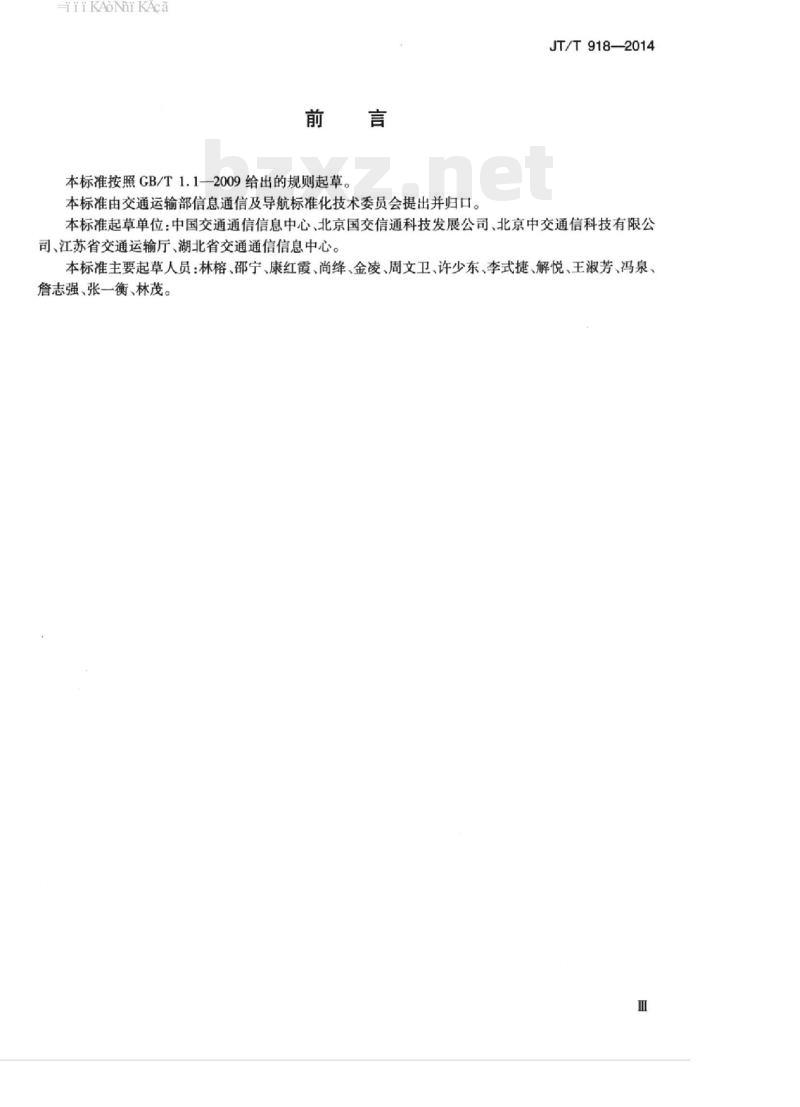

本标准按照GB/T1.1—2009给出的规则起草。本标准由交通运输部信息通信及导航标准化技术委员会提出并归口。JT/T918—2014
本标准起草单位：中国交通通信信息中心、北京国交信通科技发展公司、北京中交通信科技有限公司、江苏省交通运输厅、湖北省交通通信信息中心。本标准主要起草人员：林榕、邵宁、康红霞、尚绛、金凌、周文卫、许少东、李式捷、解悦、王淑芳、冯泉、詹志强、张一衡、林茂。
iKAONiKAca
iiKANiKAca
1范围
高速公路信息通信系统联网技术要求JT/T918—2014
本标准规定了全国高速公路信息通信系统网络体系结构、联网技术要求和基础设施要求等。本标准适用于全国高速公路信息通信系统联网的规划、设计、建设与运行维护。各省高速公路信息通信系统联网的规划、设计、建设与运行维护可参照本标准执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20187
GB50052
GB50174—2008
GB50343
JTGD80
JT/T496
SJ/T10796—2001
YDN120
YD/T901
YD/T1099—2005
YD/T1238
YD/T1276
YD/T1462
YD/T1990-2009
YD/T5003
YD5102
YD/T5089
YD/T5095—2005
YD5098
ITU-TG.703
ITU-T G.707
ITU-T G.709
ITU-TG.781
ITU-T G.783
ITU-T G.784
光传送网体系设备的功能块特性供配电系统设计规范
电子信息系统机房设计规范
建筑物电子信息系统防雷技术规范高速公路交通工程及沿线设施设计通用规范公路地下通信管道高密度聚乙烯硅芯塑料管防静电活动地板通用规范
光波分复用系统总体技术要求（暂行规定）层绞式通信用室外光缆
以太网交换机技术要求
基于SDH的多业务传送节点技术要求基于SDH的多业务传送节点测试方法光传送网（OTN）接口
光传送网（OTN）网络总体技术要求电信专用房屋设计规范
通信线路工程设计规范
数字同步网工程设计规范
SDH长途光缆传输系统工程设计规范通信局（站）防雷与接地工程设计规范分层数字接口的物理/电气特性（Physical/electricalcharacteristicsofhierarchical digital interfaces)
同步数字系列（SDH）的网络节点接口（Networknodeinterfaceforthesynchronous digital hierarchy (SDH))光传送网（OTN）的接口（Interfacesfortheopticaltransportnetwork（OTN））同步层功能（Synchronizationlayerfunctions）SDH设备功能块的特性（Characteristicsof synchronousdigitalhierarchy（SDH）equipment functional blocks)同步数字系列（SDH）管理（Synchronousdigitalhierarchy（SDH）management）1
-TiKAoNnKAca
JT/T918—2014
ITU-T G.798
ITU-T G.813
ITU-T G.823
ITU-T G.825
ITU-T G.826
ITU-TG.874
ITU-T G.957
ITU-T G.958
ITU-TG.975
ITU-T G.975.1
3术语、定义和缩略语
3.1术语和定义
光传输网络层设备功能块的特性（Characteristicsofopticaltransportnetworkhi-erarchyequipmentfunctional blocks)SDH同步时钟标准（Timingcharacteristics ofSDHequipmentslaveclocks(SEC))
以2048kbit/s系列为基础的数字网内抖动和漂移的控制(Controlof jitterandwander within digital networks which are based on the2 048kbit/s hierarchy)基于同步数字系列（SDH）的数字网内抖动和漂动的控制（Thecontrolof jitterand wander within digital networks which are based on the synchronous digital hi-erarchy (SDH))
基群或基群以上速率的国际恒定比特率数字通道的误码性能参数和指标(End-to-end error performance parameters and objectives for international constantbit-ratedigital paths and connections)光传送网元的管理方面（Managementaspectsoftheopticaltransportnetworkel-ement)
与同步数字体系有关的设备和系统的光接口（Opticalinterfacesforequipmentsand systems relating to the synchronous digital hierarchy)基于同步数字体系（SDH）的光缆数字线路系统（Digital linesystemsbased onthe synchronous digital hierarchy for use on optical fibre cables)海底系统的前向纠错（Forwarderror correctionforsubmarinesystems）高比特率DWDM海底系统的前向纠错（Forwarderrorcorrectionforhighbit-rate DWDM submarine systems)下列术语和定义适用于本文件。3.1.1
高速公路信息通信系统thenational expressway communication andinformation system利用各省（市、自治区）高速公路信息通信资源，基于OTN和SDH技术构建的干线传输网，实现交通运输行业部省之间、省际之间网络的互联互通。简称于线传输网。3.1.2
业务节点servicenode
具有提供较大传输能力或数据承载能力的实体节点，根据其能力和范围分为部业务节点和省业务节点。
北向接口northboundinterface
设备厂家网管提供给其他厂家或运营商进行接人和管理的接口，即向上提供的接口。3.2缩略语
下列缩略语适用于本文件。bZxz.net
ASON——自动交换光网络（AutomaticSwitchOpticalNetwork）ATM—异步传输模式（AsynchronousTransferMode）DCN
数据通信网（DataCommunicationNetwork）iiiKAoNikAca
DDN—数字数据网（DigitalDataNetwork）EDFA一掺饵光纤放大器（ErbiumDopedFiberAmplifier）GFP——通用成顿规程（GenericFramingProcedure）GMPLS—通用多协议标志交换协议（GeneralizedMultiprotocolLabelSwitching）IMA—ATM反向复用技术（InverseMultiplexingforATM）IrDI—域间接口（InterDomainInterface）LAPS—SDH上的链路接人规程（LinkAccessProcedure-SDH）LPR—区域基准时钟（LocalPrimaryReferenceClock）MSTP—一多业务传送平台（Multi-serviceTransferPlatform）MTBF一平均故障间隔时间（MeanTimeBetweenFailure）OCh——光通道（OpticalChannel)ODUk——光通路数据单元（OpticalChannelDataUnit-k）OLA——光线路放大器（OpticalLineAmplifier）OTN——光传送网络（OpticalTransportNetwork）OTUk——光通路传送单元（OpticalChannelTransportUnit-k）PPP—点对点协议(PointtoPointProtocol)PRC—全国基准时钟（PrimaryReferenceClock）JT/T918—2014
ROADM—可重构的光分插复用器（ReconfigurableOpticalAdd-dropMultiplexer）SAN——存储区域网络（StorageAreaNetwork）SDH——同步数字体系（SynchronousDigitalHierarchy）SNCP一子网连接保护（Sub-networkConnectionProtection）STM—同步传送模块（SynchronousTransportModule）WDM—波分复用（WavelengthDivisionMultiplexing）4总则
4.1高速公路信息通信系统联网是指通过建设基于OTN和SDH技术的干线传输网，同时利用各省（市、自治区）高速公路信息通信资源，实现交通运输行业部省之间、省际之间网络的互联互通，为全国范围的交通运输行业的信息交互提供承载服务。4.2高速公路信息通信系统联网干线传输网建设应遵循“统筹规划、统一标准、集中管理、分级维护的原则。
5网络体系结构
5.1网络架构
5.1.1高速公路信息通信系统业务类型为汇聚型，联通部省两级业务节点，部业务节点为汇聚中心。干线传输网和各省信息通信系统在传输层相互独立，在省业务节点通过光通信链路实现业务接入。高速公路信息通信系统网络架构见图1。5.1.2干线传输网按环状和支线链结合方式构建网络拓扑。随着高速公路路网的不断完善及网络业务量特别是省际间信息传输业务量的不断增长，将形成网状、环状、链状相结合的网络拓扑，增强传输网络的自愈能力。
5.1.3干线传输网应在每省至少设置一个业务节点，以方便省级交通运输主管部门就近接人为原则，宜与高速公路管理、监控机构同址建设，并和省级交通运输主管部门通过租用或自建通道等方式实现互3
HiiKAoNiKAca
JT/T918—2014
联互通。
省业务节点
省信息通信
系统。
交通运输部
信息系统
部业务节点
千线运输网
省业务节点
省信息通信
图1高速公路信息通信系统部省两级节点联网逻辑示意图省业务节点
省信息通信
5.1.4干线传输网光中继节点间距不宜超过80km，可优先选择已建的条件良好的站点进行布设。宜与路段通信（分）中心、收费站、服务区等同址建设。5.1.5交通运输行业企事业单位业务应用系统宜就近接入各级业务节点。5.2技术体制
5.2.1干线传输网采用OTN和SDH技术相结合的方式组建。5.2.2OTN系统按照不低于40波设计，单波速率不低于10Gbit/s;SDH系统按照速率不低于2.5Gbit/s设计。
5.2.3整网的业务保护基于环形拓扑规划，宜采用基于子业务颗粒的\1+1”保护。5.2.4
SDH系统传输容量可平滑升级至10Gbit/s;OTN系统未来可根据带宽需求继续扩容波道数量。6联网技术要求
6.1传输网
6.1.1OTN技术要求
6.1.1.1系统要求
6.1.1.1.1系统—般要求
OTN系统基本功能应满足YD/T1990的规定。干线传输网OTN系统采用1550nm工作窗口。在业务站点，利用OTN光分插复用（OADM)设备、OTN光终端复用（OTM）设备的交叉功能实现上下业务功能，支持电层（ODUk）和光层（OCh）复用。6.1.1.1.2系统元余要求
OTN业务节点设备的交叉连接矩阵应是无阻塞的，并有穴余备份，业务站点允余度不小于30%。节点设备满配置时的交叉能力应根据节点设备位置、业务需求和网络规模等因素来选取。4
6.1.1.2设备要求
6.1.1.2.1OTN传输设备基本要求OTN传输设备应满足下列基本要求：一电交叉设备、光交叉设备以及光电混合交叉设备符合YD/T1990的规定；光层复用符合YDN120的规定；
JT/T918—2014
一电层复用、OTN开销处理和告警处理流程符合YD/T1462和GB/T20187的规定；一支持采用SDH和以太网等业务侧接口用于不同厂商传送设备对接；一支持以太网透传和二层交换功能；—误码性能符合YD/T1990—2009中8.2的规定，抖动性能符合YD/T1990—2009中8.4的规定。6.1.1.2.2业务节点OTN设备要求6.1.1.2.2.1一般要求
业务节点OTN设备应满足下列要求：支持完成ODUk电层和OCh光层的交叉调度功能。波长级别的业务直接通过OCh交叉，其他需要调度的业务经过ODUk（k=0,1,2，2e,3,3e，4）交叉，两者配合可以优势互补，除了提供各种业务接口和OTUk接口（包括IrDI接口）以外，同时提供光复用段和光传输段功能，支持OTN传输；
-电交叉容量不少于3.2T，能够实现STM-4/16/64业务、GE/10GE业务的交叉调度，交叉调度颗粒能够达到ODUk（k=0,1,2,2e3,3e,4）；一光交叉调度支持1~9维度可配置。6.1.1.2.2.2接口能力要求
设备接口能力满足下列要求：
提供SDH、ATM、以太网、OTUk、SAN等多种业务接口以及标准的OTNIrDI互联接口，连接其他OTN设备；
OTN的线路接口处理功能包括ODUk时分复用、ODUk映射到OTUk功能。主要遵循ITU-TG.798和ITU-TG.709。可根据网络需求选择支持ITU-TG.975标准FEC或ITU-TG.975.1非标准FEC编码方式；
一支持通过更换卡板方式升级到40G/100G接口。6.1.1.2.2.3交叉能力要求
设备交叉能力应满足下列要求：提供光通路（OCh）调度能力，具备ROADM功能，支持多方向的波长任意重构，支持任意方向的波长无关上下；
一提供ODUk调度能力，支持一个或者多个级别ODUk（k=0,1,2,2e3,3e，4）电路调度。6.1.1.2.2.4保护能力要求
设备保护能力要求如下：
一宜采用基于子业务颗粒的1+1”保护：在线路条件满足的情况下，应能实现多路由保护；一应为业务提供有效的QoS保障和良好的生存能力，具备自愈环保护功能，倒换时间应不超过50ms；一提供ODUk、OCh通道保护恢复协调能力，在进行保护和恢复时不发生冲突；一主控、交叉、时钟、电源应实现“1+1”热备份。6.1.1.2.2.5业务接人和管理能力要求设备业务接人和管理能力应满足下列要求：提供端到端的ODUk、OCh通道的配置和性能/告警监视功能；一提供的10GOTU同时支持10GSDH/POS/10GELAN/OTU2业务接；一支持100M~2.7G间任意业务（any业务）在同一个10G波长上混合复用传送；5
JT/T918—2014
支持STM-N业务、CE/1OCE业务、SAN业务、POS业务接人。6.1.1.2.2.6以太网透传功能要求以太网透传功能满足下列要求：传输链路带宽可配置；
保证以太网业务的透明性，包括以太网MAC帧、VLAN标记等的透明传送；一以太网数据顿的封装应支持CFP协议，宜支持LAPS协议、PPP协议；一数据顿采用VC通道的连续级联/虚级联映射来保证数据顿在传输过程中的完整性。6.1.1.2.2.7以太网二层交换功能要求以太网二层交换功能满足下列要求：支持传输链路带宽可配置；
支持MAC地址学习；
一以太网数据顿的封装应支持GFP协议，宜支持LAPS协议、PPP协议；数据顿采用VC通道的连续级联/虚级联映射来保证数据顿在传输过程中的完整性；支持VLAN划分与VLAN隔离、流量控制、优先级控制、数据帧过滤、支持组播控制（IGMPSnooping）、存储转发和快速转发。6.1.1.2.2.8智能功能要求
设备智能功能满足下列要求：
可支持GMPLS控制平面，实现ODUk、OCh通道自动建立、自动发现和恢复等智能功能；可支持光层和电层ASON。
6.1.1.2.3光放大节点OTN设备要求6.1.1.2.3.1一般要求
光放大节点OTN设备满足下列一般要求：光线路放大设备（OLA）应具备OCh光层中继放大功能；支持40×10Gbit/s、40×40Gbit/s、40×100Gbit/s，可升级到80×10Gbit/s80×40Gbit/s.80×100Gbit/s;
支持系统实现不同跨段的无电中继传输；一支持增益调节、固定增益、在线光性能监测、增益锁定技术、瞬态控制技术等功能和特性；一支持智能光网络ASON，满足业务多重保护需求。6.1.1.2.3.2EDFA要求
单板内的EDFA具有增益锁定功能，增加或减少一路或几路通道或者某些通道光信号波动时，不影响其他通道的信号增益。
单板内的EDFA具有瞬态控制功能，使得系统在增加通道或减少通道时，能通过抑制信道光功率波动实现平滑的升级扩容。
6.1.1.2.3.3监测功能要求
提供在线监测光口，可从该光口输出少量光信号至光谱分析仪或光谱分析板，在不中断业务的情况下，监测合波光信号的光谱和光性能。提供对光功率的检测和上报；提供泵浦激光器的温度控制；提供泵浦驱动电流、背光电流、制冷电流、泵浦激光器温度的检测和单板环境温度的检测。6.1.1.2.3.4增益要求
对于增益可调的，支持根据输人光功率，实现增益20dB~31dB、23dB~34dB、24dB~36dB连续调节三种可选规格。
对于固定增益的，根据输人光功率，应至少支持三种可选的固定增益规格，增益波动满足在-1.5dB~+1.5dB范围内。
