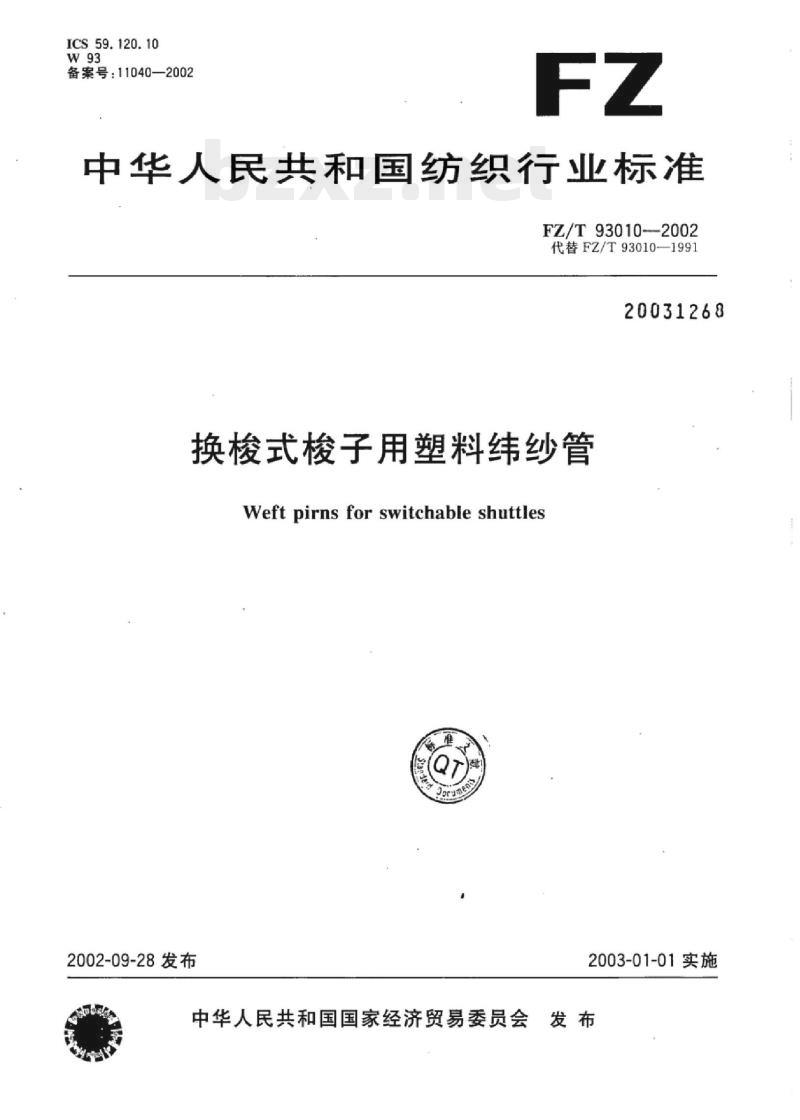

【FZ纺织行业标准】 换梭式梭子用塑料纬纱管

ICS59.120.10
备案号：11040—2002
中华人民共和国纺织行业标准
FZ/T93010--2002
代替FZ/T93010—1991
20031268
换梭式梭子用塑料纬纱管
Weft pirns for switchable shuttles2002-09-28发布
2003-01-01实施

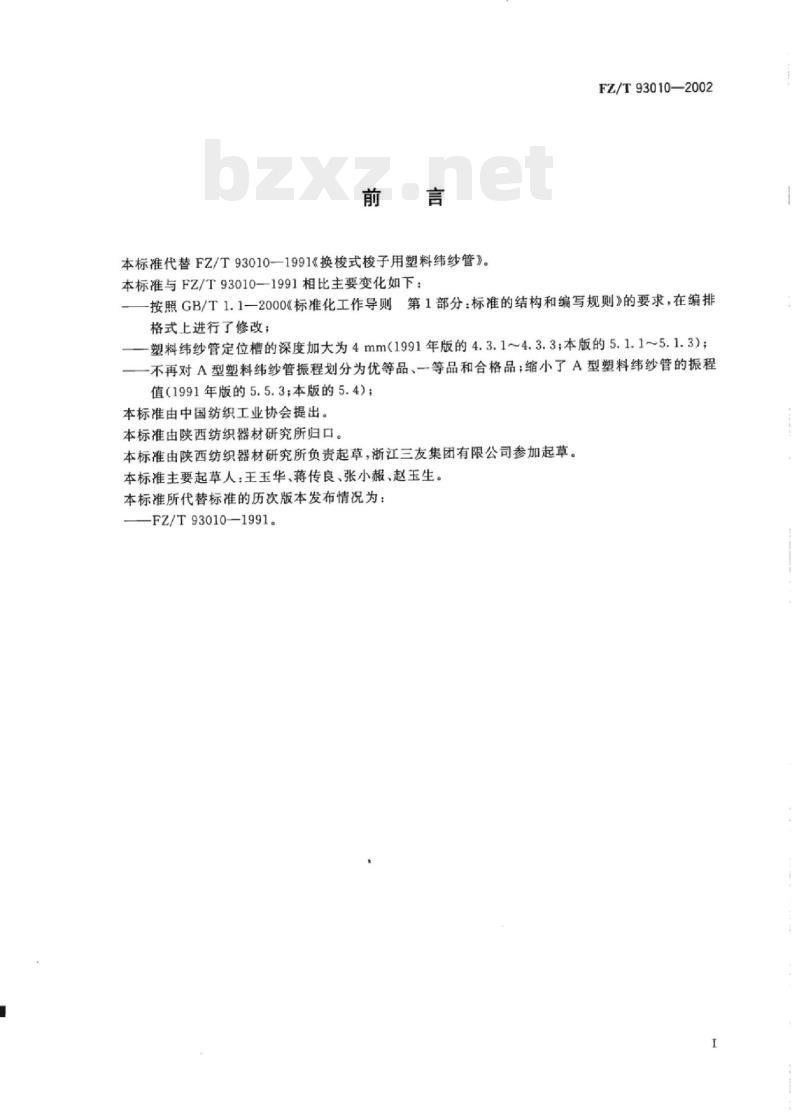

中华人民共和国国家经济贸易委员会发布前言
本标准代替FZ/T93010—1991《换梭式梭子用塑料纬纱管》。FZ/T93010—2002
本标准与FZ/T93010—1991相比主要变化如下：-按照GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》的要求，在编排格式上进行了修改；
塑料纬纱管定位槽的深度加大为4mm(1991年版的4.3.1~4.3.3；本版的5.1.1～5.1.3)；-不再对A型塑料纬纱管振程划分为优等品、一等品和合格品；缩小了A型塑料纬纱管的振程值（1991年版的5.5.3；本版的5.4)；本标准由中国纺织工业协会提出。本标准由陕西纺织器材研究所归口。本标准由陕西纺织器材研究所负责起草，浙江三友集团有限公司参加起草。本标准主要起草人：王玉华、蒋传良、张小、赵玉生。本标准所代替标准的历次版本发布情况为：FZ/T93010-—1991。

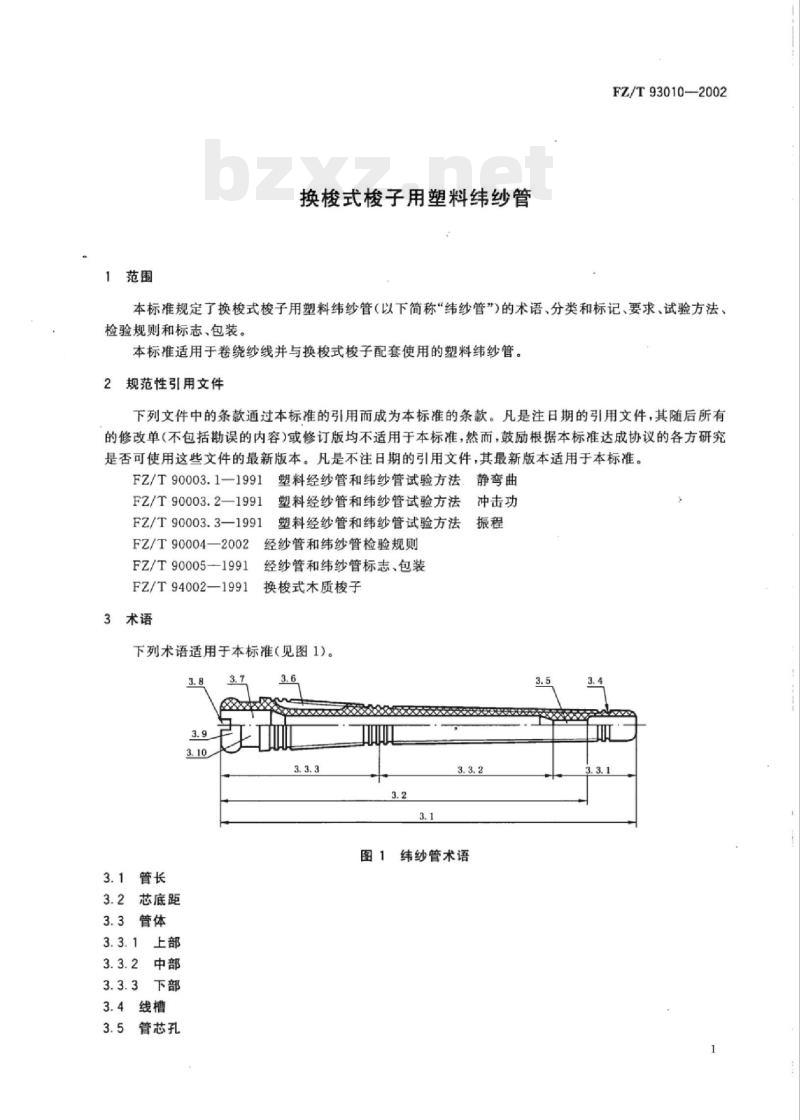

换梭式梭子用塑料纬纱管
FZ/T93010—2002
本标准规定了换梭式梭子用塑料纬纱管（以下简称“纬纱管”）的术语、分类和标记、要求、试验方法、检验规则和标志，包装。
本标摊适用于卷绕纱线并与换梭式梭子配套使用的塑料纬纱管。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。FZ/T90003.1—1991
FZ/T90003.2—1991
FZ/T90003.3—1991
塑料经纱管和纬纱管试验方法静弯曲塑料经纱管和纬纱管试验方法冲击功塑料经纱管和纬纱管试验方法振程FZ/T90004—2002经纱管和纬纱管检验规则FZ/T90005—1991
经纱管和纬纱管标志、包装
FZ/T94002-—1991
换梭式木质梭子
3术语
下列术语适用于本标准（见图1）。3.8
3.1管长
3.2芯底距
3.3管体
3.3.1上部
3.3.2中部
3.3.3下部
3.4线槽
3.5管芯孔
图1纬纱管术语
FZ/T93010—2002
探纬槽
3.8定位槽
3.9管座
分类和标记
4.1分类
4.1.1根据配用梭子的类型，纬纱管分为A，B，C,D，E五个类型（见图2～图6)；按管颈形状，A型又分为AA型和AB型。A型纬纱管和B型纬纱管配用FZ/T94002一1991中的A型梭子，C型配用B型和C型梭子；D型配用D型梭子，E型配用E型梭子。4.1.2根据使用要求，A型纬纱管又分为耐热型（在50℃以上环境条件下使用，代号N）和普通型（在常温下使用，代号P)两种。
4.2标记
纬纱管的标记应依次包括以下内容：产品名称：
型式代号：
使用要求代号：
管长.mm；
本标准编号，即FZ/T93010。
管长i=180mm的AA型、耐热型纬纱管应标记为：塑料纬纱管
AAN180FZ/T93010
5技术要求
尺寸及极限偏差
5.1.1A型见图2、表1。
表1A型纬纱管的基本尺寸及极限偏差称
管体外径
管芯孔上径
管芯孔锥度
芯底距
底孔直径
管颈直径
管座直径
管座长
管颈长
基本尺寸
1:24(4.2:100)
(180),190
1:25(4:100)
注：括号中的管长尺寸为过渡尺寸，设计新产品时不应采用。2
单位为毫米
极限偏差
注：图2~图6中未注极限偏差由供需双方商定。图2
5.1.2B型见图3、表2。
A型纬纱管
图3B型纬纱管
FZ/T93010-—2002
单位为毫米
单位为毫米
FZ/T93010—2002
管体外径
管颈直径
管座直径
管座长
管颈长
5.1.3C型见图4、表3。
管体外径
管预直径
管座直径
管座长
管颈长
表2B型纬纱管的基本尺寸及极限偏差代号
基本尺寸
190,200,210
图4C型纬纱管
表3C型纬纱管的基本尺寸及极限偏差代号
基本尺寸
单位为毫米
极限偏差bzxZ.net
单位为毫米
单位为毫米
极限偏差
5.1.4D型见图5、表4。
管体外径
管颈直径
管座直径
管座长
管颈长
E型见图6、表5。
5.2位置度
图5D型纬纱管
表4D型纬纱管的基本尺寸及极限偏差代号
基本尺寸
155,160,165
图6E型纬纱管
纬纱管定位槽中心面应与探纬槽中心面成90°土2°5.3力学性能
A型纬纱管的力学性能应遵照表6规定。0
FZ/T93010—2002
单位为毫米
单位为毫米
极限偏差
170,175
单位为毫米
FZ/T93010—2002
管体外径
管颈直径
管座直径
管座厚度
冲击功
5.4振程
表5E型纬纱管的基本尺寸及极限偏差代
静弯曲负荷
195,205
表6A型纬纱管的力学性能
≥850
普通型
耐热型
单位为毫米
极限偏差
A型纬纱管上部（距上端面约10mm处）的振程应不大于0.15mm，中部（约0.5.处）的振程应不大于0.25mm。
5.5密合面
A型纬纱管管芯孔锥面与锭杆配合处锥面应密合，其密合面应不小于85%。5.6外观质量
5.6.1管体表面应无裂纹、分层及焦化等缺陷，线槽应清晰、无毛刺和锐棱。5.6.2同批纬纱管应色泽一致，不得有明显差异。6试验方法
6.1基本尺寸测定
6.1.1管长、管体外径、管颈直径、管座直径、管座长、管座厚、管颈长用最小分度值不大于0.02mm的游标卡尺、外径千分尺或专用量具测量。6.1.2A型纬纱管的底孔直径用图7所示的量规测量。单位为毫米
1:100/
管底通过线
基准线
管底终止线
图7测量A型纬纱管的底孔直径用量规FZ/T93010—-2002
6.1.3A型纬纱管的管芯孔上径、管芯孔锥度及芯底距用综合量规测量，量规的尺寸应遵照图8和表7规定。
单位为毫米
管底终止线
基准线
管底通过线
图8测量A型纬纱管用综合量规
表7测定管芯孔上径、管芯孔锥度及芯底距用综合量规的尺寸代
6.2位置度测定
1:24(4.2:100)
定位槽中心面与探纬槽中心面的角度用专用量具测量。6.3力学性能试验
基本尺寸
单位为毫米
1:25(4100)
6.3.1A型纬纱管的静弯曲试验应遵照FZ/T90003.1-1991规定进行。6.3.2A型纬纱管的冲击功试验应遵照FZ/T90003.2—1991规定进行。6.4振程试验
A型纬纱管的振程试验应遵照FZ/T90003.31991规定进行。6.5密合面检查
检查A型纬纱管管芯孔与锭杆的密合面用图8所示的量规，在量规的圆锥面上均勾地涂上红印油，然后把量规放入纱管使两者紧密接触并旋转180°；取出量规，目测其密合面大小。6.6外观质量
外观质量目测。
7检验规则
纬纱管的检验规则应遵照FZ/T90004一2002的规定进行。8标志、包装
纬纱管的标志、包装应遵照FZ/T90005—1991规定进行。FZ/T93010-2002
