【FZ纺织行业标准】 纺纱和捻线用塑料钩

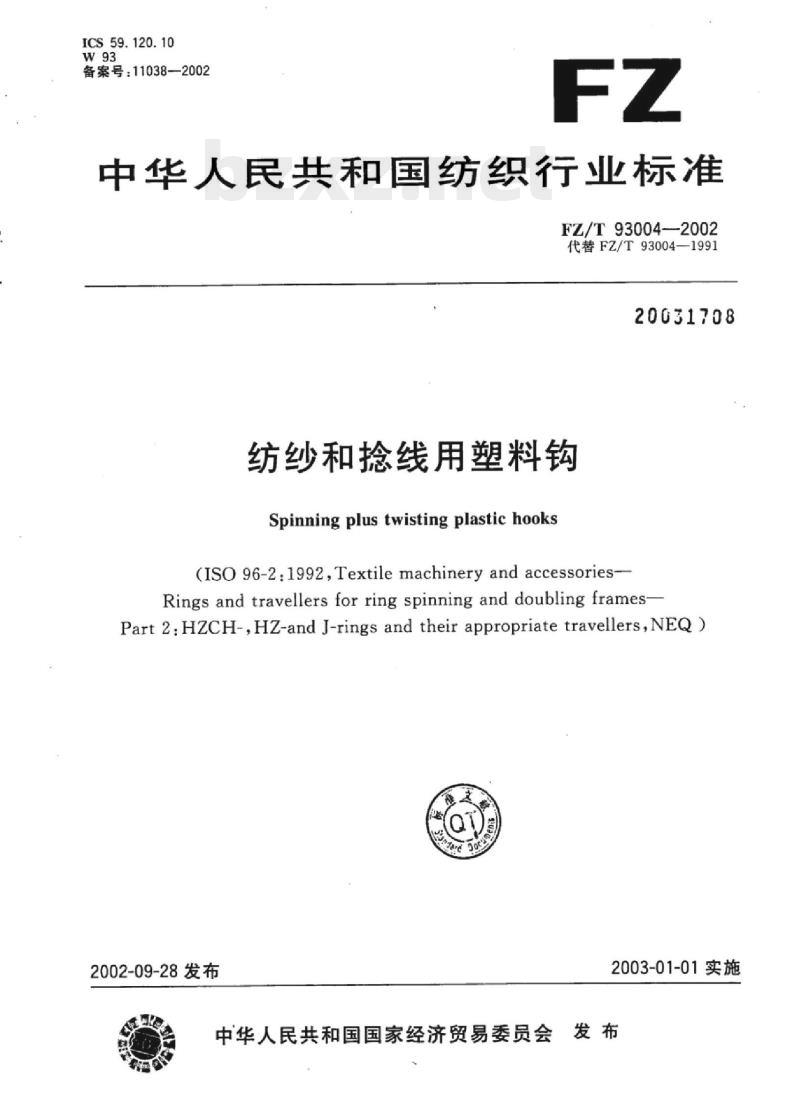

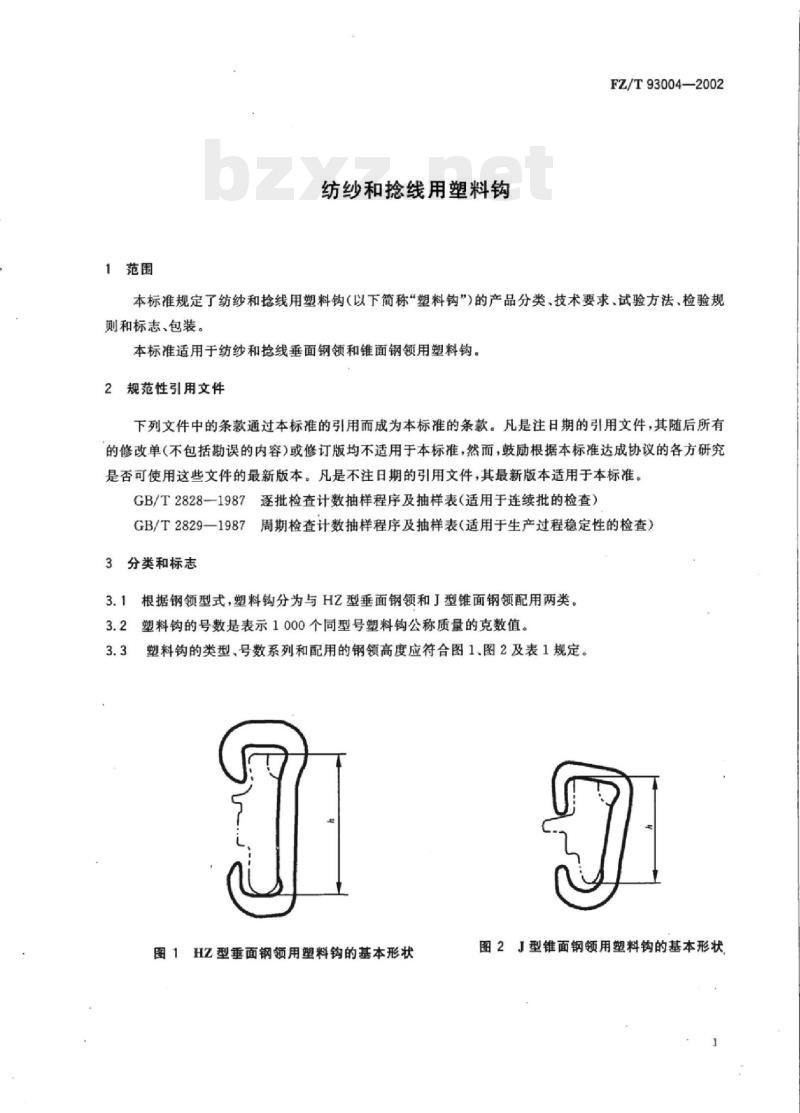

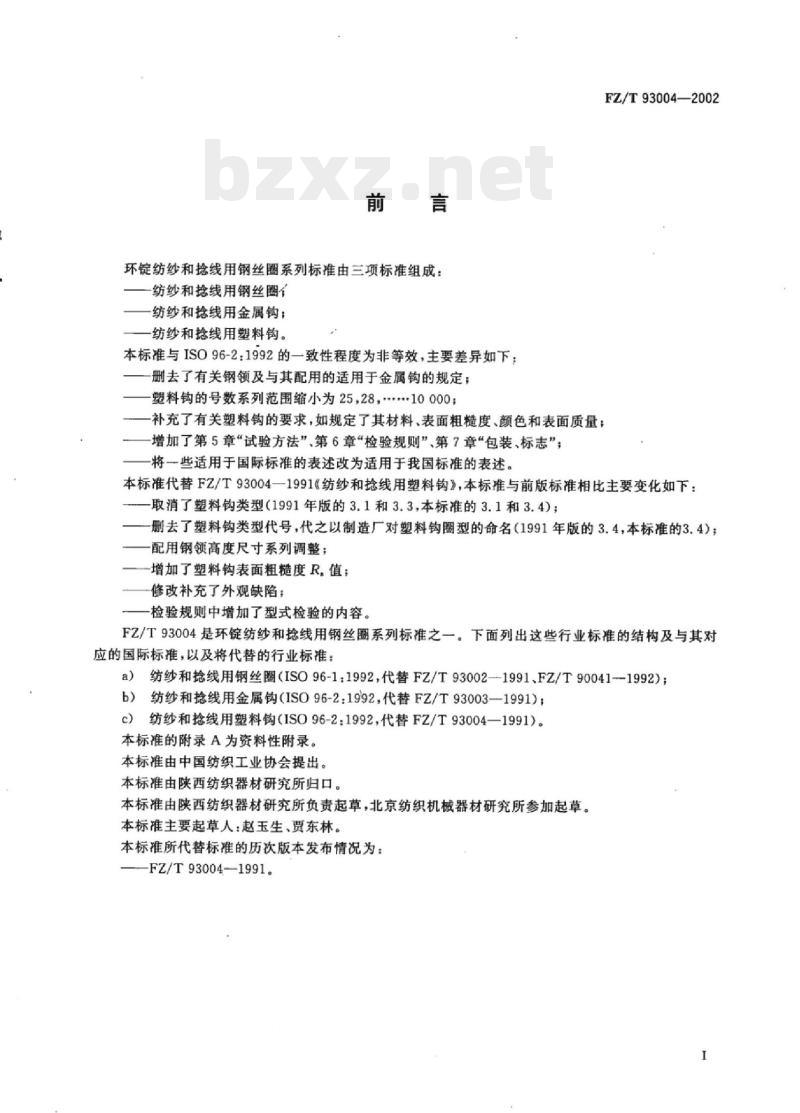

FZ/T93004—2002 纺纱和捻线用塑料钩 Spinning and twisting plastic hooks (ISO 96-2:1992, Textile machinery and accessories-Rings and travellers for ring spinning and doubling frames-Part 2: HZ-, HZ- and J-rings and their appropriate travellers, NEQ) 2002-09-28 发布 2003-01-01 实施 中华人民共和国纺织行业标准 前言 环锭纺纱和捻线用钢丝圈系列标准由三项标准组成： 1. 纺纱和捻线用钢丝圈； 2. 纺纱和捻线用金属钩； 3. 纺纱和捻线用塑料钩。 本标准与 ISO 96-2:1992 的一致性程度为非等效，主要差异如下：删去了有关钢领及与其配用的适用于金属钩的规定；塑料钩的号数系列范围缩小为 25, 28, ... 10000；补充了有关塑料钩的要求，如规定了其材料、表面粗糙度、颜色和表面质量；增加了第5章“试验方法”、第6章“检验规则”、第7章“包装、标志”；将一些适用于国际标准的表述改为适用于我国标准的表述。 本标准代替 FZ/T93004—1991《纺纱和捻线用塑料钩》，本标准与前版标准相比主要变化如下：取消了塑料钩类型（1991年版的3.1和3.3，本标准的3.1和3.4）；删去了塑料钩类型代号，代之以制造厂对塑料钩圈型的命名（1991年版的3.4，本标准的3.4）；配用钢领高度尺寸系列调整；增加了塑料钩表面粗糙度 $R_a$ 值；修改补充了外观缺陷；检验规则中增加了型式检验的内容。 FZ/T93004 是环锭纺纱和捻线用钢丝圈系列标准之一。下面列出这些行业标准的结构及其对应的国际标准，以及将代替的行业标准： a) 纺纱和捻线用钢丝圈（ISO 96-1:1992，代替 FZ/T93002—1991、FZ/T90041—1992）； b) 纺纱和捻线用金属钩（ISO 96-2:1992，代替 FZ/T93003—1991）； c) 纺纱和捻线用塑料钩（ISO 96-2:1992，代替 FZ/T93004—1991）。 本标准的附录 A 为资料性附录。 本标准由中国纺织工业协会提出。本标准由陕西纺织器材研究所归口并负责起草。北京纺织机械器材研究所参加起草。主要起草人：赵玉生、贾东林。 1 范围 本标准规定了纺纱和捻线用塑料钩（以下简称“塑料钩”）的产品分类、技术要求、试验方法、检验规则和标志、包装。 本标准适用于纺纱和捻线垂面钢领和锥面钢领用塑料钩。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 2829—1987 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） 3 分类和标志 3.1 根据钢领型式，塑料钩分为与 HZ 型垂面钢领和 J 型锥面钢领配用两类。 3.2 塑料钩的号数是表示 1000 个同型号塑料钩公称质量的克数值。 3.3 塑料钩的类型、号数系列和配用的钢领高度应符合图 1、图 2及表 1 规定。 表 1 塑料钩的号数系列和配用的钢领高度 | 配用钢领型号 | HZ型(垂面) | J型(锥面) | | :--- | :--- | :--- | | 钢领高度 h/mm | 9.5, 10.3, 11.1, 16.7, 22.2, 25.4, 38.1 | 9.5, 11.1, 17.4 | | 塑料钩号数系列 | 25.0, 28.0, 31.5, 35.5, 40.0, 45.0, 50.0, 56.0, 63.0, 71.0, 80.0, 90.0, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6300, 7100, 8000, 9000, 10000 | | 3.4 塑料钩的标记方法：由产品名称、配用的钢领类型代号及其高度、制造厂对塑料钩圈型的命名、材料缩写代号、号数和标准号顺序组成。 示例：配用 HZ 型钢领高度为 16.7mm，圈型无命名、用聚酰胺 66 制造，号数为 400 的塑料钩应标记为：塑料钩 HZ16.7-PA66-400 4 要求 4.1 塑料钩宜用聚酰胺 66 或使用性能不低于聚酰胺 66 的其他塑料制造。 4.2 100 个同型号塑料钩的公称质量允许偏差应为其号数值的 5%。 4.3 塑料钩的表面粗糙度 $R_a$ 最大允许值应为 $0.80 mu m$。 4.4 塑料钩的颜色应符合表 2 规定。 表 2 塑料钩的颜色与号数 | 号数系列 | 颜色 | | :--- | :--- | | 25.0, 28.0, 31.5, 35.5, 40.0, 45.0, 50.0 | 大红 | | 56.0, 63.0, 71.0, 80, 90, 100, 112 | 深绿 | | 125, 140, 160, 180, 200, 224 | 黄 | | 250, 280, 315, 355, 400, 450, 500 | 深蓝 | | 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000, 4500, 5000, 5600, 6300, 7100, 8000, 9000, 10000 | 棕色 | 4.5 塑料钩的表面应光滑，无毛刺、杂质和焦化现象，纱线通道处无气泡，错模缺陷及模缝飞边高度应符合表 3 规定。 表 3 塑料钩的外观缺陷 | 号数 | 错模缺陷/mm | 模缝飞边高度/mm | | :--- | :--- | :--- | | $le 224$ | 0.08 | 0.10 | | $> 224$ | 0.15 | 0.20 | 5 试验方法 5.1 塑料钩的质量应用感量不大于 50mg 的天平进行称量。 5.2 塑料钩的表面粗糙度应用标准样块对照检测。 5.3 塑料钩的颜色及表面质量目测。 6 检验规则 6.1 总则 6.1.1 塑料钩应通过以下类别的检验：型式检验；出厂检验。 6.1.2 型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在一个月内对进厂的塑料钩进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。 6.1.3 在型式检验或出厂检验中，被检查的样本单位若有不符合本标准有关规定时，即为不合格。 6.2 检验 6.2.1 型式检验 6.2.1.1 连续生产的塑料钩应定期进行型式检验，在改进主要制造工艺、更换材料或中断生产后再恢复生产时，也应进行型式检验。 6.2.1.2 型式检验按 GB/T 2829—1987 中判别水平 I 的一次抽样方案，型式检验方案应按表 4 规定。 表 4 塑料钩的型式检验方案 | 序号 | 检验项目名称 | 要求章条号 | 试验方法章条号 | 不合格质量水平 | | :--- | :--- | :--- | :--- | :--- | | 1 | 公称质量 | 4.2 | 5.1 | B | | 2 | 表面粗糙度 | 4.3 | 5.2 | c | | 3 | 颜色 | 4.4 | 5.3 | c | | 4 | 外观质量 | 4.5 | 5.3 | c | 6.2.1.3 样本的抽取和检查应按 GB/T 2829—1987 中的 4.9 和 4.10 规定进行。 6.2.1.4 型式检验合格或不合格的判断和检查后的处置应按 GB/T 2829—1987 中 4.11 和 4.12 规定进行。 6.2.2 出厂检验 6.2.2.1 每批塑料钩都应进行出厂检验，经型式检验合格后方可进行出厂检验。 6.2.2.2 出厂检验按 GB/T 2828-1987 中的一次抽样方案，从正常检查开始，并按 GB/T 2828—1987 中 4.6.3 和 4.6.4 规定进行，出厂检验方案应按表 5 规定。 表 5 塑料钩的出厂检验方案 | 序号 | 检验项目名称 | 要求章条号 | 试验方法章条号 | | :--- | :--- | :--- | :--- | | 1 | 公称质量 | 4.2 | 5.1 | | 2 | 表面粗糙度 | 4.3 | 5.2 | | 3 | 颜色 | 4.4 | 5.3 | | 4 | 外观质量 | 4.5 | 5.3 |
