【FZ纺织行业标准】 织物对中、对边装置

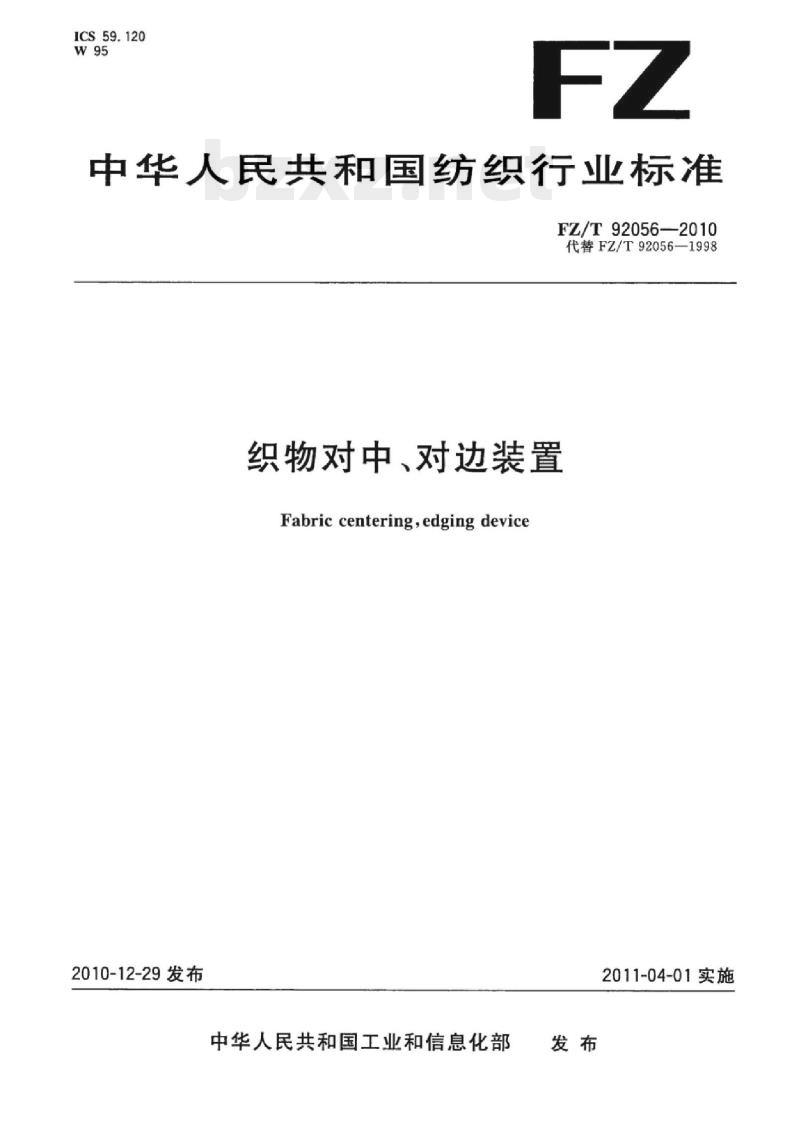

ICS59.120
中华人民共和国纺织行业标准
FZ/T92056—2010
代替FZ/T92056—1998
织物对中、对边装置
Fabric centering,edging device2010-12-29发布
中华人民共和国工业和信息化部2011-04-01实施

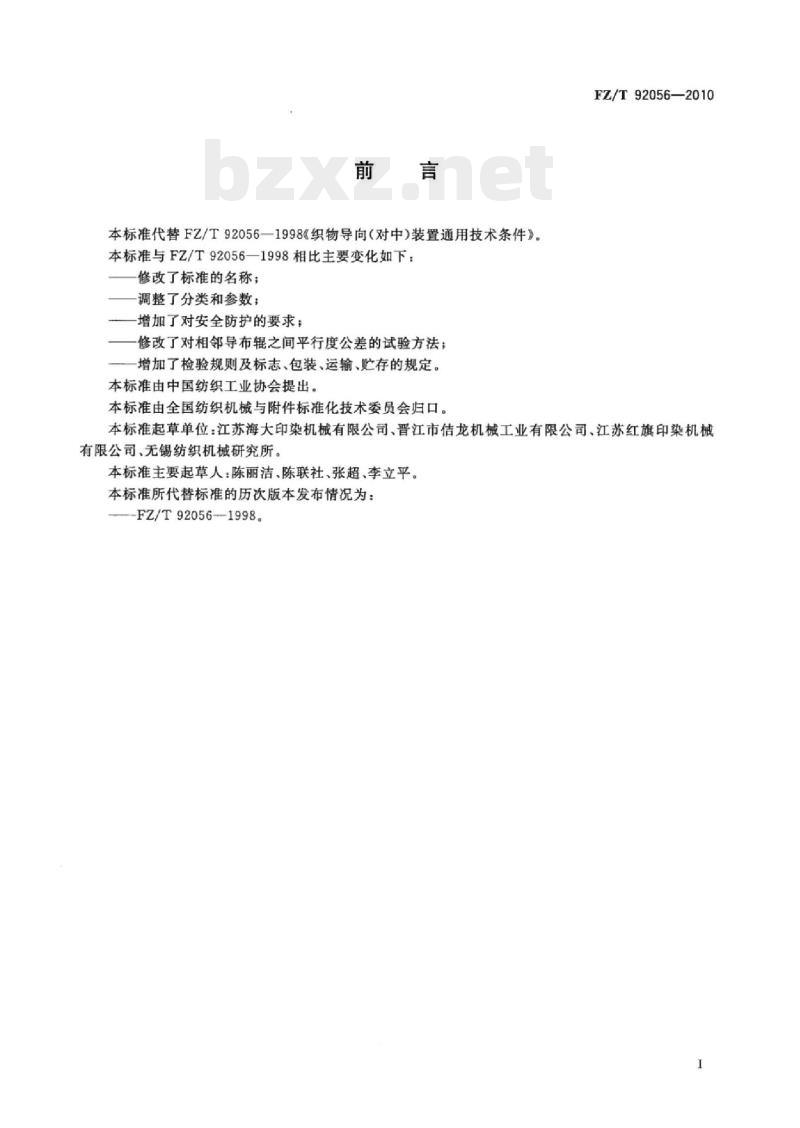

本标准代替FZ/T92056一1998《织物导向（对中）装置通用技术条件》。本标准与FZ/T92056—1998相比主要变化如下：修改了标准的名称；
调整了分类和参数；
增加了对安全防护的要求；
修改了对相邻导布辊之间平行度公差的试验方法；增加了检验规则及标志、包装、运输、贮存的规定。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。FZ/T92056—2010
本标准起草单位：江苏海大印染机械有限公司、晋江市估龙机械工业有限公司、江苏红旗印染机械有限公司、无锡纺织机械研究所。本标准主要起草人：陈丽洁、陈联社、张超、李立平。本标准所代替标准的历次版本发布情况为：-FZ/T92056-1998

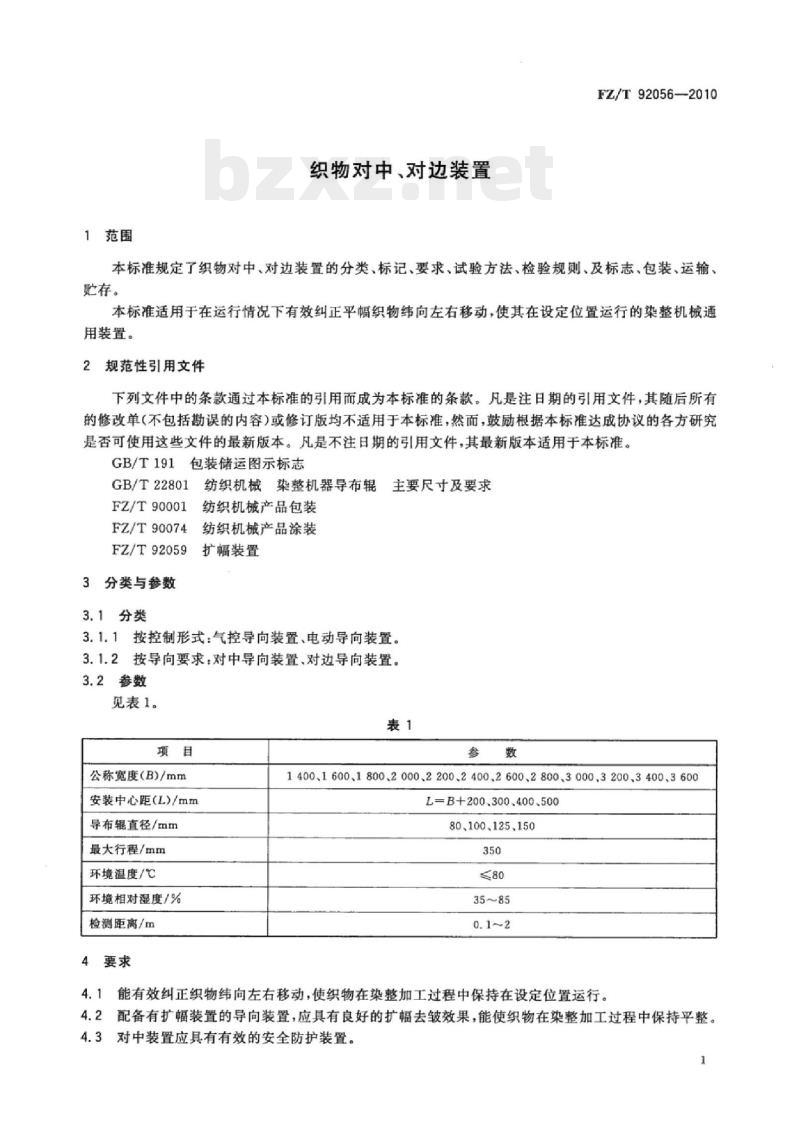

1范围
织物对中、对边装置
FZ/T92056—2010
本标准规定了织物对中、对边装置的分类、标记、要求、试验方法、检验规则、及标志、包装、运输、贮存。
本标准适用于在运行情况下有效约正平幅织物纬向左右移动，使其在设定位置运行的染整机械通用装置。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
包装储运图示标志
GB/T22801
FZ/T90001
FZ/T90074
纺织机械染整机器导布辊主要尺寸及要求纺织机械产品包装
纺织机械产品涂装
FZ/T92059
扩幅装置
3分类与参数
3.1分类
3.1.1按控制形式：气控导向装置、电动导向装置。3.1.2按导向要求：对中导向装置、对边导向装置。3.2参数
见表1。
公称宽度（B)/mm
安装中心距（L)/mm
导布辊直径/mm
最大行程/mm
环境温度/℃
环境相对湿度/%
检测距离/m
4要求
1400、1600、1800、2000、2200、2400、2600、2800、3000,3200、3400、3600L=B+200.300.400、500
80、100、125、150
4.1能有效纠正织物纬向左右移动，使织物在染整加工过程中保持在设定位置运行。4.2配备有扩幅装置的导向装置，应具有良好的扩幅去皱效果，能使织物在染整加工过程中保持平整。4.3对中装置应具有有效的安全防护装置。1
FZ/T92056—2010

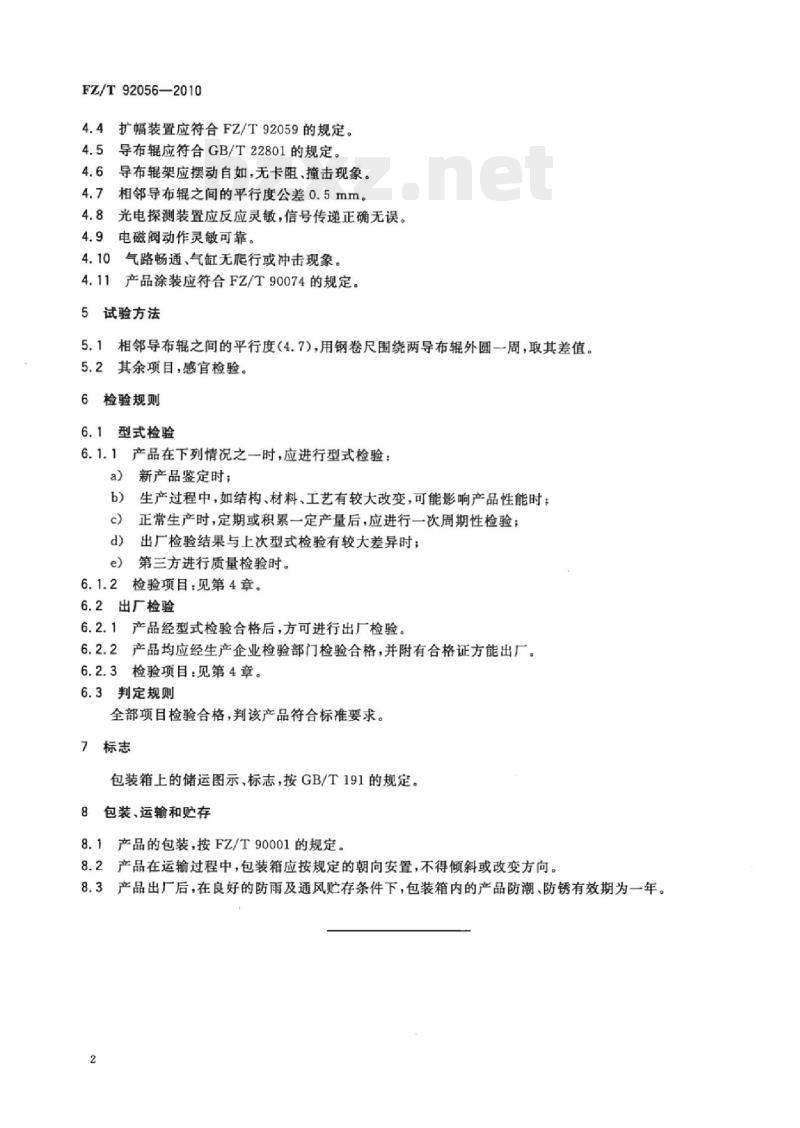

4.4扩幅装置应符合FZ/T92059的规定。4.5导布辊应符合GB/T22801的规定。4.6导布辑架应摆动自如，无卡阻、撞击现象。4.7相邻导布辊之间的平行度公差0.5mm。4.8光电探测装置应反应灵敏，信号传递正确无误。电磁阀动作灵敏可靠。
4.10气路畅通、气缸无爬行或冲击现象。4.11产品涂装应符合FZ/T90074的规定。试验方法
5.1相邻导布辊之间的平行度（4.7)，用钢卷尺围绕两导布辊外圆一周，取其差值5.2其余项目，感官检验。
6检验规则
6.1型式检验
产品在下列情况之一时，应进行型式检验：新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时：正常生产时，定期或积累一定产量后，应进行一次周期性检验；c
d）出厂检验结果与上次型式检验有较大差异时；第三方进行质量检验时。
6.1.2检验项目：见第4章。
6.2出厂检验
6.2.1产品经型式检验合格后，方可进行出厂检验。6.2.2产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。6.2.3检验项目：见第4章。
6.3判定规则
全部项目检验合格，判该产品符合标准要求。7标志
包装箱上的储运图示、标志，按GB/T191的规定。8包装、运输和贮存
8.1产品的包装，按FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。2
FZ/T92056-2010

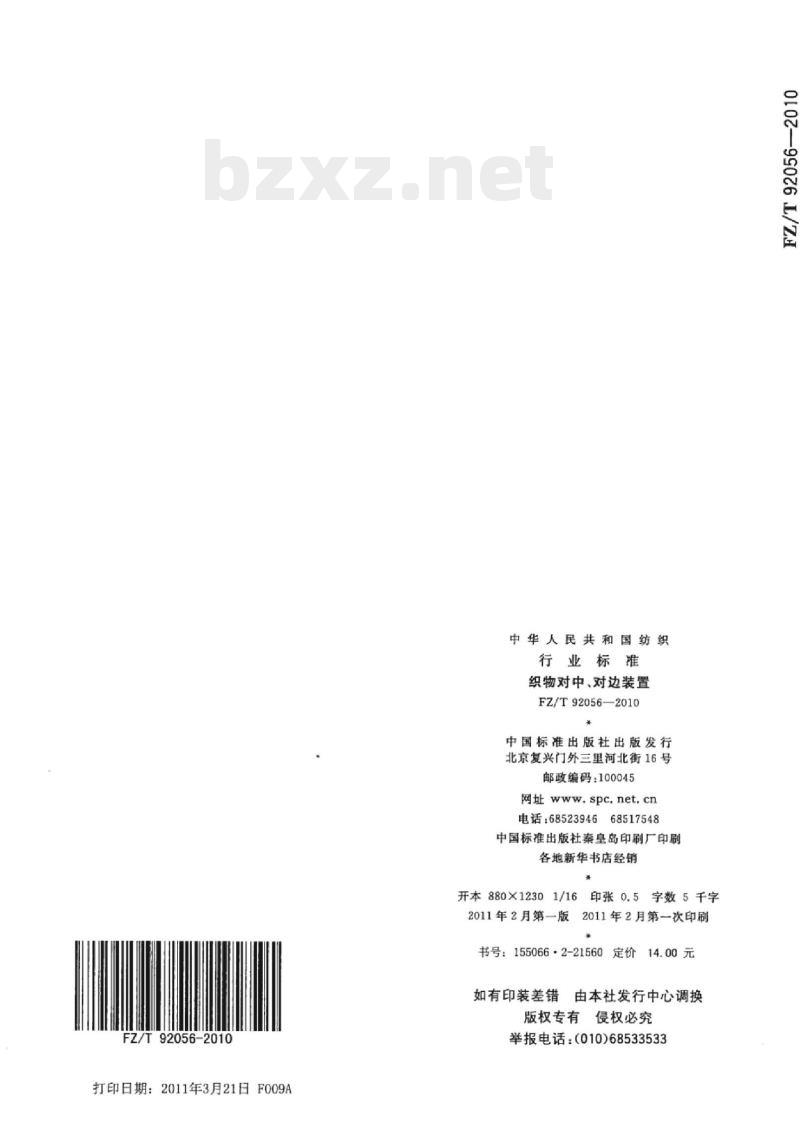

打印日期：2011年3月21日F009A中华人民共和国纺织
行业标准
织物对中，对边装置
FZ/T92056—2010www.bzxz.net
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880X12301/16印张0.5字数5千字2011年2月第一版2011年2月第一次印刷书号：155066·2-21560定价
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
