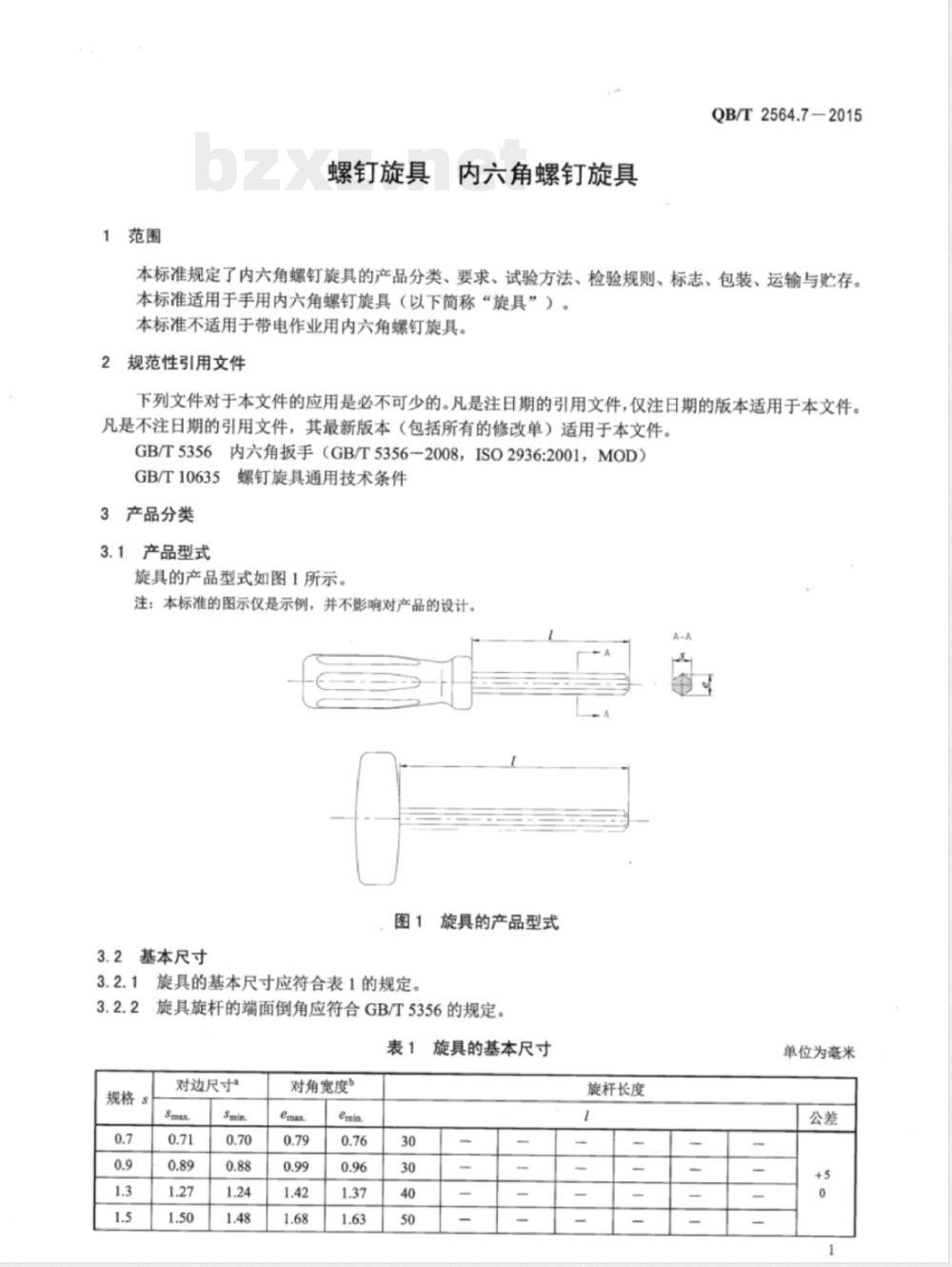

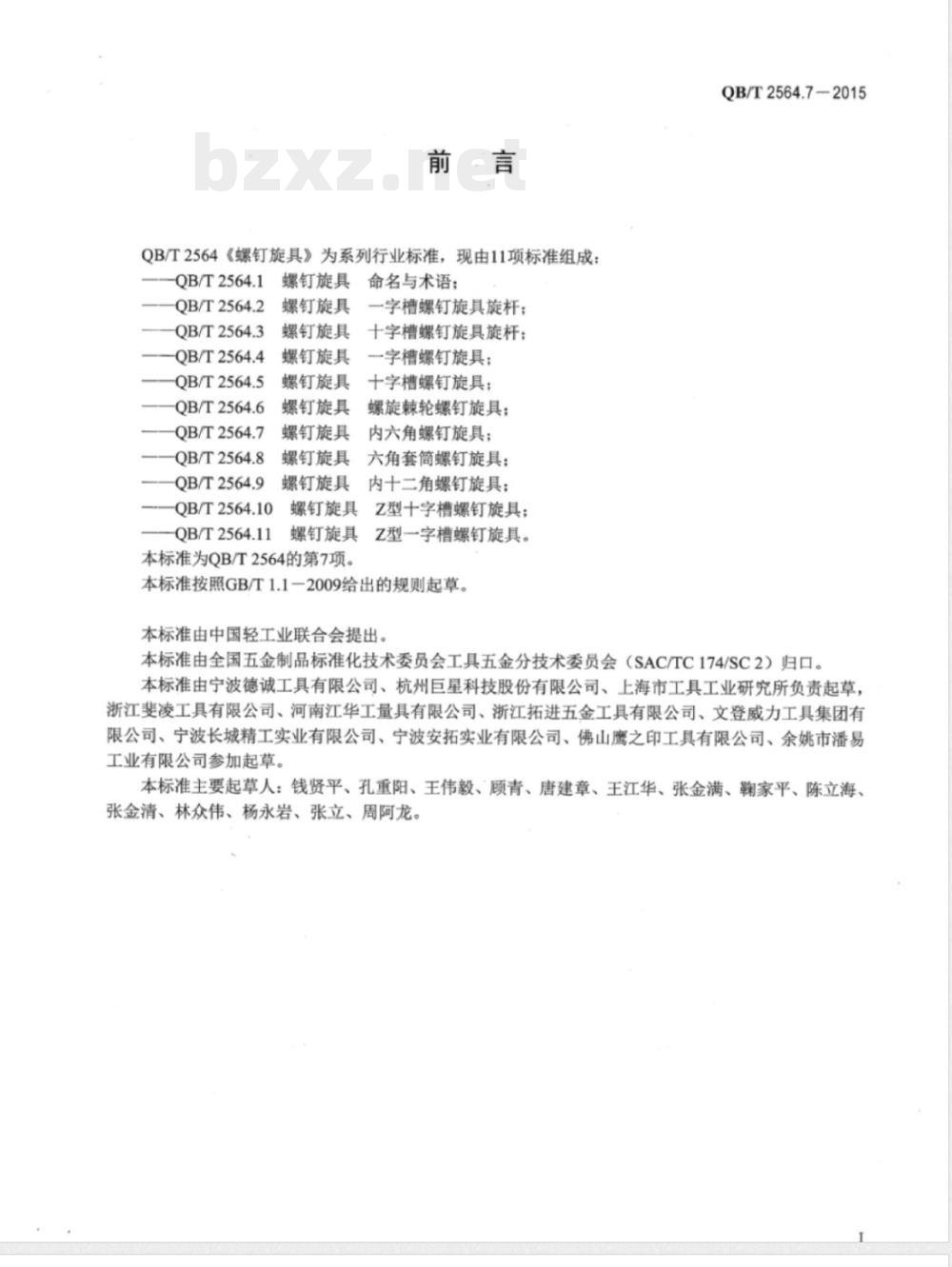

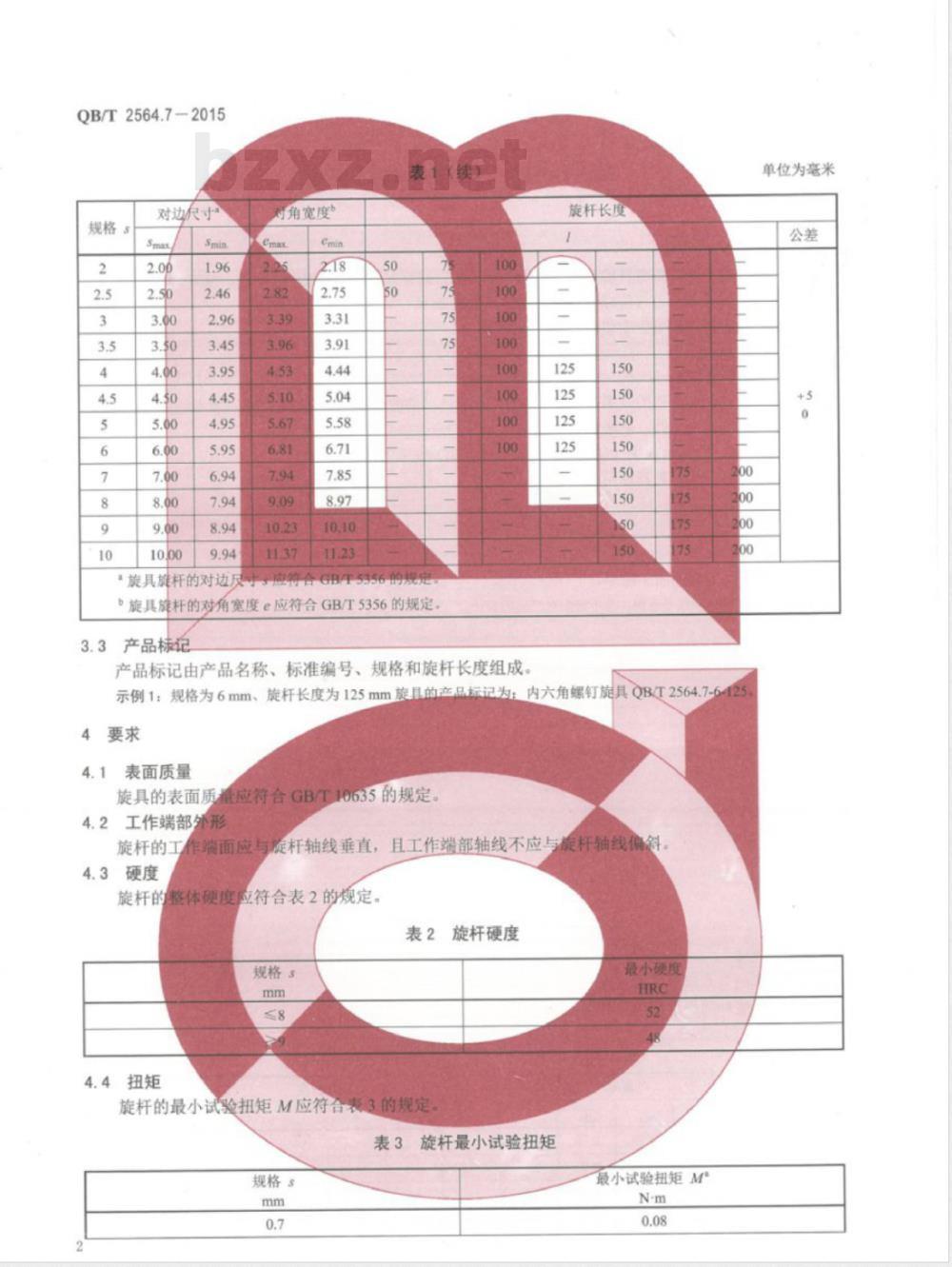

ICS 25.140.30 分类号：J47 备案号：49694-2015 中华人民共和国轻工行业标准 QB/T2564.7-2015 螺钉旋具 内六角螺钉旋具 Screwdrivers—Screwdriver for hexagon socket screws 发布日期：2015-04-30 实施日期：2015-10-01 前言 QB/T2564《螺钉旋具》为系列行业标准，现由11项标准组成： QB/T2564.1 螺钉旋具命名与术语； QB/T2564.2 螺钉旋具； QB/T2564.3 螺钉旋具； QB/T2564.4 螺钉旋具； QB/T2564.5 螺钉旋具； QB/T2564.6 螺钉旋具； QB/T2564.7 内六角螺钉旋具； QB/T2564.8 螺旋棘轮螺钉旋具； QB/T2564.9 一字槽螺钉旋具； QB/T2564.10 十字槽螺钉旋具； QB/T2564.11 Z型一字槽螺钉旋具。 本标准为QB/T2564的第7项。 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC 174/SC 2）归口。本标准由宁波德诚工具有限公司、杭州巨星科技股份有限公司、上海市工具工业研究所负责起草，浙江斐凌工具有限公司、河南江华工量具有限公司、浙江拓进五金工具有限公司、文登威力工具集团有限公司、宁波长城精工实业有限公司、宁波安拓实业有限公司、佛山鹰之印工具有限公司、余姚市潘易工业有限公司参加起草。 本标准主要起草人：钱贤平、孔重阳、王伟毅、顾青、唐建章、王江华、张金满、鞠家平、陈立海、张金清、林众伟、杨永岩、张立、周阿龙。 1 范围 本标准规定了内六角螺钉旋具的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于手用内六角螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用内六角螺钉旋具。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5356 内六角扳手 GB/T 10635 螺钉旋具通用技术条件 3 产品分类 3.1 产品型式 旋具的产品型式如图1所示（注：本标准的图示仅是示例，并不影响对产品的设计）。 3.2 基本尺寸 3.2.1 旋具的基本尺寸应符合表1的规定。 3.2.2 旋具旋杆的端面倒角应符合GB/T 5356的规定。 表1 旋具的基本尺寸 规格(s) | Sma | Smin | 对角宽度 emax | 对角宽度 emin | 旋杆长度(mm) 0.7 | 0.71 | 0.70 | 0.79 | 0.76 | 30 0.9 | 0.89 | 0.88 | 0.99 | 0.96 | 30 1.3 | 1.27 | 1.24 | 1.42 | 1.37 | 40 1.5 | 1.50 | 1.48 | 1.68 | 1.63 | 50 2 | 2.0 | 1.96 | 2.82 | 2.18 | 50 2.5 | 2.50 | 2.46 | 3.39 | 2.75 | 75 3 | 3.00 | 2.96 | 3.96 | 3.31 | 75 3.5 | 3.50 | 3.45 | 4.53 | 3.91 | 75 4 | 4.00 | 3.95 | 5.10 | 4.44 | 75 4.5 | 4.50 | 4.45 | 5.67 | 5.04 | 100 5 | 5.00 | 4.95 | 6.81 | 5.58 | 100 6 | 6.00 | 5.95 | 7.94 | 6.71 | 100 7 | 7.00 | 6.94 | 9.09 | 7.85 | 100 8 | 8.00 | 8.00 | 10.23 | 8.97 | 100 9 | 9.00 | 8.94 | 11.37 | 10.10 | 100 10 | 10.00 | 9.94 | 12.37 | 11.23 | 150 3.3 产品标记 产品标记由产品名称、标准编号、规格和旋杆长度组成。 示例1：规格为6mm、旋杆长度为125mm旋具的产品标记为：内六角螺钉旋具 QB/T2564.7-6/125 4 要求 4.1 表面质量 旋具的表面质量应符合GB/T 10635的规定。 4.2 工作端部外形 旋杆的工作端面应与旋杆轴线垂直，且工作端部轴线不应与旋杆轴线偏斜。 4.3 硬度 旋杆的整体硬度应符合表2的规定。 表2 旋杆硬度 规格 | 最小硬度(HRC) $le$ 8mm | $ge$ 52 4.4 扭矩 旋杆的最小试验扭矩M应符合表3的规定。 表3 旋杆最小试验扭矩 规格(s) | 最小试验扭矩 M (Nm) 0.7 | 0.08 0.9 | 0.18 1.5 | 0.53 2 | 0.82 2.5 | 1.90 3 | 3.80 3.5 | 6.60 4 | 10.30 4.5 | 16.00 6 | 22.00 8 | 30.00 9 | 52.00 10 | 80.00 4.5 旋杆与旋柄的连接强度 旋杆与旋柄应装配牢固，在承受表4规定的扭矩后，不应出现永久性滑移和松动。 表4 旋杆和旋柄的连接强度 (测试条件：M$le$26, M>26) 5 试验方法 5.1 基本尺寸：按照GB/T 5356的规定进行检验。 5.2 表面质量：采用目测检验。 5.3 工作端部外形：采用目测检验。 5.4 硬度：按照GB/T 10635的规定进行试验。 5.5 扭矩 5.5.1 旋杆的扭矩试验按照GB/T 10635的规定进行。 5.5.2 扭矩试验用六角套筒接头和试验时的啮合深度应符合GB/T 5356的规定。 5.6 旋杆与旋柄的连接强度试验按照GB/T 10635的规定进行。 6 检验规则 检验规则应按照GB/T 10635的规定进行。 7 标志、包装、运输与贮存 7.1 标志 7.1.1 产品标志：产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。 7.1.2 包装标志：产品的包装标志应符合GB/T 10635的规定。 7.2 包装 产品的包装上应有产品标记，产品的包装应按GB/T 10635的规定进行。 7.3 运输与贮存 产品的运输与贮存应按照GB/T 10635的规定进行。
