【其他行业标准】螺钉旋具 Z型一字槽螺钉旋具

本网站发布时间： 2025-06-03 15:38:10

QB/T2564.11-2015
现行

基本信息

标准号：
QB/T 2564.11-2015
标准名称：
螺钉旋具 Z型一字槽螺钉旋具
标准类别：
其他行业标准
英文名称：
Screwdrivers. Double offset screwdrivers for slotted-head screws
标准状态：
现行
发布日期：
2015-04-30
实施日期：
2015-10-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
3.69 MB

标准分类号

标准ICS号：
机械制造>>手持工具>>25.140.30手动工具
中标分类号：
机械>>工艺装备>>J47手工工具

关联标准

出版信息

出版社：
中国轻工业出版社
标准价格：
0.0
出版日期：
2015-10-01

其他信息

起草人：
钱贤平、唐建章、孔重阳、顾青、王江华、胡永军、张金满、陈立海、鞠家平、林众伟、沈建明、周阿龙
起草单位：
宁波德诚工具有限公司、浙江斐凌工具有限公司、上海市工具工业研究所等
归口单位：
全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC 174/SC 2）
提出单位：
中国轻工业联合会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC 174/SC 2）
相关标签：
螺钉旋具

标准简介/下载

点击下载

标准简介：

本标准规定了Z型一字槽螺钉旋具的产品分娄、要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于手用Z型一字槽螺钉旋具。本标准不适用于带电作业用Z型一字槽螺钉旋具。
QB/T 2564《螺钉旋具》为系列行业标准，现由11项标准组成：
——QB/T 2564.1 螺钉旋具命名与术语；
——QB/T 2564.2 螺钉旋具一字槽螺钉旋具旋杆；
——QB/T 2564.3 螺钉旋具十字槽螺钉旋具旋杆；
——QB/T 2564.4 螺钉旋具一字槽螺钉旋具；
——QB/T 2564.5 螺钉旋具十字槽螺钉旋具；
——QB/T 2564.6 螺钉旋具螺旋棘轮螺钉旋具；
——QB/T 2564.7 螺钉旋具内六角螺钉旋具；
——QB/T 2564.8 螺钉旋具六角套筒螺钉旋具；
——QB/T 2564.9 螺钉旋具内十二角螺钉旋具；
——QB/T 2564.10 螺钉旋具 Z型十字槽螺钉旋具；
——QB/T 2564.11 螺钉旋具 Z型一字槽螺钉旋具。
本标准为QB/T 2613的第11项。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准使用重新起草法参考DIN 5200:2009《双弯头一字槽螺钉旋具尺寸和要求》编制，与DIN 5200：2009的一致性程度为非等效。
本标准与DIN 5200：2009的主要差别如下：
——将标准名称修改为《螺钉旋具 Z型一字槽螺钉旋具》；
——增加了产品型式；
——增加了表面质量的要求；
——按照QB/T 2564.2中A型和B型的要求，规定了旋杆的硬度要求；
——按照QB/T 2564.2中A型和B型的要求，规定了旋杆的扭矩要求；
——增加了试验方法；
——增加了检验规则；
——增加了标志、包装、运输与贮存。
本标准由中国轻工业联合会提出。
本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC 174/SC 2）归口。
本标准由宁波德诚工具有限公司、浙江斐凌工具有限公司、上海市工具工业研究所负责起草，河南江华工量具有限公司、建德市双剑工具有限公司、浙江拓进五金工具有限公司、宁波长城精工实业限公司、文登威力工具集团有限公司、佛山鹰之印工具有限公司、浙江新蓝达实业股份有限公司参加起草。
本标准主要起草人：钱贤平、唐建章、孔重阳、顾青、王江华、胡永军、张金满、陈立海、鞠家平、林众伟、沈建明、周阿龙。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 10635 螺钉旋具通用技术条件
GB/T 2564.2 螺钉旋具一字槽螺钉旋具旋杆(QB/T 2564.2-2012,ISO 2380-1：2004,MOD)

标准内容

部分标准内容：

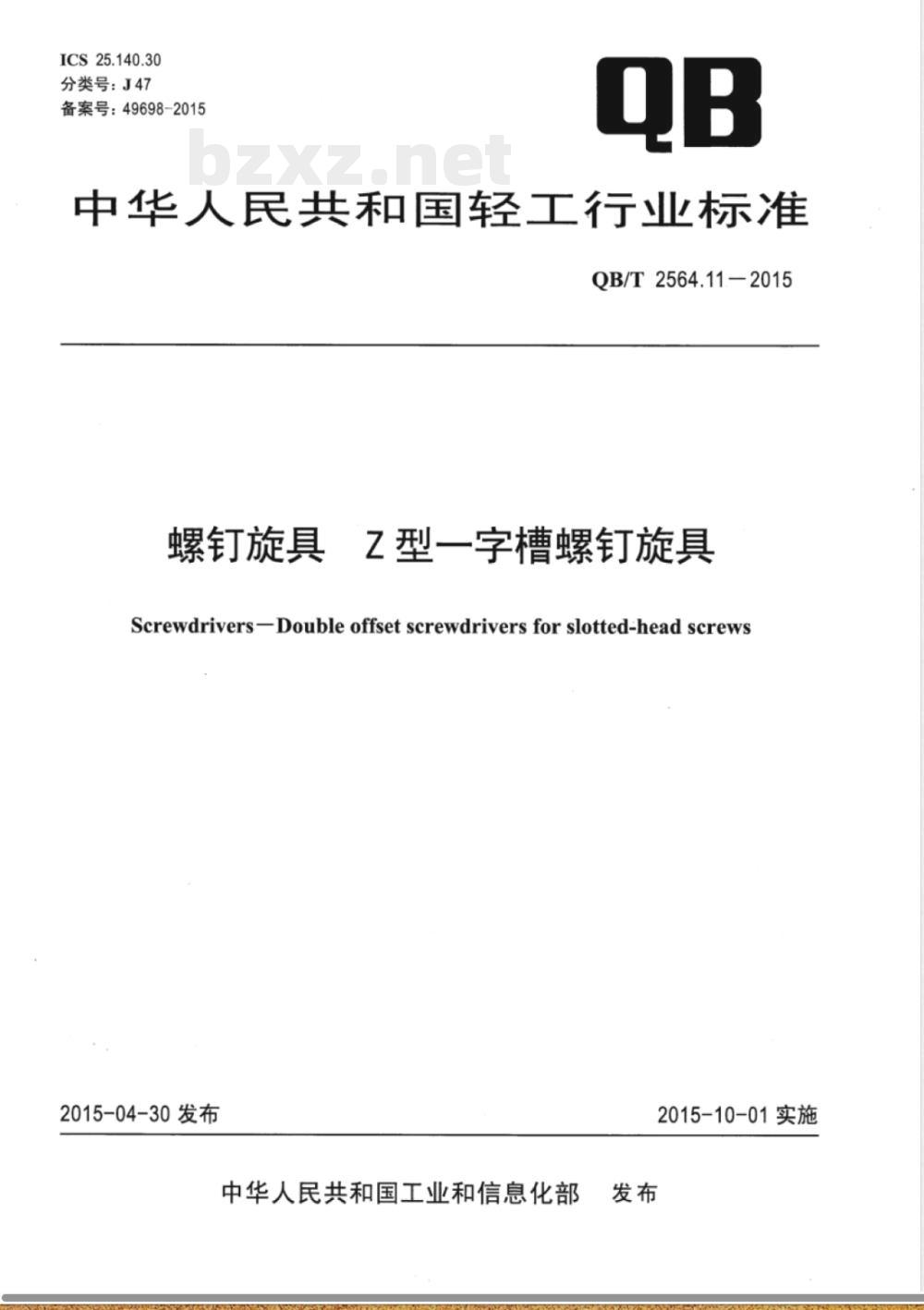

ICS25.140.30
分类号：J47
备案号：49698-2015
中华人民共和国轻工行业标准
QB/T2564.11-2015
螺钉旋具乙型一字槽螺钉旋具
Screwdrivers-Double offset screwdriversfor slotted-head screws2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

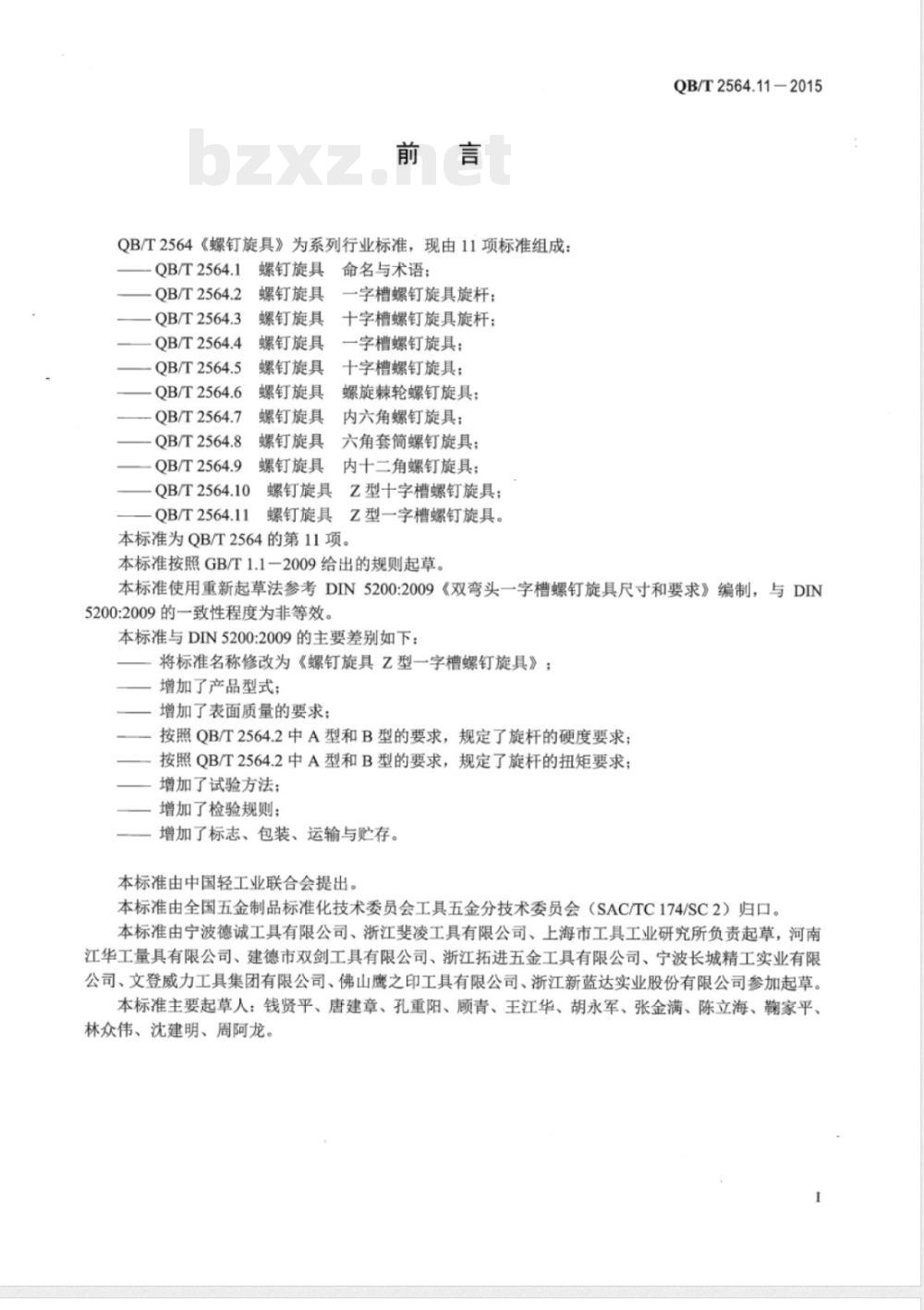

QB/T2564《螺钉旋具》为系列行业标准，现由11项标准组成：QB/T2564.1
QB/T2564.2
QB/T2564.3
QB/T2564.4
QB/T2564.5
QB/T2564.6
QB/T2564.7
QB/T2564.8
QB/T2564.9
QB/T2564.10
OB/T2564.11
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
命名与术语；
一字槽螺钉旋具旋杆：
十字槽螺钉旋具旋杆；
一字槽螺钉旋具；
十字槽螺钉旋具；
螺旋棘轮螺钉旋具；
内六角螺钉旋具；
六角套筒螺钉旋具；
内十二角螺钉旋具；
Z型十字槽螺钉旋具；
Z型一字槽螺钉旋具。
本标准为QB/T2564的第11项。
本标准按照GB/T1.1一2009给出的规则起草。QB/T2564.11-2015
本标准使用重新起草法参考DIN5200:2009《双弯头一字槽螺钉旋具尺寸和要求》编制，与DIN5200:2009的一致性程度为非等效。本标准与DIN5200:2009的主要差别如下：将标准名称修改为《螺钉旋具乙型一字槽螺钉旋具》；增加了产品型式；
增加了表面质量的要求：
按照QB/T2564.2中A型和B型的要求，规定了旋杆的硬度要求：按照QB/T2564.2中A型和B型的要求，规定了旋杆的扭矩要求；增加了试验方法；
增加了检验规则：
增加了标志、包装、运输与贮存。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由宁波德诚工具有限公司、浙江斐凌工具有限公司、上海市工具工业研究所负责起草，河南江华工量具有限公司、建德市双剑工具有限公司、浙江拓进五金工具有限公司、宁波长城精工实业有限公司、文登威力工具集团有限公司、佛山鹰之印工具有限公司、浙江新蓝达实业股份有限公司参加起草。本标准主要起草人：钱贤平、唐建章、孔重阳、顾青、王江华、胡永军、张金满、陈立海、瀚家平、林众伟、沈建明、周阿龙。

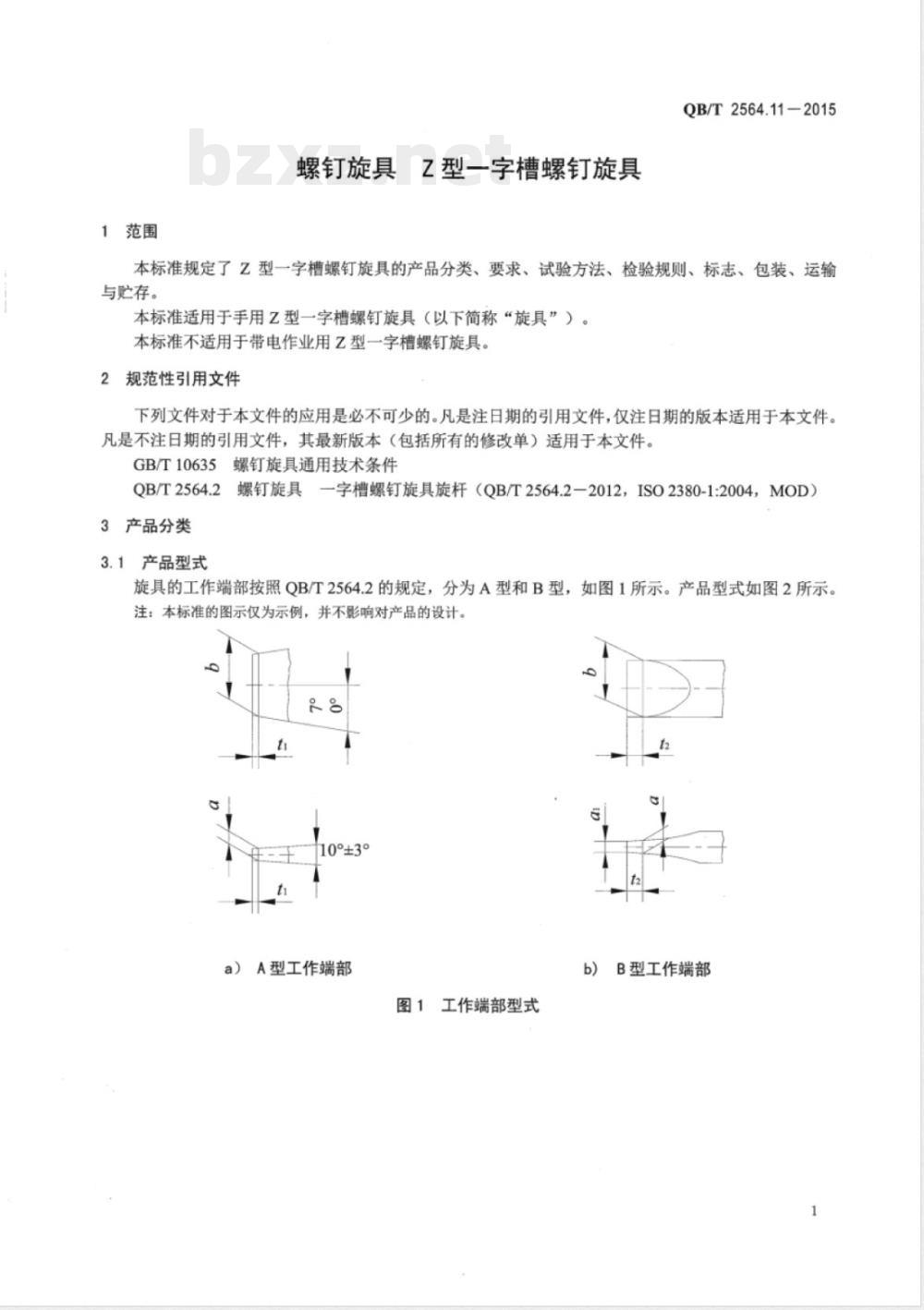

1范围
螺钉旋具乙型一字槽螺钉旋具
QB/T2564.112015
本标准规定了乙型一字槽螺钉旋具的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于手用乙型一字槽螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用乙型一字槽螺钉旋具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10635螺钉旋具通用技术条件QB/T2564.2螺钉旋具一字槽螺钉旋具旋杆（QB/T2564.2-2012，ISO2380-1:2004，MOD）3产品分类
3.1产品型式
旋具的工作端部按照QB/T2564.2的规定，分为A型和B型，如图1所示。产品型式如图2所示。注：本标准的图示仅为示例，并不影响对产品的设计。28
10°±39
a）A型工作端部
图1工作端部型式
B型工作端部
QB/T2564.11-2015

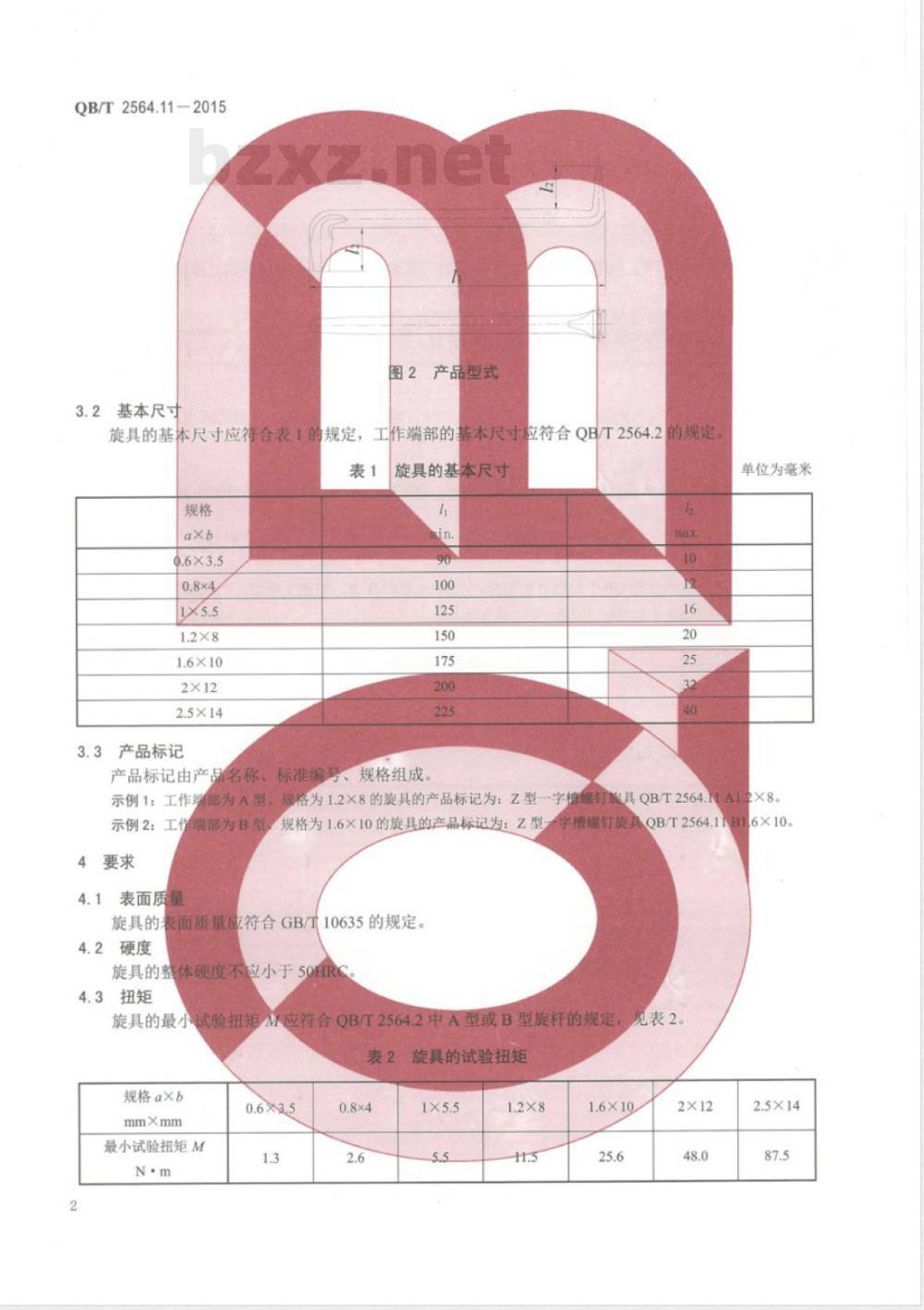

3.2基本尺寸
图2产品型式
旋具的基本尺寸应符合表！的规定，工作端部的基本尺寸应符合QB/T2564.2的规定
3.3产品标记
旋具的基本尺寸
产品标记由产品
名称、标准编号、规格组成。
示例1：工作端
部为A型
示例2：工作端部为B型
4要求
4.1表面质量
单位为毫米
规格为1.2×8的旋具的产品标记为：Z型一字槽螺钉旋具QB/T2564.11A月2×8。规格为1.6×10的旋具的产品标记为：Z型旋具的表面质量应符合GB/T10635的规定。4.2硬度
旋具的整体硬度不应小于5OHRC
字槽螺钉旋具QB/T2564.17B16×10。4.3扭矩
旋具的最小试验扭矩M应符合QB/T2564.2申A型或B型旋杆的规定表2旋具的试验扭矩Www.bzxZ.net
规格axb
最小试验扭矩M
见表2。

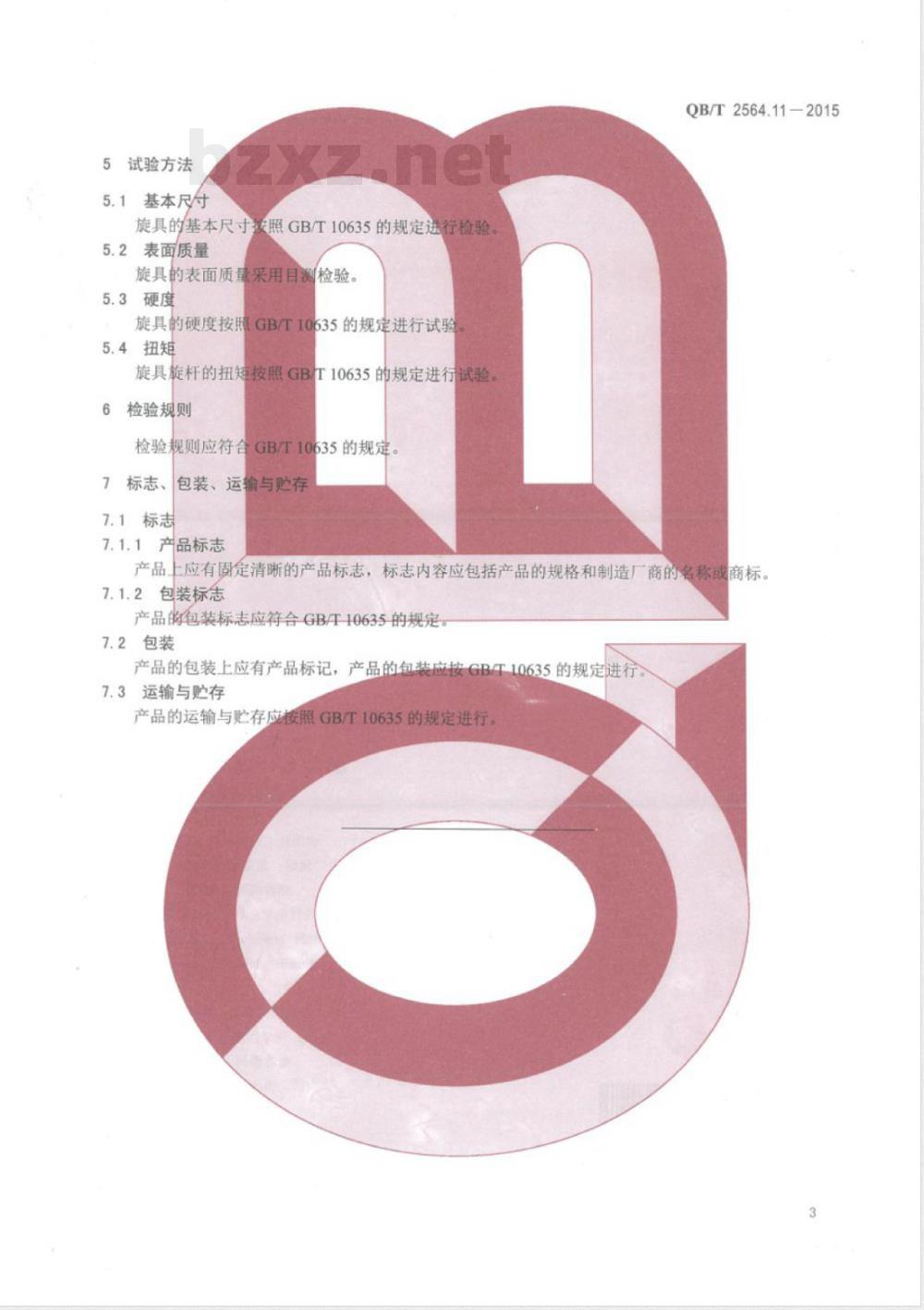

5试验方法
5.1基本尺寸
旋具的基本尺寸照GB/T10635的规定进行检验5.2表面质量
旋具的表面质量采用目测检验。5.3硬度
旋具的硬度按照GB/T10635的规定进行试验5.4扭矩
旋具旋杆的扭矩短按照GB/T10635的规定进行试验。检验规则
检验规则应符合GB/T10635的规定。7标志、
包装、运输与购存
7.1标志
7.1.1产品标志
QB/T2564.11-2015
产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.1.2包装标志
产品的包装标志应符合GB/T10635的规定7.2包装
产品的包装上应有产品标记，产品的包装应7.3
运输与购存
GB/T10635的规定进行
产品的运输与贮存应按照GB/T10635的规定进行QB/T2564.11-2015
中华人民共和国
轻工行业标准
螺钉旋具Z型一字槽螺钉旋具
QB/T2564.11-2015
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·4526
印数：1-200册
定价：14.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
