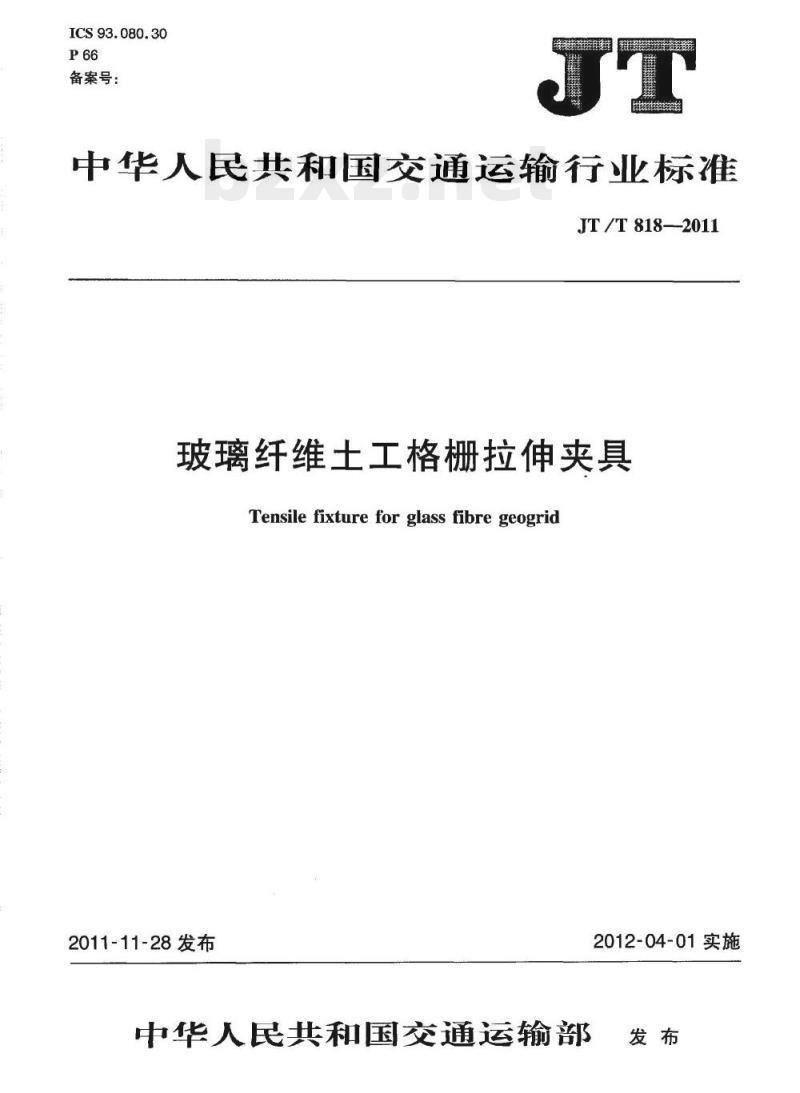

【JT交通运输标准】 玻璃纤维土工格栅拉伸夹具

JT/T 818-2011 Tensile fixture for glass fibre geogrid.
1范围
JT/T 818规定了坡璃纤维土工格栅拉伸夹具(以下简称夹具)的组成与结构、技术要求、试验方法、检验规则,以及标志、包装、运输和储存。
JT/T 818适用于坡璃纤维土1格栅条带拉伸试验用夹具。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件.仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 531.1- -2008硫化橡胶或热塑性橡胶 压人硬度试验方法 第1部分:邵氏硬度计法(邵尔硬度)
CB/T 13384 机电产品包装通用技术条件
3组成与结构
3.1组成

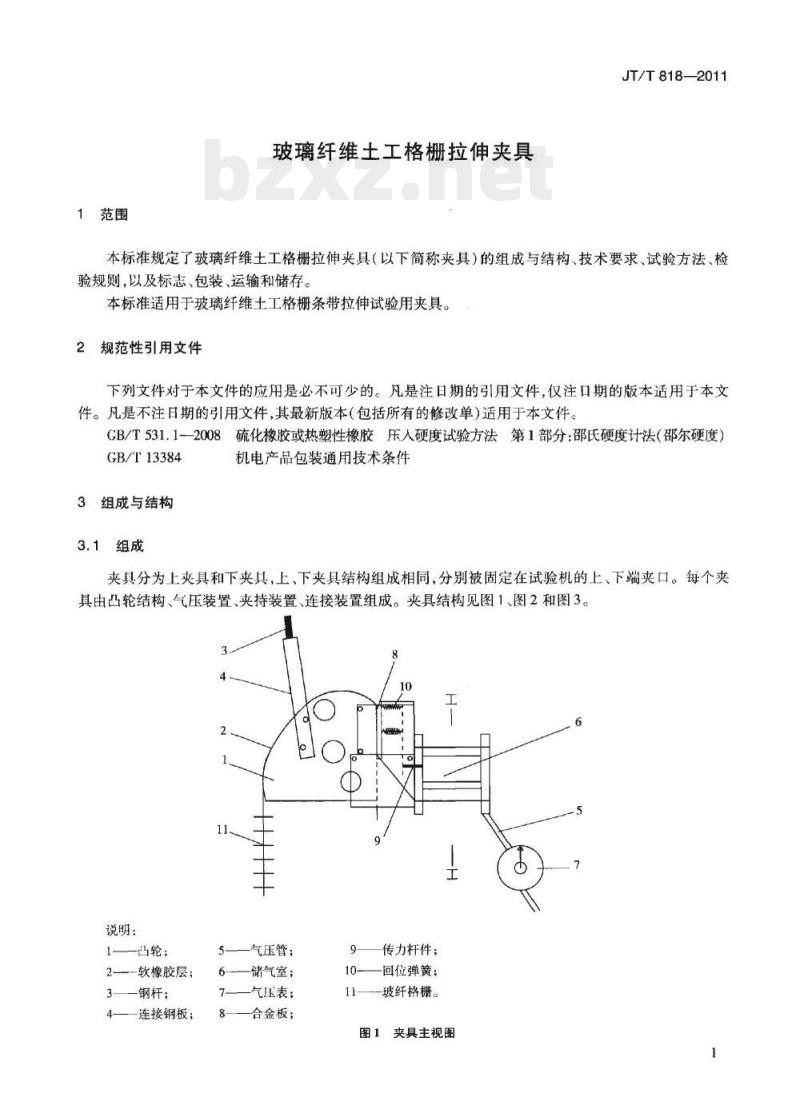

夹具分为上夹具和下夹具,上、下夹具结构组成相同,分别被固定在试验机的上、下端夹口。每个夹具由凸轮结构.气压装置、夹持装置连接装置组成。夹具结构见图1、图2和图3。
3.2凸轮结构
凸轮结构由凸轮和软橡胶层组成，凸轮采用防锈、防腐合金材料,侧表面黏结软橡胶保护层,结构见图4。
3.4 夹持装置
央持装置由合金板、传力杆件、回位弹簧组成。
3.5 连接装置
连接装置一端采用两片连接钢板通过四个螺栓与凸轮连接,另- -端采用与试验机夹口相匹配的钢杆固定在试验机上。
4技术要求
4.1一 般要求
夹具所用材料应轻质、防腐、耐候,装配试验时不得产生形变、破损等。夹具构造应简约、规则,便于制造和规模化生产,焊接或黏结部位应紧密、无缝、持久。夹具整体颜色宜统一。
4.2外观 .
夹貝各部件表面应光洁,无明显的划痕、裂纹等。
