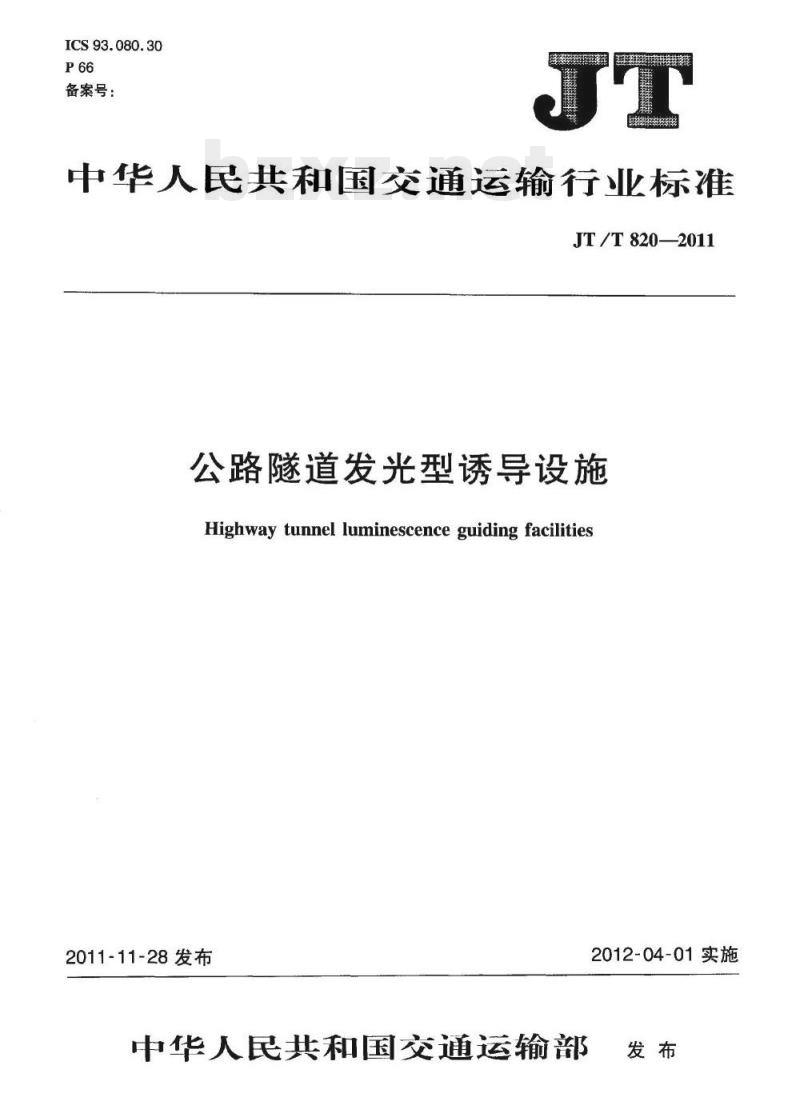

【JT交通运输标准】 公路隧道发光型诱导设施

ICS93.080.30
备案号：
中华人民共和国交通运输行业标准JT/T 8202011
公路隧道发光型诱导设施
Highway tunnel luminescence guiding facilities2011-11-28发布
中华人民共和国交通运输部
2012-04-01实施

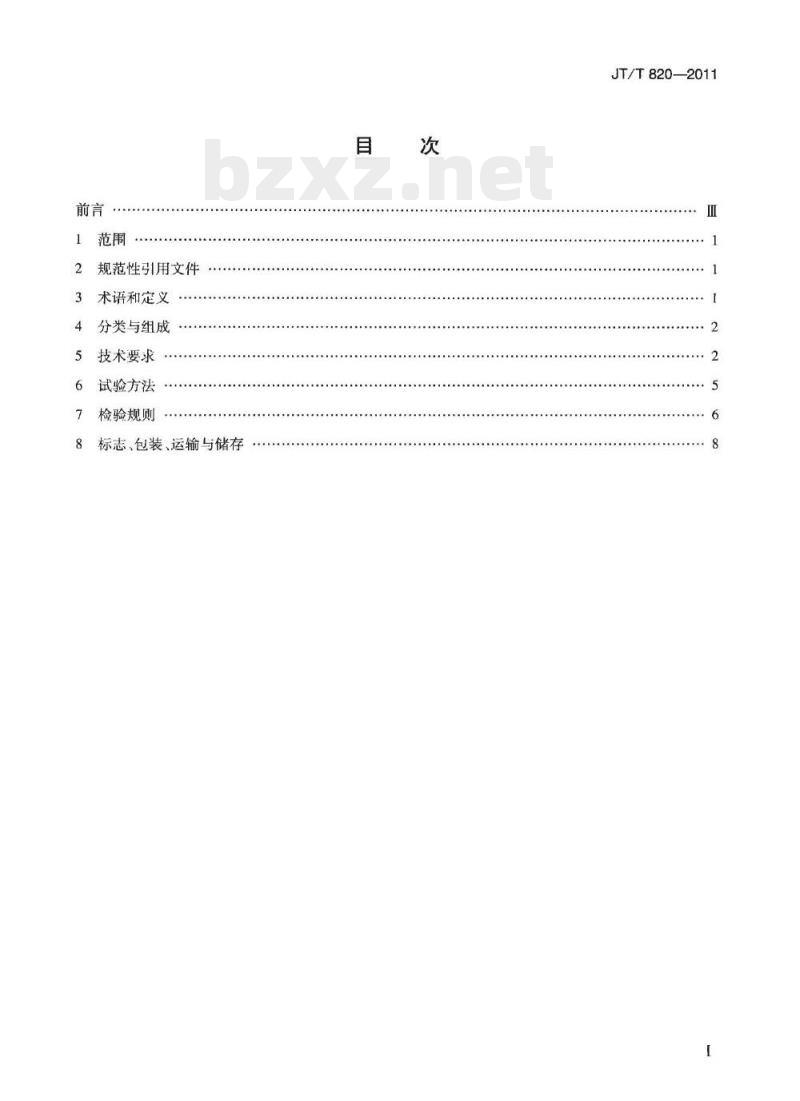

规范性引用文件
术语和定义
分类与组成
技术要求
试验方法
检验规则
标志、包装、运输与储存
JT/T820—2011bzxz.net

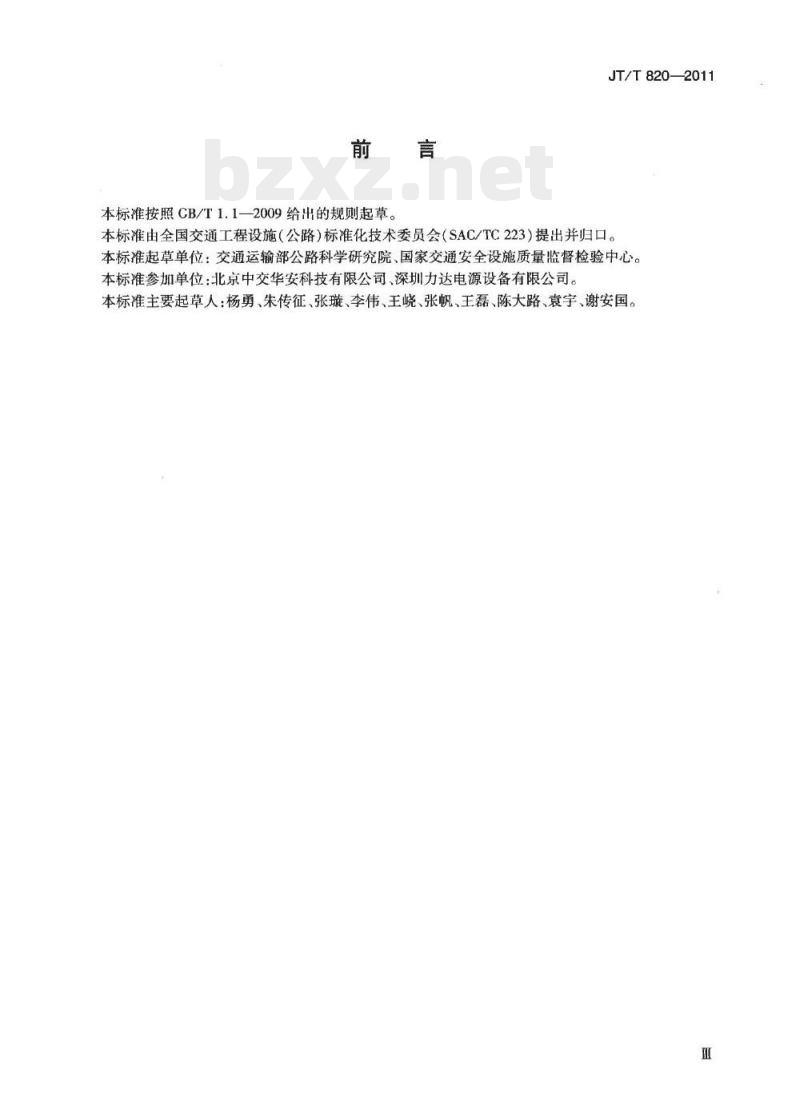

本标准按照CB/T1.1-—2009给出的规则起草。JT/T820—2011
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加单位：北京中交华安科技有限公司、深圳力达电源设备有限公司。本标准主要起草人：杨勇、朱传征、张璇、李伟、王晓、张帆、王磊、陈大路、袁宇、谢安国。1范围
公路隧道发光型诱导设施
JT/T820—2011
本标准规定了公路隧道发光型诱导设施（以下简称诱导设施）的分类与组成、技术要求、试验方法，检验规则以及标志、包装、运输与储存。本标准适用于公路隧道用发光型诱导设施，公路互通式立交、匝道等处采用的其他同类型诱导设施可参照使用。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191
GB/T2423.1
CB/T2423.2
GB/T2423.3
GB/T2423.10
GB/T2423.17
CB/T2918
GB/T3805
CB/T7922
CB/T19813-2005
GB/T22040-2008
GB/T23828-2009
CB/T24725-2009
GB/T24970—2010
JT/T495
JT/T817
3术语和定义
包装储运图示标志
电工电子产品环境试验第2部分：试验方法试验A：低温
电工电子产品环境试验第2部分：试验方法试验B：高温
电工电子产品环境试验第2部分：试验方法电工电子产品环境试验
第2部分：试验方法
试验Cab：恒定湿热试验
试验Fc：振动（正弦）
电工电子产品环境试验第2部分：试验方法试验Ka：盐雾
塑料试样状态调节和试验的标准环境特低电压（EIL.V)限值
照明光源颜色的测量方法
太阳能突起路标
公路沿线设施塑料制品耐候性要求及测试方法高速公路LED可变信息标志
突起路标
轮廓标
公路交通安全设施质量检验抽样及判定公路机电系统设备通用技术要求及检测方法下列术语和定义适用于本文件。3.1
发光强度luminousintensity
光源在给定方向的单位立体角中发射的光通量。3.2
半强角half-intensityangle
发光强度为最大发光强度光轴方向一半时，测量轴与最大发光强度光轴的夹角。1
JT/T820-2011
4分类与组成
4.1分类
诱导设施按使用位置分为路面诱导设施、路缘石诱导设施、隧道壁诱导设施三种：4.1.1
路面诱导设施也称发光型突起路标，适用于公路路面；a
b）路缘石诱导设施为安装在路缘石或路肩上的一种非承压式发光型突起路标；隧道壁诱导设施为安装在公路隧道侧壁的一种发光型轮廓标。c
诱导设施按组成部分分为组合式诱导设施和单一式诱导设施两种：4.1.2
组合式诱导设施带有逆反射单元；a
单一式诱导设施不带递反射单元4.1.3
诱导设施按使用环境条件分为A型、B型和C型三种：a）A型为常温型，适用温度范围-5℃～+55℃；h）B型为低温型，适用温度范围-20℃~+55℃；c）C型为超低温型，适用温度范围-40℃～+50℃。4.2组成
诱导设施一般由壳体、控制电路、主动发光单元和逆反射单元等组成。5技术要求
5.1一般要求
5.1.1诱导设施的壳体、主动发光单元和逆反射单元等的性能应满足公路环境使用条件。5.1.2生产企业应向用户出示有关主动发光单元和逆反射单元的使用寿命证明和经有资质检测机构检测合格的证书，并在产品质量保证书上明确标示出诱导设施的设计使用寿命。5.1.3诱导设施宜能够通过诱导设施控制器实现闪烁频率、亮度等参数的调节功能，5.1.4诱导设施控制器宜具有电源转换、定时、闪烁频率控制、亮度调节等功能，其耐环境温度和湿度性能、电气安全性能等指标应符合JT/T817的相关要求。5.1.5在正常工作条件下，诱导设施的平均无故障时间（MTBF)不小于30000h。5.2外观质量
5.2.1诱导设施壳体成型应完整，无裂纹、砂眼、气泡、变形等；边角过渡圆滑，无毛刺、飞边；外表面颜色应均匀一致。
5.2.2诱导设施应封装严密，电源尾线应从其固定端引出，尾线与壳休连接处应密封良好，在连接处应采取相应措施，以防止尾线在外力作用下磨损或断裂。5.3外形尺寸
5.3.1路面诱导设施和路缘石诱导设施外形尺寸应符合GB/T19813—2005中5.3的有关规定。5.3.2隧道壁诱导设施外形尺寸应符合GB/T24970-2010的有关规定。5.4发光单元性能
5.4.1主动发光单元宜采用LED光源，单粒LED在额定电流时的发光强度应不小于6000mcd，半强角2
不小手15°
JT/T820-—2011
5.4.2路面诱导设施和路缘石诱导设施的每个发光面LED数量不少于两粒；隧道壁诱导设施的每个发光面LED数量不少于三粒。
5.5整体发光强度
在正常T作条件下，诱导设施主动发光单元任一发光面的整体发光强度应不小于CB/T19813一2005中表1的规定值，但上限值不应大于规定值的10%，如果可通过诱导设施控制器调节电流或占空比等形式调节其发光强度，则诱导设施的调节结果中应至少有-级输出满足GB/T198132005中表1的规定值。
5.6发光单元色品坐标
主动发光单元发光时的颜色宜根据使用需要选择白色、黄色、绿色或红色，其色品坐标应符合CB/T23828一2009中图1和表1的有关规定。5.7组合式诱导设施逆反射单元光学性能5.7.1逆反射单元发光强度系数
5.7.1.1组合式路面诱导设施和路缘石诱导设施逆反射单元的发光强度系数应符合GB/T24725-2009中5.4.1的有关规定。
5.7.1.2组合式隧道壁诱导设施逆反射单元的发光强度系数或逆反射系数应符合GB/T24970--2010中6.3.2的有关规定。
5.7.2逆反射单元色品坐标
5.7.2.1组合式路面诱导设施和路缘石诱导设施逆反射单元的色品坐标应符合GB/T24725一2009中5.3.2的有关规定。
5.7.2.2组合式隧道壁诱导设施逆反射单元的色品坐标应符合GB/T249702010中6.3.1的有关规定。
5.8夜间视认距离
晴朗的夜间，在15m~200m范围内由诱导设施形成的发光轮廓线应清晰明亮。5.9耐溶剂性能
经过耐溶剂性能试验后，诱导设施应无渗透、无开裂、无被溶解等损坏痕迹，受试后的样品应能正常工作。
5.10密封性能
诱导设施应密封良好，经密封性能试验后，受试样品内部不应进水和产生水雾及其他受浸润现象。5.11机械性能
5.11.1耐磨损性能
经过耐磨损性能试验后，路面诱导设施的发光强度和发光强度系数应分别符合5.5和5.7.1的规定。5.11.2耐冲击性能
路面诱导设施的耐冲击性能应符合GB/T24725-2009中5.5的规定。3
JT/T820—-2011
5.11.3抗压荷载
路面诱导设施的抗压荷载应不小于100kN。5.12电源适应性
5.12.1直流电源适应性
直流供电诱导设施的额定电压U。不高于GB/T3805中环境状况3条件下的电压限值，额定工作电压宜选用DC12V、DC24V或DC36V，在输入电压波动±20%的条件下，诱导设施应工作正常，法向整体发光强度波动不大于额定电压条件下法向整体发光强度值的3%。5.12.2交流电源适应性
交流供电诱导设施的额定电压U。不高丁CB/T3805中环境状况3条件下的电压限值，在输人电压波动±15%，频率波动4%条件下，诱导设施应工作正常，法向整体发光强度波动不大于额定电压条件下法向整体发光强度值的3%。
5.13环境适应性
5.13.1耐低温性能
诱导设施在通电工作状态，在-40℃（-20℃、-5℃）条件下，进行耐低温性能试验8h。试验期间和试验结束后，诱导设施应能正常工作，外观应无任何变形、损伤。5.13.2耐高温性能
诱导设施在通电工作状态，在+55℃（+50℃）条件下，进行耐高温性能试验8h。试验期间和试验结束后，诱导设施应能正常工作，外观应无任何变形、损伤。5.13.3耐湿热性能
诱导设施在通电工作状态，在温度+40℃、相对湿度（98±2）%RH条件下，进行耐湿热性能试验48h。试验期间和试验结束后，诱导设施应能正常工作，外观应无任何变形损伤。5.13.4耐机械振动性能
设备通电工作时，在振动频率2IIz~150Iz的范围内按GB/T2423.10的方法进行扫频试验。在2Hz~9Hz时按位移控制，位移幅值3.5（峰峰值7.0）mm；9Hz~150Hz时按加速度控制，加速度为10m/s。2Hz-9Hz—150Hz—9Hz—2Hz为一个循环，扫频速率为每分钟个倍频程，共经历20个循环后，设备应功能正常，结构不受影响，零部件无松动。5.14耐循环盐雾性能
诱导设施经过168h的耐盐雾腐蚀性能试验后，应无明显锈蚀现象，金属部位应无红色锈点，诱导设施的发光强度和发光强度系数不应低于5.5和5.7.1中规定值的80%，色品坐标仍符合要求。5.15耐候性能
诱导设施经过人工加速老化试验累积能量达到3.5×10°kJ/m2后，外观应无明显退色、粉化、龟裂溶解、锈蚀等老化现象，诱导设施的发光强度和发光强度系数不应低于5.5和5.7.1中规定值的80%，色品坐标仍符合本标准要求。
6试验方法
6.1般规定
JT/T820—2011
6.1.1除特殊规定外，试样应按GB/T2918的规定，在23℃±2℃条件下进行状态调节24h，并且在此条件下进行试验。
6.1.2带有逆反射单元的诱导设施在测试逆反射性能时应关闭主动发光单元。6.1.3除特殊规定外，一般对可重复的客观测试项月目进行三次测试，取算术平均值为测试结果。对于主观测试项目，测试人员应不少于三人，测试结果分为合格、不合格两级。6.2一般要求和外观质量
用目测和手感方法进行。
6.3外形尺寸
用分度值为不低于0.02mm的游标卡尺测量，每个尺寸分别测量五次，取算术平均值为测量结果，6.4：发光强度和色品坐标
单粒LED和诱导设施工作时的发光强度按GB/T23828—2009中6.3.2的规定方法测量，发光单元的色品坐标按GB/T7922用光谱辐射法测量。6.5发光强度系数和色品坐标
诱导设施逆反射单元的发光强度系数和色品坐标按GB/T24725一2009中6.4和6.5的规定执行。6.6夜间视认距离
按GB/T198132005有关规定执行。6.7耐溶剂性能试验
按GB/T19813—2005有关耐溶剂性能规定执行。6.8密封性能试验
将被测产品平放人温度为50℃±3℃、深度为200mm±10mm的水中，浸泡15min之后，在5s内迅速将试样取出并立即放入5℃±3℃、深度为200mm±10mm的水中，再浸泡15min后取出为一个循环。上述试验共进行四次，试验结束后立即用四倍放大镜进行检查。6.9耐磨损试验
按GB/T24725有关耐磨损性能规定执行。6.10耐冲击性能试验
按GB/T24725—2009中6.6的规定执行。6.11抗压荷载试验
按GB/T19813-—2005有关抗压荷载性能规定执行。5
JT/T820-2011
6.12电源适应性
6.12.1直流电源适应性
直流诱导设施的电压适应性能测试用可调直流电源对诱导设施进行供电，测试电压分别为U（1-20%）-→U（1-10%）→U→U（1+10%）→U（1+20%）。每调整到一档电压并稳定后，都分别开启和关闭诱导设施电源开关，检查诱导设施工作是否正常。6.12.2交流电源适应性能
6.12.2.1电压波动适应性：用自耦变压器或可调交流电源给诱导设施供电，测试频率为额定频率F。，测试电压分别为U（1-15%）→U（1-10%）-→U（1-5%）→U→U（1+5%）→+U（1+10%）-→U（1+15%）。每调整到一档电压并稳定后，分别开启和关闭电源开关，检查诱导设施逻辑和功能是否正常。6.12.2.2频率波动适应性：用可调频交流电源给诱导设施供电，测试电压为额定电压U%，测试频率分别为F。（1-20%）—→F。（1-10%）F。→F（1+10%）—F。（1+20%）。每调整到-档并稳定后，分别开启和关闭电源开关，检查诱导设施逻辑和功能是否正常。6.13环境适应性能试验
6.13.1耐低温性能试验
按GB/T2423.1规定执行。
6.13.2耐高温性能试验
按GB/T2423.2规定执行。
6.13.3耐湿热性能试验
按GB/T2423.3规定执行。
6.13.4耐机械振动性能试验
按GB/T2423.10的规定执行。
6.14耐循环盐雾性能试验
按GB/T2423.17规定进行。
6.15耐候性能试验
按GB/T220402008中有关白然曝晒试验和耐候性试验的规定执行。7检验规则
7.1型式检验
诱导设施产品须经过国家认可的质检机构型式检验合格后才能批量生产。7.1.1
型式检验项目为第5章的全部技术要求。7.1.3型式检验的样品应在生产线终端选取。7.1.4型式检验每年进行一次。如有下列情况之时，也应进行型式检验：6
