JT/T 5035-93 Technical Requirements for Cargo stacking in Port.
1主题内容与适用范围
JT/T 5035规定港货物堆垛的技术要求.
JT/T 5035适用于沿海階u装卸货物堆垛作业内河港办应参照使用。
2术语
2.1 卧摆horizontal Iay 011
货物轴线'ji水平方间平行的放冒方法。
2.2立摆verical lay-out
货物轴线与地面垂直的放置方法。
2.3嘏摆lengthwise lay-out
货物的长度按货盘长边或货垛走向的放置方法。
2.4 横摆brcadth lay-out
货物的长度与货盘K边或货垛走向成90"的牧咒方法。
2.5 趟yow
货物的纵向排列.
2.6批coluwn
货物的横问排列。
3煤炭堆垛要求
3.1原煤
3.1.1本垛型适用于散增原煤
3.1.2 垛型:长力型平顶垛、货垛顶部平直、创整.垛底边卒作业机械轨遭距离不少于1 5m(见图1)。
3.1.3 垛高:视堆场荷载而定，并叮随季节调整。
4石油制品堆垛要求
4.1石睹
4.1.1本垛型适月于箱装或编织袋包装的石蜡。
4.1.2 码型(以下称“关型">:根据托盘货载及货物单件重量、“定的(以下弥“关》)、定量、定型”，变层压缝。
4.1.3垛型: 按货位线规定的使用面积垂直摆放，摆羔趟或多趟垛(见图2)。
4.1.4 垛高: 2~3层。

标准内容

部分标准内容：

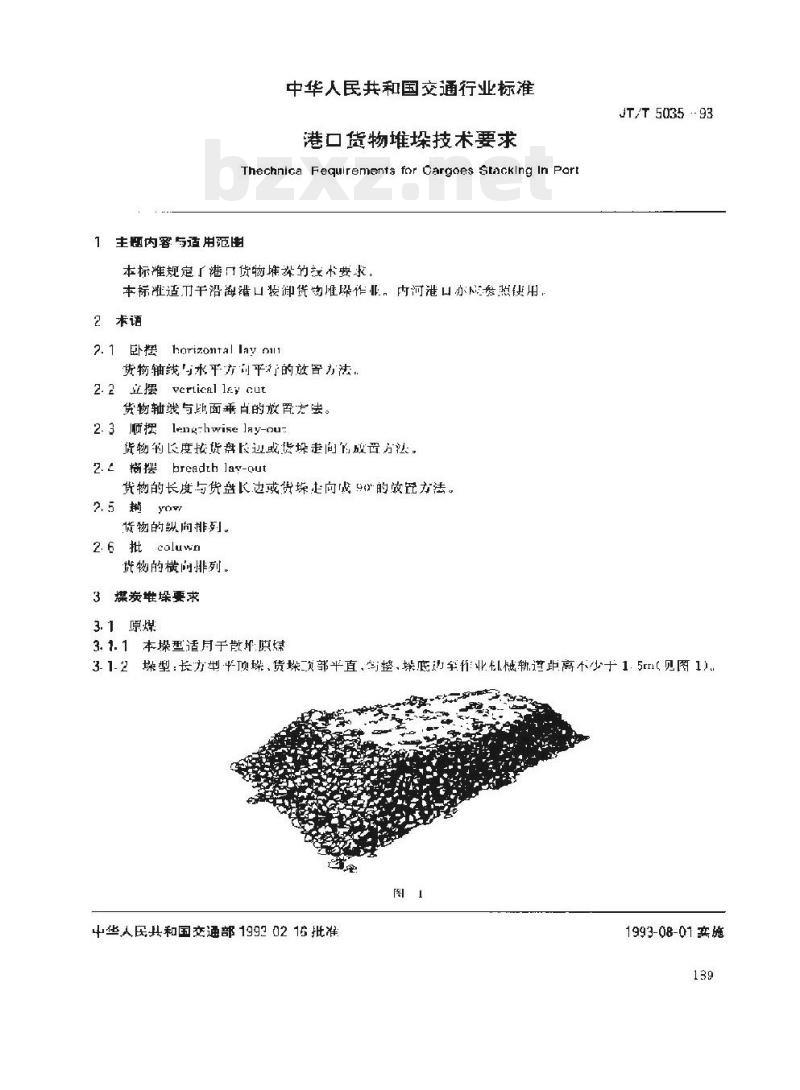

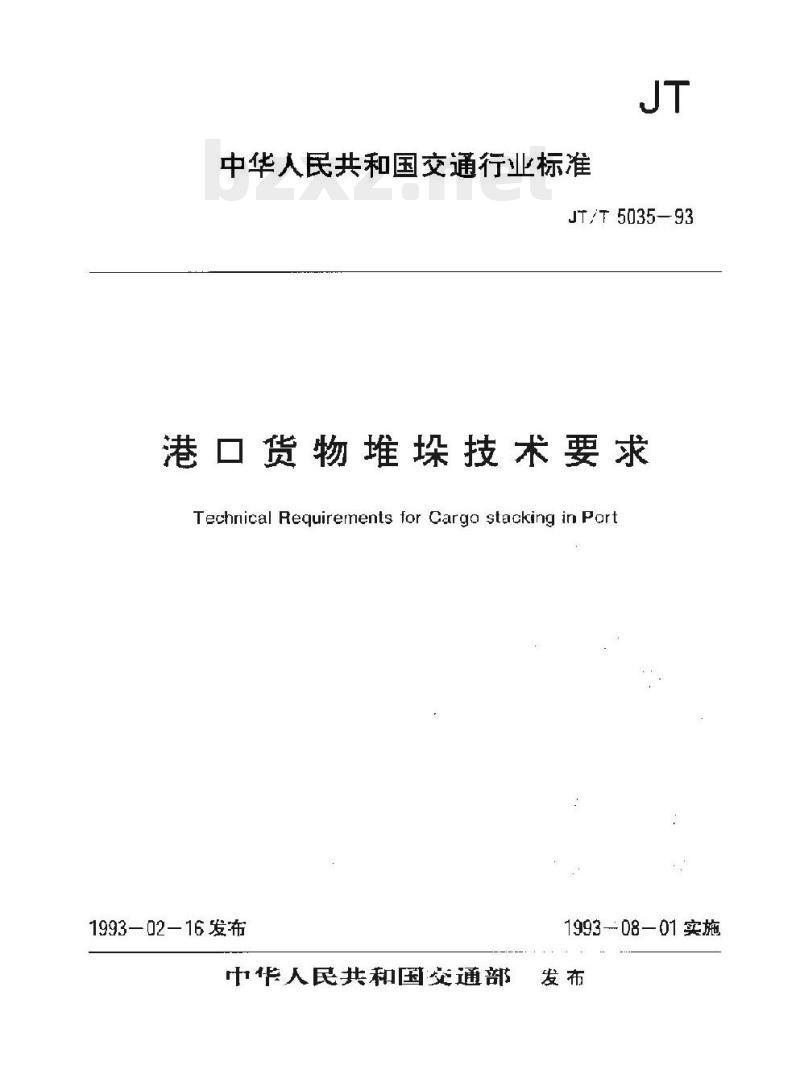

中华人民共和国交通行业标准
JT/T 5035—93
港口货物堆垛技术要求
Technical Requirements for Cargo Stacking in Port

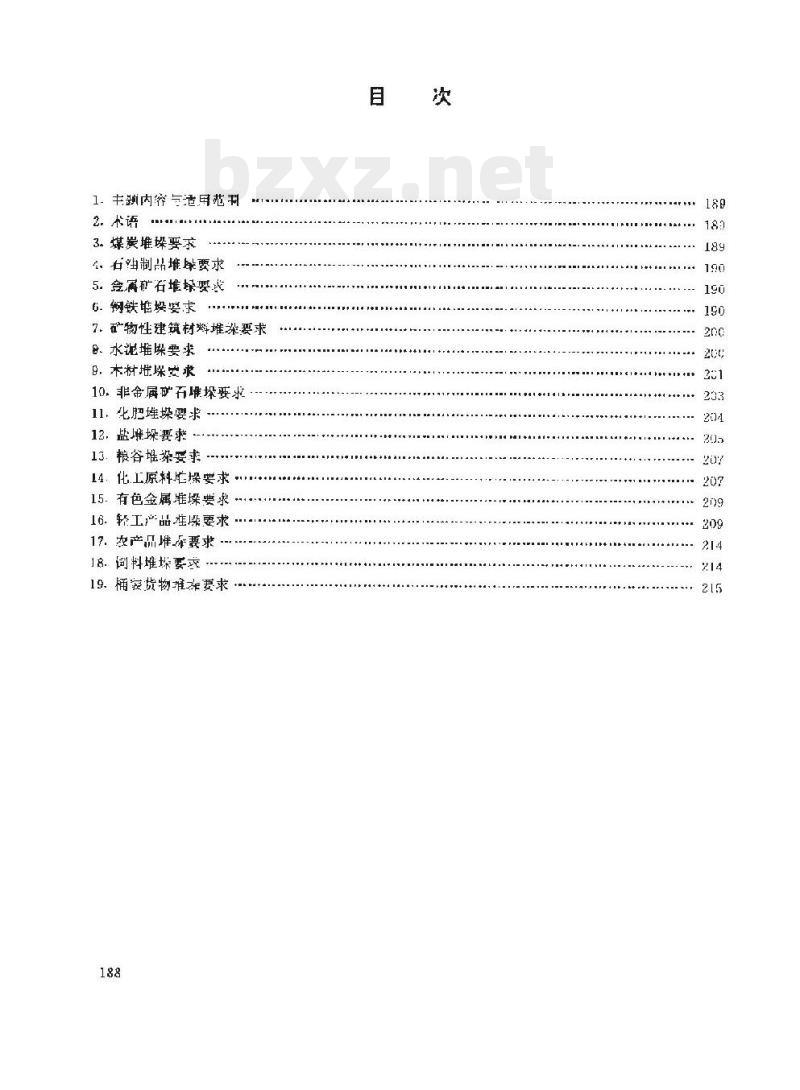

目录
主题内容与适用范围
术语
煤炭堆垛要求
石油制品堆垛要求
金属矿石堆垛要求
钢铁堆垛要求
矿物性建筑材料堆垛要求
水泥堆垛要求
木材堆垛要求
非金属矿石堆垛要求
化肥堆垛要求
盐堆垛要求
粮食堆垛要求
化工原料堆垛要求
有色金属堆垛要求
轻工品堆垛要求
农产品堆垛要求
塑料堆垛要求
桶装货物堆垛要求

主题内容与适用范围
本标准规定了港口货物堆垛的技术要求。本标准适用于沿海港口装卸货物堆垛作业，内河港亦可照用。

术语
1 卧摆 (horizontal lay-out)：货物轴线与货盘平行。
2 立摆 (vertical lay-out)：货物轴线与货面垂直。
3 顺铺 (lengthwise lay-out)：货物的长度接货盘长边或货垛走向的摆放方法。
4 横摆 (breadth lay-out)：货物的长度与货盘短边或货垛走向垂直的摆放方法。
5 叠放 (stacking)：货物的纵向排列。
6 铺 (layering)：货物的横向排列。

煤炭堆垛要求
1 原煤
1.1 本垛型适用于散均质煤。
1.2 垛型：长方形平顶垛。货垛顶部平整，与整，垛底与作业机械轨道间隔不少于1.5m（见图1）。
1.3 垛高：视堆场荷载而定，并可随季节调整。

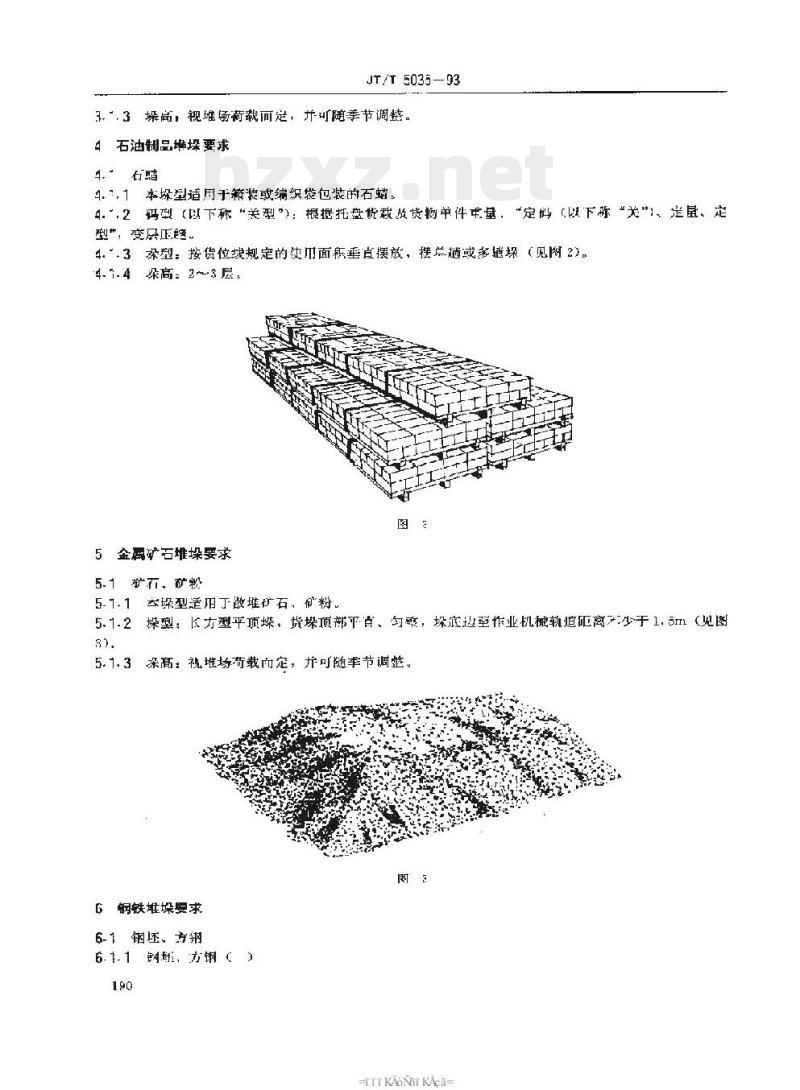

石油制品堆垛要求
1 本垛型适用于箱装或编织袋包装的石蜡。
2 码垛（定码）：根据托盘货及货物单件中基...（此处内容不完整）
3 叠型：按货位线规定的使用面积垂直摆放，堆叠或等继垛（见图2）。
4 垛高：2～3层。

金属矿石堆垛要求
1 矿石、矿粉
1.1 本垛型适用于散堆矿石、矿粉。
1.2 垛型：长方形平顶垛，货垛顶部平整，垛底与作业机械轨道间隔不少于1.5m（见图3）。
1.3 垛高：视堆场荷载而定，并可随季节调整。

钢铁堆垛要求

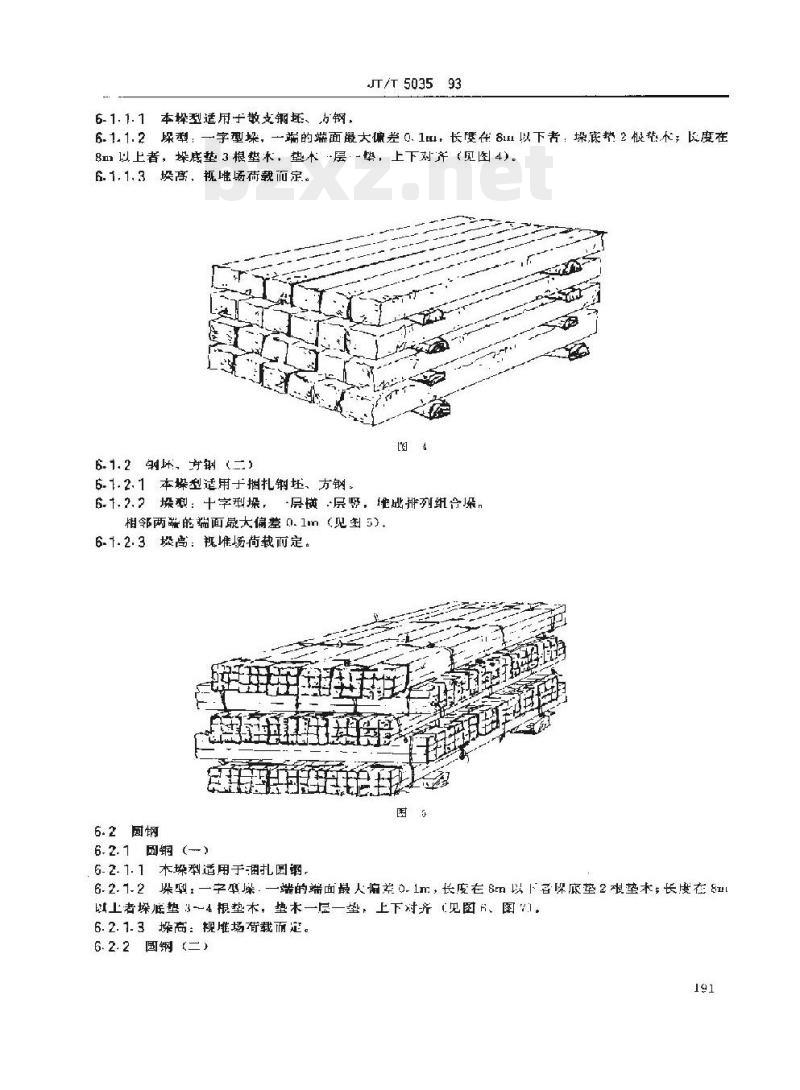

1 钢材
1.1 适用于散支钢、钢材。
1.1.2 垛型：一字型垛。一端的端面最大偏差0.1m。长度在8m以下者，垛底垫2根垫木；长度在8m以上者，垛底垫3根垫木，垫层一层一垫，上下对齐（见图4）。
1.1.3 垛高：视堆场荷载而定。
1.2 螺丝、螺杆
1.2.1 本垛型适用于螺丝、螺杆。
1.2.2 垛型：十字型垛，层层横叠，交错排列组合垛，相邻两端的端面最大偏差0.1m（见图5）。
1.2.3 垛高：视堆场荷载而定。
2 圆钢
2.1 圆钢（一）
2.1.1 本垛型适用于捆扎圆钢。
2.1.2 垛型：一字型垛。一端的端面最大偏差0.1m。长度在8m以下者，垛底垫2根垫木；长度在8m以上者，垛底垫4根垫木，一层一层，上下对齐（见图6）。
2.1.3 垛高：视堆场荷载而定。
2.2 圆钢（二）
2.2.1 本类型适用于捆扎型钢。
2.2.2 垛型：十字型垛，层层竖叠，交错排列组合垛，相邻两端的端面最大偏差0.1m（见图7）。
2.2.3 垛高：视堆场荷载而定。
2.3 圆管（三）
2.3.1 本垛型适用于散装圆钢。
2.3.2 垛型：一字型垛。一端的端面最大偏差0.1m。长度在8m以下者，垛底垫2根垫木；长度在10m以上者，垛底垫3根垫木，一层一层，上下对齐（见图9）。
2.3.3 垛高：视堆场荷载而定。
3 大型钢材
3.1 本垛型适用于板材（板材、型钢、槽钢、工字钢等）。
3.2 垛型：长形或一字型，一端的端面最大偏差0.1m。垛底垫3~4根垫木，一字型垛要一层一垫，上下对齐（见图11）。
3.3 垛高：视堆场荷载而定。
4 钢轨
4.1 本垛型适用于散装长型钢轨。
4.2 垛型：一字型垛。一端的端面最大偏差0.1m。垛底垫1根垫木，一层一层，上下对齐（见图12）。
4.3 垛高：0.8～1.0m。
5 钢丝绳
5.1 本垛型适用于包装钢丝绳。
5.2 垛型：垛头立摆，可堆4层高。自垛头起用半卧式摆放的方法，依此堆垛（见图13）。
6 盘圆
6.1 本垛型适用于大捆盘圆。
6.2 垛型：深层卧摆3捆，第一层在两层间压摆2捆，第三层在第二层两捆间摆1捆，成梯形垛（见图14）。
6.3 垛高：视堆场荷载可堆成3.2.1条所述垛型或4.3.2条所述垛型。
7 板材
7.1 垛型适用于捆扎的板材。
7.2 垛型：一字型垛。一端的端面最大偏差0.1m。长度在4m以下者，垛底垫2根垫木；长度在4m以上者，垛底垫4根垫木，一层一层，上下对齐（见图15）。
7.3 垛高：视堆场荷载而定。
8 卷板
8.1 本垛型适用于捆扎或无捆装的卷板。
8.2 垛型：垛底卧摆2捆，第二层在两捆缝隙间摆放，依此堆高。一端的端面最大偏差0.1m，第层两侧和每件间均需用三角木和楔木填实（见图16）。
8.3 垛高：不超过2层。
9 薄板
9.1 本垛型适用于包装薄板，规格相同的薄板。
9.2 垛型：利用原包装垫木纵向或横向排列堆叠，四侧齐平（见图17）。
9.3 垛高：视堆场荷载而定。
10 马口铁
10.1 本垛型适用于铁皮包装的马口铁。
10.2 垛型：垛底横摆，垂直堆高，两侧齐平（见图18）。
10.3 垛高：视堆场荷载而定。
11 钢轨连结板
11.1 本垛型适用于捆扎钢轨连结板。
11.2 垛型：垛底垫2根垫木，横摆，垂直堆高，两侧齐平（见图19）。
11.3 垛高：视堆场荷载而定。
12 钢片
12.1 本垛型适用于包装钢片。
12.2 垛型：垛底每满2根垫木，纵向摆放，层层在两捆间压叠摆放，两侧齐平（见图20）。
12.3 垛高：2层。
13 带钢
13.1 带钢（一）
13.1.1 本垛型适用于裸捆带钢。
13.1.2 垛型：垛底每趟2根垫木，横摆，1层在两捆间压缝摆放，两侧齐平（见图21）。
13.1.3 垛高：1～2层。
13.2 带钢（二）
13.2.1 本垛型适用于裸捆带钢。
13.2.2 垛型：垛头立摆，可堆成4层高，垛身两侧半卧式相互依靠，依此堆垛（见图22）。
14 钢管
14.1 钢管（一）
14.1.1 本垛型适用于细长钢管。
14.1.2 垛型：十字型垛，相邻两侧上下层最大偏差0.1m，垛底垫3～4根垫木，垛角两层捆牢固（见图23）。
14.1.3 垛高：视钢管有径及堆场荷载而定。
14.2 钢管（二）
14.2.1 本垛型适用于较长钢管。
14.2.2 垛型：十字型垛，相邻两侧上下层最大偏差0.1m。垛底垫3～4根垫木，垛角两层捆绑牢固（见图24）。
14.2.3 垛高：不超过1.6m。
14.3 钢管（三）

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
