【JT交通运输标准】 高等级公路紧急电话机技术要求

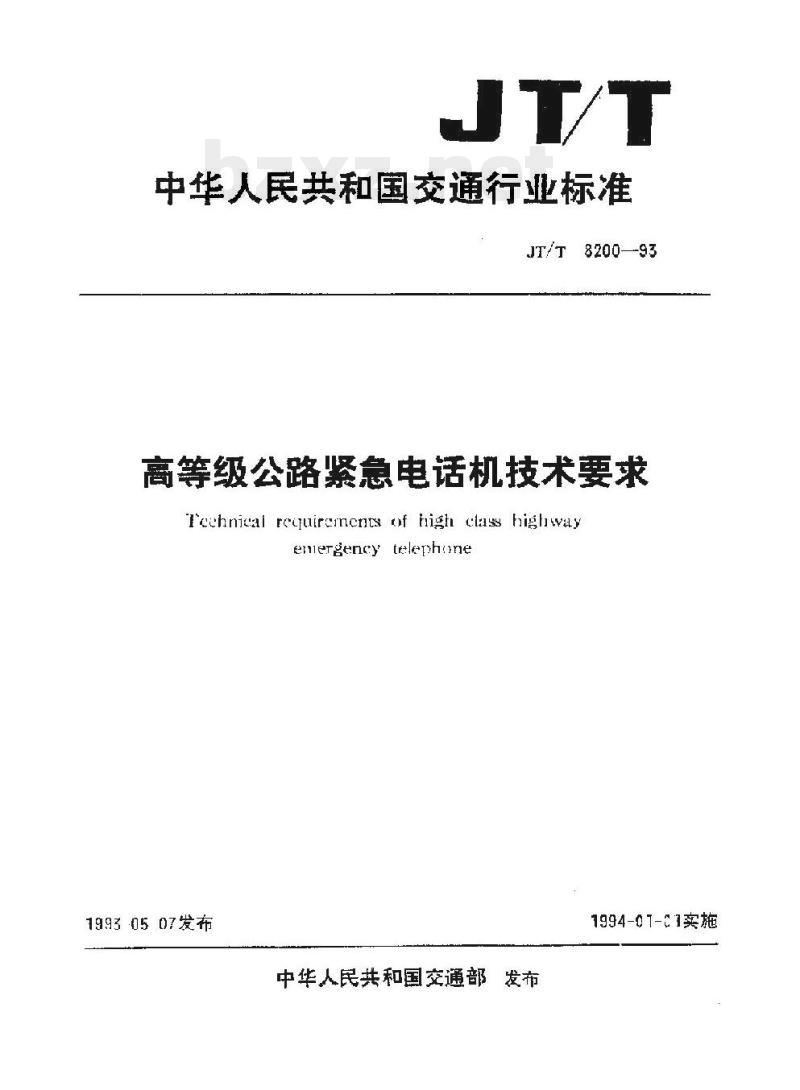

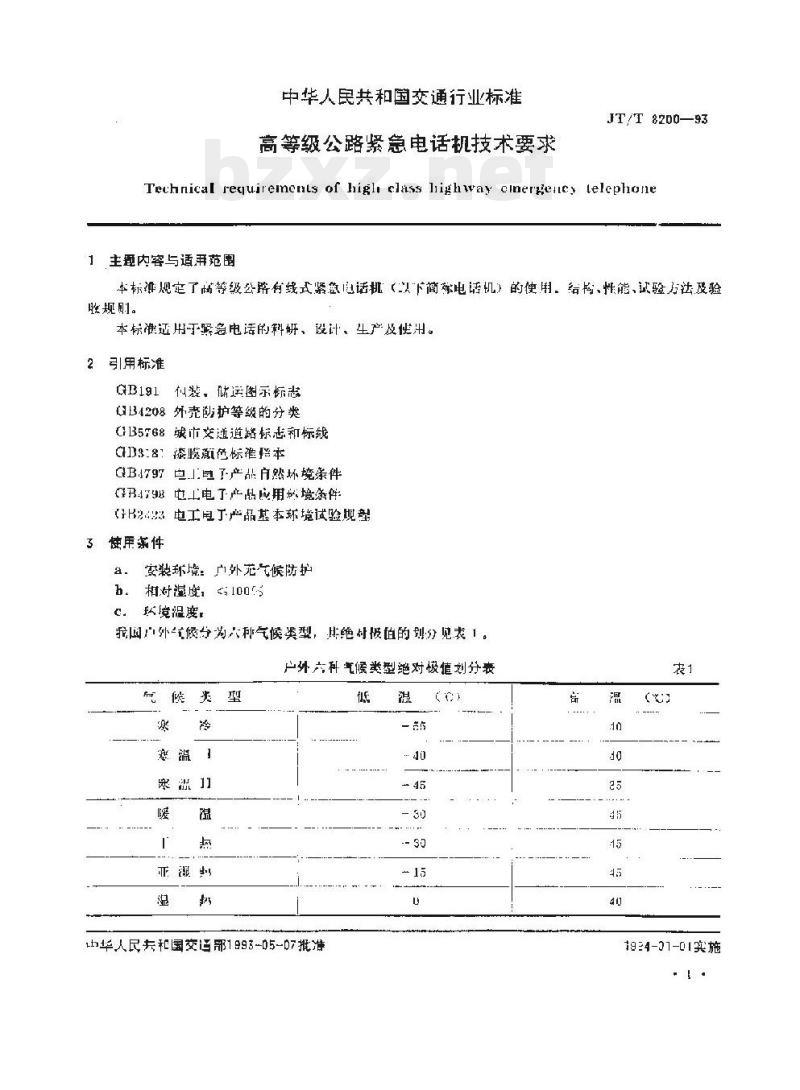

中华人民共和国交通行业标准 JT/T 8200—93 高等级公路紧急电话机技术要求 (Technical requirements of high class highway emergency telephone) 1993-05-07 发布 中华人民共和国交通部发布 1994-01-01 实施 1 目的与适用范围 本标准规定了高等级公路有线式紧急电话机（以下简称电话机）的使用、结构、性能、试验方法及验收规则。 本标准适用于紧急电话的科研、设计、生产及使用。 2 引用标准 GB/T 191 包装、储运图示标志 GB 34208 外壳防护等级的分类 GB 35768 城市交通道路标志和标线 GB 3812 漆膜面色标准 GB/T 1797 产品自然环境条件 GB/T 98 产品应用环境条件 GB/T 2496 电工电子产品基本环境试验方法 3 结构与标志 3.1 结构 3.1.1 电话机为直立式，其底部应与基座通过机械结构紧密连接。 3.1.2 话机采用手持式，使用应简便、可靠。 3.1.3 话机宜用分离式，能为电缆提供分线装置，上下部件应用螺钉紧固连接，要便于拆卸、安装，有利于安全。 3.1.4 受话器与送话器距地高度为145mm。 3.2 标志 3.2.1 电话机外壳的上部，在迎车方向应有表示紧急电话的定向发光标志，标志的图案和颜色应符合GB 3812规定。 3.2.2 外壳上应有操作说明的图案，应简单易懂。 3.2.3 电话机外壳上应有明显的电话机编号标记。 4 使用性能 4.1 频带为300~3400Hz。 4.2 电机接入模拟电话网测试系统时，其发送当量(5kΩ)不应大于20dB。 4.3 电话机接入模拟电话网测试系统时，其接收声压级不应小于-70dB。 4.4 通话状态下直流电阻不大于20Ω。 4.5 电话机应支持自身位置的信号方式（如双凸多频信号），信号方式应符合有关规定。当启用通话时，它能向总机发送信号，使总机识别该呼叫机。 4.6 电话机的耐压：应能承受500V、600V正交流电压，不应出现火花、飞弧和击穿现象。 4.7 电话机的绝缘电阻：在温度为20±2℃，相对湿度65%±5%的环境下，用250V直流电压测试，电阻应不小于50MΩ。 4.8 电话机经高湿和低温试验后，其发送和接收性能应符合本标准4.2、4.3条。 4.9 电话机分别经-25℃至+70℃的储存温度试验，在正常环境条件下恢复后，其发送和接收性能应符合本标准4.2、4.3条。 4.10 在温度为40℃，相对湿度达95%时，发送和接收应符合本标准4.2、4.3条，持续电流不小于6mA。 4.11 电话机经2-500Hz频率振动试验后，其发送和接收应符合本标准4.2、4.3条，其零部件应无松动，且无机械损伤。 4.12 电话机经加速度为100m/s²的冲击试验，累计碰撞1000次后，发送和接收应符合本标准4.2、4.3条，其零部件应无松动且无机械损伤。 4.13 电话机的接触开关经累计10000次动作后仍能正常工作。 4.14 电话机应能防水、防尘。 4.15 电话机外壳表面漆层颜色按GB 3181规定为均匀色，漆膜应光洁、无伤和裂痕，金属零件和部件无损伤、裂痕、锈蚀等缺陷。 4.16 对电话机的其它特殊要求，由供需双方根据具体条件另行商定。 5 试验方法 5.1 所有试验应在下列正常环境条件下进行：温度 15~35℃，相对湿度 45%~75%，气压 86~106 kPa。 5.2 试验场所的噪声声压级应不大于65dB。 5.3 客观发送参考当量的测试 5.3.1 信号发生器的放置：测试设备置于试验桌上，话筒应位于送话器和受话器中心连线的中点正前方50mm处，用专用夹具固定。 5.3.2 测试连接如图1所示。 5.3.3 测试方法：信号发生器的扫频频率为200~1000Hz，每种频率循环一次，使信号电平使送话器和受话器中心连线中点处的声压级达到其规定值，该值即为客观发送当量。 5.4 客观接收声压级的测试 5.4.1 声级计的放置位置应与信号发生器的放置位置相同。 5.4.2 测试连接如图2所示。 5.4.3 测试方法：扫频信号发生器输出频率为200~4000Hz，每秒扫描一次，声级计采用慢响应，其测量数值的平均值即为客观接收声压级。 5.5 通话状态直流电阻的测试 5.5.1 按图3所示将被测话机接入线路中。 5.5.2 在不加励磁的状态下，读电压U和电流I，按公式R=U/I计算。 5.6 耐压试验 5.6.2 用有效值为500V，频率为50Hz的正弦电压进行试验。 5.7 绝缘电阻的测量 5.7.1 在耐压试验之后进行绝缘电阻试验，应在20±2℃，相对湿度为65%±5%的环境下进行。 5.7.2 试验方法同本标准5.6条。 5.7.3 使用250V直流电压的兆欧计。 5.8 低温试验 低温试验分为工作温度试验和储存温度试验两种。 5.8.1 工作温度试验 5.8.1.1 将电话机置于正态环境条件下1~2h。 5.8.1.2 按本标准5.3条进行发送和接收的测量。 5.8.1.3 将电话机不通电，放入试验箱内，箱内温度应与试验室温度相适应。 5.8.1.4 将箱内温度按不超过2℃/min的变温速度调到既定温度并保持8h。 5.8.1.5 将电话机取出，并尽快地（间隔时长不超过5min）按本标准5.8.1.2条进行测量。 5.8.2 储存温度试验 5.8.2.1 按本标准5.8.1.1~5.8.1.4的程序进行。 5.8.2.2 将电话机留在试验箱内，变温速度按照试验室温度进行。 5.8.2.3 尽快地按本标准5.8.1.2条进行测量。 5.9 高温试验 高温试验分为工作温度试验和储存温度试验两种，试验程序同本标准5.8。 5.10 湿热试验 5.10.1 按本标准5.8.1.1、5.8.1.2进行发送和接收的测量。 5.10.2 将电话机不通电置于40±2℃的烘箱中，预热1~2h。 5.10.3 将预热好的话机迅速转移到温度为45±2℃，湿度不大于95%的温湿箱内，随后逐步加温至45±2℃，并保持8h。 5.10.4 在保持期满前1h，在箱内进行5.7条的测量。 5.10.5 将电话机取出，尽快地按本标准5.8.1.2条进行测量。 5.11 振动试验 5.11.1 按本标准5.8.1.2条进行测量。 5.11.2 将电话机固定在能产生正弦振动的试验台上。 5.11.3 在频率2~9Hz，位移0.5mm，频率9~200Hz，加速度0.5g，频率200~500Hz，加速度1.5g，进行扫频，扫频频率为每分钟20Hz，其容差为±10%，做5次循环。 5.11.4 振动完毕，将电话机取出，按本标准5.8.1.2条进行测量。 5.12 碰撞试验 5.12.1 按本标准5.8.1.2条进行测量。 5.12.2 将电话机牢固地固定在试验台上。 5.12.3 半正弦波冲击持续时间为11ms，加速度为100g，冲击频率为40~80Hz，累计碰撞1000次。 5.12.4 碰撞完毕，将电话机取出，按本标准5.8.1.2条进行测量。 5.13 开关试验 将电话机与通断开关连接，调整好位置，以开关通断10000次，检查开关是否受损，通断是否正常。 5.14 防水、防尘试验 防水试验按GB/T 2018的7.3.b条进行，试验后目测检查电话机内部及送话器、受话器应无水迹。 防尘试验由供需双方协商确定。 5.15 外观检查 按本标准5.1.5条进行。 5.16 其他特殊要求 由供需双方协商确定。
