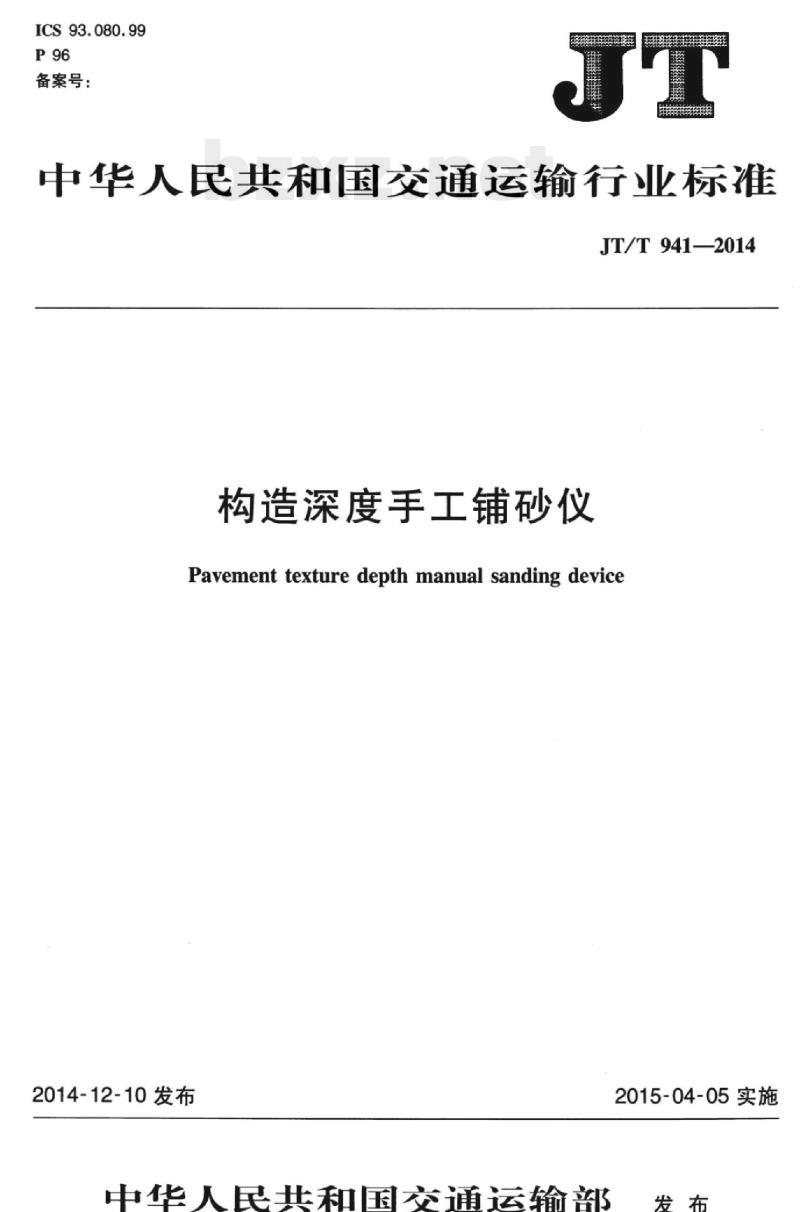

【JT交通运输标准】 构造深度手工铺砂仪

ICS93.080.99
备案号：
中华人民共和国交通运输行业标准JT/T941—2014
构造深度手工铺砂仪
Pavement texture depth manual sanding device2014-12-10发布
中华人民共和国交通运输部
2015-04-05实施下载标准就来标准下载网

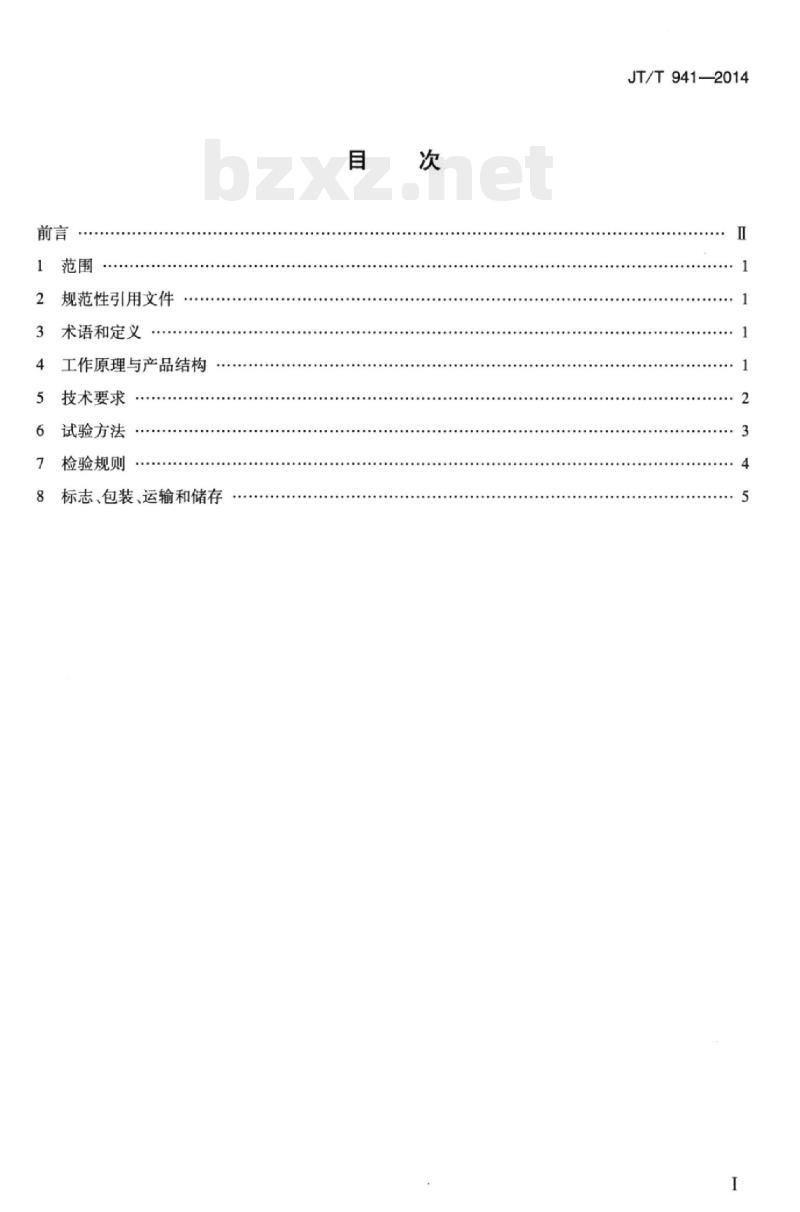

规范性引用文件
术语和定义
工作原理与产品结构
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T941—2014
HiiKAoNniKAca
JT/T941—2014

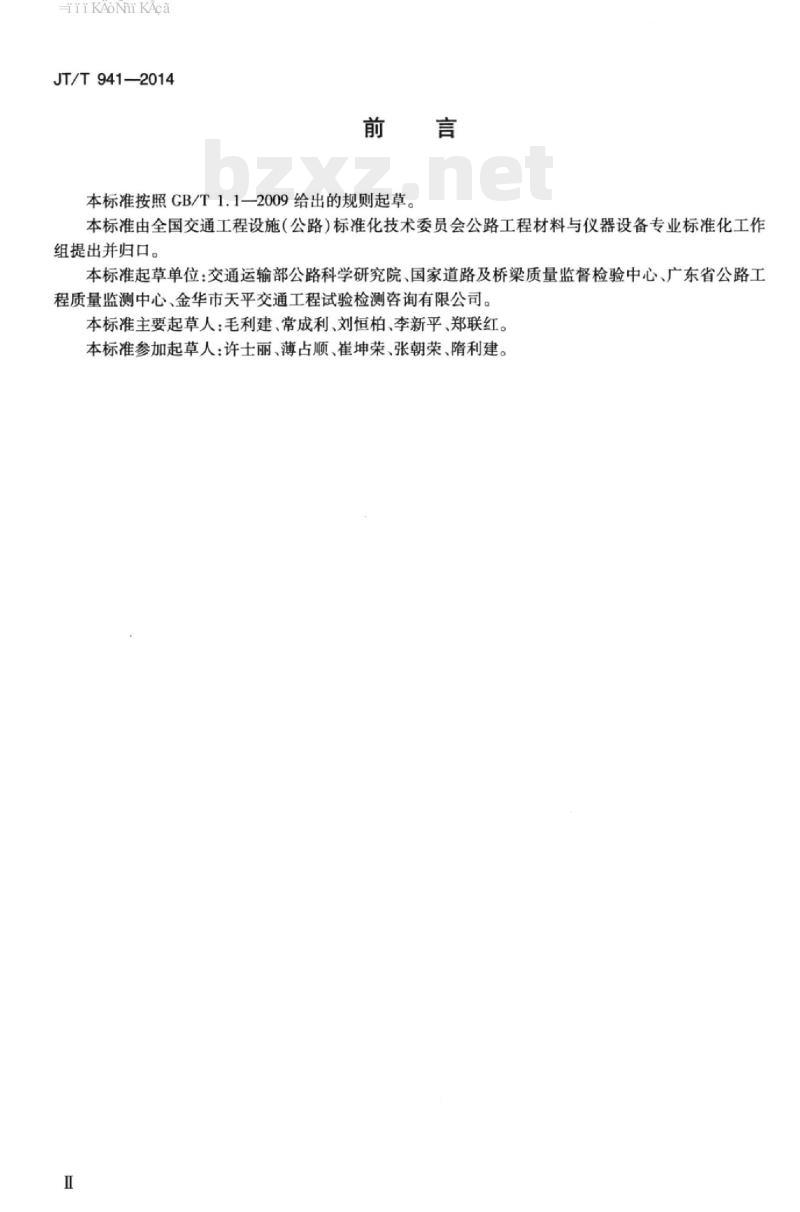

本标准按照GB/T1.12009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料与仪器设备专业标准化工作组提出并归口。
本标准起草单位：交通运输部公路科学研究院、国家道路及桥梁质量监督检验中心、广东省公路工程质量监测中心、金华市天平交通工程试验检测咨询有限公司。本标准主要起草人：毛利建、常成利、刘恒柏、李新平、郑联红。本标准参加起草人：许士丽、薄占顺、崔坤荣、张朝荣、隋利建。I
iiKAoNni KAca

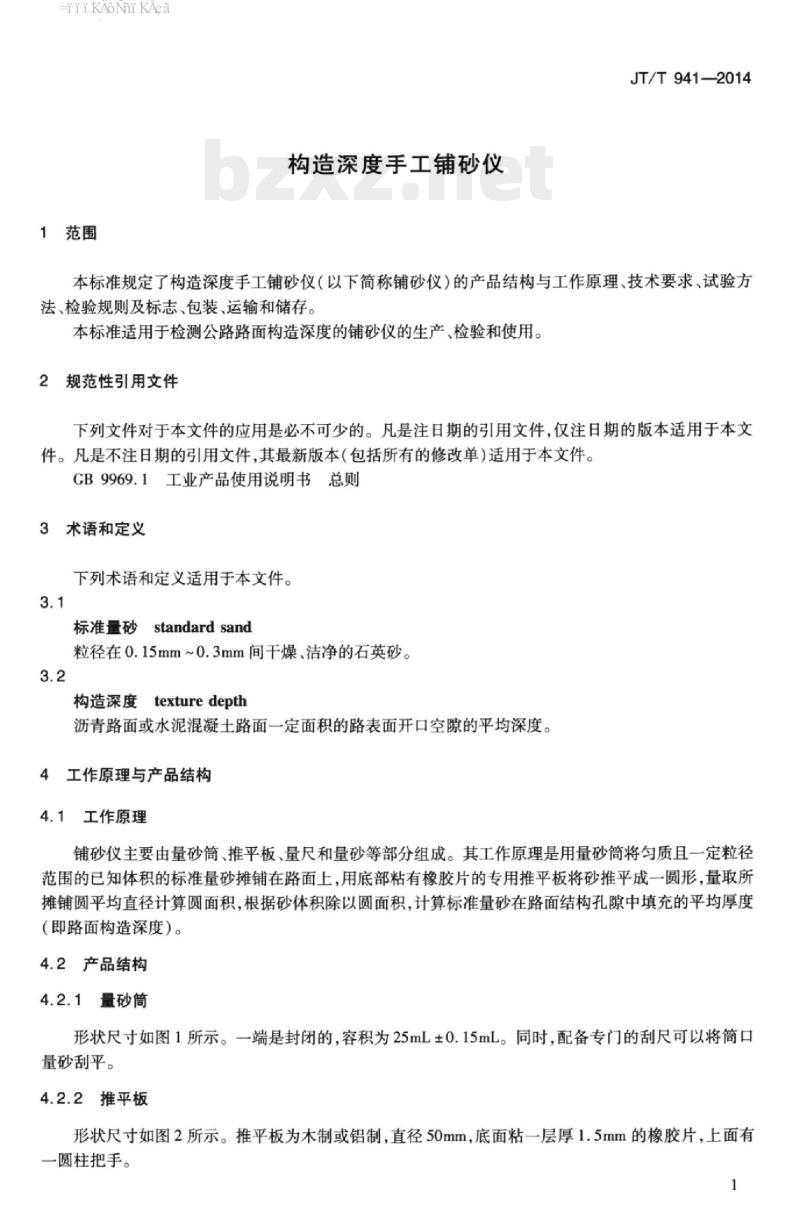

1范围
构造深度手工铺砂仪
JT/T941—2014
本标准规定了构造深度手工铺砂仪（以下简称铺砂仪）的产品结构与工作原理、技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于检测公路路面构造深度的铺砂仪的生产、检验和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB9969.1工业产品使用说明书总则3术语和定义
下列术语和定义适用于本文件。3.1
标准量砂standard sand
粒径在0.15mm~0.3mm间干燥、洁净的石英砂。3.2
构造深度texturedepth
沥青路面或水泥混凝土路面一定面积的路表面开口空隙的平均深度。4工作原理与产品结构
4.1工作原理
铺砂仪主要由量砂筒、推平板、量尺和量砂等部分组成。其工作原理是用量砂筒将勾质且一定粒径范围的已知体积的标准量砂摊铺在路面上，用底部粘有橡胶片的专用推平板将砂推平成一圆形，量取所摊铺圆平均直径计算圆面积，根据砂体积除以圆面积，计算标准量砂在路面结构孔隙中填充的平均厚度（即路面构造深度）。
4.2产品结构
4.2.1量砂筒
形状尺寸如图1所示。一端是封闭的，容积为25mL±0.15mL。同时，配备专门的刮尺可以将筒口量砂刮平。
4.2.2推平板
形状尺寸如图2所示。推平板为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。
iiKAoNniKAca
JT/T941—2014
5技术要求
5.1工作环境
工作环境如下：
量砂筒
a）环境温度，0℃~50℃；
单位为毫米
b）环境湿度，不大于85%RH：
橡胶片
图2推平板
单位为毫米
试验路段要求，路表处于风干状态，无冰雪、无污染、无砂石泥土填充物，包含沥青路面和水泥混凝土路面。
5.2外观要求
铺砂仪外观应光洁、无缺损、无锈蚀、无裂缝，表面镀层应光滑、均勾。5.3尺寸及精度要求
尺寸及精度要求见表1。
表1尺寸及精度要求
量砂筒
推平板
一轮廊算术平均偏差。
主要部件要求
内径（mm）
内边缘深度（mm）
壁厚（mm）
直径（mm）
橡胶片粗糙度R.（um）
20 ±0.05
79.5 ±0.05
50 ±1
量砂筒及推平板应采用不易产生锈蚀、成型后不易变形的材料制作，内里及外表面无锈蚀。iiKAoNni KAca
5.4.2量砂筒内表底部水平，盛砂空间呈标准圆柱体。5.4.3量尺应经过计量检定合格。JT/T941-2014
5.4.4推平板厚度不小于5mm，推平板粘贴橡胶片厚度不小于1.5mm，橡胶片与推平板密实粘贴、无缝隙。
6试验方法
6.1试验仪器和器具
试验仪器和器具如下：
游标卡尺，量程200mm，精度0.01mm；a)
b）粗糙度仪，量程0.01μm~100μm，精度0.01μm；温度湿度计，温度量程-10℃~+60℃，分度值0.2℃；湿度量程（0~100）%，分度值1%。c
6.2外观及主要部件
用目测和手感检查铺砂仪的外观，应符合5.2、5.4.1~5.4.3的规定；用游标卡尺量取推平板厚度及推平板粘贴橡胶片厚度，应满足5.4.4的规定。6.3铺砂仪尺寸
6.3.1量砂筒内径
量砂筒内径检测步骤如下：
a）将量砂筒放在水平实验台上，将量砂筒固定；b）用游标卡尺量测量砂筒内径，分0°60°、120°三个角度量测，读取测值v[2v3；c）计算r1、2、rs的平均值作为量砂筒内径量测量值，精确至0.01mm，按照式（1)计算量砂筒内径测量误差K，，应满足K,≤0.05mm。K,=标|
式中：K，一量砂简内径测量误差，单位为毫米（mm）；量砂筒内径测量值，单位为毫米（mm）；T标——量砂简内径标准值，单位为毫米（mm）。6.3.2量砂筒内边缘深度
量砂筒内边缘深度检测步骤如下：a）将量砂筒放在水平实验台上，并将量砂筒固定；(1)
b）用游标卡尺量测量砂筒内边缘深度，分0°60°和120三个角度做深度量测，读取测值hhzhs
c）计算h，、h2、h，的平均值作为量砂筒内边缘深度测量值，精确至0.01mm，按照式（2）计算量砂简内边缘深度测量误差Kh，应满足K，≤0.05mm。K=|h-h标！
式中：K一一量砂简内径测量误差，单位为毫米（mm）；h测一一量砂筒内边缘深度测量值，单位为毫米（mm）；h标——量砂筒内边缘深度标准值，单位为毫米（mm）。6.3.3量砂筒壁厚
量砂筒壁厚检测步骤如下：
iiKAoNniKAca
JT/T941—2014
将量砂筒放在水平实验台上并固定；a)
b）用游标卡尺分0°60°和120°三个角度量测量砂筒壁厚，读取测值t，、t2、t3；c）计算t，、t2、t，的平均值作为量砂筒壁厚测量值，精确至0.01mm，应符合5.3的要求。6.3.4推平板直径
推平板直径检测步骤如下：
a）将推平板放在水平实验台上；b）用游标卡尺分0°、60°和120°三个角度量测推平板直径，读取测值d，、dz、ds；c）计算d,、dz、d，的平均值作为推平板直径测量值，精确至0.01mm，按照式（3）计算推平板直径测量误差Ka，应满足K.≤1mm。
Ka=d-d标|
式中：K。——推平板直径测量误差，单位为毫米（mm）；d测——推平板直径测量值，单位为毫米（mm）；d标推平板直径标准值，单位为毫米（mm）。6.3.5推平板橡胶片粗糙度
推平板橡胶片粗糙度检测步骤如下：a）将推平板水平固定在租糙度仪检测平台上：(3)
b）粗糙度仪分0°、60°、120°三个方向分别穿过圆心即直径方向检测橡胶片的粗糙度指标，分别读取测值Ral、Ra2、Ra3;
c）计算RR2R的平均值作为推平板橡胶片粗糙度测量值，精确至0.01um，应符合5.3的要求。7检验规则
检验分类
铺砂仪的检验包括型式检验和出厂检验。7.2
型式检验
7.2.1有下列情况之一时，应进行型式检验：a）国家质量技术监督部门和行业管理部门提出型式检验时；b）新产品定型或产品转产鉴定时；c）产品停产半年以上，重新恢复生产时；d）重要结构、材料、工艺有较大变更，可能影响到产品性能时；e)
出厂检验与型式检验有重大差异时。型式检验按表2规定的项目进行，所有检验项目合格才可以认定为合格产品。7.2.2
表2检验项目
检验项目
量砂简内径
量砂筒内边缘深度
型式检验
出厂检验
HiiKAoNiKAca
注：“+\为需检验项目。
出厂检验
表2（续）
检验项目
量砂筒壁厚
推平板直径
推平板橡胶片粗糙度
型式检验
JT/T941—2014
出厂检验
每台产品出厂前，均应进行出厂检验，检验项目按表2规定进行，所有项目检验合格才可以认定为合格产品。
8标志、包装、运输和储存
8.1标志
在铺砂仪的明显位置应固定铭牌，铭牌上的字应清晰，并标志下述内容：8.1.1
产品名称及型号规格：
产品编号；
制造日期；
生产企业名称、地址及商标。
铺砂仪包装箱上应标有下述内容：制造厂名；
产品名称和型号；
数量和毛重：
外形尺寸；
搬运注意事项。
8.2包装
铺砂仪应保证搬运过程中不被损坏。8.2.1
8.2.2包装箱内应附有产品合格证、符合GB9969.1要求的使用说明书及必要的装箱清单。8.3运输
运输过程中应避免刷蹭、撞击，防止机械性损伤，避免接触腐蚀性气体、液体。8.4储存
产品应储存在通风、干燥、防尘、无腐蚀性气体或液体的仓库中。5
TiKAoNi KAca
中华人民共和国
交通运输行业标准
构造深度手工铺砂仪
JT/T941—2014
人民交通出版社股份有限公司出版发行（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京市密东印刷有限公司印刷
开本：880×1230
印张：0.5
2015年4月
第1版
字数：14千
2015年4月第1次印刷
统一书号：15114·2088
版权专有
定价：15.00元
侵权必究
举报电话：010-85285150
