【JT交通运输标准】 交通移动应急通信指挥平台第2部分:通信信息系统技术要求

ICS33.060.50
备案号：

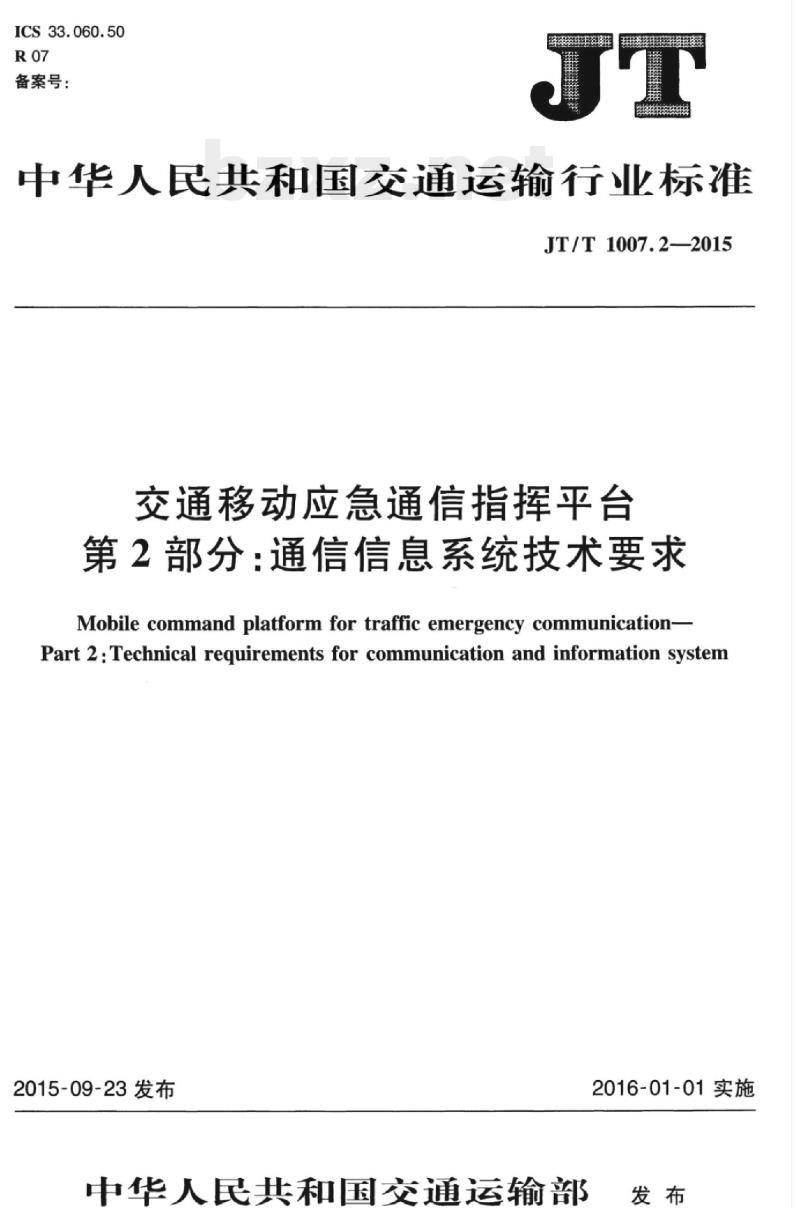

中华人民共和国交通运输行业标准JT/T1007.2—2015
交通移动应急通信指挥平台
第2部分：通信信息系统技术要求Mobile command platform for traffic emergency communication-Part 2:Technical requirements for communication and information system2015-09-23发布
中华人民共和国交通运输部
2016-01-01实施

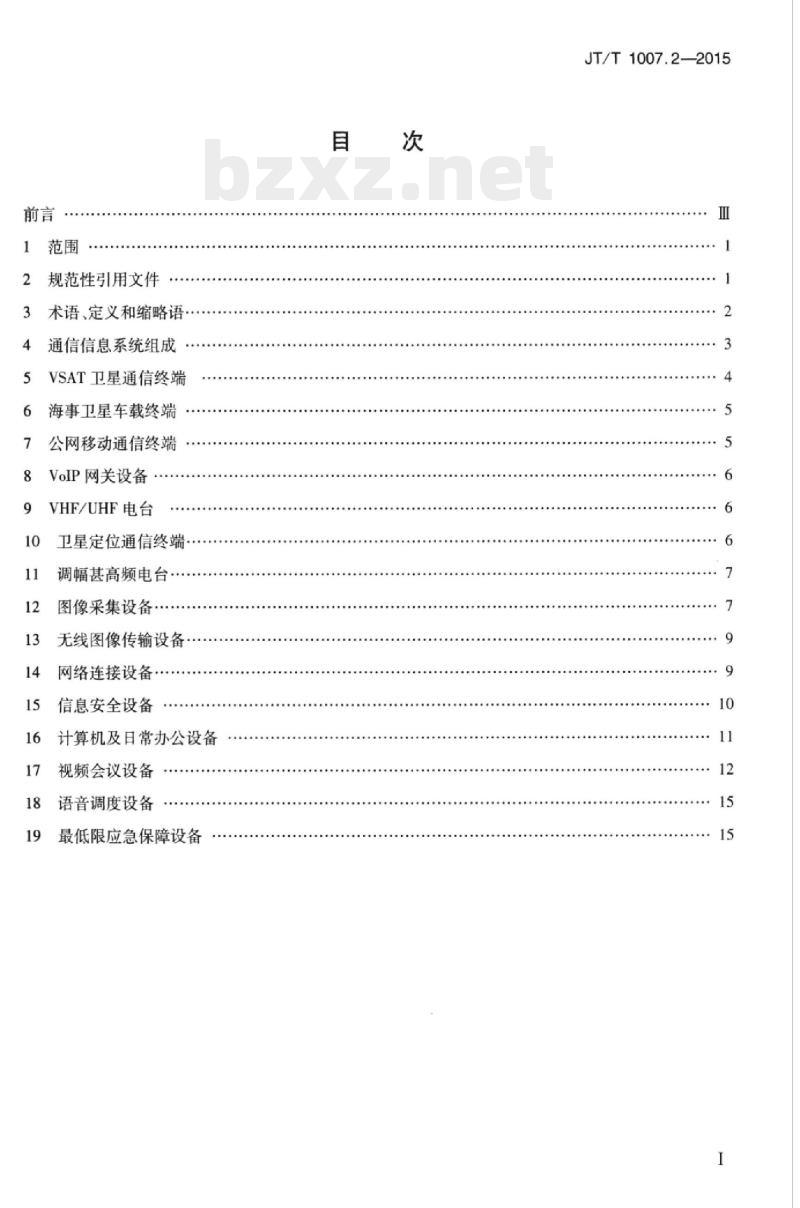

规范性引用文件
3术语、定义和缩略语
通信信息系统组成·
VSAT卫星通信终端
海事卫星车载终端
公网移动通信终端
8VoIP网关设备
VHF/UHF电台
卫星定位通信终端·
调幅甚高频电台：
图像采集设备
无线图像传输设备
网络连接设备
信息安全设备
计算机及日常办公设备
视频会议设备
语音调度设备
最低限应急保障设备
JT/T1007.2—2015
iiKAoiKAca
iiKAoNiKAca

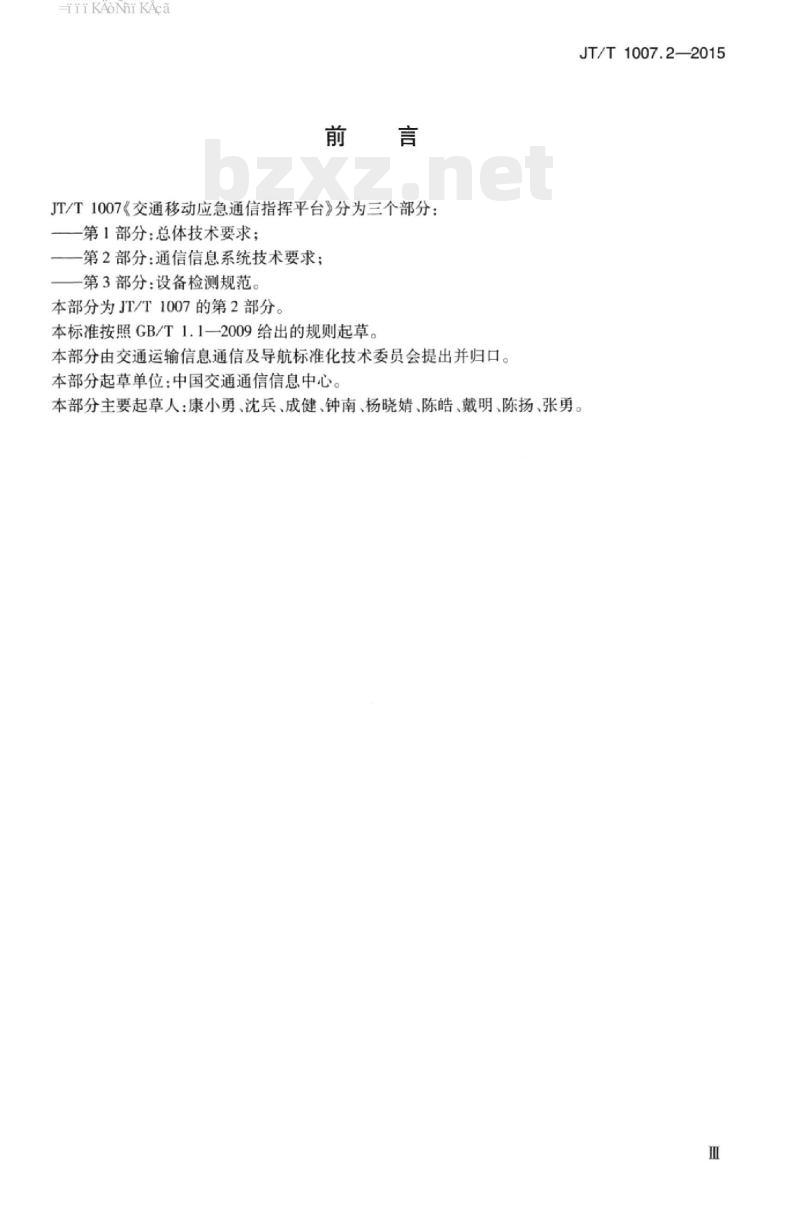

JT/T1007《交通移动应急通信指挥平台》分为三个部分一第1部分：总体技术要求；
—一第2部分：通信信息系统技术要求；第3部分：设备检测规范。
本部分为JT/T1007的第2部分。
本标准按照GB/T1.1—2009给出的规则起草。本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中国交通通信信息中心。本部分主要起草人：康小勇、沈兵、成健、钟南、杨晓婧、陈皓、戴明、陈扬、张勇JT/T1007.2—2015
iiKAoiKAca
HiiKAoNni KAca
1范围
交通移动应急通信指挥平台
第2部分：通信信息系统技术要求JT/T1007.2—2015
JT/T1007的本部分规定了交通移动应急通信指挥平台通信信息系统的组成、VSAT卫星通信终端、海事卫星车载终端、公网移动通信终端、VoIP网关设备、VHF/UHF电台、卫星定位通信终端、调幅甚高频电台、图像采集设备、无线图像传输设备、网络连接设备、信息安全设备、计算机及日常办公设备、视频会议设备、语音调度设备、最低限应急保障设备的技术要求。本部分适用手交通移动应急通信指挥平台通信信息系统的设计，建设以及日常运行维护。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4208
GJB367A—2001
JT/T1007.1
IETFSIP
ITU-T G.711
ITU-T G.722
ITU-T G.722.1
ITU-TG.723.1—2006
ITU-TG.729
ITU-TH.263
ITU-T H.264
ITU-TH.320
ITU-TH.323
外壳防护等级（IP代码）
军用通信设备通用规范
交通移动应急通信指挥平台第1部分：总体技术要求互联网工程任务组会话初始协议（IntermetEngineeringTaskForceSessionInitiationProtocol)
话音频率的脉冲编码调制（Pulsecodemodulation（PCM）ofvoicefrequen+cies
64kbit/s之内的7kHz音频编码（7kHzaudio-codingwithin64kbi/s）用于低顿丢失率系统免提操作的24kbit/s和32kbit/s简单编码（Low-com-plexity coding at 24 and 32kbit/s for hands-free operation in systems with lowframe loss)
5.3和6.3kbit的速率语音编码器（Dualratespeechcoderformultimediacommincations transimittingat5.3and6.3kbit/s)运用共轭结构代码激励线性预测（CS-ACELP）的8kbit/s语音编码（Cod-ing of speech at 8 khit/s using conjugate-structure algebraic-code-excited line-ar prediction (CS-ACELP))
低码率视频编码标准（Videocodingforlowbitratecommunication）高度压缩数字视频编解码器标准（Advancedvideocodingforgenericaudiovisual services)
窄带可视电话系统和终端（Narrow-bandvisualtelephonesystemsandterminal equipment)
音视频协议（Packet-basedmultimediacommunicationssystems）一
HiiKAoNniKAca
JT/T1007.2—2015
3术语、定义和缩略语
3.1术语和定义
JT/T1007.1界定的以及下列术语和定义适用于本文件。突发事件emergency
在交通运输生产经营活动中突然发生，造成或者可能造成严重社会危害，需要采取应急处置措施予以应对的自然灾害、事故灾难和社会安全事件。3.2缩略语
下列缩略语适用于本文件。
ARP：地址解析协议（AddressResolutionProtocol）BGAN：海事卫星宽带全球局域网（BroadbandGlobalAreaNetwork）BUC：上变频功率放大器（BlockUp-Convertor）CCD：电荷耦合元件（Charge-coupledDevice）CMOS：互补金属氧化物半导体（ComplementaryMetalOxideSemiconductor）CIF：通用影像传输格式（CommonIntermediateFormat）DHCP：动态主机配置协议（DynamicHostConfigurationProtocol）DTU：数据转换单元（DataTransformationUnit）EIRP：有效全向辐射功率（EffectiveIsotropicRadiatedPower）FEC：前向纠错码（ForwardErrorCorrection）FTP：文件传输协议（FileTransferProtocol）FXS：外部交换站（ForeignExchangeStation）GPS：全球定位系统（GlobalPositioningSystem）GRE：通用路由封装（GenericRoutingEncapsulation）HTTP：超文本传输协议（HyperTextTransferProtocol）INMARSAT：国际移动卫星组织（InternationalMobileSatelliteOrganization）IP：网络之间互连的协议（InternetProtocol）ISDN：综合业务数字网（IntegratedServicesDigitalNetwork）LAN：局域网（LocalAreaNetwork）LNB：低噪声下变频器（LowNoiseBlock）Mini-C：国际移动卫星C标准微型站（INMARSATMini-C）MODEM：调制解调器（ModulatorandDemodulator）MPLS：多协议标签交换（Multi-ProtocolLabelSwitching）MTBF：平均无故障时间（MeanTimeBetweenFailure）NTSC：（美国）国家电视标准委员会（NationalTelevisionStandardsCommittee）PldB：1分贝压缩输出功率（1dBCompression）PAL：帕尔制（PhaseAlterationLine）PLL：锁相回路或锁相环（PhaseLockedLoop）POP3：邮局协议版本3（PostOfficeProtocol-Version3）PSAT：饱和输出功率（PowerSatiate）QPSK：正交相移键控（QuadraturePhaseShiftKeyin）QoS：服务质量（QualityofService）2
iiKAoNniKAca
RCA：莲花插座（RadioCorporationofAmerican）RIP：路由信息协议（RoutingInformationProtocol）RPC：远程过程调用协议（RemoteProcedureCallProtocol）RTCP：实时传输控制协议（RealtimeTransportControlProtocol）RTP：实时传输协议（RealtimeTransportProtocol）SFP：千兆位电信号转换为光信号的接口器件（SmallForm-factorPluggables）SIP：会话初始协议（SessionInitiationProtocol）SMTP：简单邮件传输协议（SimpleMailTransferProtocol）SNMP：简单网络管理协议（SimpleNetworkManagementProtocol）SQL：结构化查询语言（StructuredQueryLanguage）STDMA：选择性时分多址（SelectedTime-DivisionMulti-pleAccess）TCP：传输控制协议（TransmissionControlProtocol）TELNET：远程终端协议（TELNET）UDP：用户数据报协议（UserDatagramProtocol）USB：通用串行总线（UniversalSerialBus）VHF-AM：调幅甚高频（AmplitudeModulation-VeryHighFrequency）VHF/UHF：甚高频/特高频（VeryHighFrequency/UltraHighFrequency）VLAN：虚拟局域网（VirtualLocalAreaNetwork）VMS：蛇卫星网管系统（VipersatManagementSystem）VolP：网络电话（VoiceoverInternetProtocol）VPN：虚拟专用网络（VirtualPrivateNetwork）VSAT：甚小口径终端（VerySmallApetureTerminal）WXGA：宽屏笔记本屏幕（WideExtendedGraphicsArray）WAN：广域网（WideAreaNetwork）XSS：跨站脚本攻击（CrossSiteScripting）Ku-band：略低于K波段的波段（Kurtz-underband）4
通信信息系统组成
通信信息系统主要由以下设备组成：a）
VSAT卫星通信终端；
海事卫星通信终端；
公网移动通信终端：
VoIP网关设备；
VHF/UHF电台：
卫星定位通信终端；
调幅甚高频电台：；
图像采集设备；
无线图像传输设备；
网络连接设备；
信息安全设备；
计算机及日常办公设备；
视频会议设备；
JT/T1007.2—2015
iiKAoiKAca
JT/T1007.2—2015
n）语音调度设备：
o）最低限应急保障设备。
5VSAT卫星通信终端
VSAT卫星通信终端应满足交通应急宽带VSAT网的通信技术体制，并采用Ku波段。VSAT卫星通信终端主要包括天线、功放、LNB、卫星MODEM等单元。大、中、小型交通移动应急通信指挥平台对应的VSAT卫星通信终端技术参数要求分别见表1~表3。表1大型交通移动应急通信指挥平台VSAT卫星通信终端技术参数表序号
车载静中通
卫星MODEM
车载静中通
卫星MODEM
Ku波段车载天线，反射面直径1.8m发射：≥[46+20]g(f/14.25)]dBi接收：≥[45+201g(f/12.5】JdBiG/T值：≥[23+20Ig(f/12.5)]dB/K交叉极化隔离度：≥33dB
旁瓣特性：≤-14dB
指标及要求
旁瓣包络（90%以上的旁瓣电平不超过该包络线的要求）：≤[29-25Ig（9）】dB，1°≤9≤20°Ku波段，16W(PIdB)/20W(PSAT）BUC12.25GHz~12.75GHz，PLL内参考中频：950MHz~1950MHz
调制方式：OPSK免费标准bzxz.net
数据速率范围：2.4kbit/s~5Mbit/s前向纠错方式(FEC）选项包括：Turbo2nd支持STDMA工作模式
具备IP模块、VMS管理和QoS功能中型交通移动应急通信指挥平台VSAT卫星通信终端技术参数表指标及要求
Ku波段车载天线，反射面直径1.2m发射：≥[43+20Ig(f/14.25)]dBi接收：≥[42+20lg(/12.5】]dBiG/T值：≥[20+20lg(f/12.5)]dB/K交叉极化隔离度：≥33dB
旁瓣特性：≤-14dB
旁瓣包络（90%以上的旁瓣电平不超过该包络线的要求）：≤[29-251g（9)]dB，1°≤≤20°Ku波段，16W(PIdB)/20W(PSAT）BUC12.25GHz~12.75GHz.PLL内参考
中频：950MHz~1950MHz
调制方式：QPSK
数据速率范围：2.4kbi/s~5Mbit/s前向纠错方式（FEC）选项包括：Turbo2nd支持STDMA工作模式
具备IP模块、VMS管理和QoS功能序号
JT/T1007.2—2015
3小型交通移动应急通信指挥平台VSAT卫星通信终端（便携式）技术参数表表3
便携式天线
卫星MODEM
6海事卫星车载终端
Ku波段便携式天线，反射面直径0.9m发射：≥[40+20lg(f/14.25)]dBi接收：≥[39+20lg（f/12.5）]dBiG/T值≥[17.8+20lg(f/12.5)]dB/K交叉极化隔离度：≥33dB
旁瓣特性≤-14dB
指标及要求
旁瓣包络（90%以上的旁瓣电平不超过该包络线的要求）：≤[29-251g（6）]dB，1°≤≤20°Ku波段，25W(PIdB)/32W(PSAT）BUC新疆、西藏应选择：50W（P1dB）/60W（PSAT）BUC12.25GHz~12.75CHz，PLL内参考中频：950MHz~1950MHz的中频范围调制方式：QPSK
数据速率范围：2.4kbit/s~5Mbit/s前向纠错方式（FEC）选项包括：Turbo2nd支持STDMA工作模式
具备IP模块、VMS管理和QoS功能海事卫星车载终端应满足以下指标要求：标准IP数据业务：发送492kbit/s，接收492kbit/s；a）
流媒体IP数据业务：保障带宽可达256kbit/s；ISDN:UD/RDI(64kbit/s);
天线尺寸：Φ70cm，最大高度15cm；d)
EIRP：最大17.5dBW；
环境条件：相对风速200km/h以内可操作。f
注：海事卫星车载终端指海事卫星车载BGAN设备。7公网移动通信终端
公网移动通信终端技术参数应满足以下要求：采用32位高性能MIPS处理器（CPU），具体要求为：1）同步动态存储器（SDRAM）：256Mb；2）闪存（FLASH）：64Mb。
协议标准：IEEE802.3、IEEE802.3u。b)
DTU功能：支持串口数据传输。
VPN:IPSec、PPTP、L2TP、GRE。设备管理：支持本地或远程Web配置。设备供电：+5VDC~+26VDC。
支持3G、4G网络。
JT/T1007.2—2015
8VolP网关设备
VoIP网关设备应满足以下要求：a）支持ITU-TH.323和IETFSIP协议：b）支持ITU-TG.711、ITU-TG.723.1、ITU-TG.729编解码算法；提供至少4路FXS接口；
接人交通行业专网。
9VHF/UHF电台
9.1车载VHF/UHF电台
车载VHF/UHF电台应满足以下指标要求：a）工作频道：136MHz~150MHz、400MHz~430MHz、440MHz~480MHz；记忆信道：200个；
发射功率：25W/1W：
覆盖范围：≥5km；
电力供应：13.8VDC。
手持VHF/UHF电台
手持VHF/UHF电台应满足以下指标要求：a）工作频道：136MHz~150MHz、400MHz~430MHz、440MHz~480MHz；b）记忆信道：50个；
发射功率：VHF，5W/1W;UHF，4W/1W；c
覆盖范围：≥3km；
电力供应：镍氢电池，≥1300mAh。10卫星定位通信终端
10.1INMARSATMini-C终端
INMARSATMini-C终端应满足以下指标要求：内部天线（全向天线、右旋极化）要求为：a)
1)G/T:-23.7dB/K;
2）EIRP：7dBW/（5°海拔）；
覆盖范围：+90°～-15°。
b）工作频率要求为：
1）接收：1525.0MHz~1545.0MHz；2）发送：1626.5MHz~1646.5MHz；3)GPS:1575.42MHz。
信道带宽：2.5kHz、5kHz。
调制方式：600bit/s及1200bit/sBPSK。终端接口：RS-232w硬件流控，4800波特~115000波特，VT-100模式。e）
