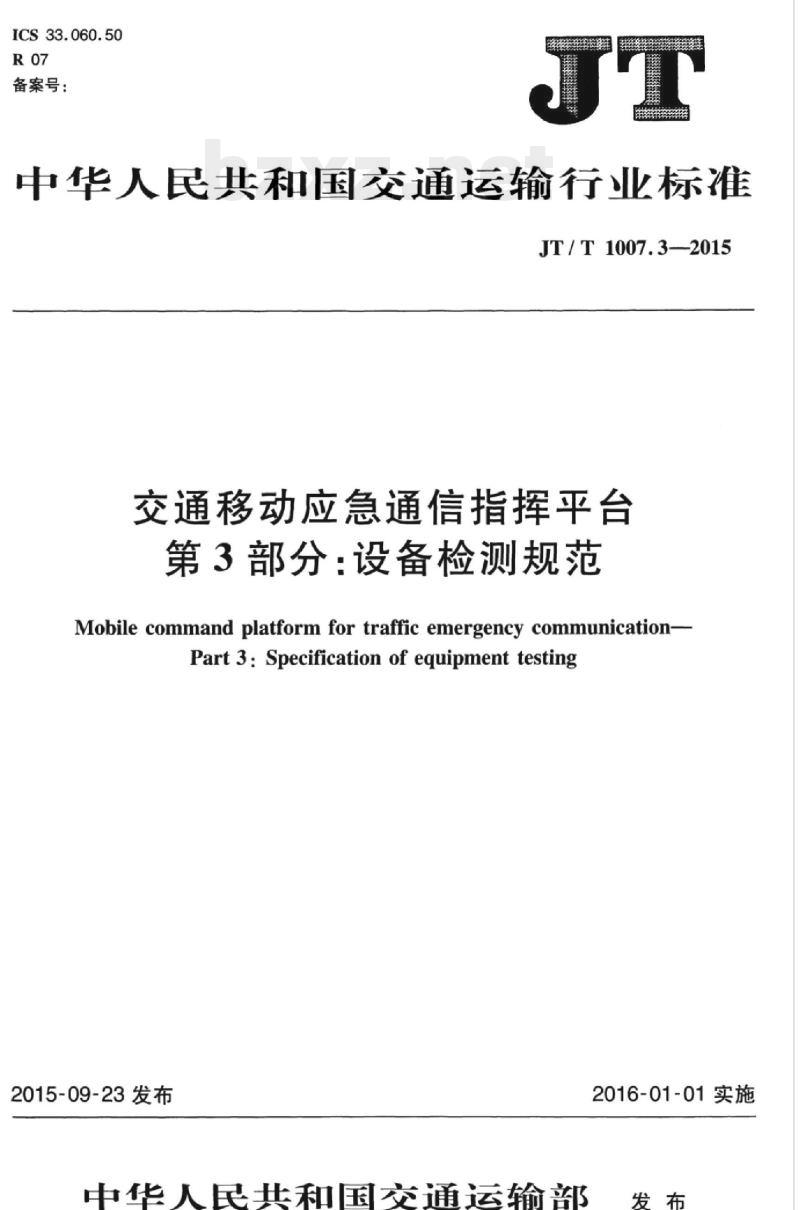

【JT交通运输标准】 交通移动应急通信指挥平台第3部分:设备检测规范

ICS33.060.50
备案号：
中华人民共和国交通运输行业标准JT/T1007.3—2015
交通移动应急通信指挥平台
第3部分：设备检测规范
Mobile command platform for traffic emergency communication-Part 3:Specification of equipment testing2015-09-23发布
中华人民共和国交通运输部
2016-01-01实施

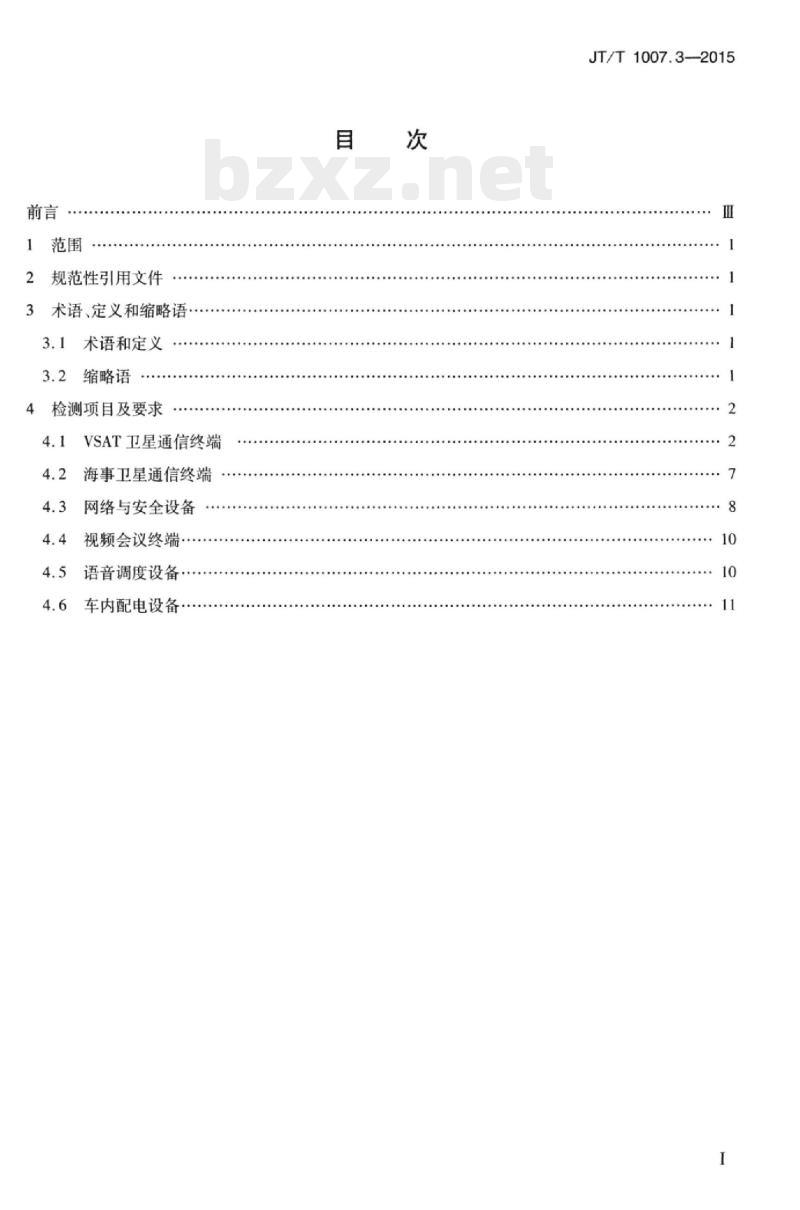

规范性引用文件
术语、定义和缩略语·
3.1术语和定义
缩略语
检测项目及要求
VSAT卫星通信终端
海事卫星通信终端
网络与安全设备
视频会议终端·
语音调度设备
车内配电设备
JT/T1007.3—2015
Hii KAoNni KAca
iiiKAoNiKAca

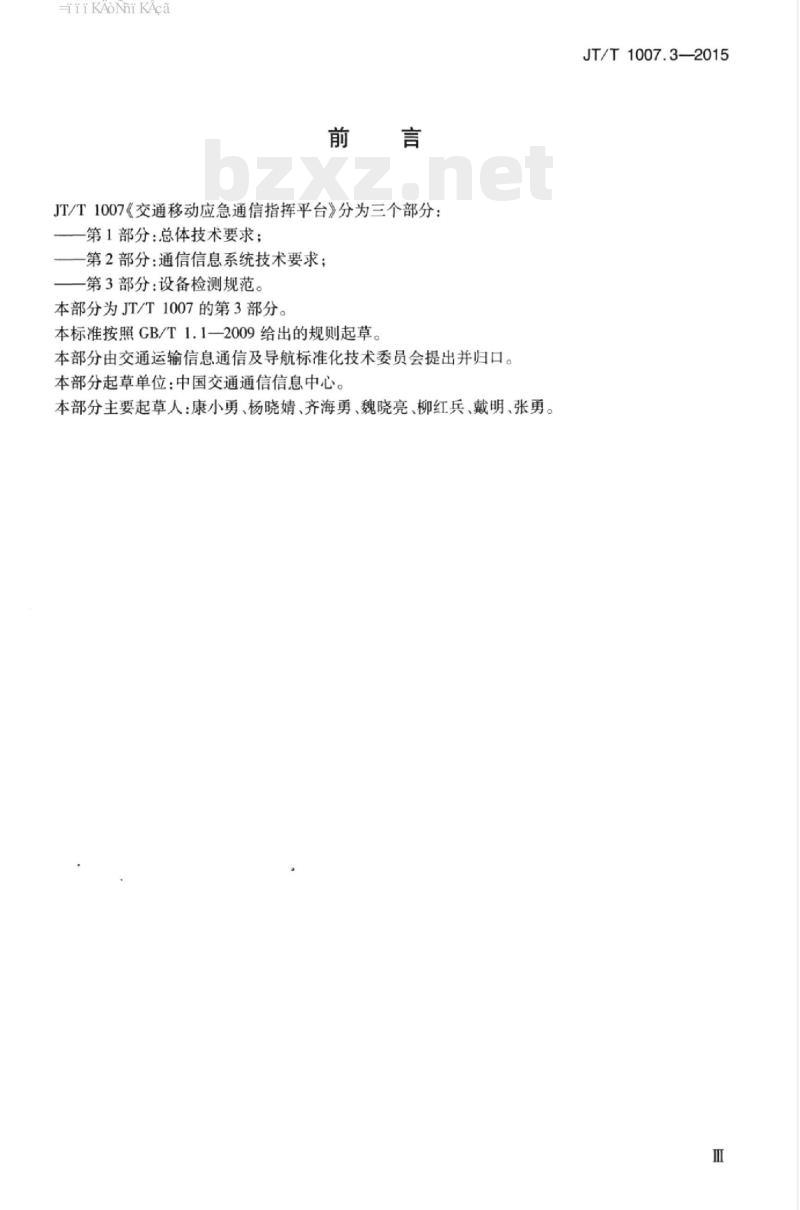

JT/T1007《交通移动应急通信指挥平台》分为三个部分：第1部分：总体技术要求；
一第2部分：通信信息系统技术要求；一第3部分：设备检测规范。
本部分为JT/T1007的第3部分。
本标准按照GB/T1.1—2009给出的规则起草。本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中国交通通信信息中心。本部分主要起草人：康小勇、杨晓婧、齐海勇、魏晓亮、柳红兵、戴明、张勇。JT/T1007.3—2015
iiKAoNi KAca
iiKAONniKAca
1范围
交通移动应急通信指挥平台
第3部分：设备检测规范
JT/T1007.3—2015
JT/T1007的本部分规定了交通移动应急通信指挥平台设备的检测项目及要求，包括VSAT卫星通信终端、海事卫星终端、网络与安全设备、视频会议系统、语音调度系统以及车内配电设备。本部分适用于交通移动应急通信指挥平台中使用卫星通信系统的设备检测及应用符合性测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GJB367A-2001
JT/T1007.2
ITU-T G.711
ITU-TG.723.1—2006
ITU-TG.729
ITU-TH.323
UL1449
3术语、定义和缩略语
3.1术语和定义
军用通信设备通用规范
交通移动应急通信指挥平台第2部分：通信信息系统技术要求话音频率的脉冲编码调制（Pulsecodemodulation（PCM）ofvoicefrequen-cies
5.3和6.3kbit的速率语音编码器（Dualratespeechcoderformultimediacommincationstransimittingat5.3and6.3kbit/s)运用共轭结构代码激励线性预测（CS-ACELP)的8kbit/s语音编码（Cod-ing of speech at 8 kbit/s using conjugate-structure algebraic-code-excited lin-earprediction（CS-ACELP)）
音视频协议（Packet-basedmultimediacommunicationssystems）美国保险商实验室突波保护器标准（UnderwritersLaboratoriesStandardforSafety Surge Protective Devices)下列术语和定义适用于本文件。一键通onekeytotarget
便携式甚小口径终端（VSAT）天线所配备的一种按键功能，可通过一键操作自动对准卫星并捕获卫星信号。
3.2缩略语
下列缩略语适用于本文件。
ARP：地址解析协议（AddressResolutionProtocol）ATS：自动转换开关（AutomaticTransferSwitching）BUC：上变频功率放大器（BlockUp-Convertor）UDP：用户数据报协议（UserDatagramProtocol）iiKAoNiKAca
JT/T1007.3—2015
HTTP：超文本传输协议（HyperTextTransferProtocol）LNB：低噪声下变频器（LowNoiseBlock）MODEM：调制解调器（ModulatorandDemodulator）MOS：平均意见得分（MeanOpinionScore）MPLS：多协议标签交换（Multi-ProtocolLabelSwitching）POP3：邮局协议版本3（PostOfficeProtocol-Version3）RPC：远程过程调用协议（RemoteProcedureCallProtocol）SIP：会话初始化协议（SessionInitiationProtocol）TCP：传输控制协议（TransmissionControlProtocol）TELNET：远程终端协议（TELNET）UPS：不间断电源（UninterruptiblePowerSystem/UninterruptiblePowerSupply）VolP：网络电话（VoiceoverInternetProtocol）VLAN：虚拟局域网（VirtualLocalAreaNetwork）VSAT：甚小口径终端（VerySmallApertureTerminal）4检测项目及要求
4.1VSAT卫星通信终端
4.1.1总体要求
VSAT卫星通信终端检测应在静止状态下进行，检测指标应符合JT/T1007.2的规定。VSAT卫星通信系统检测模块主要由天线、功放、LNB和卫星MODEM组成，应在具体卫星信号源条件下进行检测。VSAT卫星通信系统示意图见图1。卫星
4.1.2检测设备
图1VSAT卫星通信系统示意图
VSAT卫星通信终端的检测设备为频谱仪。频谱仪的基本技术指标应满足下列要求：a）频率范围：100kHz~3GHz；
分辨率带宽：100kHz~1MHz；
视频带宽：10Hz~1MHz；
显示电平误差：小于1.5dB。
4.1.3天线
检测项目及技术要求
天线检测项目及技术要求见表1~表3。2
信号源
-HiiKAoNiKAca
检测项目
天线反射面
发射增益
接收增益
G/T值
极化方式
收发端口隔离度
交叉极化隔离度
旁瓣特性
表1大型平台天线部分检测项目及技术要求技术要求
Ku波段车载天线，等效直径1.8m≥[46 +20lg(/14.25) ]dBi
≥[45+20lg(f/12.5)]dBi
≥[23+20lg(f/12.5)]dB/K
≤1.25:1
线极化
≥85dB（含阻发滤波器）
≥33dB
≤-14dB
旁瓣包络（90%以上的旁瓣
电平不超过该包络线的要求）
方位角转动范围
俯仰角转动范围
驱动方式
极化调整范围
自动对星功能
限位功能
检测项目
天线反射面
发射增益
接收增益
G/T值
极化方式
收发端口隔离度
交叉极化隔离度
旁瓣特性
≤[2925lg()]dBi,1°≤≤209
-175°+175°
+20°~+80°
-90°~+90°，可有±3°的相对误差接收单载波标信号，实现自动对星具有软件和硬件限位功能
中型平台天线部分检测项目及技术要求技术要求
Ku波段车载天线，反射面直径1.2m≥[43 +201g(f/14.25) ]dBi
≥[42 +20lg(f/12.5)]dBi
≥[23+20lg(f/12.5) ]dB/K
≤1.25:1
线极化
≥85dB（含阻发滤波器）
≥33dB
≤-14dB
旁瓣包络（90%以上的旁瓣
电平不超过该包络线的要求）
方位角转动范围
俯仰角转动范围
驱动方式
极化调整范围
自动对星功能
限位功能
≤[29-25lg（@)]dBi,1°≤20°1750~+175°
+20°~+80°
-90°～+90°，可有±3°的相对误差接收单载波标信号，实现自动对星具有软件和硬件限位功能
JT/T1007.3—2015
检测方法
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
具体测试
查验出厂检测报告对比
查验出厂检测报告对比
具体测试
具体测试
查验出厂检测报告对比
具体测试
具体测试此内容来自标准下载网
具体测试
检测方法
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
具体测试
查验出厂检测报告对比
查验出厂检测报告对比
具体测试
具体测试
查验出厂检测报告对比
具体测试
具体测试
具体测试
iiKAoNiKAca
JT/T1007.3—2015
检测项目
天线反射面
发射增益
接收增益
G/T值
极化方式
收发端口隔离度
交叉极化隔离度
旁瓣特性
方位角转动范围
俯仰角转动范围
驱动方式
极化调整范围
“一键通”对星功能
自动对星功能
限位功能
表3小型平台天线部分检测项目及技术要求技术要求
Ku波段便携天线，反射面直径0.9m≥[40+20lg(f/14.25)]dBi
≥[39+20lg(f/12.5]]dBi
≥[16.8+201g(f/12.5)]dB/K
≤1.25:1
线极化
≥85dB（含阻发滤波器）
≥33dB（轴向）
第一旁瓣≤-14dB
-175°~+1759
+20°~+80°
90°～+90°，可有±3°的相对误差使用“一键通”实现对星功能
接收单载波信标信号，实现自动对星具有软件和硬件限位功能
天线发射极化隔离度检测方法
天线发射极化隔离度检测应按照下列步骤进行：a)
天线对准所选择的卫星；
按卫星公司要求调试极化角；
在卫星公司指定频点发射单载波：以对星位置为基准，天线方位角从该基准起在-5°～+5°范围内转动：卫星公司记录波形图；
将天线的极化角旋转90°；
以对星位置为基准，天线方位角从该基准起在-5°～+5°范围内转动；卫星公司记录波形图：
从卫星公司获取极化隔离度，波形图重叠为发射极化隔离度；极化隔离度大于或等于33dB为合格。4.1.3.3天线机械运动范围检测方法4.1.3.3.1天线方位运动
天线方位机械运动检测与判定应按照下列步骤进行：将天线俯仰角置于25°以上位置；a)
检测方法
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
查验出厂检测报告对比
具体测试
查验出厂检测报告对比
具体测试
具体测试
查验出厂检测报告对比
具体测试
具体测试
具体测试
具体测试
从天线方位角逆限位置，顺时针转动天线，直到天线运行到顺限位置自动停转；记录实际方位角度，检测结果大于或等于180°判定为合格；d)
在表4中记录检测结果。
4.1.3.3.2天线俯仰运动
天线俯仰机械运动检测与判定应按照下列步骤进行：将天线方位角置于0°附近位置：a
沿俯仰轴方向，手动仰向转动天线，直到天线运行到上限位置停转；JT/T1007.3—2015
读取俯仰角刻度盘，记录实际俯仰角度，检测结果仰角大于或等于80°判定为合格；手动俯向转动天线直到天线运行到下限位置停转：读取俯仰角刻度盘，记录实际俯仰角度，检测结果俯角大于或等于20°判定为合格；在表4中记录检测结果。
表4天线机械运动范围的检测结果记录表天线方位运动
初始逆限位置
方位刻度盘角度
顺限位置自动停转
方位刻度盘角度
合格判断序号
4.1.3.4天线对星及软硬件限位功能检测方法4.1.3.4.1对星功能
上限位置
天线俯仰运动
下限位置
俯仰刻度盘角度
俯仰刻度盘角度
合格判断
选择“自动对星”，设置目标星位和卫星信标频点等参数后，执行自动对星功能，以自动对准目标卫星主瓣判定为合格。
4.1.3.4.2软硬件限位功能
此项功能包含在天线机械运动范围测试中，天线在加电状态下，通过天线控制器控制天线转动，天线能够到限位位置自动停止转动为合格。4.1.4功放
检测项目及技术要求
功放检测项目及技术要求见表5。表5功放检测项目及技术要求
检测项目
输出频率
输人频率
频率稳定度
远程管理及监控功能
检测方法
功放检测应按照下列步骤进行：技术要求
14.0GHz~14.5GHz
950MHz~1450MHz
16W(P1dB)/20W(PSAT)BUC
优于或等于±10kHz
可通过IP口WEB界面的管理及监控检测方法
查验出厂检测报告对比
查验出厂检测报告对比
具体测试见4.1.4.2
具体测试见4.1.4.2
具体测试见4.1.4.2
将天线对向冷空（不对准任何一颗卫星的天空方向），逐渐增加卫星调制器的输出电平，读取a
功放发射电平值，当功放发射电平不再线性变化时，记录功放输出电平线性区域中1dB压缩点输出电平：
b）调试VSAT小站接人交通应急宽带VSAT网；5
JT/T1007.3—2015
VSAT小站人网后，从交通应急宽带VSAT网中心站读取小站发射载波的频偏：从交通应急宽带VSAT网中心站测试WEB管理监控界面；查看功放30d内发射功率、温度、风扇等运行参数的日志记录情况有无异常。4.1.5LNB
检测项目及技术要求
LNB检测项目及技术要求见表6。表6LNB部分系统检测项目及技术要求序号
检测项目
输出频率
输人频率
频率稳定度
检测方法
LNB检测应按照下列步骤进行：
技术要求
12.25GHz~12.75GHz
50MHz~1450MHz
优于或等于±10kHz
调试VSAT小站接入交通应急宽带VSAT网：检测方法
查验出厂检测报告对比
查验出厂检测报告对比
具体测试见4.1.5.2
卫星MODEM选取满足工作频段范围要求的频率点，使其能够接收载波：观察卫星MODEM接收电平值并记录；增加卫星载波发射电平1dB，观察并记录卫星MODEM接收载波电平值，记录值相应增加1dB，增加误差值应在±0.1dB以内；卫星MODEM接收交通应急宽带VSAT网出向载波，查询卫星MODEM接收频偏值.误差范围应在±10kHz以内。
卫星MODEM
检测项目及技术要求
卫星MODEM检测项目及技术要求见表7。表7卫星MODEM检测项目及技术要求序号
检测项目
调制方式
数据速率范围
前向纠错方式（FEC)选项
功能检查
4.1.6.2检测方法
技术要求
950MHz1950MHz
正交相移键控（QPSK）
2.4kbit/s~5MbiV/s
包括Turbo2d
支持STDMA工作模式、IP模块、VMS管理和QoS功能
卫星MODEM检测应按照下列步骤进行：检测方法
查验出厂检测报告对比
具体检测见4.1.6.2
具体检测见4.1.6.2
具体检测见4.1.6.2
具体检测见4.1.6.2
a）在卫星MODEM前面板，主菜单选择Util，选择FAST，选择VIEW，按上下键检查第4、6、10、1618等选项，若显示installed，则可确认卫星MODEM具备前向纠错方式（FEC）、TPC模块、VMS管理、QoS功能等配置；
