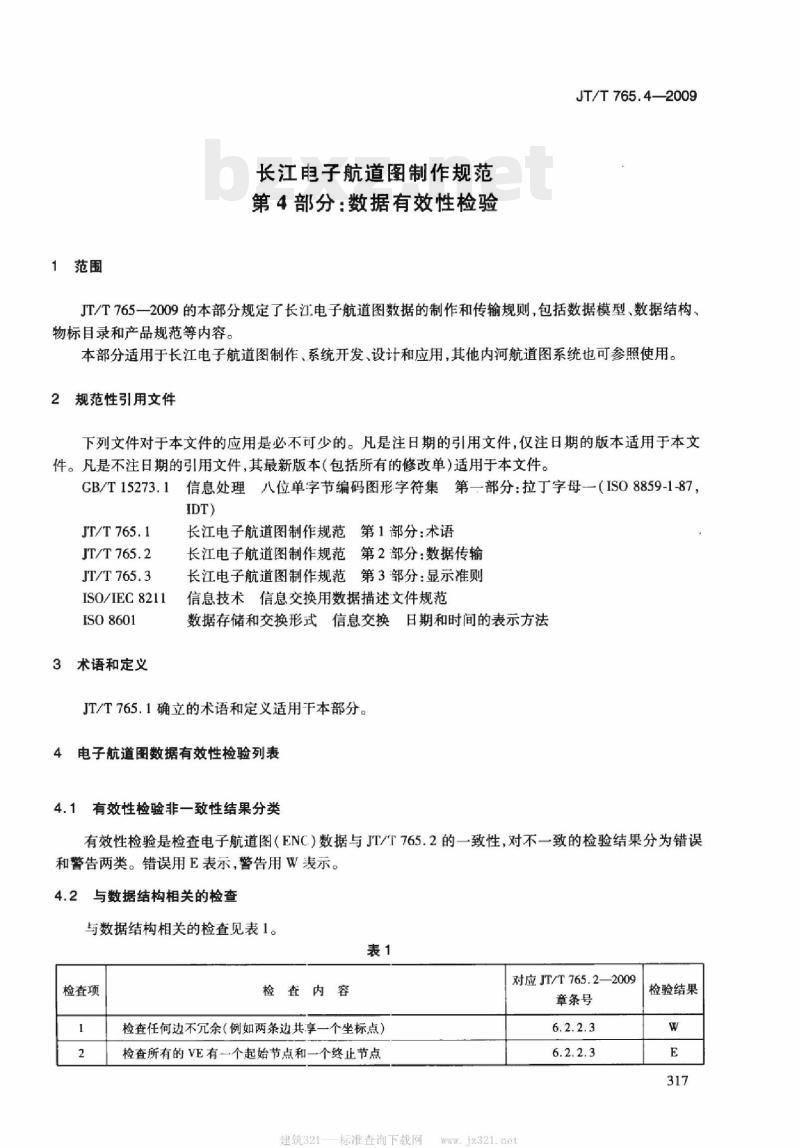

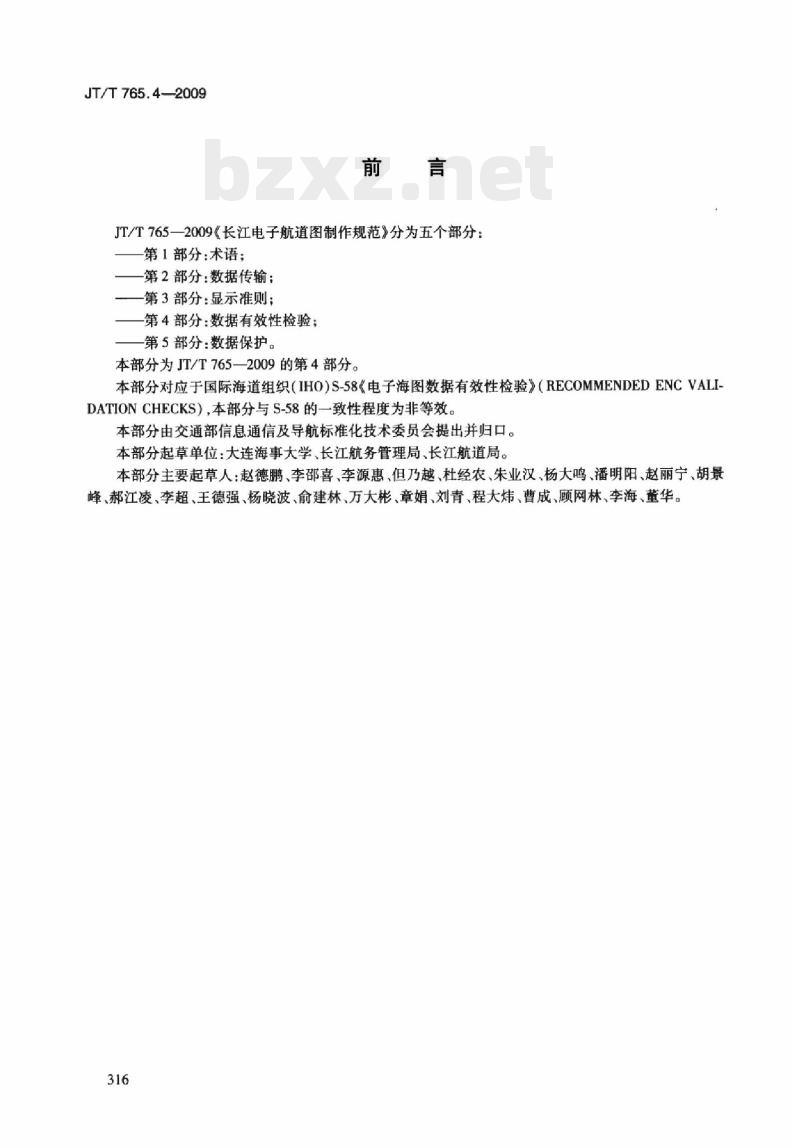

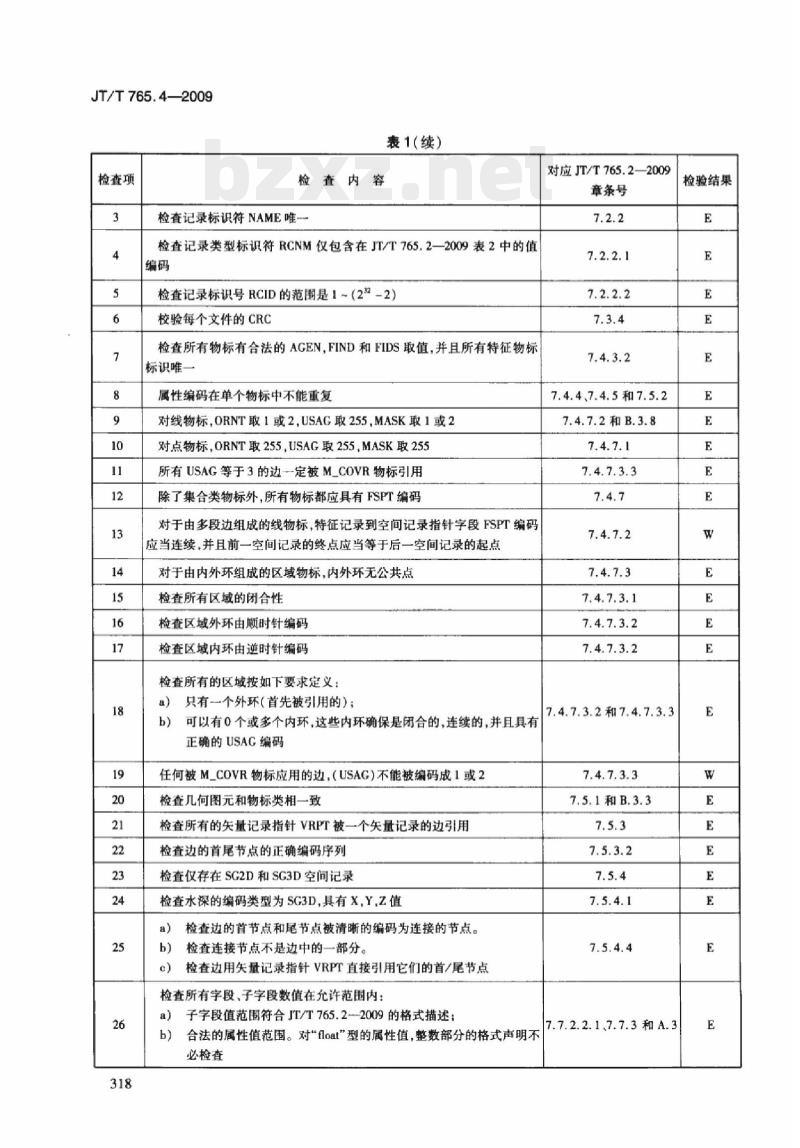

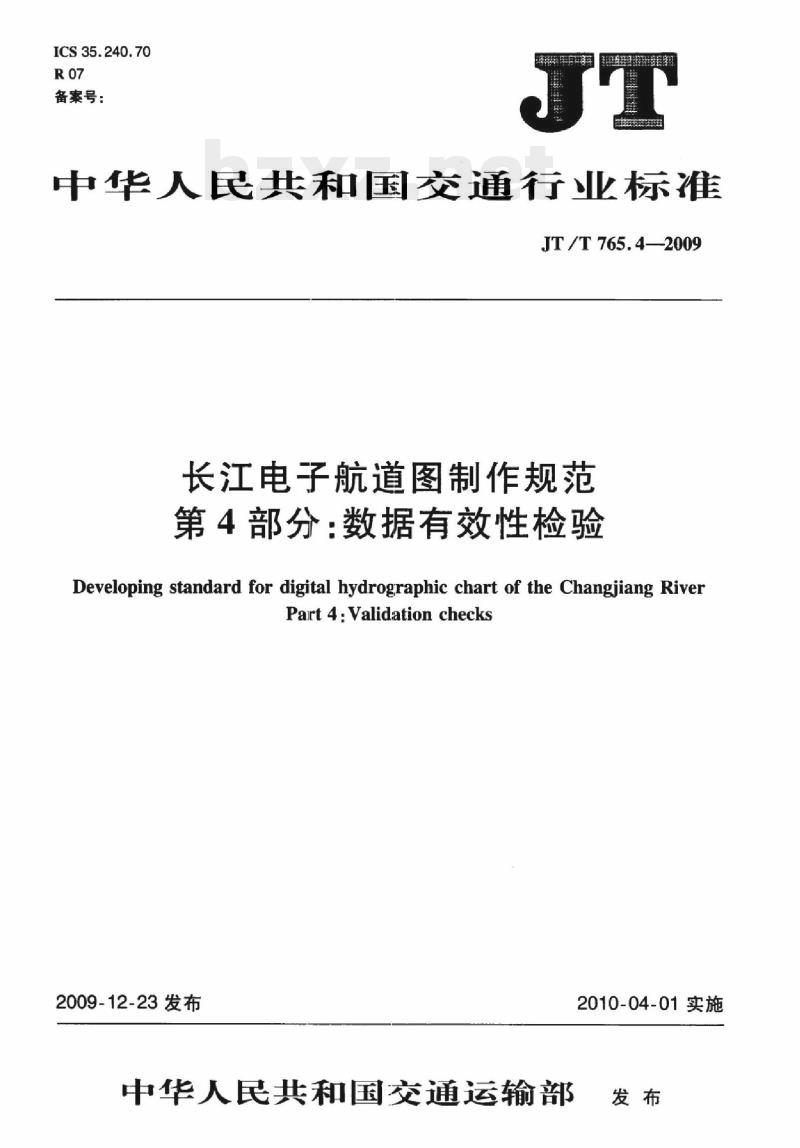

ICS35.240.70 R07 中华人民共和国交通行业标准 JTT765.4—2009 长江电子航道图制作规范 第4部分：数据有效性检验 Developing standard for digital hydrographic chart of the Changjiang River Part 4: Validation checks 2009-12-23发布 2010-04-01实施 中华人民共和国交通运输部 发布 前言 JT/T765—2009《长江电子航道图制作规范》分为五个部分：第1部分：术语；第2部分：数据传输；第3部分：显示准则；第4部分：数据有效性检验；第5部分：数据保护。本部分为JT/T765—2009的第4部分。本部分对应于国际海道组织（IHO）S-58《电子海图数据有效性检验》（RECOMMENDED ENCODING AND VALIDATION CHECKS），本部分与S-58的一致性程度为非等效。本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：大连海事大学、长江航务管理局、长江航道局。本部分主要起草人：赵德鹏、李邵喜、李源惠、但乃越、杜经农、朱业汉、杨大鸣、潘明朝、潘明阳、赵丽宁、胡景峰、郝江凌、李超、王强、杨晓波、俞建林、万大彬、章娟、刘青、程大炜、曹成、顾网林、李海、董华。 1 范围 JT/T765.4—2009的本部分规定了长江电子航道图数据的制作和传输规则，包括数据模型、数据结构、物标目录和产品规范等内容。本部分适用于长江电子航道图制作、系统开发、设计和应用，其他内河航道图系统也可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T15273.1 信息处理八位单字节编码图形字符集 第一部分：拉丁字母（ISO 8859-1, IDT） JT/T765.1 JT/T765.2 JT/T765.3 ISO/IEC 8211 ISO 8601 3 术语和定义 下列术语和定义适用本部分： - 长江电子航道图制作规范第1部分：术语 - 长江电子航道图制作规范第2部分：数据传输 - 长江电子航道图制作规范第3部分：显示准则 4 电子航道图数据有效性检验 4.1 有效性检验 有效性检验是检查电子航道图（ENC）数据与JT/T765.2的一致性，对不一致的检验结果分为错误（E）和警告（W）两类。 4.2 与数据结构相关的检查 与数据结构相关的检查见表1。 表1 数据结构相关检查项 序号 | 检查内容 | 对应JT/T765.2—2009 章条号 | 检验结果 1 | 检查任何边不允余（例如两条边共享一个坐标点） | 6.2.2.3 | W 2 | 检查所有的VE有个起始节点和一个终止节点 | 6.2.2.3 | E 3 | 检查记录标识符NAME唯一 | 7.2.2 | E 4 | 检查记录类型标识符RCNM仅包含在JT/T765.2—2009表2中的值编码 | 7.2.2.1 | E 5 | 检查记录标识号RCID的范围是1~2^32-2 | 7.2.2.2 | E 6 | 校验每个文件的CRC | 7.3.4 | E 7 | 检查所有物标有合法的AGEN, FIND和FIDS取值，并且所有特征物标标识唯一 | 7.4.3.2 | E 8 | 属性编码在单个物标中不能重复 | 7.4.4、7.4.5和7.5.2 | E 9 | 对线物标，ORNT取1或2，USAG取255，MASK取1或2 | 7.4.7.2和B.3.8 | E 10 | 对点物标，ORNT取255，USAG取255，MASK取255 | 7.4.7.1 | E 11 | 所有USAG等于3的边一定被M_COVR物标引用 | 7.4.7.3.3 | E 12 | 除了集合类物标外，所有物标都应具有FSPT编码 | 7.4.7.2和B.3.8 | E 13 | 对于由多段边组成的线物标，特征记录到空间记录指针字段FSPT编码应当连续，并且前一空间记录的终点应当等于后一空间记录的起点 | 7.4.7.1 | E 14 | 对于由内外环组成的区域物标，内外环无公共点 | 7.4.7.3 | E 15 | 检查所有区域的闭合性 | 7.4.7.3.1 | E 16 | 检查区域外环由顺时针编码 | 7.4.7.3.2 | E 17 | 检查区域内环由逆时针编码 | 7.4.7.3.2 | E 18 | 检查所有的区域按如下要求定义：a) 只有一个外环（首先被引用的）；b) 可以有0个或多个内环，这些内环确保是闭合的，连续的，并且具有正确的USAG编码 | 7.4.7.3.2和7.4.7.3.3 | E 19 | 任何被M_COVR物标应用的边，(USAG)不能被编码成1或2 | 7.4.7.3.3 | E 20 | 检查几何图元和物标类相一致 | 7.5.1和B.3.3 | E 21 | 检查所有的矢量记录指针VRPT被一个矢量记录的边引用 | 7.5.3 | E 22 | 检查边的首尾节点的正确编码序列 | 7.5.3.2 | E 23 | 检查仅存在SG2D和SG3D空间记录 | 7.5.4 | E 24 | 检查水深的编码类型为SG3D，具有X, Y, Z值 | 7.5.4.1 | E 25 | 检查边的首节点和尾节点被清晰的编码为连接的节点，且连接节点不是边中的一部分 | 7.5.4.4 | E 26 | 检查边用矢量记录指针VRPT直接引用它们的首/尾节点 | 7.7.2.2.1 | E 27 | 检查所有字段、子字段数值在允许范围内：a) 子字段值范围符合JT/T765.2-2009的格式描述；b) 合法的属性值范围。对“float”型的属性值，整数部分的格式声明不必检查 | 7.7.3 和 A.3 | E 28 | 检查所有字段、子字段具有正确的格式编码 | 7.7.3.1.2 | E 29 | 检查DSSI内的记录数描述的正确性 | 7.7.6.5、7.7.6.7、7.7.7.1.3和7.7.7.1.5 | E 30 | 检查用来更新FFPC-NFPT，FSPC-NSPT，SGCG-CCINC，VRPC-NVPT的子字段编码的索引位置是否有效 | 7.7.7.1.5 | E 31 | 检查用来更新FFPC-FFIX，FSPC-FSIX，SGCG-CCIX，VRPC-VPIX的子字段编码的索引位置是否有效 | 7.7.6.5、7.7.6.7和7.7.7.1.3 | E 32 | 对于所有的边，检查所有的SG2D坐标均不同于起点和终点坐标 | 7.7.7.1.6 | E 33 | 检查所有的更新记录引用有效的记录标识NAME记录 | 7.8.3.2 | E 34 | 检查任一属性更新都引用有效的NAME记录和属性标签 | 7.8.3.3 | E 35 | 检查所有的指针索引更新引用有效的NAME记录并且索引应在FFPT, FSPT和VRPT指针字段内 | 7.8.3.4 | E 36 | 检查更新文件中，记录版本RVER是否与被修改记录版本连续 | 7.8.4.2.1和7.8.4.3.1 | E 37 | 对于物标和矢量记录更新的记录，检查是否：a) DELETE：记录不包含更多的字段；b) MODIFY/INSERT：记录应当包含更多的更新信息 | 7.8.4.2.2和7.8.4.3.1 | E 38 | 检查更新和基础数据在同一级 | 7.8.4.2.2a) | E 39 | 检查一项更新记录只包含一个FFPC字段和一个VRPC字段；一个FSPC字段和一个SGCC范围 | 7.8.4.2.3、7.8.4.3.2b)、7.8.4.2.4和7.8.4.3.3 | E 40 | 检查边更新后空间线的连续性 | 7.8.4.3.3 | E 41 | 满足下列条件的两个线物标可以合并在一起：a) 两个物标以同一类编码且属性值相同；b) 用于线物标中的空间边具有相同的空间属性；c) 两个线物标具有一个或两个共用连接节点，并且共用节点是该线物标的开始节点或结束节点，且共用节点不被满足上述3条的第三个物标共用 | 7.8.4.3.3 | E 42 | 检查所有的区域都是闭合的 | 7.8.4.3.3 | E 43 | 被组1物标应用的边，具有下列之一特征：a) 被2个组1物标引用，并且在两个物标编码中具有不同的ORNT值；b) 被一个具有属性CATCOV等于1的M_COVR物标引用 | 7.8.4.2.4和7.8.4.3.3 | E 44 | 检查所有的DEPCNT物标引用空间与组1物标相关，除非该物标位于UNSARE或DRGARE物标覆盖范围之内 | 7.8.4.3.3 | E 45 | 除了最深和最浅区域外，所有DEPARE物标中属性DRVAL1和DRVAL2的值也是DEPCNT物标中属性VALDCO的值 | 7.8.4.3.3 | E
