中华人民共和国轻工行业标准
QB/T 2564.9-2015
螺钉旋具
内二角螺钉旋具
Screwdrivers-Screwdriver for serration socket screws2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

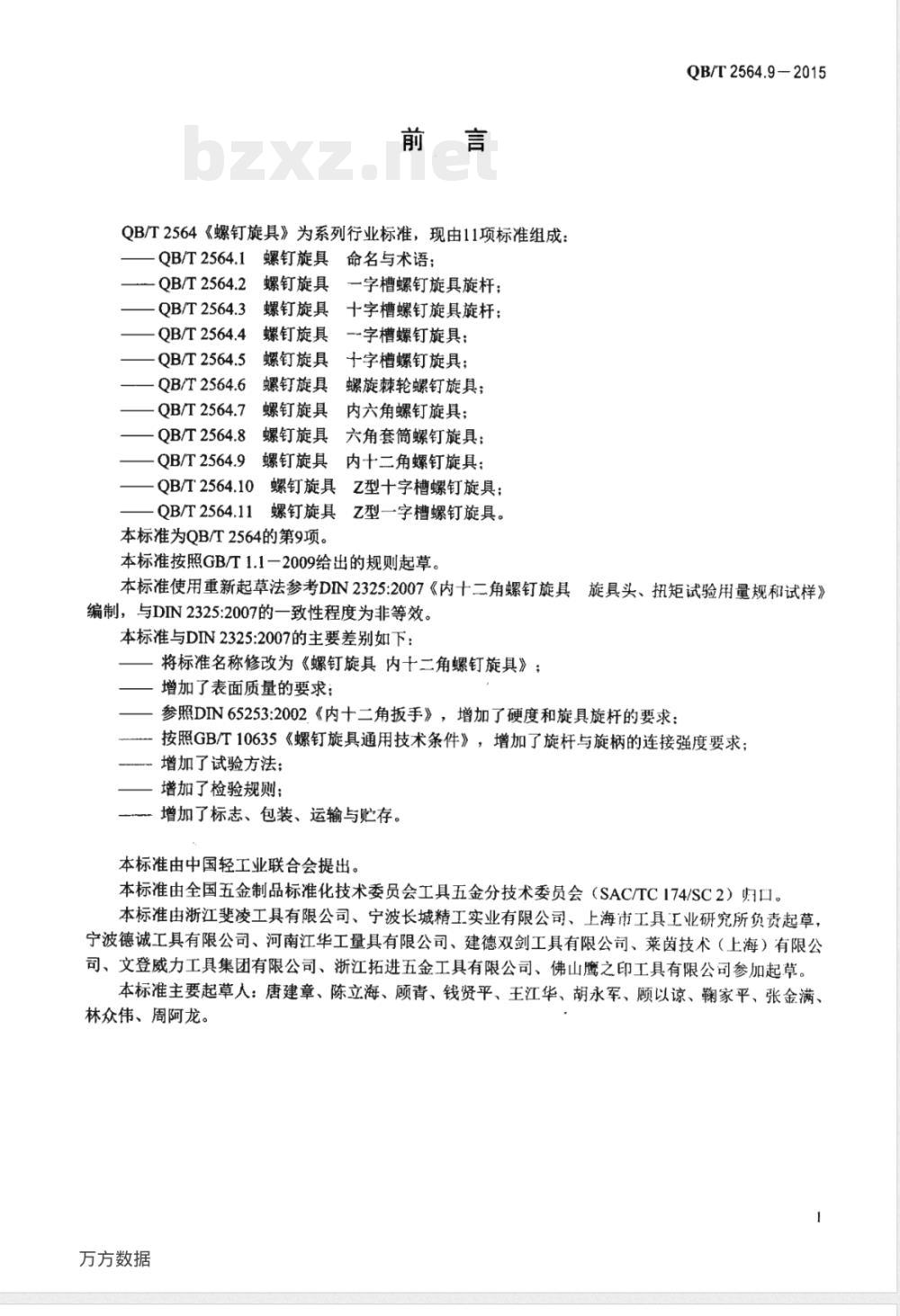

QB/T2564《螺钉旋具》为系列行业标准，现由11项标准组成：OB/T2564.1
螺钉旋具命名与术语；
QB/T2564.2
QB/T2564.3
螺钉旋具
一字槽螺钉旋具旋杆；
螺钉旋具
十字槽螺钉旋具旋杆；
QB/T2564.4
螺钉旋具
一字槽螺钉旋具：
QB/T2564.5
QB/T2564.6
QB/T2564.7
QB/T2564.8
QB/T2564.9
螺钉旋具
十字槽螺钉旋具；
螺旋棘轮螺钉旋具；
螺钉旋具
螺钉旋具
内六角螺钉旋具；
六角套筒螺钉旋具；
螺钉旋具
螺钉旋具内十二角螺钉旋具：
螺钉旋具乙型十字槽螺钉旋具；：QB/T2564.10
螺钉旋具乙型一字槽螺钉旋具。QB/T2564.11
本标准为QB/T2564的第9项。
本标准按照GB/T1.1一2009给出的规则起草。QB/T2564.9-2015
本标准使用重新起草法参考DIN2325:2007《内十二角螺钉旋具旋具头、扭矩试验用量规和试样》编制，与DIN2325:2007的一致性程度为非等效。本标准与DIN2325:2007的主要差别如下：将标准名称修改为《螺钉旋具内十二角螺钉旋具》；增加了表面质量的要求；
参照DIN65253:2002.《内十二角扳手》，增加了硬度和旋具旋杆的要求：按照GB/T10635《螺钉旋具通用技术条件》，增加了旋杆与旋柄的连接强度要求；增加了试验方法；
一增加了检验规则；
增加了标志、包装、运输与贮存。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由浙江斐凌工具有限公司、宁波长城精工实业有限公司、上海市工具工业研究所负责起草，宁波德诚工具有限公司、河南江华工量具有限公司、建德双剑工具有限公司、莱茵技术（上海）有限公司、文登威力工具集团有限公司、浙江拓进五金工具有限公司、佛山鹰之印工具有限公司参加起草。本标准主要起草人：唐建章、陈立海、顾青、钱贤平、王江华、胡永军、顾以谅、瀚家平、张金满、林众伟、周阿龙。
万方数据

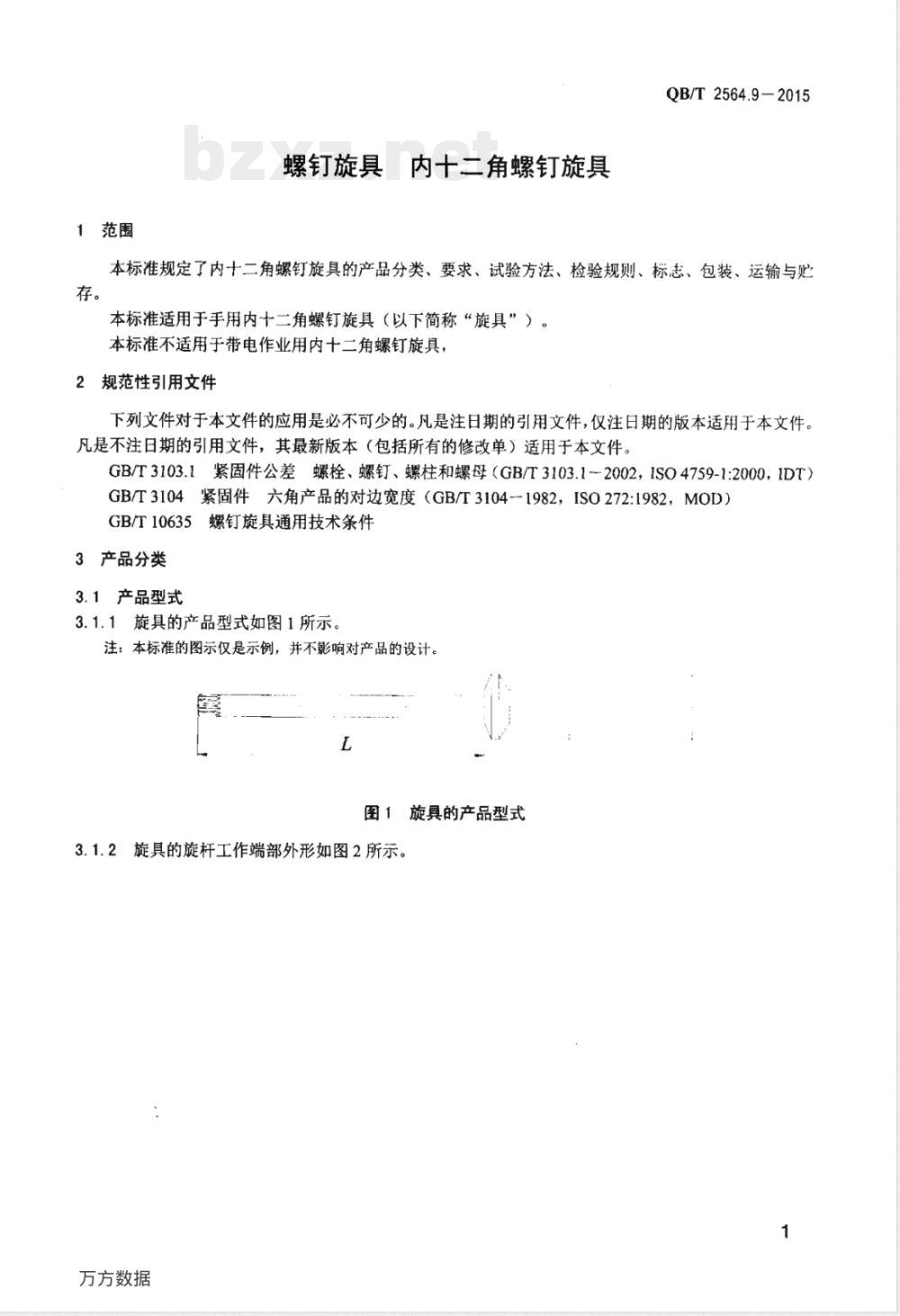

1范围
螺钉旋具，内十二角螺钉旋具
QB/T2564.9-2015
本标准规定了内十二角螺钉旋具的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于手用内十二角螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用内十二角螺钉旋具，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.12002，ISO4759-1:2000，IDT）GB/T3104紧固件六角产品的对边宽度（GB/T3104一1982，ISO272:1982，MOD）GB/T10635螺钉旋具通用技术条件3产品分类
3.1产品型式
3.1.1旋具的产品型式如图1所示。注：本标准的图示仅是示例，并不影响对产品的设计。L
图1旋具的产品型式
3.1.2旋具的旋杆工作端部外形如图2所示。万方数据
QB/T2564.9-2015
d论值
端平面直径：
圆角。
3.2基本尺寸
d≤d2min
旋具旋杆工作端部的基本尺寸应符合表1的规定3.2.1
万方数据
对应螺纹
M2.5和M3
d2min仅在R=0情况
di理论售
旋杆工作端部的基本尺寸
旋具旋杆长度应符合表
又在Rmax情况下。
的规定
3.2.3旋杆规格为06～10的旋具
六角加力部分的
旋杆长度
QB/T2564.9-2015
单位为毫米
其旋杆在靠近旋柄的部位可增设入六角加力部分
单位为毫米
如图3所示），该
应按GB/T3104的规定选择，其公差应符合GB/T3103.1的规定对边宽度S
部分的最小厚度hmin由公式（1）决定。hmin=0.5s
式中：
六角加力部分的最小厚度，单位为毫米（mm）；对边宽度，单位为毫米（mm）。图3旋具的加力部分
3.2.4旋杆的基本尺寸应是表面处理后的数值。万方数据
......
六角加力
QB/T2564.9-2015
3.3产品标记
产品标记由产品名称、标准编号、规格和旋杆长度组成。增设六角加力部分的旋具，应在其旋杆长度后面增加代号H。
示例1：规格为06，旋杆长度为100mm的旋具产品标记为：内十二角螺钉旋具QB/T2564.9-06-100。示例2：规格为08，旋杆长度为150mm，带六角加力部分的旋具产品标记为：内十二角螺钉旋具QB/T2564.9-08-150H。4要求
4.1表面质量
旋具的表面质量应符合GB/T10635的规定。4.2工作端部外形
旋杆的工作端面应与旋杆轴线垂直，且工作端部轴线不应与旋杆轴线偏斜。4.3硬度
旋杆的整体硬度不应小于52HRC。4.4扭矩
旋杆的最小试验扭矩M应符合表3的规定。表3旋具旋杆的最小试验扭矩
4.5旋杆与旋柄的连接强度
最小试验扭矩M
旋杆与旋柄应装配牢固，在承受表4规定的扭矩后，不应出现永久性滑移和松动。表4旋杆和旋柄的连接强度
旋杆的最小试验扭矩M
M≤26
5试验方法
5.1基本尺寸
单位为牛顿·米
旋杆和旋柄连接处的试验扭矩M
旋具的基本尺寸采用通用量具和专用量规检验，专用量规应符合附录A的规定。5.2表面质量
旋具的表面质量采用目测检验。5.3工作端部外形
旋杆的工作端部外形采用目测检验。5.4硬度
旋杆的硬度试验应按照GB/T10635的规定进行。万方数据
5.5扭矩
5.5.1旋杆扭矩试验用试槽应符合附录B的规定。5.5.2旋杆扭矩试验的装置和试验方法应按照GB/T10635的规定进行。5.6旋杆与旋柄的连接强度
QB/T2564.9-2015
旋杆与旋柄的连接强度试验的装置和试验方法应按照GB/T10635的规定进行。6检验规则
检验规则应符合GB/T10635的规定。7标志、包装、运输与贮存
7.1标志
7.1.1产品标志
产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.1.2包装标志
产品的包装标志应符合GB/T10635的规定。7.2包装
产品的包装上应有产品标记，产品的包装应按GB/T10635的规定进行。7.3运输与贮存
产品的运输与贮存应按GB/T10635的规定。5
万方数据
QB/T2564.9-2015
量规的型式如图A.1所示。
说明：
止规；
通规。
A.2基本尺寸
（规范性附录）
旋具基本尺寸检验专用量规
量规的基本尺寸应符合表A.1的规定。b
万方数据
QB/T2564.9-2015
M2.5和M3
量规的基本尺寸
单位为毫米
万方数据
QB/T2564.9—2015
B.1型式
试槽的型式如图B.1所示。
B.2基本尺寸
附录B
（规范性附录）
旋具扭矩试验用试槽
图B.1扭矩试验用试槽
试槽的基本尺寸应符合表B.1的规定。表B.1
扭矩试验用试槽的基本尺寸
对应螺纹
M2.5和M3
d 1 理论值bzxZ.net
试槽的硬度不应小于62HRC。
万方数据
dio量伦值m
dier伦铺m
odt2用论值
di：e
单位为毫米
