【其他行业标准】 建筑工具（泥工类）通用技术条件

ICS25.140.30
分类号：J47
备案号：32224-2011

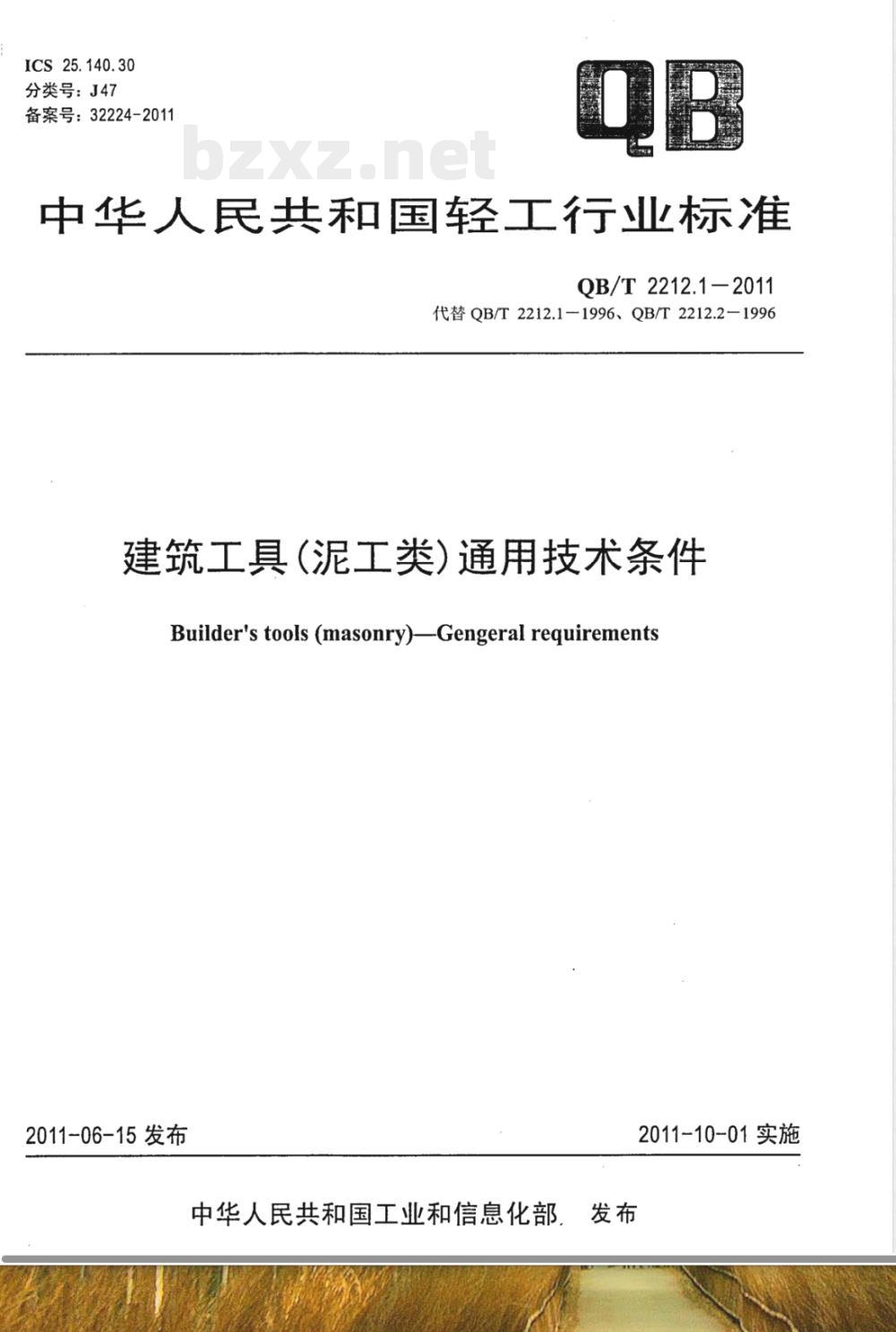

中华人民共和国轻工行业标准
QB/T2212.1-2011下载标准就来标准下载网
代替QB/T2212.1-1996、QB/T2212.2-1996建筑工具(泥工类)通用技术条件Builder's tools (masonry)-Gengeral requirements2011-06-15发布
中华人民共和国工业和信息化部，发布2011-10-01实施

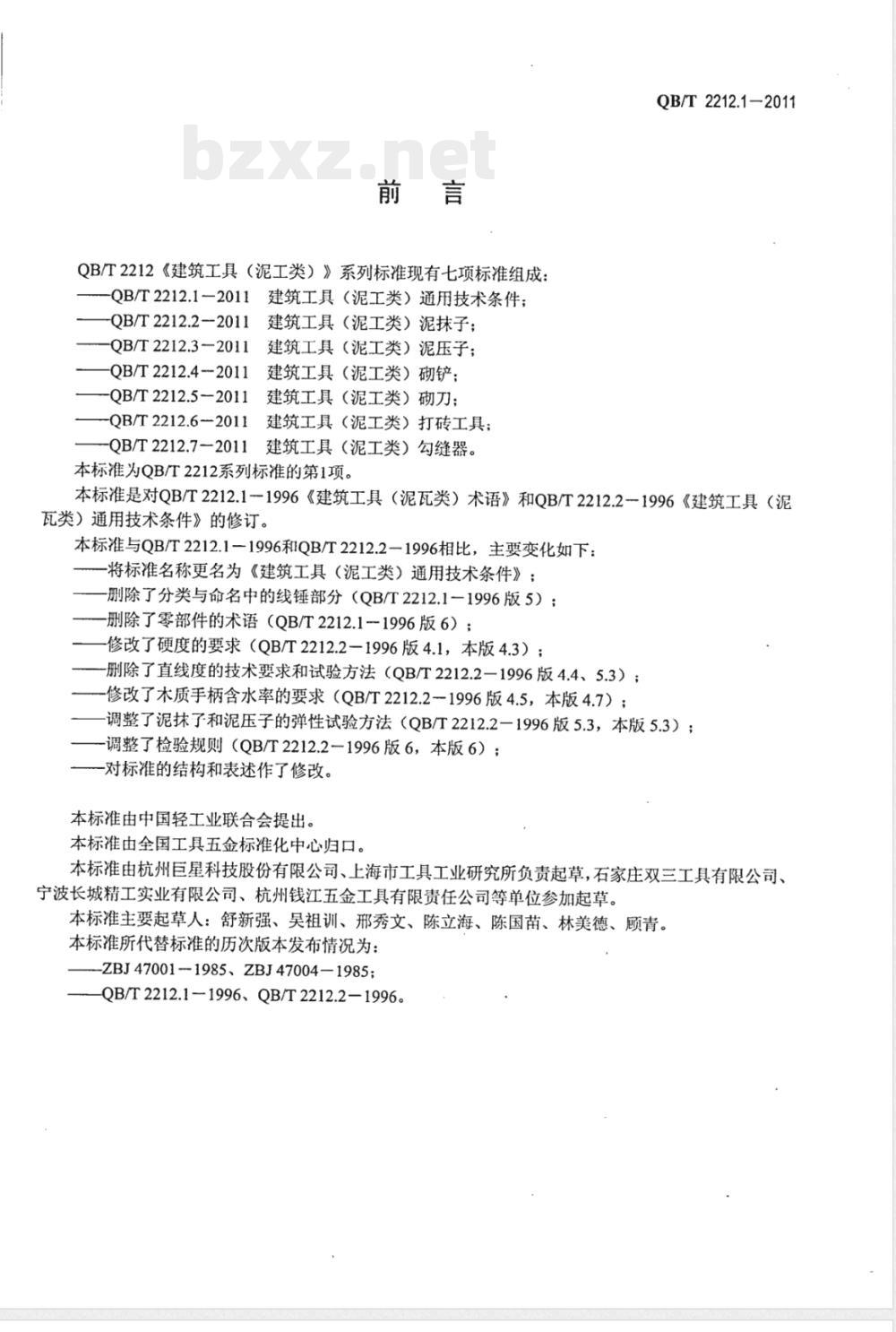

QB/T2212《建筑工具（泥工类）》系列标准现有七项标准组成：QB/T2212.1-2011
建筑工具（泥工类）通用技术条件；建筑工具（泥工类）泥抹子；
-QB/T 2212.2--2011
QB/T2212.3—2011
-QB/T 2212.4--2011
建筑工具（泥工类）泥压子；
建筑工具（泥工类）砌铲；
QB/T2212.5—2011建筑工具（泥工类）砌刀；-QB/T2212.62011建筑工具（泥工类）打砖工具；-QB/T2212.7一2011建筑工具（泥工类）勾缝器。本标准为QB/T2212系列标准的第1项。QB/T 2212.1—2011
本标准是对QB/T2212.1－1996《建筑工具（泥瓦类）术语》和QB/T2212.2-1996《建筑工具（泥瓦类）通用技术条件》的修订。本标准与QB/T2212.1一1996和QB/T2212.2一1996相比，主要变化如下：将标准名称更名为《建筑工具（泥工类）通用技术条件》；删除了分类与命名中的线锤部分（QB/T2212.1一1996版5）；-删除了零部件的术语（QB/T2212.1一1996版6）；修改了硬度的要求（QB/T2212.2一1996版4.1，本版4.3）；-删除了直线度的技术要求和试验方法（QB/T2212.2一1996版4.4、5.3）；修改了木质手柄含水率的要求（QB/T2212.21996版4.5，本版4.7）；调整了泥抹子和泥压子的弹性试验方法（QB/T2212.2一1996版5.3，本版5.3）；-调整了检验规则（QB/T2212.2一1996版6，本版6）；-对标准的结构和表述作了修改。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由杭州巨星科技股份有限公司、上海市工具工业研究所负责起草，石家庄双三工具有限公司、宁波长城精工实业有限公司、杭州钱江五金工具有限责任公司等单位参加起草。本标准主要起草人：舒新强、吴祖训、邢秀文、陈立海、陈国苗、林美德、顾青。本标准所代替标准的历次版本发布情况为：-ZBJ47001-1985、ZBJ47004-1985;QB/T2212.1-1996、QB/T2212.2-1996。1范围

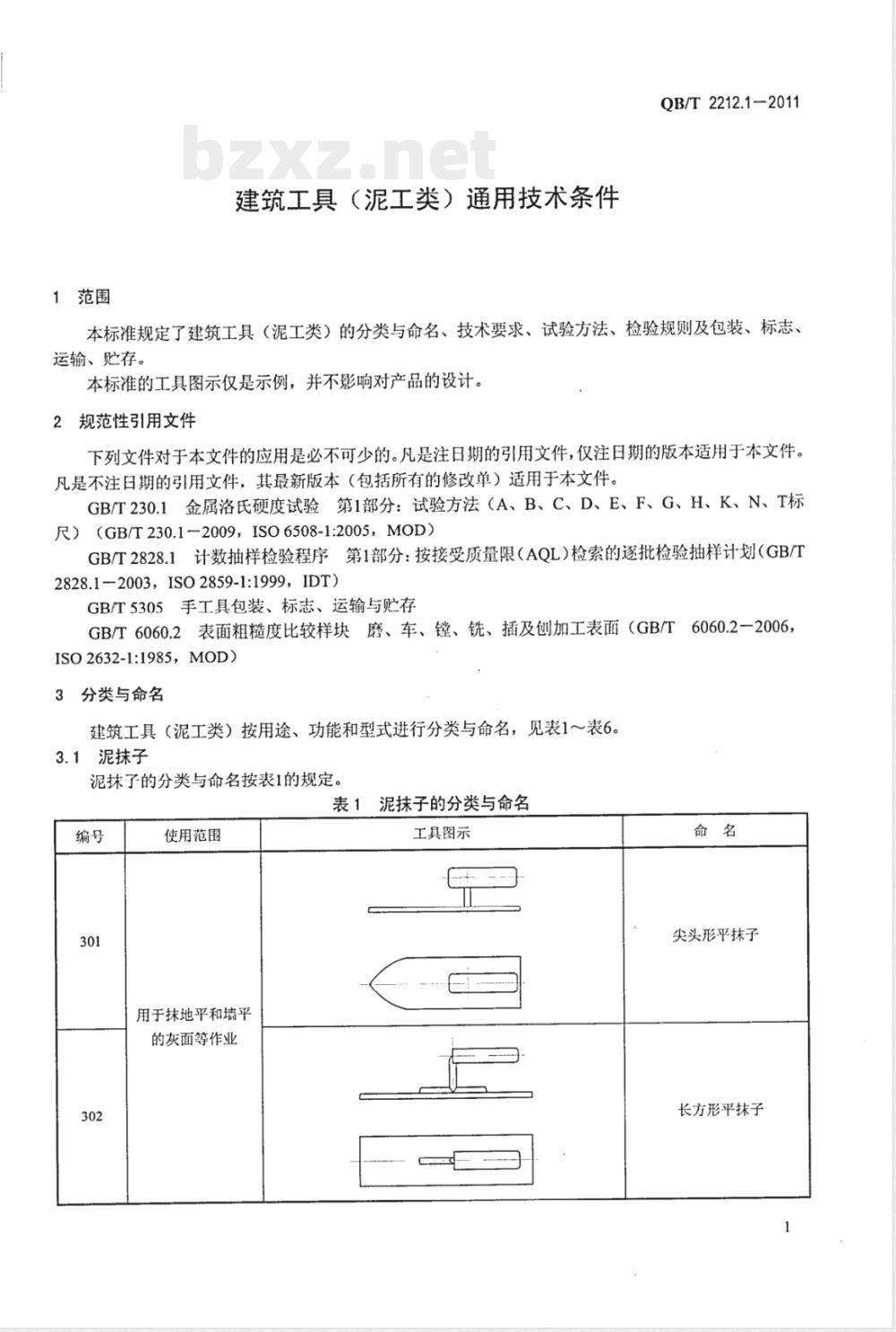

建筑工具（泥工类）通用技术条件QB/T2212.1—2011
本标准规定了建筑工具（泥工类）的分类与命名、技术要求、试验方法、检验规则及包装、标志、运输、贮存。
本标准的工具图示仅是示例，并不影响对产品的设计。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1:2005，MOD）GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2003，ISO2859-1:1999，IDT)GB/T5305手工具包装、标志、运输与贮存GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.2一2006，ISO 2632-1:1985, MOD)
3分类与命名
建筑工具（泥工类）按用途、功能和型式进行分类与命名，见表1～表6。3.1泥抹子
泥抹子的分类与命名按表1的规定。表1泥抹子的分类与命名
使用范围
用于抹地平和墙平
的灰面等作业
工具图示
尖头形平抹子
长方形平抹子
QB/T2212.1-2011
使用范围
用于抹地平和墙平
的灰面等作业
用于抹墙体角部灰
面等作业
泥压子

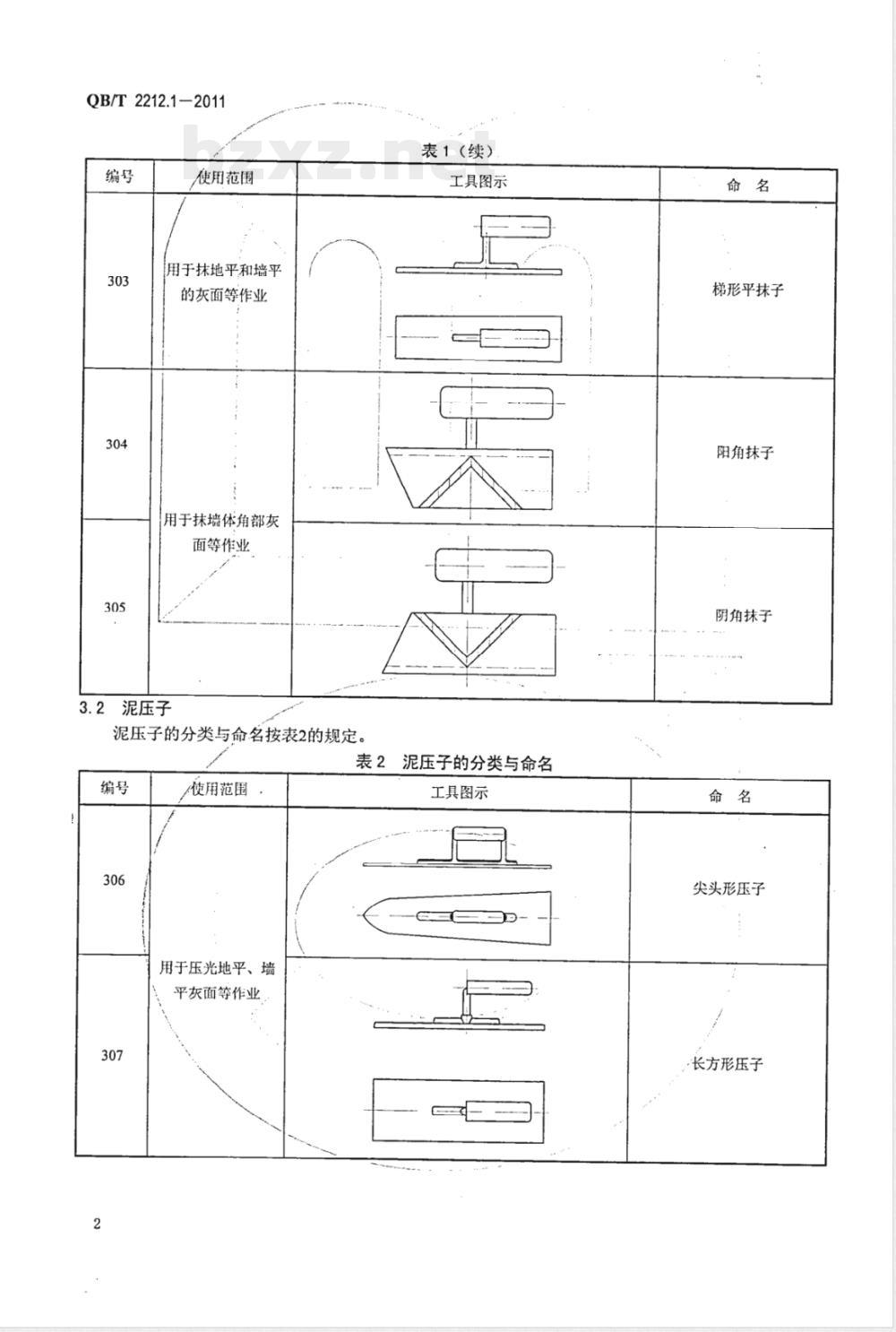

泥压子的分类与命名按表2的规定。表1（续）
工具图示
表2泥压子的分类与命名
使用范围
用于压光地平、墙
平灰面等作业
工具图示
梯形平抹子
阳角抹子
阴角抹子
尖头形压子
长方形压子
3.3砌铲
产使用范围
用于压光地平、墙
平灰面等作业
砌铲的分类与命名按表3的规定。编号
使用范围
用于砌筑操作时
合灰、铲灰、甩灰、
铺灰、刮灰等作业
表2(续）
工具图示
表3砌铲的分类与命名
工具图示
QB/T2212.1-2011
梯形压子
尖头形砌铲
长方形砌铲
梯形砌铲
菱形砌铲
叶形砌铲
QB/T2212.1-2011
3.4砌刀
使用范围
用于砌筑操作时
合灰、铲灰、甩灰、
铺灰、刮灰等作业
砌刀的分类与命名按表4的规定。编号
使用范围
用于砌筑操作时
砍砖、挖灰、铺灰
等作业
3.5打砖工具
表3(续)
工具图示
表4砌刀的分类与命名
工具图示
打砖工具的分类与命名按表5的规定表5打砖工具的分类与命名
使用范围
用于砌筑操作时
砍砖等作业
工具图示
圆头形砌铲
椭圆形砌铲
单刃砌刀
双刃砌刀
打砖刀
打砖斧
3.6勾缝器
勾缝器的分类与命名按表6的规定。表6勾缝器的分类与命名
使用范围
用于抹地、平墙、平灰
面等作业
用于砌筑操作时瘤光
外砖墙灰缝等作业
用于墙体勾缝等作业
4技术要求
4.1材料
工具图示
QB/T2212.1-2011
分格器
缝溜子
缝扎子
：4.1.1泥抹子、泥压子、砌铲、砌刀、打砖工具、勾缝器等工具的工作主体，应采用能够达到本标准要求的优质碳素结构钢或同等以上材料。4.1.2工作主体与手柄的连接支架可用钢材或铝合金等材料。4.1.3手柄可采用硬木或塑料等材料。4.2基本尺寸
产品的基本尺寸应符合相应产品标准的规定。4.3硬度
4.3.1泥抹子、泥压子、砌铲、勾缝器等工具的工作主体经热处理后的硬度应不小于72HRA。4.3.2砌刀、打砖工具的工作部位经热处理后的硬度应不小于48HRC。4.4弹性
无加强筋的泥抹子、泥压子的工作主体要有弹性，经弹性试验后产生的平面永久变形量应不大于0.25mm。
4.5连接强度
泥抹子、泥压子、砌铲、勾缝器的工作主体与手柄应连接牢固，应能承受980N挂重载荷，且不松动或脱落。
4.6平面度
泥抹子、泥压子和砌铲工作面的平面度应不大于0.5mm，中部允许有特制的凹心。4.7木质手柄含水率
木质手柄的木材含水率应不大于15%。5
QB/T2212.1-2011
4.8外观
4.8.1泥抹子和泥压子的手柄与工作主体不应有明显的偏斜。4.8.2工作主体的工作表面粗糙度Ra值应不大于3.2um，非工作表面粗糙度Ra值应不大于6.3μum（焊接部分和非机加工部分除外）
4.8.3工作主体和金属连接件不应有裂纹、毛刺、锈斑等缺陷。4.8.4木质手柄不应有虫蛙、裂纹、结疤；油漆应均匀；塑料手柄不应有明显的色差、气泡、裂纹、白斑、缩斑等缺陷。
5试验方法
5.1尺寸检验
产品的基本尺寸用通用量具检验。5.2硬度试验
泥抹子、泥压子、砌铲、勾缝器等工具在距工作主体边不小于5mm范围内测试，砌刀、打砖工具在工作部位或距工作部位5mm的相邻部位内测试。试验按GB/T230.1的规定进行。5.3弹性试验
弹性试验按图1所示，将工作主体插入2mm×30mm的检具中、插入深度为10mm～25mm，泥抹子弯曲角度α为15°～20°，泥压子弯曲角度α为20°～25°，连续弯曲3次后检验产生的永久变形量。有加强筋的泥抹子和泥压子不做弹性试验。≤10mm
5.4连接强度试验
弹性试验
连接强度试验按图2图4所示，采用挂重方法，试验时应缓慢加载至980N，保载时间为1min。≤15mm
图2泥抹子、泥压子连接强度试验5.5平面度检验
图3带加强筋的泥抹子、泥压子连接强度试验≤10mm
砌铲、勾缝器连接强度试验
平面度按图5所示，将被检产品的工作主体平置于平板上，用塞尺检验，图5平面度检验
5.6木柄含水率检验
木质手柄含水率用木材含水率测试仪检验。5.7外观检验
5.7.1泥抹子和泥压子的手柄与工作主体偏斜用目测检验。5.7.2粗糙度用符合GB/T6060.2的标准样块进行检验。5.7.3外观用目测检验
QB/T2212.1—2011
QB/T2212.1-2011
6检验规则
6.1产品应经过检验合格后方可出厂，·并附有产品合格证。6.2产品的检验按GB/T2828.1规定的二次抽样方案逐项进行。交收检验的不合格分类、检验项目，接收质量限（AQL）和检验水平按表7的规定。表7交收检验项目及合格判定条件序号
不合格分类
检验项目
连接强度
平面度
基本尺寸
木质手柄含水率
接收质量限（AQL）
6.3对交收检验中出现的不合格品及进行破坏试验后的样本，制造厂应予调换，6.4经检验拒收的产品，可由制造厂重新分类或整改后再提交验收。包装、标志、运输、贮存
检验水平
产品包装、标志、运输与贮存按GB/T5305的规定，且在产品上至少应有生产或销售商的名称或商标。
QB/T 2212.1-2011
中华人民共和国
轻工行业标准
建筑工具（泥工类）通用技术条件QB/T2212. 1-2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cn/E-mail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010）68049923
版权所有侵权必究
书号：155019·3558
印数：1-200册
