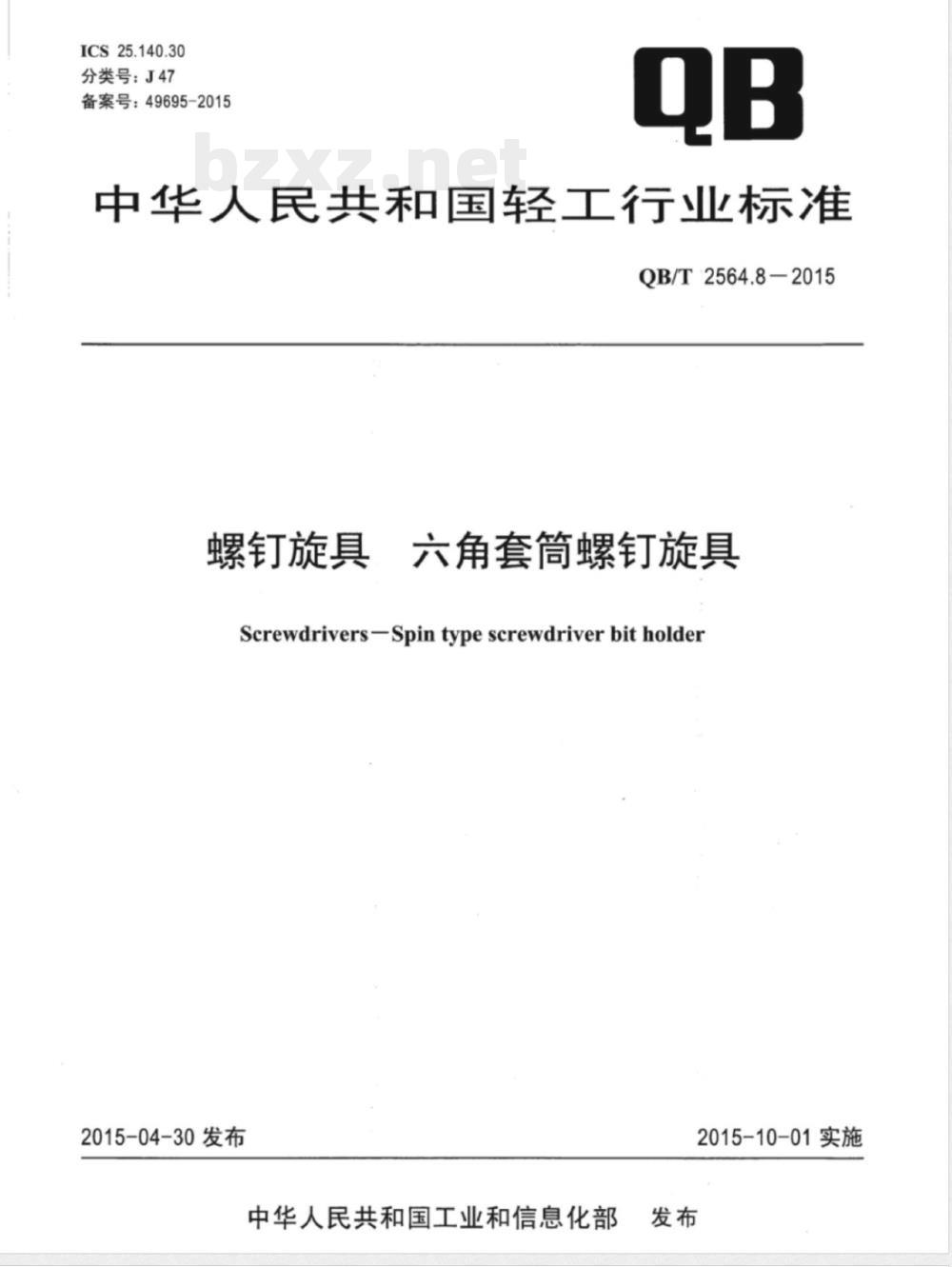

【其他行业标准】 螺钉旋具 六角套筒螺钉旋具

ICS25.140.30
分类号：J47
备案号：49695-2015
中华人民共和国轻工行业标准
QB/T2564.8-2015
螺钉旋具
六角套简螺钉旋具
Screwdrivers-Spin type screwdriver bitholder2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

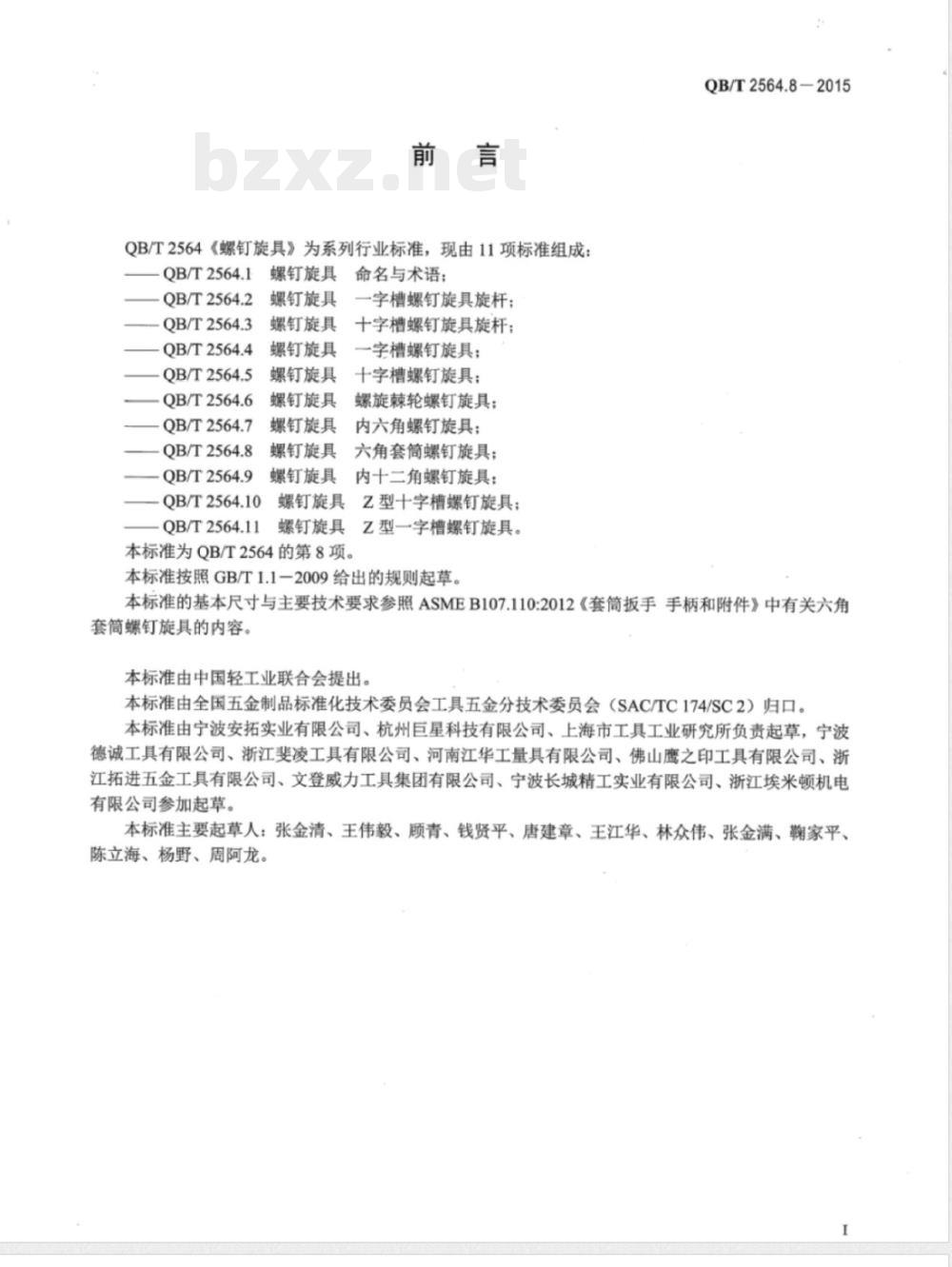

QB/T2564《螺钉旋具》为系列行业标准，现由11项标准组成：QB/T2564.1
QB/T2564.2
QB/T2564.3
QB/T2564.4
QB/T2564.5
QB/T2564.6
QB/T2564.7
QB/T2564.8
QB/T2564.9
QB/T2564.10
QB/T2564.11
螺钉旋具
命名与术语；
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
螺钉旋具
一字槽螺钉旋具旋杆；
十字槽螺钉旋具旋杆；
一字槽螺钉旋具；
十字槽螺钉旋具：
螺旋棘轮螺钉旋具；
内六角螺钉旋具；
六角套筒螺钉旋具；
内十二角螺钉旋具：
Z型十字槽螺钉旋具：
乙型一字槽螺钉旋具。
本标准为QB/T2564的第8项。
本标准按照GB/T1.1-2009给出的规则起草。QB/T2564.8—2015
本标准的基本尺寸与主要技术要求参照ASMEB107.110:2012《套筒扳手手柄和附件》中有关六角套筒螺钉旋具的内容。
本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由宁波安拓实业有限公司、杭州巨星科技有限公司、上海市工具工业研究所负责起草，宁波德诚工具有限公司、浙江斐凌工具有限公司、河南江华工量具有限公司、佛山鹰之印工具有限公司、浙江拓进五金工具有限公司、文登威力工具集团有限公司、宁波长城精工实业有限公司、浙江埃米顿机电有限公司参加起草。
本标准主要起草人：张金清、王伟毅、顾青、钱贤平、唐建章、王江华、林众伟、张金满、瀚家平、陈立海、杨野、周阿龙。

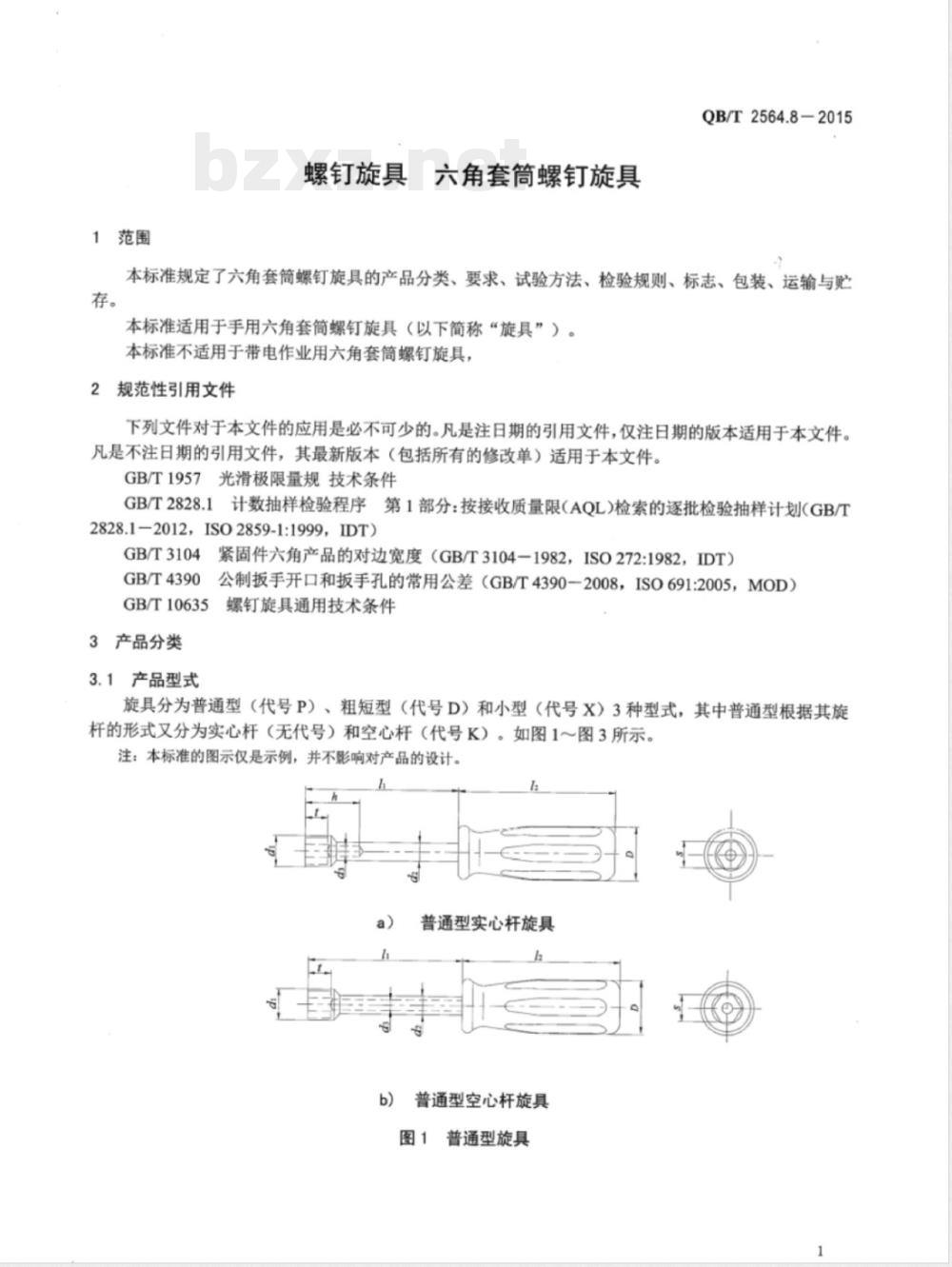

1范围
螺钉旋具六角套筒螺钉旋具
QB/T2564.8-2015
本标准规定了六角套筒螺钉旋具的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮本标准适用于手用六角套筒螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用六角套筒螺钉旋具，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。光滑极限量规技术条件
GB/T1957
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1-2012，ISO2859-1:1999，IDT)紧固件六角产品的对边宽度（GB/T3104一1982，ISO272:1982，IDT）GB/T3104
公制扳手开口和扳手孔的常用公差（GB/T4390一2008，ISO691:2005，MOD）GB/T4390
GB/T10635
3产品分类
3.1产品型式
螺钉旋具通用技术条件
旋具分为普通型（代号P）、粗短型（代号D）和小型（代号X）3种型式，其中普通型根据其旋杆的形式又分为实心杆（无代号）和空心杆（代号K）。如图1～图3所示。注：本标准的图示仅是示例，并不影响对产品的设计。南
普通型实心杆旋具
普通型空心杆旋具
普通型旋具
QB/T2564.8-2015
粗短型旋具
小型旋具
3.2基本尺寸
3.2.1普通型实心杆旋具的基本尺寸应符合表1的规定。对边尺寸s应符合GB/T3104的规定，且常用公差应符GB/T4390的规定
表1普通实心杆旋具的基本尺寸
对边尺寸
单位为毫米
OB/T2564.8—2015
普通型空心杆旋具的基本尺寸应符合表2的规定，对边尺寸s应符合GB/T33104的规定，且常
用公差应符合GBT4390的规定。
表2普通空心杆旋具的基本尺寸
对边尺寸
粗短型旋具的基
应符合GB/T4390的规定
对边尺寸
4的规定
尺寸应符合表3的规定。对边尺寸S应符合GBT3104表3
粗短型旋具的基本尺寸
小型旋具的基本尺寸应符合表4的规定。对边尺寸s应符合GB3104的规定，符合GB/T4390的规定。
单位为毫米
且常用公差
单位为毫米
且常用公差应
QB/T2564.8-2015
对边尺寸
3.3产品标记
小型旋具的基本尺寸
产品标记由产品名称、标准编号、对边尺寸和型式代号组成。d
示例1：对边尺寸s为10mm的普通型实心杆旋具的产品标记为：六角套筒螺钉旋具示例2：对边尺寸s为12mm的普通型空心杆旋具的产品标记为：六角套筒螺钉旋具示例3：对边尺寸s为6mm的粗短型旋具的产品标记为：六角套筒螺钉旋具示例4：对边尺寸s为5mm的小型旋具的产品标记为：六角套筒螺钉旋具要求
表面质量
旋具的表面质量应符合GB/T10635的规定。4.2工作端部外形
单位为毫米
QB/T2564.8-10P。
QB/T2564.8-12PK
QB/T2564.8-6D。
QB/T2564.8-5X。
旋具旋杆的工作端面应与旋杆轴线垂直，且工作端部轴线不应与旋杆轴线偏斜。4.3硬度
旋具旋杆的整体硬度不应小于39HRC。4.4扭矩
旋具旋杆的最小试验扭矩M应符合表5的规定表5
对边尺寸s
普通实心杆旋M
旋杆的最小试验扭矩
普通空心杆旋M
粗短型旋具M
小型旋具M
对边尺寸s
抗弯强度
普通实心杆旋M
表5（续）
普通空心杆旋M
粗短型旋具M
QB/T2564.8-2015
小型旋具M
旋具旋杆应按表6的规定进行抗弯强度试验，试验后旋具不应出现破裂等永久性变形或影响使用功能的损坏。小型旋具不作抗弯强度试验表6
对边尺寸s
旋杆与旋柄的连接强度
旋杆的最小抗弯强度
最小抗弯强度
对边尺寸：
最小抗弯强度
旋杆与旋柄应装配牢固，
在承受表7规定的扭矩后，不应出现永久性滑移和松动。表7
旋杆的最小试验扭矩M
M≤26
旋杆和旋柄的连接强度
单位为牛顿·米
旋杆和旋柄连接处的试验扭矩M
QB/T2564.8-2015
5试验方法
5.1基本尺寸
旋具的基本尺寸用符合GB/T1957规定的专用量规或通用量具检验。5.2表面质量
旋具的表面质量采用目测检验。5.3工作端部外形
旋杆的工作端部外形采用目测检验。5.4硬度
旋杆的硬度试验按照GB/T10635的规定进行。5.5扭矩bZxz.net
5.5.1扭矩试验用六角试棒的基本尺寸和试验时试棒的插入深度应符合表8的规定，六角试棒的硬度不应低于55HRC。
5.5.2扭矩试验按照GB/T10635规定的方法进行。表8六角试棒尺寸和扭矩试验时插入深度对边尺寸
试棒规格
对角尺寸
插入深度
试棒规格
对边尺寸
对角尺寸
单位为毫米
插入深度
5.6抗弯强度
旋杆的抗弯强度试验如图4所示，加载荷10s后，目测检验。抗弯强度试验用芯棒的要求与扭矩试验用试棒相同。
D=加载距离：
W=载荷（配重)；
“D,=六角试棒插入深度（为扭矩试验插入深度的1/2)。图4旋具的抗弯强度试验
5.7旋杆与旋柄的连接强度
旋具旋杆与旋柄的连接强度试验应按照GB/T10635规定的方法进行。6检验规则
QB/T2564.8-2015
检验规则应按照GB/T10635的规定进行，其中旋杆的抗弯强度检验按照GB/T2828.1规定的二次抽样方案进行，接收质量限（AQL）为4.0，检验水平为S-2。7标志、包装、运输与购存
7.1标志
7.1.1产品标志
产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.1.2包装标志
产品的包装标志应符合GB/T10635的规定。7.2包装
产品的包装上应有产品标记，产品的包装应按GB/T10635的规定进行。7.3运输与贮存
产品的运输与贮存应按照GB/T10635的规定。7
QB/T2564.8-2015
中华人民共和国
轻工行业标准
螺钉旋具六角套筒螺钉旋具
QB/T2564.8-2015
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http:/www.chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019-4523
印数：1-200册
定价：20.00元
