【其他行业标准】 防爆工具 防爆用一字槽螺钉旋具

ICS25.140.30
分类号：J47
备案号：49691-2015

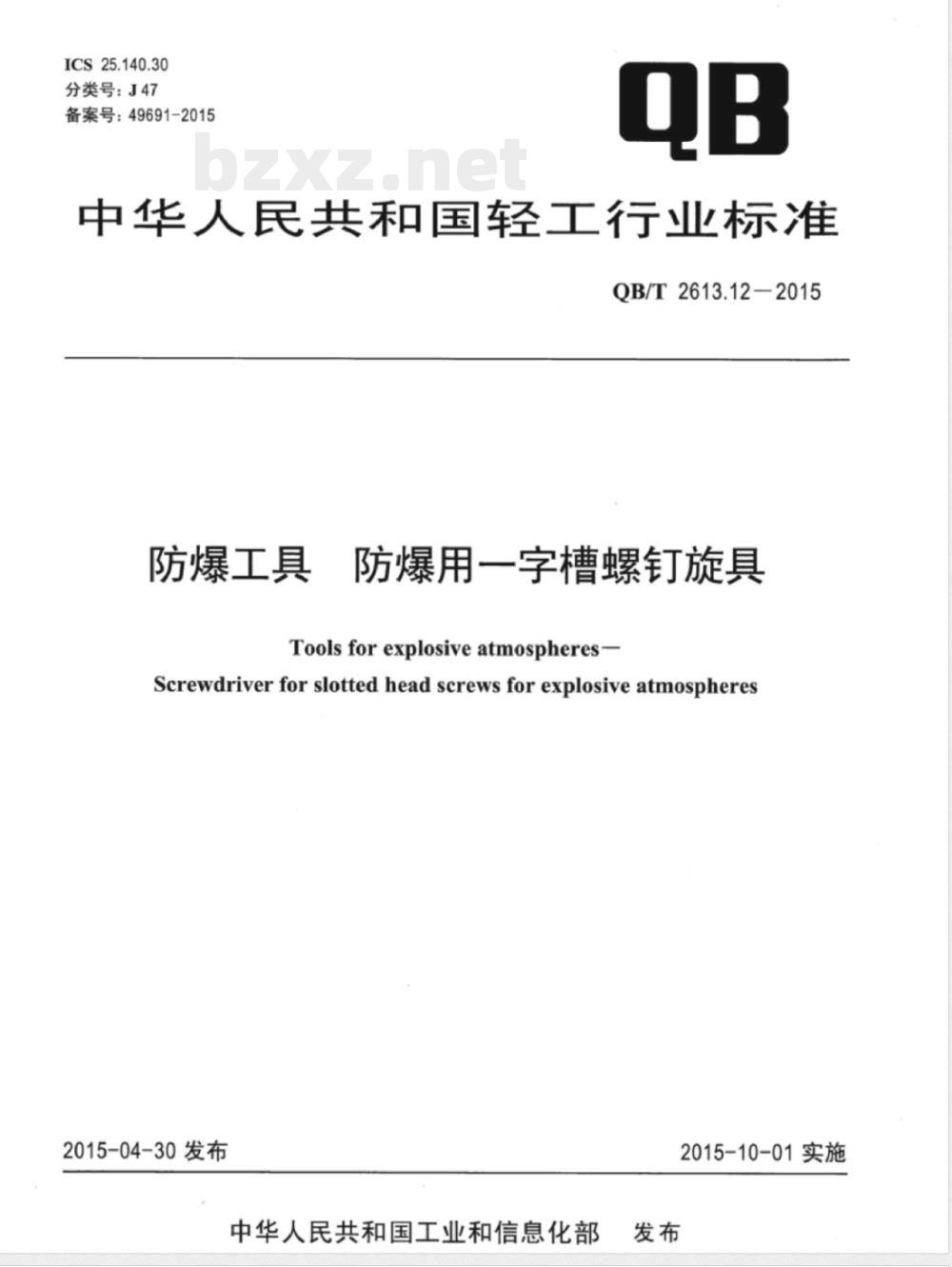

中华人民共和国轻工行业标准
QB/T2613.12-2015
防爆工具
防爆用一字槽螺钉旋具
Toolsforexplosiveatmospheres-Screwdriverfor slotted head screws for explosiveatmospheres2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

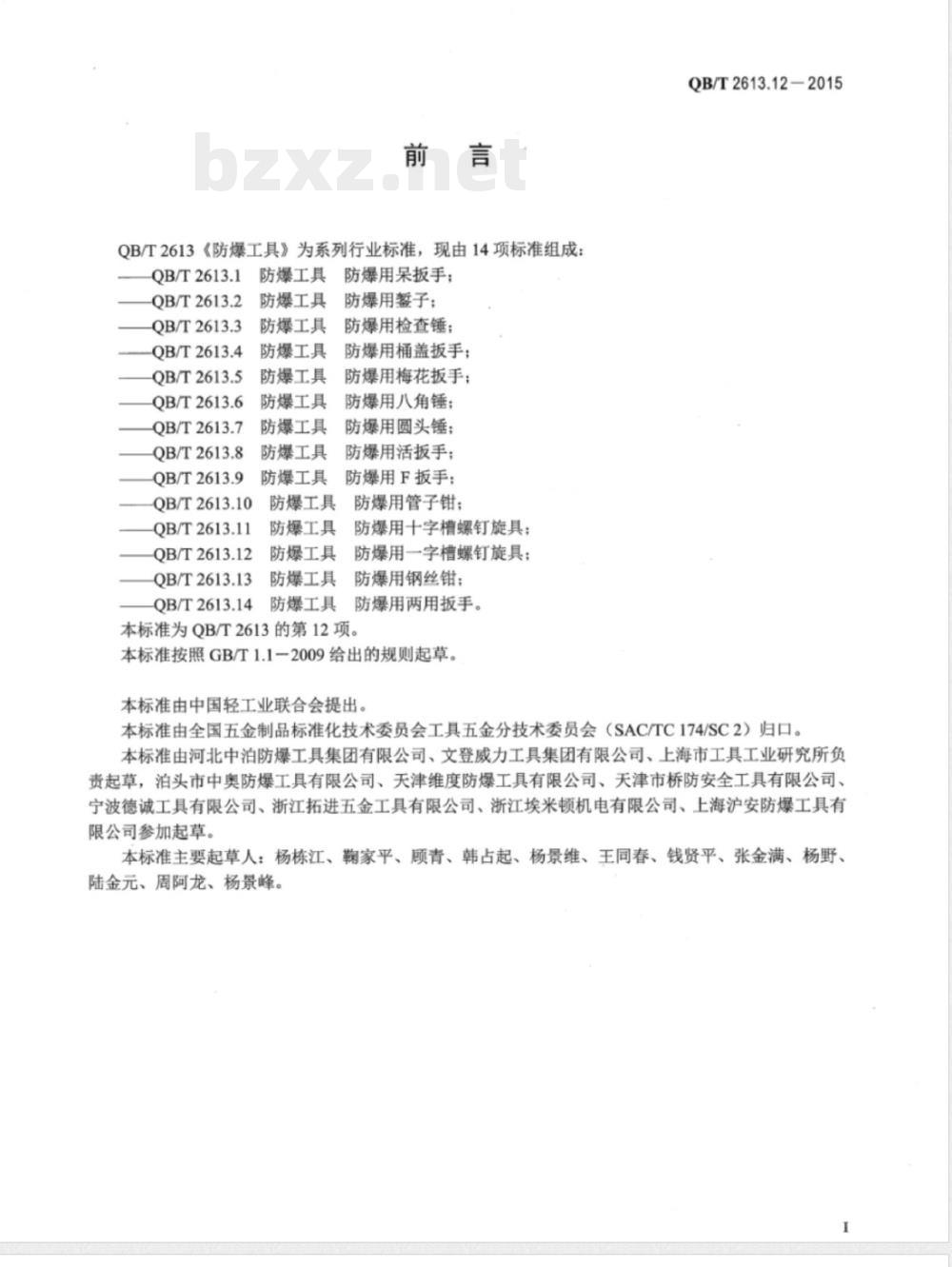

QB/T2613《防爆工具》为系列行业标准，现由14项标准组成：QB/T2613.1
QB/T2613.2
QB/T2613.3
QB/T2613.4
QB/T2613.5
QB/T2613.6
QB/T2613.7
QB/T2613.8
QB/T2613.9
QB/T2613.10
QB/T2613.11
QB/T2613.12
QB/T2613.13
QB/T2613.14
防爆工具
防爆用呆扳手；
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆用子；
防爆用检查锤；
防爆用桶盖扳手；
防爆用梅花扳手；
防爆用八角锤；
防爆用圆头锤；
防爆用活扳手；
防爆用F扳手：
防爆用管子钳；
防爆用十字槽螺钉旋具；
防爆用一字槽螺钉旋具；
防爆用钢丝钳；
防爆用两用扳手。
本标准为QB/T2613的第12项。
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T2613.12-2015
本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由河北中泊防爆工具集团有限公司、文登威力工具集团有限公司、上海市工具工业研究所负责起草，泊头市中奥防爆工具有限公司、天津维度防爆工具有限公司、天津市桥防安全工具有限公司、宁波德诚工具有限公司、浙江拓进五金工具有限公司、浙江埃米顿机电有限公司、上海沪安防爆工具有限公司参加起草。
本标准主要起草人：杨栋江、鞠家平、顾青、韩占起、杨景维、王同春、钱贤平、张金满、杨野、陆金元、周阿龙、杨景峰。
1范围
防爆工具防爆用一字槽螺钉旋具QB/T2613.12-2015
本标准规定了防爆用一字槽螺钉旋具的产品分类、要求、试验方法、检验规则及标志、包装、运输与贮存。
本标准适用于在易燃易爆场所中使用的防爆用一字槽螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用一字槽螺钉旋具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1:2005，MOD）GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1-2002，ISO4759-1：2000，IDT)
GB/T3104
紧固件六角产品的对边宽度（GB/T3104一1982，ISO272：1982，MOD）表面粗糙度比较样块磨、车、镗、铣、插及刨加表面（GB/T6060.2一2006，ISOGB/T6060.2
2632-1:1985，MOD)
GB/T10635
GB/T10686
3产品分类
3.1型式
螺钉旋具通用技术条件
铜合金工具防爆性能试验方法

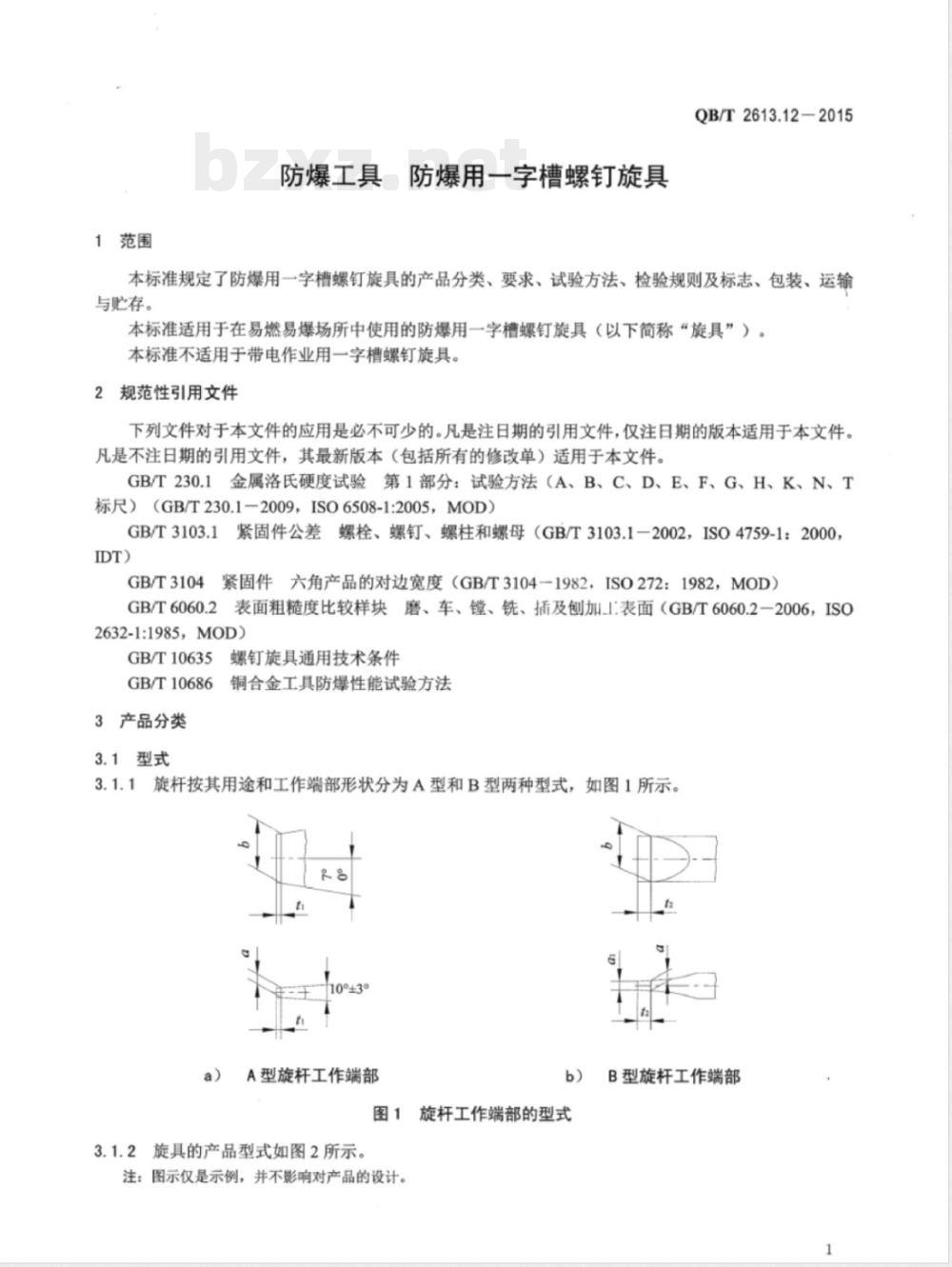

3.1.1旋杆按其用途和工作端部形状分为A型和B型两种型式，如图1所示。a)
A型旋杆工作端部
图1旋杆工作端部的型式
3.1.2旋具的产品型式如图2所示。注：图示仅是示例，并不影响对产品的设计。B型旋杆工作端部
QB/T2613.12-2015
，B型旋杆的尺寸b在的范围内应保持一致，www.bzxz.net
(3xb）
图2旋具的产品型式
强度等级
旋具按其旋杆使用材料分
3.3基本尺寸
a系列和b系列2个强度等
旋杆工作端部的基本尺寸应符合表1的规定杆工作端部的基，
规格ax6
公称厚度
、2为
公称宽度
参考尺
aa且a
A和B型
0.6xa:-1.8xa
（在心长度内，a至的厚度应选渐加大或至少保持一致）。旋杆的长度应符合表2规定
单位为毫米
25（35
25（35
表2旋杆长度
旋杆长度
注：括号内的尺寸为非推荐尺寸，特殊长度不受本表限制。5
QB/T2613.12-2015
单位为毫米
规格在1×5.5以上的旋具，其旋杆在靠近旋柄的部位可增设六角加力部分（如图3所示），该3.3.3
六角加力部分的对边宽度s应按GB/T3104的规定选择，其公差应符合GB/T3103.1的规是。六角加力部分的厚度hmin由公式（1）决定=0.53
式中：
3.4产品标记
角加力部分的最小厚度，单位为毫米（mm）：单位为毫米（mm）。
对边宽度
图3旋具的加力部分
产品标记由产品名称、标准编号、工车端部型式代号
成。增设六角加力部分的旋具，应在标记后面增加代号H。专
工作端部规格、旋杆长度和强度等级代号组示例1：工作端部型式代号为A，规格为0.4×2.5，旋杆长度为75mm，强度等级代号为a的旋具产品标记为：防爆用一字槽螺钉旋具QB/T2613.12A0.4×2.5-75a3
QB/T2613.12-2015
示例2：工作端部型式代号为B，规格为1X5.5，旋杆长度为150mm，强度等级代号为b，带六角加力部分的旋具产品标记为：防爆用一字槽螺钉旋具QB/T2613.12B1X5.5-150bH。4要求
4.1材料
旋杆应采用铍青铜（适用于a系列强度等级）、铝青铜（适用于b系列强度等级）防爆专用材料制造。
4.2表面质量
4.2.1旋柄不应有裂纹、缩孔、气泡、漆膜流痕等影响外观和使用性能的缺陷。4.2.2旋杆应表面光洁，不应有影响外观和使用性能的缺陷，表面粗糙度Ra不应大于12.5um。4.3工作端部外形
旋杆的工作端面应与旋杆轴线垂直。4.4硬度
采用铍青铜制造的旋杆其硬度不应低于35HRC，采用铝青铜制造的旋杆其硬度不应低于25HRC。4.5扭矩
旋杆的最小试验扭矩M应符合表3的规定。表3
规格axb
最小试验扭矩M
规格axb
最小试验扭矩M
a系列
b系列
a系列
b系列
4.6旋杆和旋柄的连接强度
旋杆的最小试验扭矩
旋具的旋杆和旋柄应装配牢固，在承受表4规定的扭矩后，不应出现永久性滑移和松动。旋杆和旋柄的连接强度
旋杆的最小试验扭矩M
M≤26
试验方法
5.1材料
制造旋杆的材料的防爆性能按GB/T10686的规定进行试验。5.2基本尺寸
旋具的基本尺寸采用通用量具和专用量规检验。5.3表面质量
5.3.1旋具的表面质量采用目测检验。4
单位为牛顿·米
旋杆和旋柄连接处的试验扭矩M
5.3.2旋杆的表面粗糙度用符合GB/T6060.2规定的标准样块进行检验。5.4工作端部外形
旋杆的工作端部外形采用目测检验。5.5硬度
旋杆的硬度按GB/T230.1的规定进行试验5.6扭矩
旋杆的扭矩按GB/T10635的规定进行试验。5.7旋杆和旋柄的连接强度
旋杆和旋柄的连接强度按GB/T10635的规定进行试验。6
检验规则
6.1产品应经检验合格后方可出厂，并附有产品合格证。QB/T2613.12-2015
6.2制造厂应每隔24个月把制造产品的材料制成试样送交国家指定的检验单位作防爆性能试验。6.3产品的检验按照GB/T10635的规定进行。7标志、包装、运输与购存
7.1产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.2产品的包装上应有产品标记。7.3产品的包装、标志、运输与贮存应符合GB/T10635的规定，且在产品和包装上还应标有下列规定的永久性防爆类别和检验单位代号。Ex
检验单位代号
类别代号
防爆工具代号
示例：防爆性能经代号为N的检验单位检验的II类B级防爆工具：ExIIBN。5
QB/T2613.12-2015
中华人民共和国
轻工行业标准
防爆工具防爆用一字槽螺钉旋具QB/T2613.12—2015
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
侵权必究
版权所有1
书号：155019·4519
印数：1-200册
定价：18.00元
