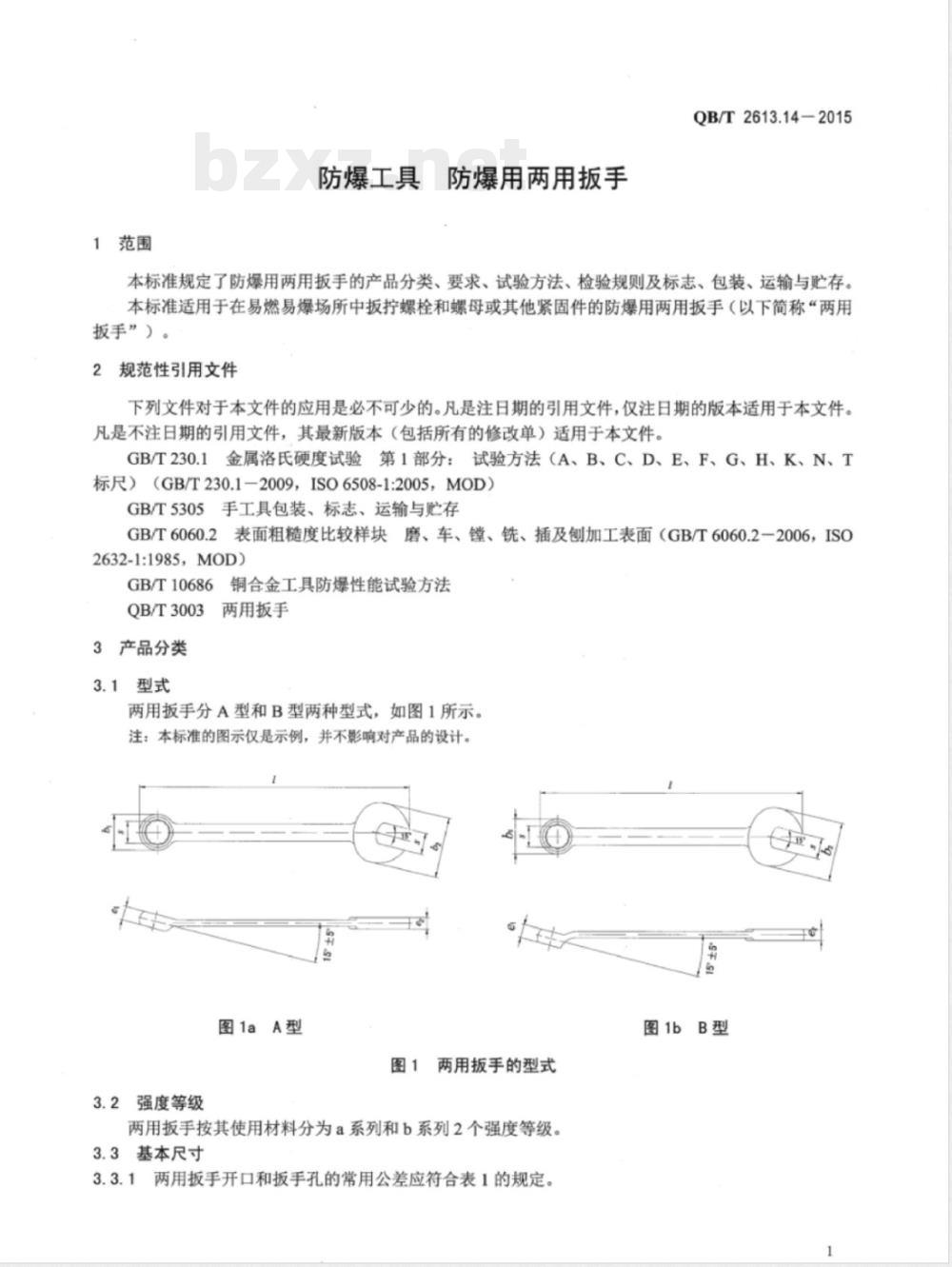

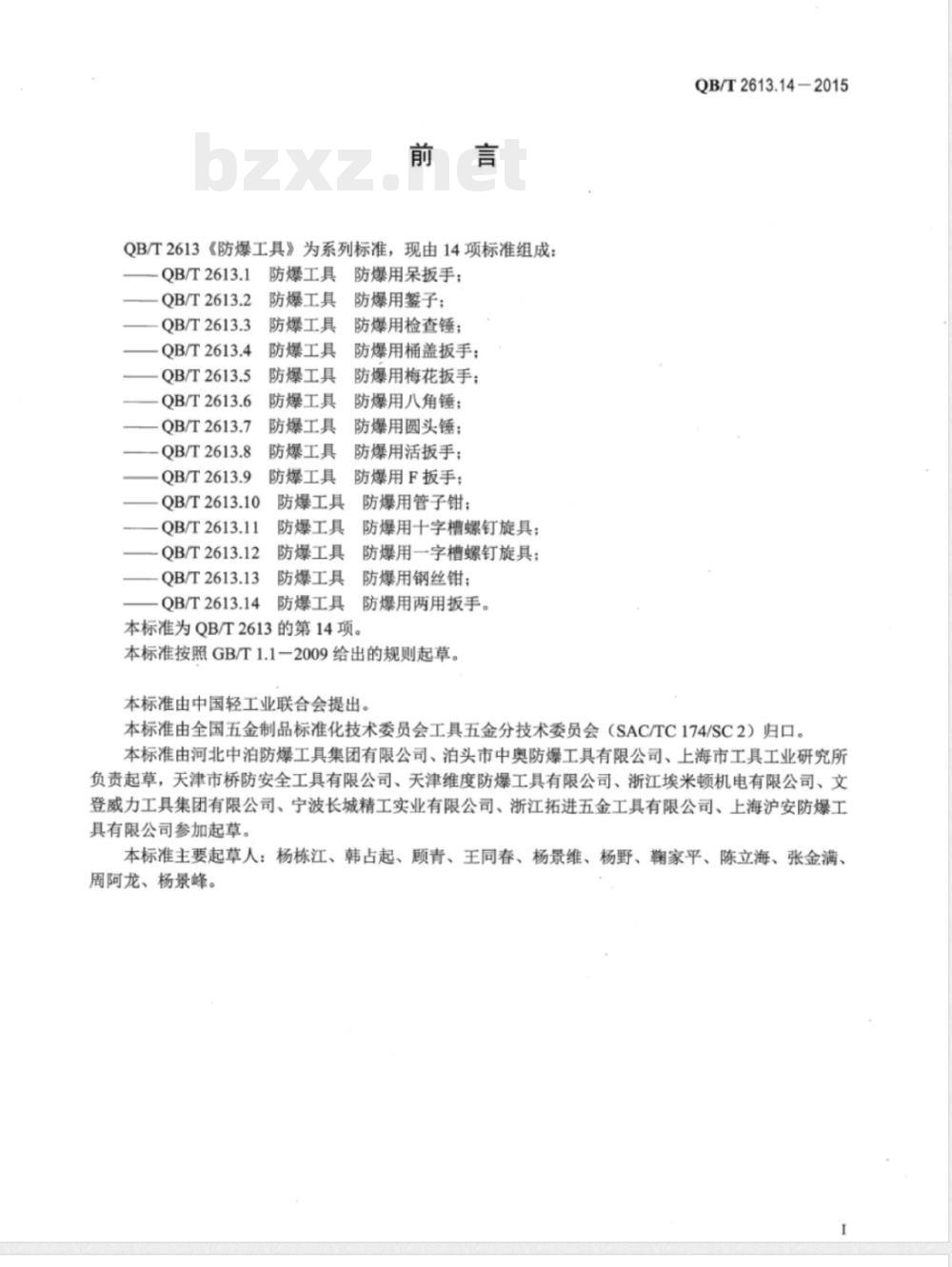

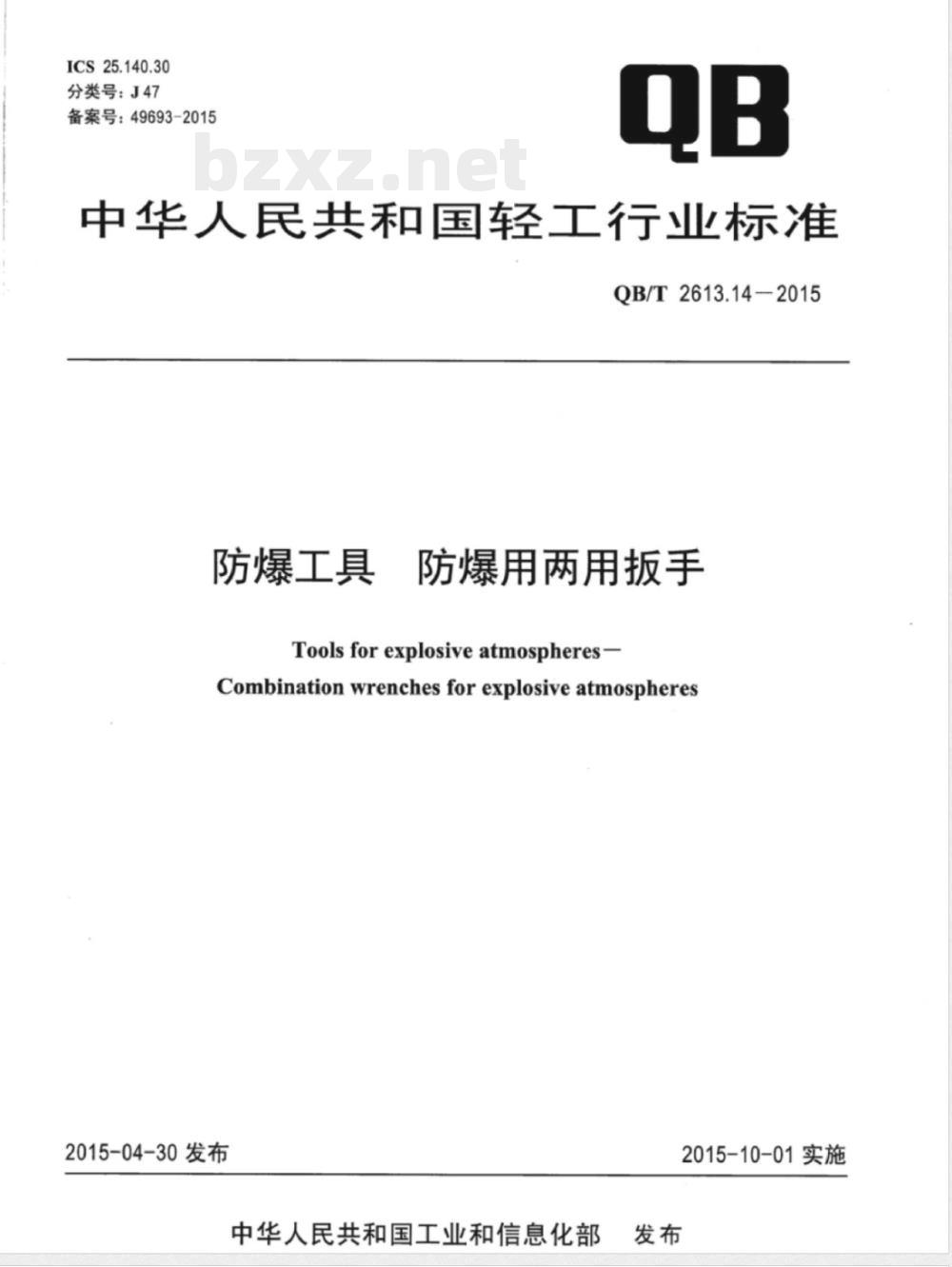

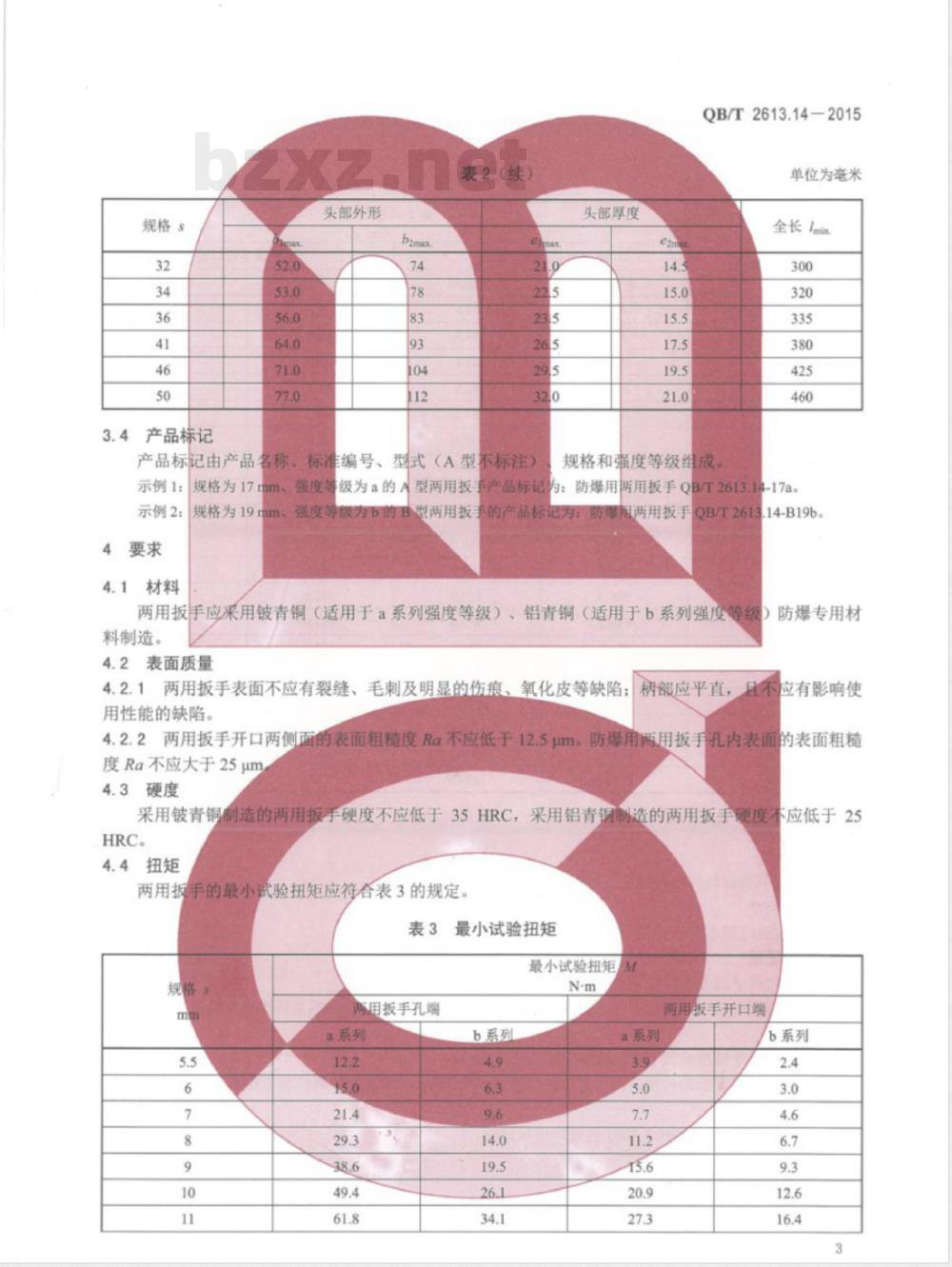

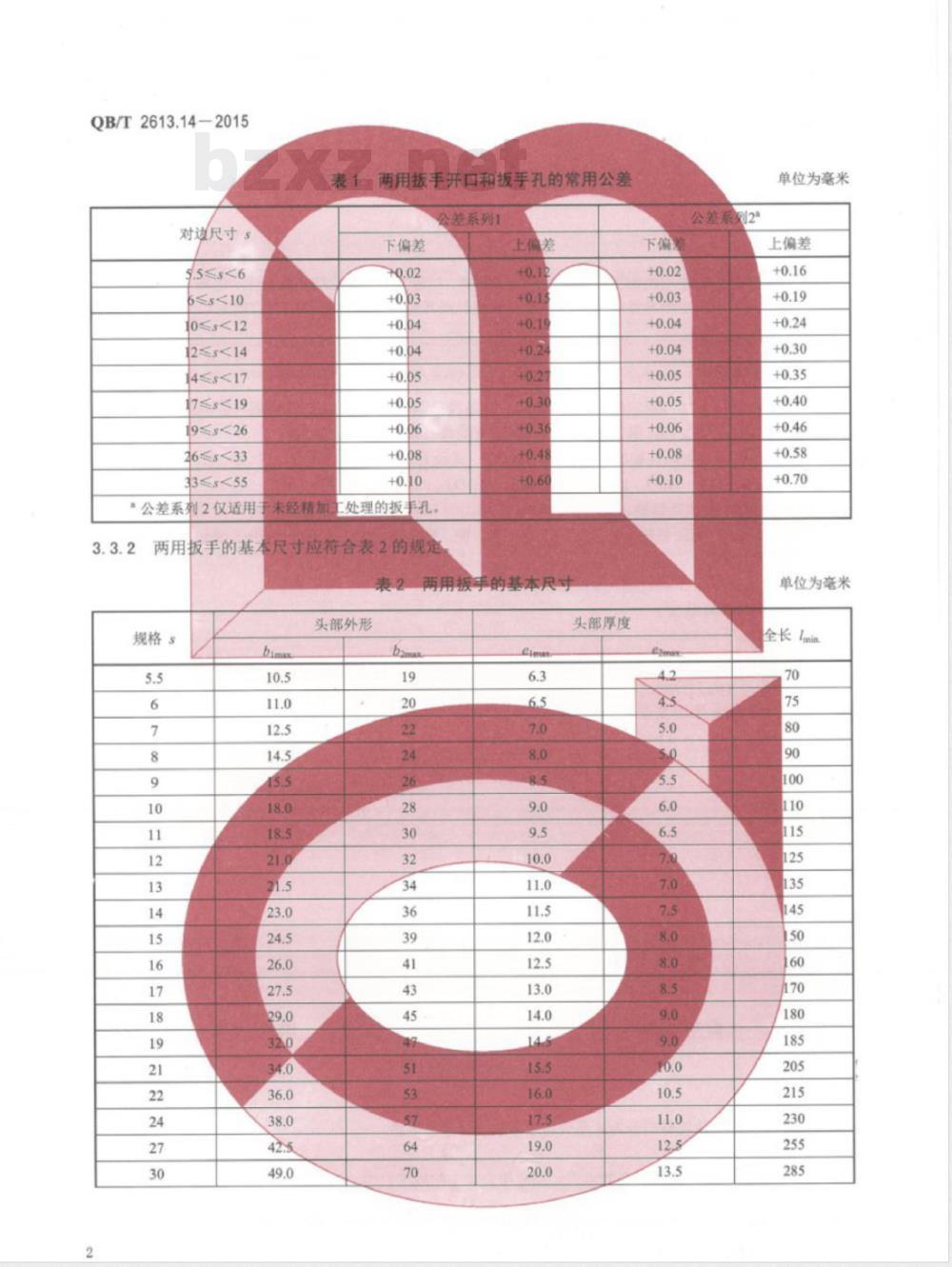

中华人民共和国轻工行业标准 QB/T2613.14-2015 防爆工具 防爆用两用扳手 Tools for explosive atmospheres—Combination wrenches for explosive atmospheres 2015-04-30发布 中华人民共和国工业和信息化部 2015-10-01实施 前言 QB/T2613《防爆工具》为系列标准，现由14项标准组成：QB/T2613.1、QB/T2613.2、QB/T2613.3、QB/T2613.4、QB/T2613.5、QB/T2613.6、QB/T2613.7、QB/T2613.8、QB/T2613.9、QB/T2613.10、QB/T2613.11、QB/T2613.12、QB/T2613.13、QB/T2613.14。该系列标准包括：防爆用呆扳手、防爆用钳子、防爆用检查锤、防爆用桶盖扳手、防爆用梅花扳手、防爆用八角锤、防爆用圆头锤、防爆用活扳手、防爆用F扳手、防爆用管子钳、防爆用十字槽螺钉旋具、防爆用一字槽螺钉旋具、防爆用钢丝钳、防爆用两用扳手。本标准为QB/T2613的第14项。 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由河北中泊防爆工具集团有限公司、泊头市中奥防爆工具有限公司、上海市工具工业研究所负责起草，天津市桥防安全工具有限公司、天津维度防爆工具有限公司、浙江埃米顿机电有限公司、文登威力工具集团有限公司、宁波长城精工实业有限公司、浙江拓进五金工具有限公司、上海沪安防爆工具有限公司参加起草。 本标准主要起草人：杨栋江、韩占起、顾青、王同春、杨景维、杨野、瀚家平、陈立海、张金满、周阿龙、杨景峰。 1 范围 本标准规定了防爆用两用扳手的产品分类、要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于在易燃易爆场所中扳拧螺栓和螺母或其他紧固件的防爆用两用扳手（以下简称“两用扳手”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 230.1 金属洛氏硬度试验 第1部分：试验方法（GB/T 230.1-2009, ISO 6508-1:2005, MOD） GB/T 5305 手工具包装、标志、运输与贮存 GB/T 6060.2 表面粗糙度比较样块 GB/T 10686 铜合金工具防爆性能试验方法 QB/T 3003 3 产品分类 3.1 型式 两用扳手分A型和B型两种型式。 3.2 强度等级 两用扳手按其使用材料分为a系列和b系列2个强度等级。 3.3 基本尺寸 3.3.1 两用扳手开口和扳手孔的常用公差应符合表1的规定。 表1 两用扳手开口和扳手孔的常用公差 规格 s (mm) | 上偏差 | 下偏差 5.5 | +0.1 | -0.02 6 | +0.1 | -0.03 7 | +0.1 | -0.04 8 | +0.24 | -0.04 9 | +0.2 | -0.05 10 | +0.30 | -0.05 11 | +0.30 | -0.06 12 | +0.4 | -0.08 13 | +0.60 | -0.10 3.3.2 两用扳手的基本尺寸应符合表2的规定。 表2 两用扳手的基本尺寸 规格 s (mm) | 头部外形 | 头部厚度 | 全长 l (mm) 5.5 | --- | 4.2 | 70 6 | --- | 4.5 | 75 7 | --- | 5.0 | 80 8 | --- | 5.0 | 90 9 | --- | 5.5 | 100 10 | --- | 6.0 | 110 11 | --- | 6.5 | 115 12 | --- | 7.0 | 125 13 | --- | 7.0 | 135 14 | --- | 7.5 | 145 15 | --- | 8.0 | 150 16 | --- | 8.0 | 160 17 | --- | 8.5 | 170 18 | --- | 9.0 | 180 19 | --- | 9.0 | 185 21 | --- | 10.0 | 205 22 | --- | 10.5 | 215 24 | --- | 11.0 | 230 27 | --- | 12.5 | 255 30 | --- | 13.0 | 285 32 | --- | 14.0 | 300 34 | --- | 14.6 | 320 36 | --- | 15.5 | 335 41 | --- | 16.0 | 380 46 | --- | 17.5 | 425 50 | --- | 19.0 | 460 64 | --- | 20.0 | 560 71 | --- | 21.0 | 640 77 | --- | 22.5 | 710 3.4 产品标记 产品标记由产品名称、标准编号、型式（A型不标注）规格和强度等级组成。 示例1：规格为17mm、强度等级为a的A型两用扳手产品标记为：防爆用两用扳手QB/T2613.14-17a。 示例2：规格为19mm、强度等级为b的B型两用扳手的产品标记为：防爆用两用扳手QB/T2613.14-B19bc。 4 要求 4.1 材料 两用扳手应采用铍青铜（适用于a系列强度等级）、铝青铜（适用于b系列强度等级）防爆专用材料制造。 4.2 表面质量 4.2.1 两用扳手表面不应有裂缝、毛刺及明显的伤痕、氧化皮等缺陷；柄部应平直，不应有影响使用的缺陷。 4.2.2 两用扳手开口两侧面的表面粗糙度Ra不应大于12.5μm；两用扳手孔内表面的表面粗糙度Ra不应大于25μm。 4.3 硬度 采用铍青铜制造的两用扳手硬度不应低于35HRC，采用铝青铜制造的两用扳手硬度不应低于25HRC。 4.4 扭矩 两用扳手的最小试验扭矩应符合表3的规定。 表3 最小试验扭矩 (N·m) 规格 s (mm) | 开口端(a系列) | 开口端(b系列) | 孔端(a系列) | 孔端(b系列) 5.5 | 3.9 | 2.4 | 75.7 | 43.6 6 | 5.0 | 3.0 | 91.3 | 54.5 7 | 7.7 | 4.6 | 109.0 | 67.1 8 | 11.2 | 6.7 | 128.0 | 81.4 9 | 15.6 | 9.3 | 148.0 | 97.5 10 | 20.9 | 12.6 | 171.0 | 116.0 11 | 27.3 | 16.4 | 196.0 | 136.0 12 | --- | --- | 222.0 | 158.0 13 | --- | --- | 280.0 | 209.0 14 | --- | --- | 313.0 | 238.0 15 | --- | --- | 383.0 | 303.0 16 | --- | --- | 505.0 | 422.0 17 | --- | --- | 646.0 | 567.0 18 | --- | --- | 751.0 | 679.0 19 | --- | --- | 866.0 | --- 21 | --- | --- | 990.0 | --- 22 | --- | --- | 1342.0 | --- 24 | --- | --- | 1757.0 | --- 27 | --- | --- | 2135.0 | ---
