【其他行业标准】防爆工具防爆用钢丝钳

本网站发布时间： 2025-05-19 14:15:05

QB/T2613.13-2015
现行

基本信息

标准号：
QB/T 2613.13-2015
标准名称：
防爆工具防爆用钢丝钳
标准类别：
其他行业标准
英文名称：
Tools for explosive atmospheres. Engineers pliers for explosive atmospheres
标准状态：
现行
发布日期：
2015-04-30
实施日期：
2015-10-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
4.27 MB

标准分类号

标准ICS号：
机械制造>>手持工具>>25.140.30手动工具
中标分类号：
机械>>工艺装备>>J47手工工具

关联标准

出版信息

出版社：
中国轻工业出版社
标准价格：
0.0
出版日期：
2015-10-01

其他信息

起草人：
杨栋江、杨景维、顾青、王同春、韩占起、张金满、鞠家平、周阿龙、杨景峰
起草单位：
河北中泊防爆工具有限公司、天津维度防爆工具有限公司、上海市工具工业研究所等
归口单位：
全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC 174/SC 2）
提出单位：
中国轻工业联合会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC 174/SC 2）
相关标签：
防爆工具

标准简介/下载

点击下载

标准简介：

本标准规定了防爆用钢丝钳的产品分类、要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于在易燃易爆场所中使用的防爆用钢丝钳。
QB/T 2613《防爆工具》为系列行业标准，现由14项标准组成：
——QB/T 2613.1 防爆工具防爆用呆扳手；
——QB/T 2613.2 防爆工具防爆用錾子；
——QB/T 2613.3 防爆工具防爆用检查锤；
——QB/T 2613.4 防爆工具防爆用桶盖扳手；
——QB/T 2613.5 防爆工具防爆用梅花扳手；
——QB/T 2613.6 防爆工具防爆用八角锤；
——QB/T 2613.7 防爆工具防爆用圆头锤；
——QB/T 2613.8 防爆工具防爆用活扳手；
——QB/T 2613.9 防爆工具防爆用F扳手；
——QB/T 2613.10 防爆工具防爆用管子钳；
——QB/T 2613.11 防爆工具防爆用十字槽螺钉旋具；
——QB/T 2613.12 防爆工具防爆用一字槽螺钉旋具；
——QB/T 2613.13 防爆工具防爆用钢丝钳；
——QB/T 2613.14防爆工具防爆用两用扳手。
本标准为QB/T 2613的第13项。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国轻工业联合会提出。
本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC 174/SC 2）归口。
本标准由河北中泊防爆工具有限公司、天津维度防爆工具有限公司、上海市工具工业研究所负责起草，天津市桥防安全工具有限公司、泊头市中奥防爆工具有限公司、浙江拓进五金工具有限公司、文登威力工具集团有限公司、上海泸安防爆工具有限公司参加起草。
本标准主要起草人：杨栋江、杨景维、顾青、王同春、韩占起、张金满、鞠家平、周阿龙、杨景峰。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 230.1 金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T、标尺）（GB/T 230.1-2009，ISO 6508-1:2005,MOD）
GB/T 6290 夹扭钳和剪切钳通用技术条件（GB/T 6290-2013，ISO 5743:2004,NEQ）
GB/T 6291 夹扭钳和剪切钳试验方法（GB/T 6291-2013，ISO 5744:2004,MOD）
GB/T 10686 铜合金工具防爆性能试验方法
YB/T 5294 一般用途低碳钢丝

标准内容

部分标准内容：

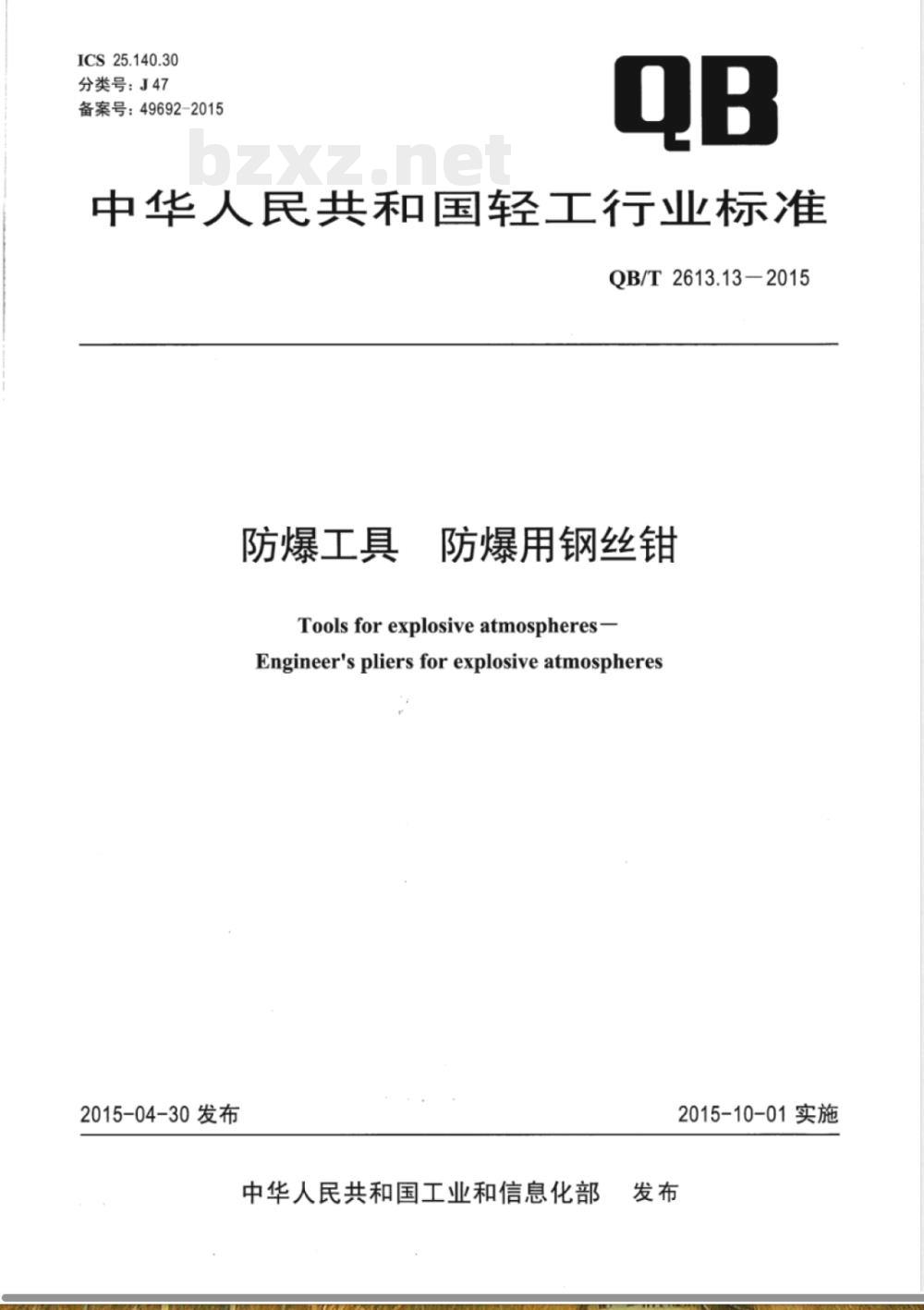

ICS25.140.30
分类号：J47
备案号：49692-2015
中华人民共和国轻工行业标
QB/T2613.13-2015
防爆工具
防爆用钢丝钳
Toolsforexplosiveatmospheres-Engineer'spliersforexplosiveatmospheres2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

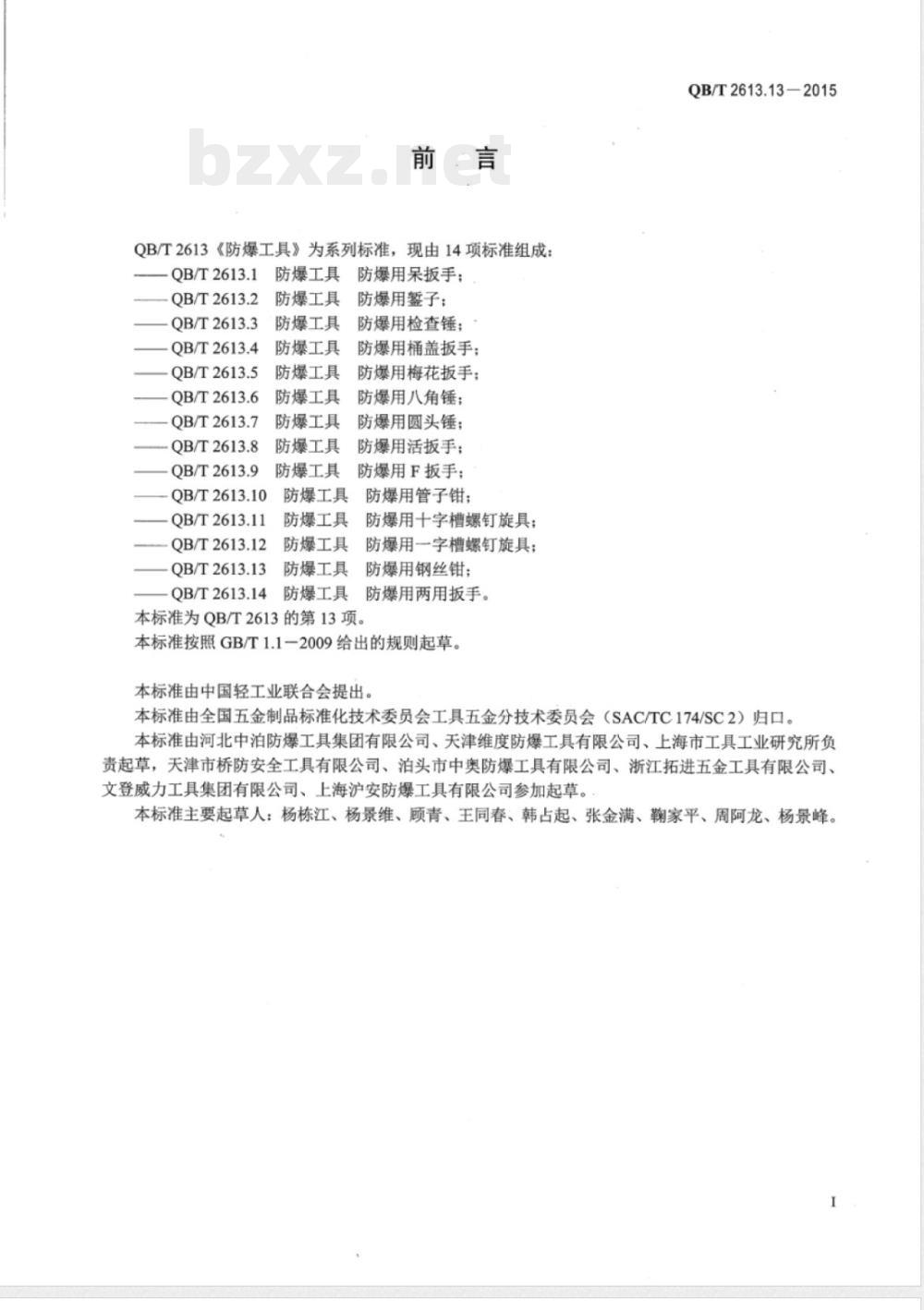

QB/T2613《防爆工具》为系列标准，现由14项标准组成：QB/T2613.1
QB/T2613.2
QB/T2613.3
QB/T2613.4
QB/T2613.5
QB/T2613.6
QB/T2613.7
QB/T2613.8
QB/T2613.9
QB/T2613.10
QB/T2613.11
QB/T2613.12
QB/T2613.13
QB/T2613.14
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆工具
防爆用呆扳手；
防爆用子：
防爆用检查锤；
防爆用桶盖扳手；
防爆用梅花扳手；
防爆用八角锤；
防爆用圆头锤；
防爆用活扳手；
防爆用F扳手；
防爆用管子钳；
防爆用十字槽螺钉旋具；
防爆用一字槽螺钉旋具：
防爆用钢丝钳；
防爆用两用扳手。
本标准为QB/T2613的第13项。
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T2613.13—2015
本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由河北中泊防爆工具集团有限公司、天津维度防爆工具有限公司、上海市工具工业研究所负责起草，天津市桥防安全工具有限公司、泊头市中奥防爆工具有限公司、浙江拓进五金工具有限公司、文登威力工具集团有限公司、上海沪安防爆工具有限公司参加起草。本标准主要起草人：杨栋江、杨景维、顾青、王同春、韩占起、张金满、瀚家平、周阿龙、杨景峰。1范围

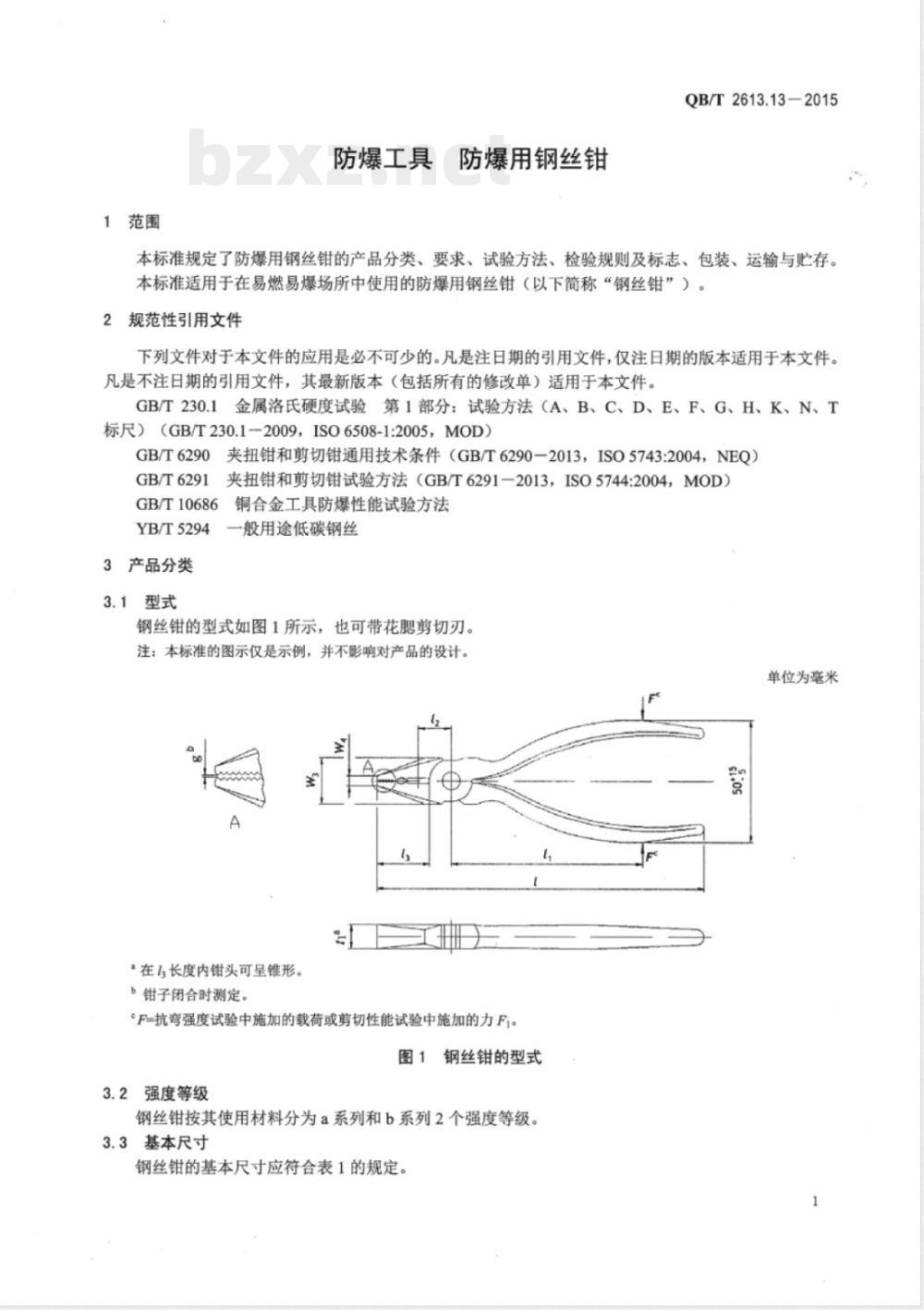

防爆工具防爆用钢丝钳
QB/T2613.13—2015
本标准规定了防爆用钢丝钳的产品分类、要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于在易燃易爆场所中使用的防爆用钢丝钳（以下简称“钢丝钳”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1:2005，MOD）GB/T6290夹扭钳和剪切钳通用技术条件（GB/T6290-2013，ISO5743:2004，NEQ）夹扭钳和剪切钳试验方法（GB/T6291-2013，ISO5744:2004，MOD）GB/T6291
铜合金工具防爆性能试验方法
GB/T10686
YB/T5294一般用途低碳钢丝
3产品分类
3.1型式
钢丝钳的型式如图1所示，也可带花腮剪切刃。注：本标准的图示仅是示例，并不影响对产品的设计。单位为毫米
在}长度内钳头可呈锥形。
b钳子闭合时测定。
“F-抗弯强度试验中施加的载荷或剪切性能试验中施加的力Fi。图1钢丝钳的型式
3.2强度等级
钢丝钳按其使用材料分为a系列和b系列2个强度等级。3.3基本尺寸
钢丝钳的基本尺寸应符合表1的规定。1
QB/T2613.13-2015
表1钢丝钳的基本尺寸
45±10
45±12
3.4产品标记
产品标记由产品名称、标准编号、规格和强度等级代号组成。示例1：规格为180mm、
示例2：夫
规格为200mm
4要求
4.1材料
强度等
级代号为a钢丝钳的产
强度等级代号为6
钢丝钳的产
品标记为
品标记为
防爆用钢丝钳QB/T2613:13-180m。防爆用钢
QB/T2613.13-200b
钢丝钳应采用铍青铜（适用于a系列强度等级）、铝青铜（适用于b系列强度等级制造。
4.2表面质量
4.2.1钳体表面不应有影响外观和使用功能的裂纹、毛刺、凹坑和锈斑等缺陷。4.2.2钳体表面的商标应清晰、
请日不易消除
单位为毫米
市爆专用材料
4.3硬度
采用铍青铜制造的钢丝钳其硬度不应低于35HRC.采用铝青铜制造的钢丝钳其硬度不应低于25HRC
4.4抗弯强度
钢丝钳的抗弯强度应符合表2的规定。4.5扭力
钢丝钳的扭力应符合表2的规定。4.6剪切性能
的剪切性能应符合表2的规定。
钢丝钳
a系列
h系列
钢丝钳抗弯强度、扭力和剪切性早度
永久变形量
a系列b系列
扭转介
剪切性能
试验钢丝直经剪切力Fmax
表2（续）
抗弯强度
载荷F
永久变形量
永久变形量S，见GB/T6291
试验用低碳钢丝应符合YB/T5294镀锌钢丝的规定。4.7
嘴顶缝障
钢丝钳的嘴顶缝隙g如图1下载标准就来标准下载网
所示，应符合表1的规定
4.8其他性能
扭转角am
钢丝钳的刃口缝隙、嘴顶偏摆量和使用性能应符合GB/T6290的规定。试验方法
制造钢丝钳的材料的防爆性能试验应按GB/T10686的规定进行5.2
基本尺寸
钢丝钳的基本尺寸采用专用卡板和通用量具检验。5.3表面质量
钢丝钳的表面质量采用目测检验5.4硬度
钢丝钳的硬度按GB/T230.1的规定，在夹持面表面或相邻处测定。5.5抗弯强度
钢丝钳的抗弯强度按GB/T6291的规定进行试验5.6扭力
钢丝钳的扭力按GB/T6291的规定进行试验5.7剪切性能
钢丝钳的剪切性能按GB/T6291的规定进行试验5.8嘴顶缝隙
钢丝钳的嘴顶缝隙按GB/T629T的规定进行检验。5.9其他性能
QB/T2613.13-2015
剪切性能
真径a剪切力F1mam
试验钢丝
钢丝钳的刃口缝隙、嘴顶偏摆量和使用性能按GB/T6291的规定进行检验。6检验规则
产品应经检验合格后方可出厂
并附有产品合格证。
2制造厂应每隔24个月将制造产品的材料制成试样送交国家指定的检验单位作防爆性能试验。6.2
6.3产品的检验规则按GB/T6290的规定进行。7
标志、包装、运输与贮存
7.1产品上应有固定清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.2产品的包装上应有产品标记
7.3产品的包装、标志、运输与贮存应符合GB/T6290的规定，且在产品和包装上还应标有下列规定的永久性防爆类别和检验单位代号：3
QB/T2613.13-2015
检验单位代号
类别代号
防爆工具代号
示例：防爆性能经代号为N的检验单位检验的II类B级防爆工具：ExIBN。2613.13-2015
中华人民共和国
轻工行业标准
防爆工具防爆用钢丝钳
QB/T2613.13-2015
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·4520
印数：1-200册
定价：14.00元
