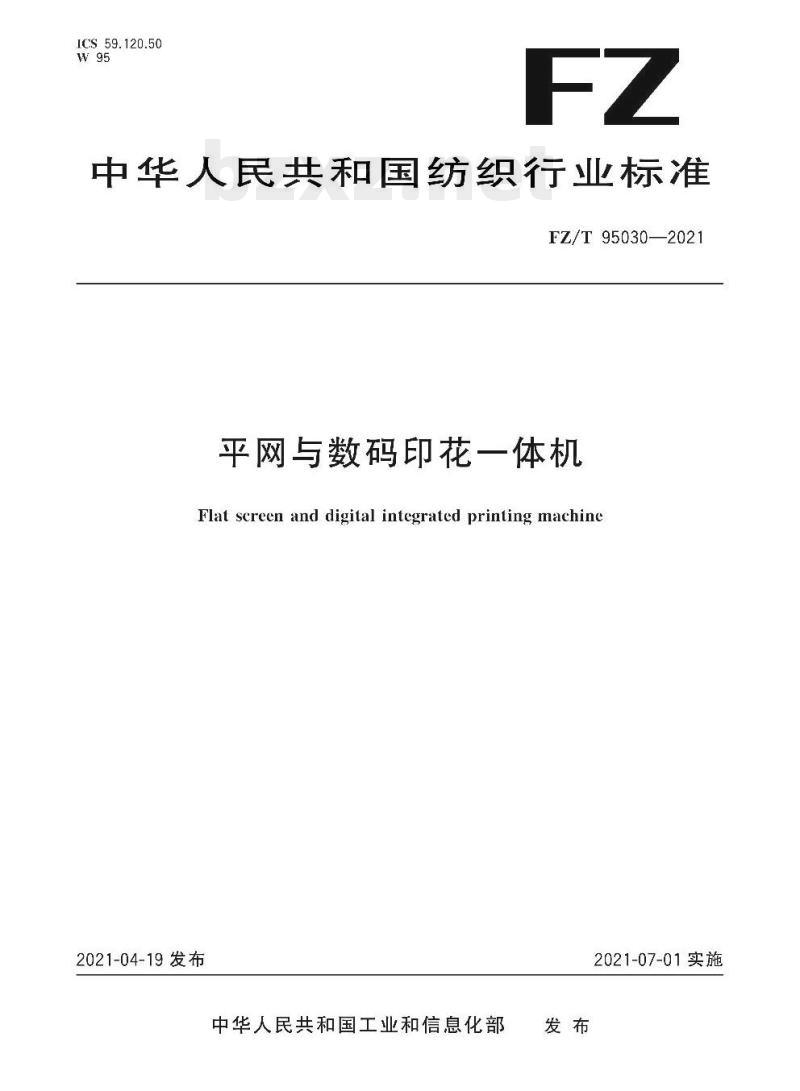

中华人民共和国纺织行业标准
FZ/T95030—2021
平网与数码印花一体机
Flat screen and digital integrated printing machine2021-04-19 发布
中华人民共和国工业和信息化部发布
2021-07-01实施
-riKacerKAca-

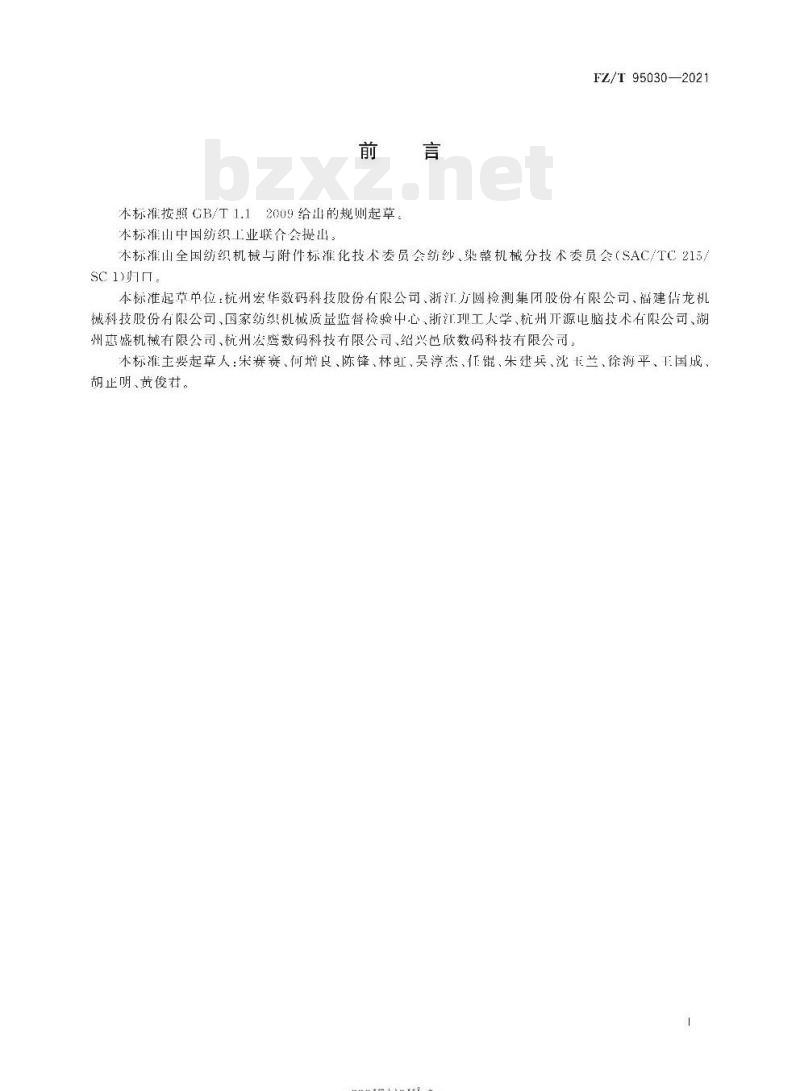

本标准按照GB/T1.12009给出的规则起草。本标滩由中国纺织工业联合会提出。FZ/T 95030—2021
木标准山全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215SCT
本标准起草单位：杭州宏华数码科技股份有限公司、浙江方圆检测集团股份有限公司、福建估龙机械科技股份有限公司、国家纺织机械质量监督检验中心、浙江理工人学、杭州开源电脑技术有限公司、湖州惠盛机械有限公司、杭州宏鹰数码科技有限公司、绍兴邑欣数码科技有限公司。本标滩主要起草人：宋赛赛、何增良、陈锋、林虹、吴淳杰、仁锟、朱建兵、沈卡兰、徐海平、干国成、胡止明、黄俊若。
rrKaeerkAca-
-riKacerKAca-

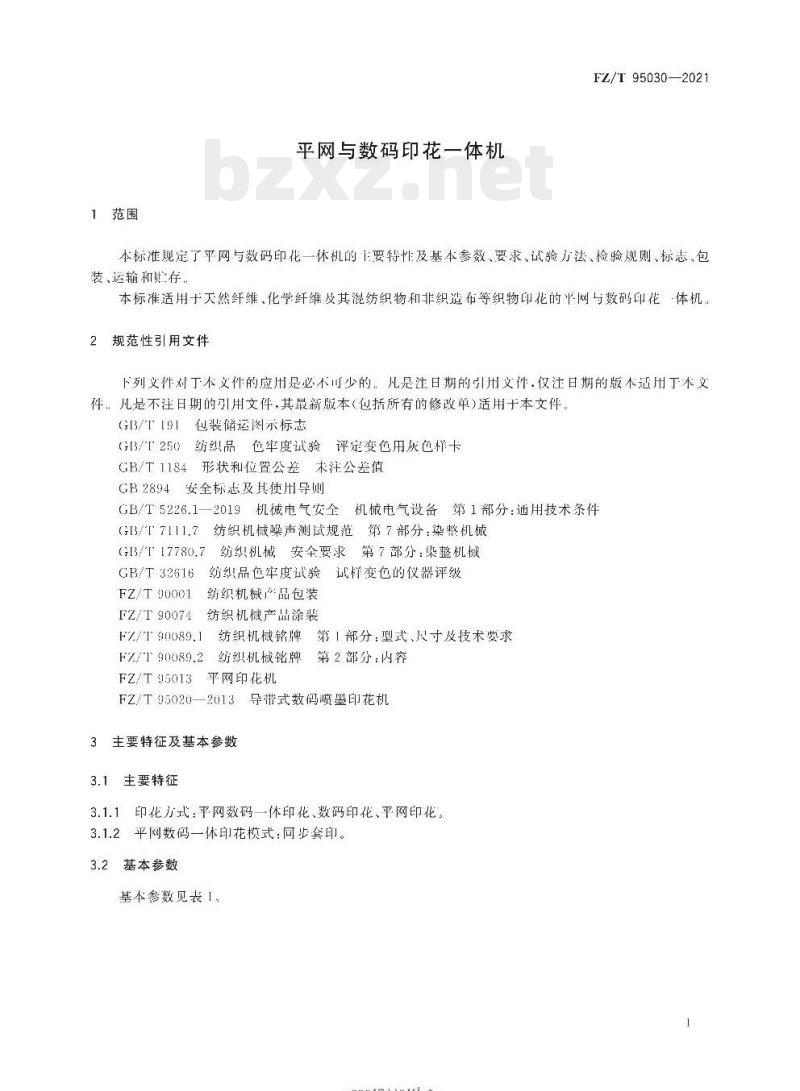

1范围
平网与数码印花一体机
FZ/T95030—2021
本标准规定了平网与数码印花一休机的卡要特性及基本参数、要求、试验方法、检验规则、标志、包装、运输和些存
本标准适用于天然纤维、化学纤维及其混纺织物和非织造布等织物印花的平网与数码印花-体机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件.仅注日期的版本适用丁本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件：GB3/T【91包装储运图示标志
（G3/T250纺织品色牢度试验评定变色用灰色样卡GB/T1184形状和位置公差未注公差值GB2894安全标志及H使用导则
GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件GB/T 7111.74
纺织机械噪声测试规范第7部分：染整机械GB/T17780.7
纺织机械安全要求第7部分：染整机械GB/T32616
纺织品色牢度试验诚样变色的仪器评级FZ/T 90001
FZ/T90074
纺织机械产品包装
纺织机械产品涂装
FZ/T 90089.1
F/r 90089.2
FZ/T 95013
纺织机械铭牌第「部分：型式、尺寸及技术要求纺织机械铭牌
平网印花机
第2部分：内容
FZ/T95020—2013导带式数码喷墨印花机3主要特征及基本参数
3.1主要特征
3.1.1印花方式：平网数码一体印花、数码印花，平网印花3.1.2平网数码一体印花模式：同步套印。2基本参数
基本参数见表1，
-rrKaeerkAca-
FZ/T95030—2021
平网印花
数码印花
印化套色数/个
花回/mm
刮印装置型式
刮印传动片式
台板型式
表1基本参数
喷印分辨率/dpi
喷头1作面与导带1作面距离/mm
喷印方式
印花速度/（m/min）
织物早度/rmm
公称宽度/mm
墨水类型
织物输送方式
烘「方式
2-150mm
注：最大喷印宽度一公称宽度
适用工作环境条件
基本参数
刮刀式、磁棒式
独立传动
水平式
3-15可调
扫描式
1809-~3660
活件染料、酸性染料、分散染料、涂料导带输送
远红外烘干、热风烘下
3.3.1数码喷印单元：独立机房；温度：20℃~-30℃：相对湿度：45%~75%。3.3.2电源电压：(380+19)V：频率：(50-0.5)Hz。4要求
4.1外观
4.1.1机器的外表而应平整，无划、裂缝、磕碰或污染4.1.2镀覆层应均勾，不应有起泡、龟裂、脱落、磨损或其他机械损伤。4.1.3金属零部件不成有锈蚀和损伤，4.1.4机器涂装的外观应符合FZ/T90074的规定。4.1.5bzxZ.net
管路的外露部分成排列整齐，安装牢固，4.2
主要零部件
导带成符合FZ/T95013的朴关规定，与导带接触的导辊及压辑的衣面材料应为不锈钢或衣面经涂、镀处理的材料。与导带接触的零部件外表而不应有勾丝、拉毛等现象各导辑的表面相糙度不人于Ra1.6un。主动辊、从动辊和压辑径向圆跳动应符合GB/T1184的8级公差要求。机器应有废墨回收装置。
-rrKaeerkAca-
4.3传动系统
4.3.1平网与导带、数码喷印与导带之间动作应协调,同步速差可调。系统具有归\零”功能，\零”点重复定位偏差为士0.5mm4.3.2
印花质量
平网印化相邻两个印花单元纵横向对花精度偏差值不人于(0.2mm4.4.1
4.4.2数码喷印质量应衍合FZ/T95020—2013中4.5的规定4.4.3平网与数码的套印偏差值不人于0.2mm4.4.4织物在印制幅宽范围内，其色差不低于GB/T250中的四级，4.5整机
运行应平稳，无异常声响。
4.5.2各机构应动作准确，操作开关及按键录灵敏可靠。4.5.3应具有喷头清洗、保湿功能，4.5.4应具有导带清洗、干燥功能，导带表面不应有累迹及水渍。4.5.5应其有导带纠偏功能，导带跑偏量不大于1mm，4.5.6印花过程中导带不应有明显的抖动现象。供墨系统应流畅、稳定，不得有漏现象。4.5.7
喷头底板面和导带工作而距离偏差值不人于0.5mm。4.5.8
4.5.9烘房应符合FZ/T95013的美要求整机噪声（发射声压级)不人于85dB(A)。4.5.10
电机功率消耗不大于电机额定功率的75%4.5.11F
安全保护
4.6.1安全保扩装置和警示标识应符合GB/T17780.7的规定FZ/T95030—2021
4.6.2电气部分保扩联结电路的连续性应符合GB/T5226.1一2019中8.2.3的规定4.6.3电气部分的绝缘性能应符合G13/15226.1—2019中8.3的规定4.6.4电气部分的耐压性能应符合GB/T5226.12019中18.4的规定4.6.5应具备故障检测、自停、报警功能，5试验方法
5.1检测方法
5.1.1机器的涂装（4.1.1).接F7/T90071的有关规定检测5.1.2导带（4.2.1),按FZ/T95013的有关规定检测5.1.3与织物接触的导辊表面材料（4.2.2），检查说明3、相关证明等资料，必要时进行材料检测分析。5.1.4各导轭的表而粗糙度（4.2.4）.用粗糙度样块比对或粗糙度仪检测。5.1.5主动辊、从动辊和压径向圆跳动（4.2.5），用百分表检测。5.1.6系统归“零\功能（4.3.2），在任意两个花位上，装有\「\字对花标记的平网各一只，线宽0.2mm在系统归“零”位后，分别以不同色浆直接印在印花导带表而「，数码也喷印“一”宁对花标记.用长度炎3
-riKaeerkca-
FZ/T95030—2021
量具测量对应\”字对花标记图案各个方向的偏差值；偏差（4.3.2），用长度类量其检测5.1.7平网印花质量（1.1.1），选择两个相邻印花单元并各固定一个角铁，先在第一个印花单元角铁处的导带1贴一记号纸，并按角铁在其「划垂直线，当导带「的标记移到后一个印花单元时，根据垂直校正其上的固定角铁，以后在导带上另贴一记号纸，使它移动到这两个印花单儿的固定角铁处，并分别按角铁在所贴记号纸上划垂占线，用带标尺的放大镜测量这两个位置的垂线的相对误差5.1.8数码喷印质量（4.4.2）按FZ/T95020—2013巾5.1.145.1.15的规定检测5.1.9平网与数码的套印偏差值（1.4.3）.平网与数码在导带表面分别印制不同额色的“二”学对花标记，线宽0.2mm，用读数显微镜测量对应“一”宁对花标记图案纵、横向的偏差值，色差（1.1.1），按照（F13/T250检测或（G13/T326[6仪器检测5.1.101
导带纠偏功能（4.5.5），用感官法检测；导带跑偏量（4.5.5）、喷头工作面和导带上作面距离偏差（4.5.8）,用长度类量具检测
烘房（4.5.9），按FZ/T95013的杆美规定检测：噪声（4.5.10），按G13/T7111.7的相美规定检测。出机功率消耗（4.5.1）用功率表检测。电气设备保护联接电路的连续性（4.6.2），按GB/T5226.12019的规定测诚。电气设备的绝缘性（4.6.3），按GB/T5226.12019的规定，用兆欧表检测。电气设备的耐压性能（4.6.4），按GB/T5226.1一2019的规定用耐压试验仪检测，其余项日用感官法检测。
空车运转试验
5.2.1试验条件
试验条件如下：
a）环境温度：10℃35℃：环境朴对湿度：45%~85%，b）电源电压：（380士19)V：频率：（50±0.5)11z；c）速度：设计最高速度的80头；d）时间：产品经正常运行后，连续运转2h。5.2.2检验项目
检验项日：4.1、4.2、4.3.1、4.5.1~4.5.6、4.5.8~-4.5.11,4.65.3工作负荷试验
5.3.1试验条件
试验条件如下：
a）在空车运转试验合格后进行：导带成涂覆环保导带胶：
d）速度接实际印花工艺确定，
5.3.2检验项目
检验项目：4.4、4.5.7。
rKaeerkAca-
6检验规则
6.1出厂检验
FZ/T95030—2021
6.1.1每台机器须经制造厂质量检验部门按本标准检验合格后方可出厂，并附有产品质量合格证。6.1.2出厂检验项月：4.1、4.2、4.3.1、4.5.1~~4.5.6、4.5.8,4.5.9、4.6。6.2
型式检验
检验项日：第4章的全部内容。
6.2.2在下列情况之-时.成进行型式检验：生过程中如结构、材料、工艺有较大收变.可能影响产品性能时；a）
新产品鉴定或老产品转厂定型生产时：b)
机器停产两年后·恢复生产时；出广检验结果与上次型式检验有较大差异时；)
第三方进行质量检验时。
6.3判定规则
6.3.1出厂检验
每台机器检验结果如有一项及以1指标不符合本标准要求时·判定该机器不合格：其中外观要求不符合本标准要求时，充许修复一次，修复片检验仍不符合本标准要求时，判定该机器不合格。6.3.2型式检验
检验结果如有一项及以上指标不符合本标准要求时，则判定机器为不合格6.4其他
使用厂在安装调试机器过程中发现有不符合本标准时，由制造厂会同使用厂协商处理7标志
7.1.1包装储运的图示标志按GB/T191的规定：7.1.2机器铭牌按F7/T90089.1和F//T90089.2的规定，7.1.3机器安全标识按GB2894的规定。包装、运输和贮存
8.1包装
机器的包装按FZ/T90001的规定，8.2
机器在运输过程中，应接规定的起吊位置起吊，包装箱应按规定的朝向安置，不得倾斜或改变方向，5
-rKaeerkca-
FZ/T 95030—2021
机器出厂后，在有良好防雨、通风及防腐蚀的贮存条件下，包装箱内的机件防潮、防锈白出厂起效期为1年。
-rrKaeerKAca-
-riKacerKAca-
FZ/T95030-2021
中华人民共和国织
