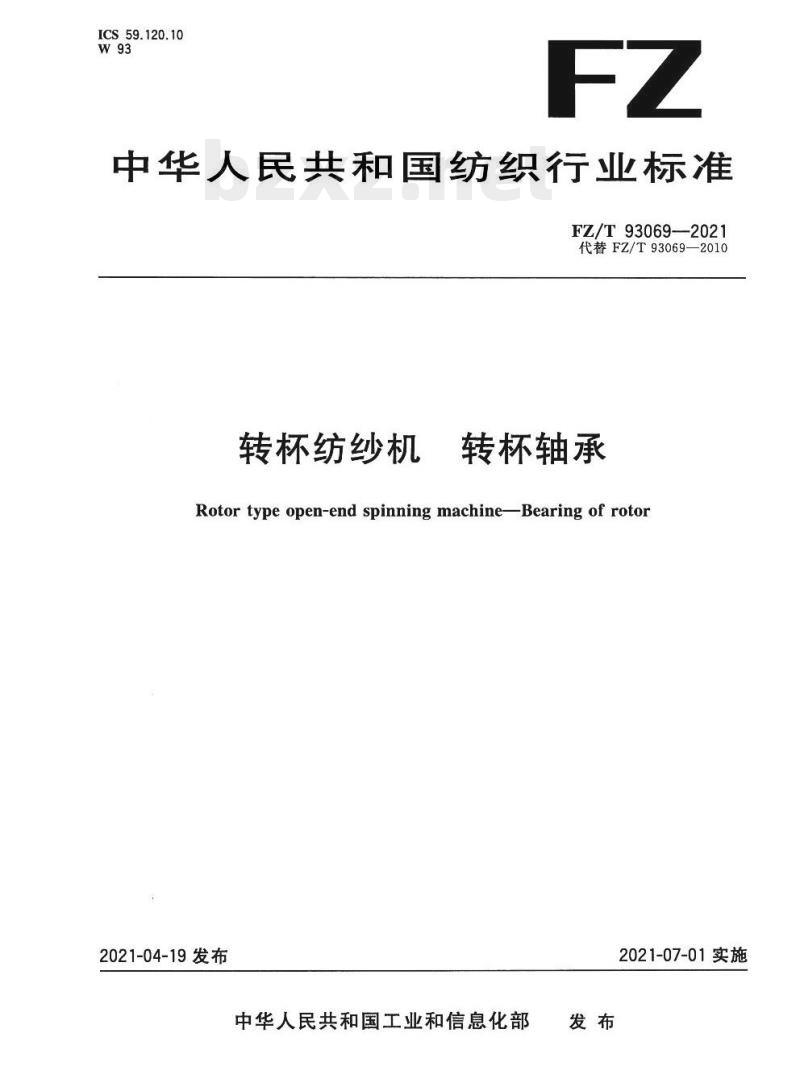

【FZ纺织行业标准】 转杯纺纱机转杯轴承

ICS 59.120.10
中华人民共和国纺织行业标准
FZ/T93069-2021
代替FZ/T93069—2010
转杯纺纱机
转杯轴承
Rotor type open-end spinning machineBearing of rotor2021-04-19发布
中华人民共和国工业和信息化部发布
2021-07-01实施
本标准按照GB/T1.1—2009给出的规则起草。FZ/T 93069—2021

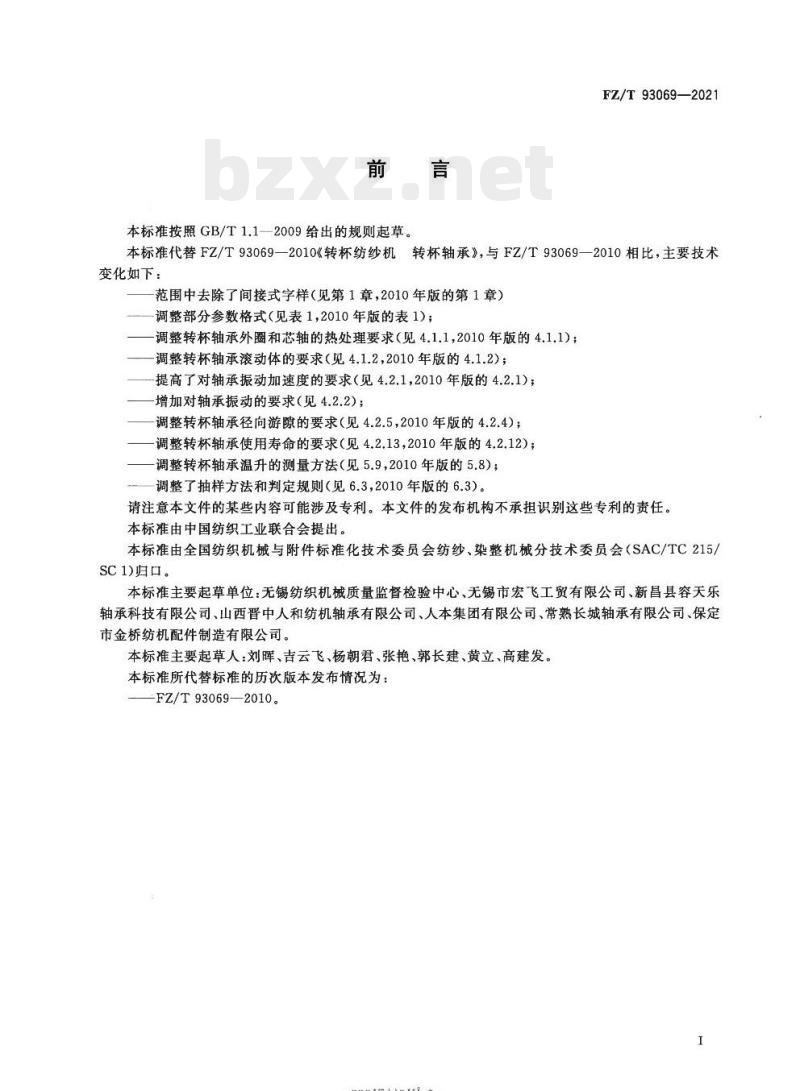

本标准代替FZ/T93069—2010《转杯纺纱机转杯轴承》，与FZ/T93069—2010相比，主要技术变化如下：
范围中去除了间接式字样（见第1章，2010年版的第1章）调整部分参数格式（见表1,2010年版的表1)；调整转杯轴承外圈和芯轴的热处理要求（见4.1.1，2010年版的4.1.1)；调整转杯轴承滚动体的要求（见4.1.2,2010年版的4.1.2）；提高了对轴承振动加速度的要求（见4.2.1，2010年版的4.2.1)；增加对轴承振动的要求（见4.2.2)；调整转杯轴承径向游隙的要求（见4.2.5，2010年版的4.2.4）；调整转杯轴承使用寿命的要求（见4.2.13，2010年版的4,2.12)；调整转杯轴承温升的测量方法（见5.9，2010年版的5.8）；调整了抽样方法和判定规则（见6.3,2010年版的6.3）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归口。
本标准主要起草单位：无锡纺织机械质量监督检验中心、无锡市宏飞工贸有限公司、新昌县容天乐轴承科技有限公司、山西晋中人和纺机轴承有限公司、人本集团有限公司、常熟长城轴承有限公司、保定市金桥纺机配件制造有限公司。本标准主要起草人：刘晖、吉云飞、杨朝君、张艳、郭长建、黄立、高建发。本标准所代替标准的历次版本发布情况为：FZ/T93069—2010。
rKaeerkAca-

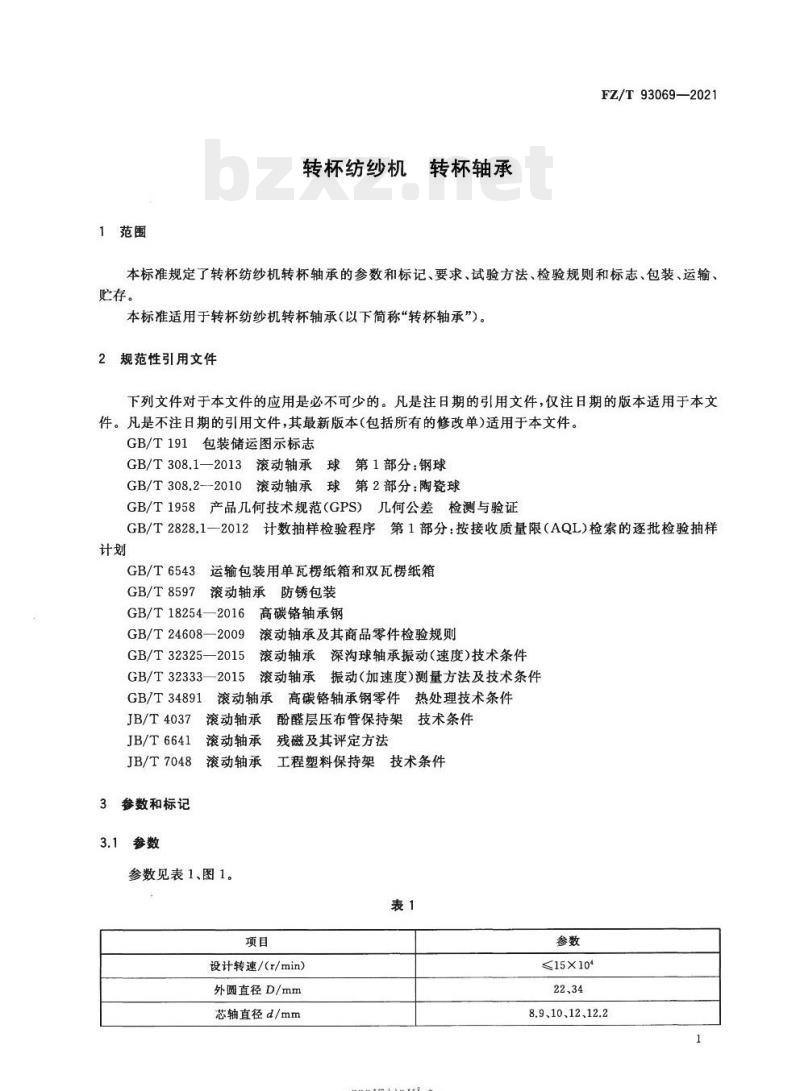

1范围
转杯纺纱机
转杯轴承
FZ/T93069—2021
本标准规定了转杯纺纱机转杯轴承的参数和标记、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于转杯纺纱机转杯轴承（以下简称“转杯轴承”)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T308.1—2013滚动轴承球第1部分：钢球GB/T308.2--2010滚动轴承球第2部分：陶瓷球GB/T1958产品几何技术规范（GPS）几何公差：检测与验证GB/T2828.1一2012计数抽样检验程序：第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T8597滚动轴承防锈包装
GB/T18254—2016高碳铬轴承钢
GB/T24608—2009
滚动轴承及其商品零件检验规则GB/T32325—2015
GB/T32333—2015
GB/T34891
JB/T4037
JB/T6641
JB/T7048
3参数和标记
3.1参数
滚动轴承深沟球轴承振动（速度)技术条件滚动轴承振动（加速度）测量方法及技术条件滚动轴承高碳铬轴承钢零件热处理技术条件滚动轴承酚醛层压布管保持架技术条件滚动轴承
残磁及其评定方法
工程塑料保持架技术条件
滚动轴承
参数见表1、图1。
设计转速/(r/min）
外圆直径D/mm
芯轴直径d/mm
-rKaeerkAca-
≤15×104
8.9、10、1212.2
FZ/T93069—2021
芯轴长度1/mm
外圈宽度11/mm
外圆端面到芯轴端面距离12/mm

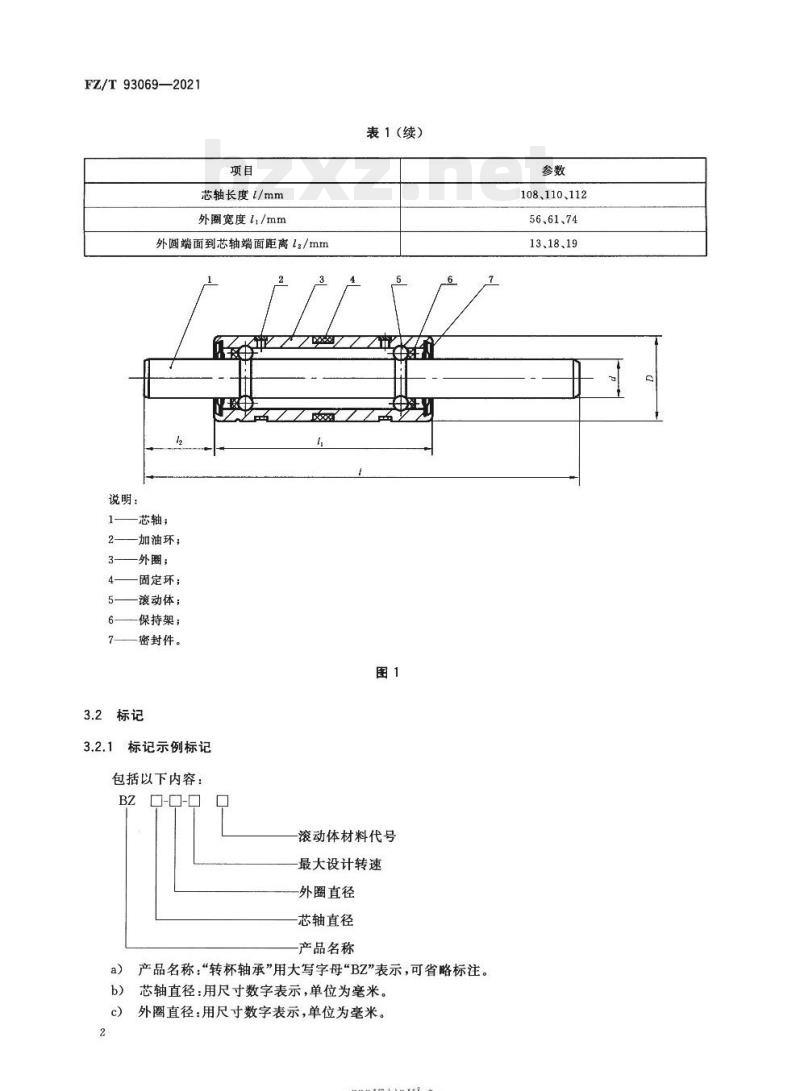

说明：
一芯轴；
加油环；
外圈；
固定环；
5——滚动体；
保持架；
密封件。
3.2标记
3.2.1标记示例标记
包括以下内容：
BZ--口
表1（续）
滚动体材料代号
最大设计转速
外圈直径
芯轴直径
产品名称
a）产品名称：“转杯轴承”用大写字母“BZ”表示，可省略标注。b）
芯轴直径：用尺寸数字表示，单位为毫米。外圈直径：用尺寸数字表示，单位为毫米。c
-rrKaeerkca-
108、110、112
56、61、74
d）最大设计转速：用n×10*/min表示，n为1～2位数字。e）滚动体材料代号：陶瓷球用“T”表示，钢球不标注。3.2.2标记示例
FZ/T93069—2021
示例：芯轴直径为8.9mm、外圈直径为22mm.设计转速为7×10*t/min和滚动体为陶瓷的转杯轴承，其标记为：BZ8.9-22-7T

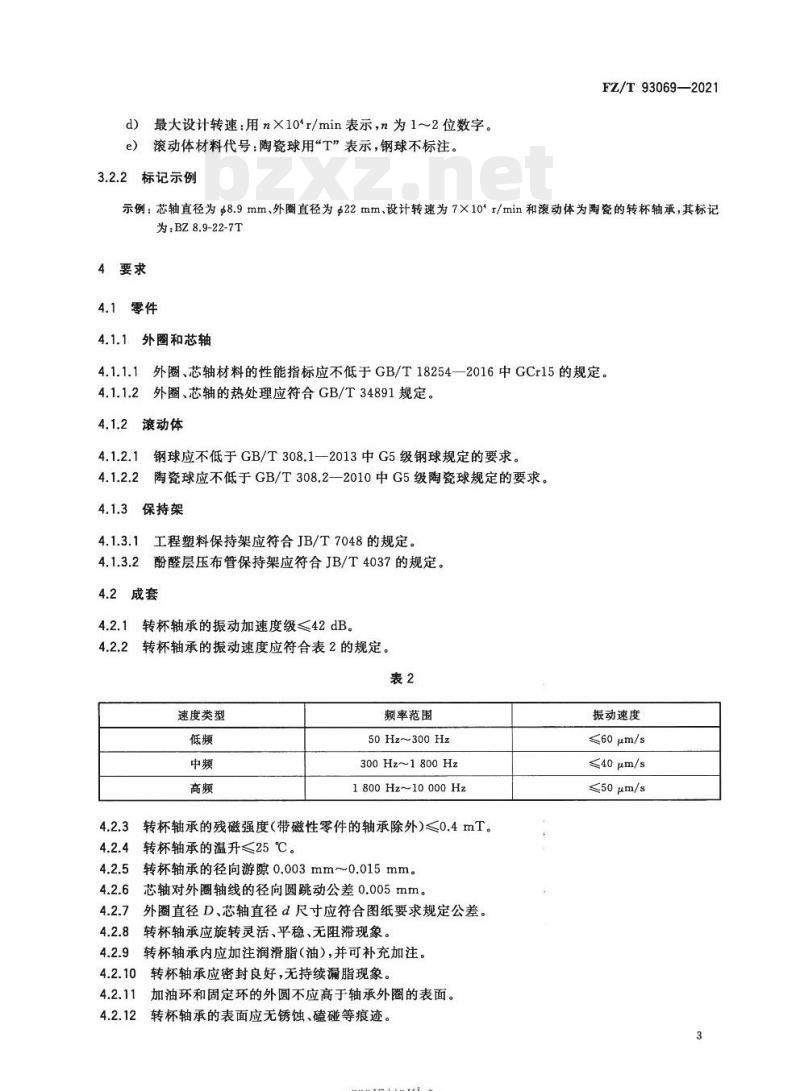

4要求
4.1零件
外圈和芯轴
4.1.1.1外圈、芯轴材料的性能指标应不低于GB/T18254一2016中GCr15的规定。4.1.1.2外圈、芯轴的热处理应符合GB/T34891规定。4.1.2滚动体
钢球应不低于GB/T308.1一2013中G5级钢球规定的要求。4.1.2.2
陶瓷球应不低于GB/T308.2一2010中G5级陶瓷球规定的要求。4.1.3
保持架
工程塑料保持架应符合JB/T7048的规定。4.1.3.2
酚醛层压布管保持架应符合JB/T4037的规定，4.2成套
转杯轴承的振动加速度级≤42dB4.2.1车
转杯轴承的振动速度应符合表2的规定。表2
速度类型
频率范围
50Hz~300Hz
300 Hz~1 800 Hz
1800Hz~10000Hz
转杯轴承的残磁强度（带磁性零件的轴承除外)≤0.4mT。4.2.4
转杯轴承的温升25℃。
4.2.5转杯轴承的径向游隙0.003mm~0.015mm。芯轴对外圈轴线的径向圆跳动公差0.005mm。4.2.6
外圈直径D、芯轴直径d尺寸应符合图纸要求规定公差。转杯轴承应旋转灵活、平稳、无阻滞现象。4.2.8
4.2.9转杯轴承内应加注润滑脂（油），并可补充加注。4.2.10转杯轴承应密封良好，无持续漏脂现象。4.2.11
加油环和固定环的外圆不应高于轴承外圈的表面。转杯轴承的表面应无锈蚀、磕碰等痕迹。4.2.12
-rKaeerkca-
振动速度
≤60μm/s
≤40 μm/s
≤50μm/s
FZ/T93069—2021
4.2.13在正常工作条件下，最大设计转速内，转杯轴承运转9000h，其失效率应≤5%。5试验方法
5.1外圈、芯轴材料的性能（4.1.1.1)按GB/T18254一2016的规定检测。5.2外圈、芯轴材料的热处理（4.1.1.2)按GB/T34891的规定检测。5.3滚动体（4.1.2)按GB/T308.1—2013和GB/T308.2—2010中G5级的规定检测。5.4工程塑料保持架（4.1.3.1)按JB/T7048的规定检测。5.5酚醛层压布管保持架（4.1.3.2)按JB/T4037的规定检测。5.6转杯轴承的振动加速度级（4.2.1)按GB/T32333一2015的规定检测。5.7转杯轴承的振动速度（4.2.2)按GB/T32325—2015的规定检测。残磁强度（4.2.3)用特斯拉计，按JB/T6641的规定检测。5.8
轴承温升（4.2.4)用接触式测温仪，在下列条件下检测：a）装上适配的杯头后，在试验台上进行检测；b）龙带张力：20 N；
测试转速：转杯轴承设计转速的80%；c
d）运转时间：2h。
5.10径向游隙（4.2.5）用千分表，按以下方法检测：将转杯轴承芯轴固定在径向游隙测量仪上（见图2），千分表表头置于轴承的外圈A处（对准滚道），在表头两侧上、下交替施加载荷P为25N，读取千分表的示值差。外圈每转120°测量一次，共测量3次，取其算术平均值，即为A处的径向游隙值。用同样的方法测量B处的径向游隙值，取其中较大值。A
5.11芯轴的的径向圆跳动公差（4.2.6），按GB/T1958的规定。以外圈轴线为基准，用千分表检测。5.12外圈直径D、芯轴直径d尺寸（4.2.7)用外径检查仪或杠杆千分尺检测。5.13转杯轴承密封的密封性（4.2.10），将转杯装在主机或试验台上，在工作转速下运转10min，取下后将转杯轴承表面擦拭干净，再运转10min，目测其表面有无漏脂现象。5.14转杯轴承的失效率（4.2.13)，在正常使用、保养条件下计算连续使用的时间。5.15其余项目（4.2.8、4.2.9、4.2.11、4.2.12)感官检测。4
-rKaeerkca-
检验规则
型式检验
在下列情况之一时，应进行型式试验：6.1.1
a）生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；新产品鉴定或老产品转厂定型生产时；b)
出厂检验结果与上次型式检验有较大差异时；c
产品停产两年以上恢复生产时；d)
第三方进行质量检验时。bzxz.net
2检验项目：第4章。
出厂检验
FZ/T930692021
产品由生产企业的质量检验部门检验合格后方可出厂，并应附有产品合格证。6.2.2
检验项目：4.2.1~4.2.12。
6.3抽样方法和判定原则
6.3.1零件
按GB/T24608一—2009的规定，外圆、芯轴及钢球的材料和热处理（硬度、钢球的压碎载荷）为6.3.1.1
关键项目，检验项目、抽检数量和接收质量限AQL，见表3。表3
检验项目
外圈、芯轴及钢球的硬度
外国、芯轴及钢球的材料
钢球的压碎载荷
151~3500
样本数量
6.3.1.2按GB/T308.1--2013和GB/T308.2—2010的规定，钢球（或陶瓷钢球）的检验项目、抽检数量和接收质量限AQL，见表4。
检验项目
球直径变动量
球形误差
外观质量
表面粗糙度
样本数量
按特殊检验水平抽取
501~3500
KaeerkAca-
FZ/T93069-2021
6.3.2成套
按GB/T2828.12012的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平，接收质量限AQL为y，检验项目见表5和表6。表5
6.3.3判定
报动加速度
振动速度
径向游隙
芯轴对外圆轴线的径向圆跳动
外圈直径D
芯轴直径d
平均使用寿命
残磁强度
旋转灵活
润滑性能
密封性能
加油杯和固定环的安装质量
外观质量
主要项目
次要项目
样本经检验，若不合格品数小于拒收数，则判定该批样本符合标准要求；反之，判定该样本不符合标准要求。
6.4其他
产品出厂1年内，用户厂在进行安装、调试中发现有不符合本标准时，由制造方负责会同使用方共同处理。
7标志
包装箱的储运图示、标志按GB/T191的规定。转杯轴承表面应标识产品标记和生产日期。-rKaeerkca-
包装、运输、贮存
FZ/T 93069—2021
产品的防锈包装按GB/T8597的规定，运输、包装按GB/T6543的规定，并有防震措施。瓦楞纸箱在储运过程中应避免雨雪、暴晒、受潮和污染，不得采用有损纸箱的运输、装卸及工具。8.3
产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮防锈有效期自出厂起为1年。-i Kaeerkca
FZ/T93069-2021
