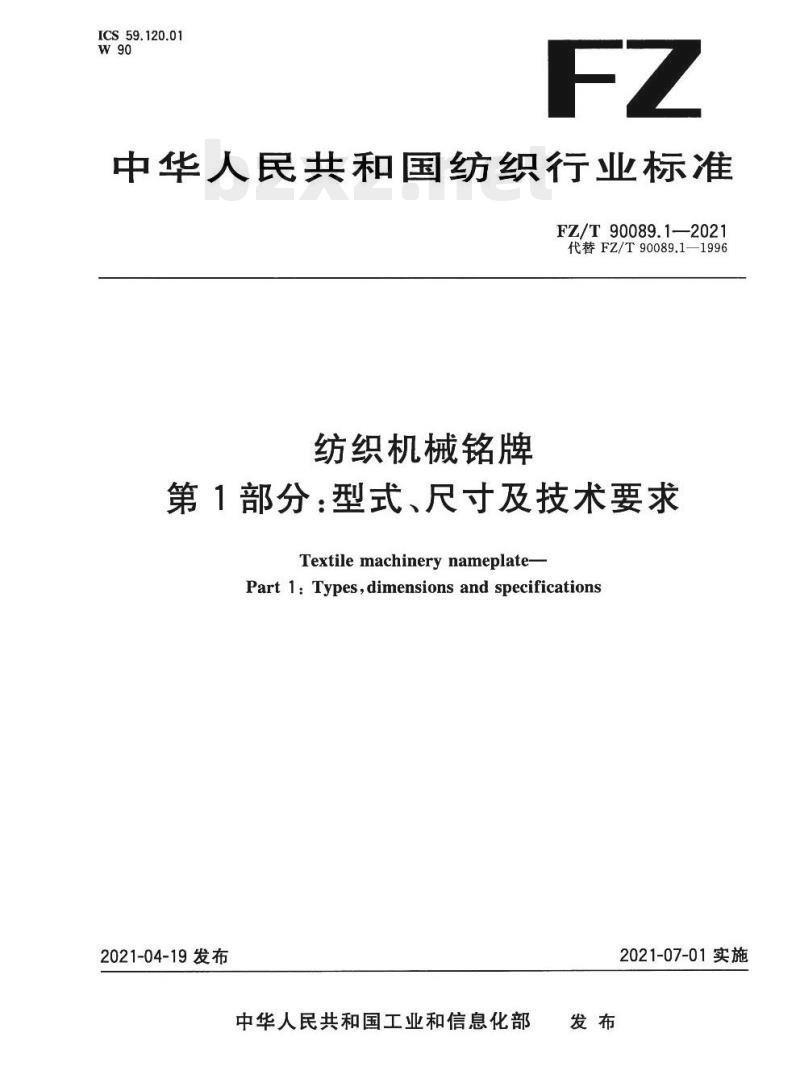

【FZ纺织行业标准】 纺织机械铭牌第1部分:型式、尺寸及技术要求

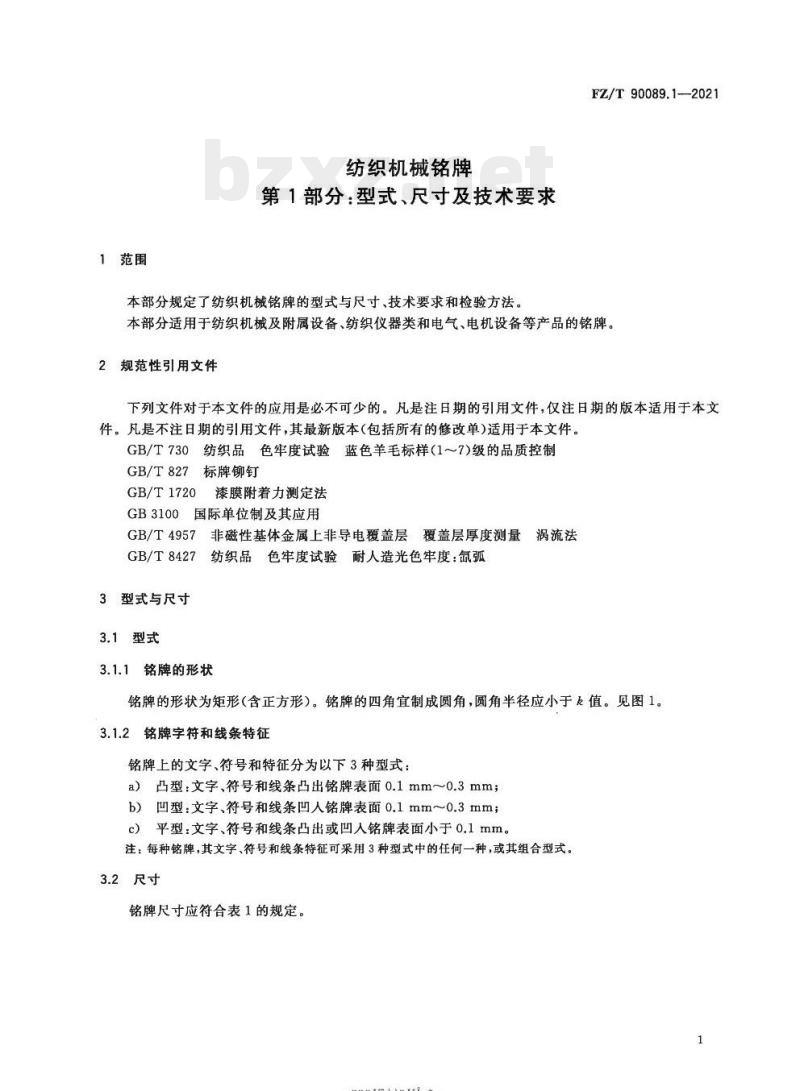

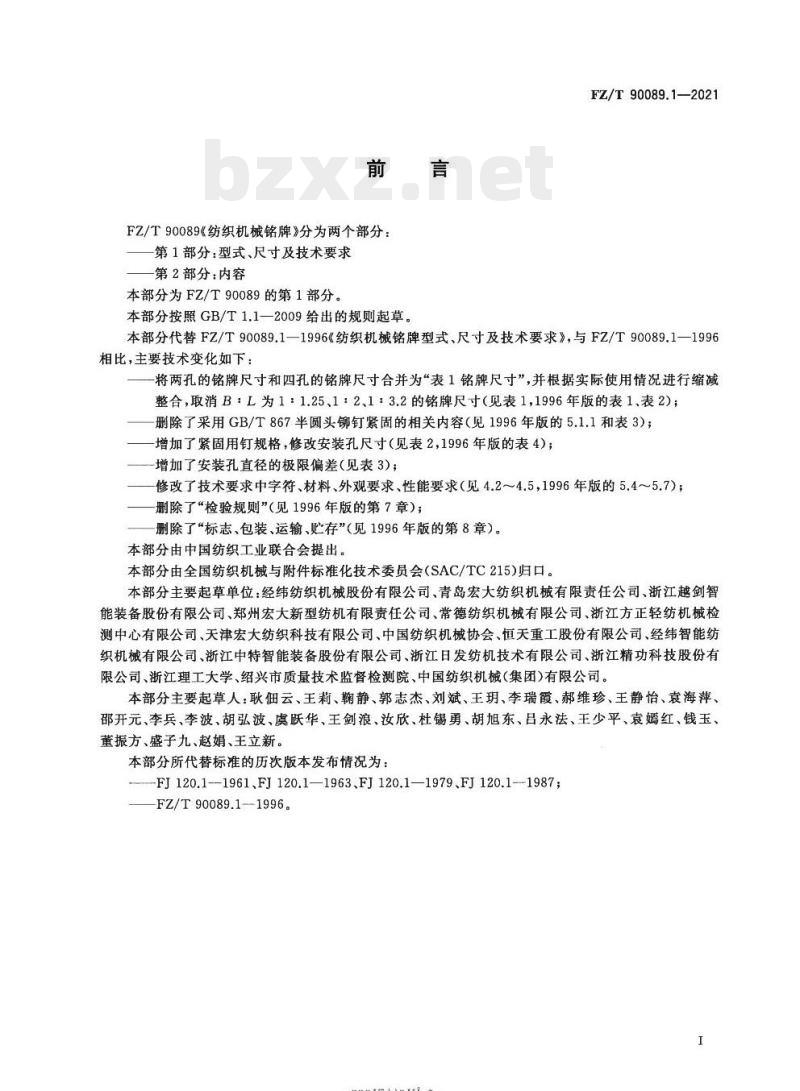

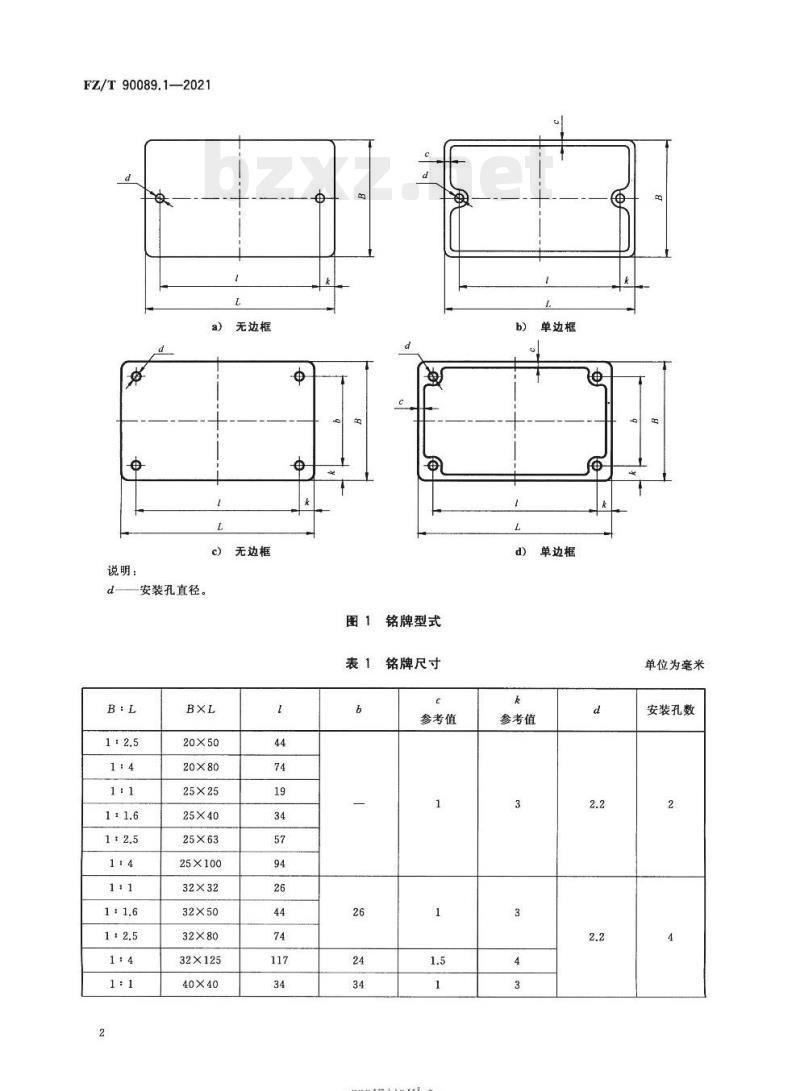

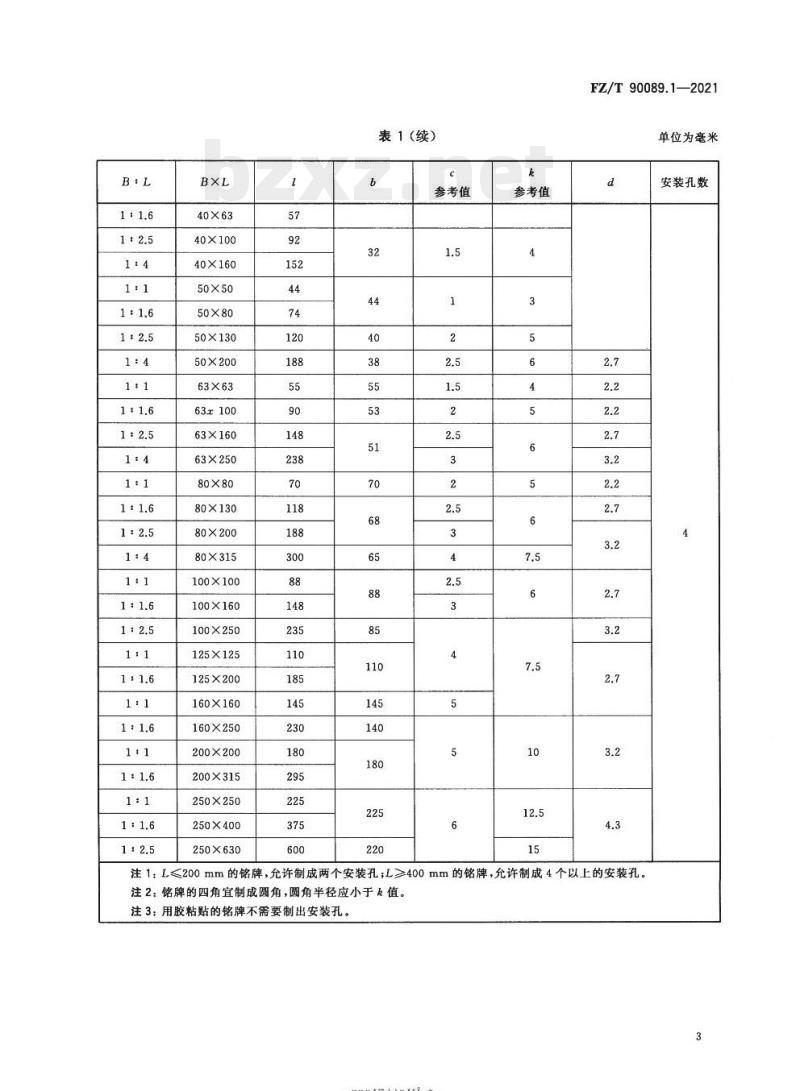

中华人民共和国纺织行业标准 FZ/T 90089.1—2021 代替 FZ/T 90089.1—1996 纺织机械铭牌 第1部分：型式、尺寸及技术要求 Textile machinery nameplate—Part 1: Types, dimensions and specifications 2021-04-19发布 中华人民共和国工业和信息化部发布 2021-07-01实施 前言 FZ/T 90089《纺织机械铭牌》分为两个部分：第1部分：型式、尺寸及技术要求；第2部分：内容。 本部分为 FZ/T 90089 的第1部分。本部分按照 GB/T 1.1—2009 给出的规则起草。 本部分代替 FZ/T 90089.1—1996《纺织机械铭牌型式、尺寸及技术要求》，与 1996 年版相比，主要技术变化如下： 1. 将两孔和四孔的铭牌尺寸合并为“表1 铭牌尺寸”，并进行整合；取消了 B:L 为 1:1.25、1:2、1:3.2 的铭牌尺寸；删除了采用 GB/T 867 半圆头铆钉紧固的相关内容； 2. 增加了紧固用钉规格，修改了安装孔尺寸； 3. 增加了安装孔直径的极限偏差； 4. 修改了技术要求中的字符、材料、外观要求及性能要求； 5. 删除了“检验规则”以及“标志、包装、运输、贮存”章节。 本部分由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会 (SAC/TC 215) 归口。 主要起草单位：经纬纺织机械股份有限公司、青岛宏大纺织机械有限责任公司、浙江越剑智能装备股份有限公司、郑州宏大新型纺机有限责任公司、常德纺织机械有限公司、浙江方正轻纺机械检测中心有限公司、天津宏大纺织科技有限公司、中国纺织机械协会、恒天重工股份有限公司、经纬智能纺织机械有限公司、浙江中特智能装备股份有限公司、浙江日发纺机技术有限公司、浙江精功科技股份有限公司、浙江理工大学、绍兴市质量技术监督检测院、中国纺织机械（集团）有限公司。 1 范围 本部分规定了纺织机械铭牌的型式与尺寸、技术要求和检验方法。 本部分适用于纺织机械及附属设备、纺织仪器类和电气、电机设备等产品的铭牌。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 730 纺织品色牢度试验 GB/T 827 标牌铆钉 GB/T 1720 漆膜附着力测定法 GB/T 4957 非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法 GB/T 8427 纺织品色牢度试验 耐人造光色牢度：氙弧 GB 3100 国际单位制及其应用 3 型式与尺寸 3.1 型式 3.1.1 铭牌的形状 铭牌的形状为矩形（含正方形）。铭牌的四角宜制成圆角，圆角半径应小于 k 值。 3.1.2 铭牌字符和线条特征 铭牌上的文字、符号和特征分为以下3种型式： a) 凸型：文字、符号和线条凸出铭牌表面 0.1mm～0.3mm； b) 凹型：文字、符号和线条凹入铭牌表面 0.1mm～0.3mm； c) 平型：文字、符号和线条凸出或凹入铭牌表面小于 0.1mm。 注：每种铭牌，其文字、符号和线条特征可采用上述3种型式中的任何一种，或其组合型式。 3.2 尺寸 铭牌尺寸应符合表1的规定。 表1 铭牌尺寸及参数（部分) 尺寸 B×L (mm) | 宽厚比 B:L | 安装孔直径 d (mm) | 安装孔数 20×50 | 1:2.5 | 2 | 2 20×80 | 1:4 | 2.2 | 2 25×25 | 1:1 | 2.2 | 1 25×40 | 1:1.6 | 2.5 | 2 25×63 | 1:2.5 | 2.7 | 2 25×100 | 1:4 | 3.2 | 2 32×32 | 1:1 | 2.2 | 2 32×50 | 1:1.6 | 2.7 | 2 32×80 | 1:2.5 | 3.2 | 2 32×125 | 1:4 | 2.7 | 2 40×40 | 1:1 | 3.2 | 2 40×63 | 1:1.6 | 4.3 | 2 ... （注：L≤200mm的铭牌，允许制成两个安装孔；L≥400mm的铭牌，允许制成4个以上的安装孔；用胶粘贴的铭牌不需要制出安装孔。） 4 技术要求 4.1 尺寸公差 4.1.1 铭牌可用标牌铆钉（GB/T 827）、螺钉或其他方法紧固于产品上。当铭牌与产品的预钻孔进行安装时，安装孔直径 d 按表2的规定。 表2 安装孔与紧固钉尺寸关系 紧固用钉直径 (mm) | 安装孔直径 d (mm) 2 | 2.6 2.5 | 3.1 3 | 3.6 4 | 4.8 5 | 5.8 4.1.2 安装孔距 (b、l)、轮廓尺寸 (B、L) 和安装孔直径 (d) 的极限偏差按表3规定。 表3 极限偏差 基本尺寸 | 极限偏差 ≤250 | ±0.2 >250~400 | ±0.25 >400 | js12 4.1.3 铭牌的平面度公差应符合表4的规定。 表4 平面度公差 基本尺寸 | 平面度公差 (mm) ≤50 | 0.25 >50~100 | 0.5 >100~200 | 1.0 >200 | 2.0 4.2 铭牌上的字符 4.2.1 铭牌上的汉字应采用国家正式颁布实施的简体汉字。特殊需要时允许使用繁体字。汉字推荐采用黑体和仿宋体，允许采用清晰美观、易辨认的其他字体。 4.2.2 铭牌中采用的量的名称、单位和单位符号应符合 GB 3100 的规定。 4.3 材料 4.3.1 铭牌的材料推荐选用工业纯铝 1060、不锈钢 06Cr19Ni10 和 10Cr17、黄铜板 H62、热固性或热塑性塑料、不干胶薄膜等。 4.3.2 粘贴铭牌应选用在不采用活化（如使用溶剂或加热）的条件下，能将铭牌牢固地粘贴在平整、光洁无油污的金属或非金属表面上的粘贴材料。 4.3.3 铭牌用金属板材的厚度推荐选用：0.3mm, 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm。 4.4 外观要求 4.4.1 铭牌的周边不应有明显的毛刺和齿形及波形。 4.4.2 铭牌上的字符的大小和线条粗细应整齐醒目、排列均匀，不应断缺和模糊不清。
