【FZ纺织行业标准】 纺织纸管机械与附件第3部分:纸管整理联合机

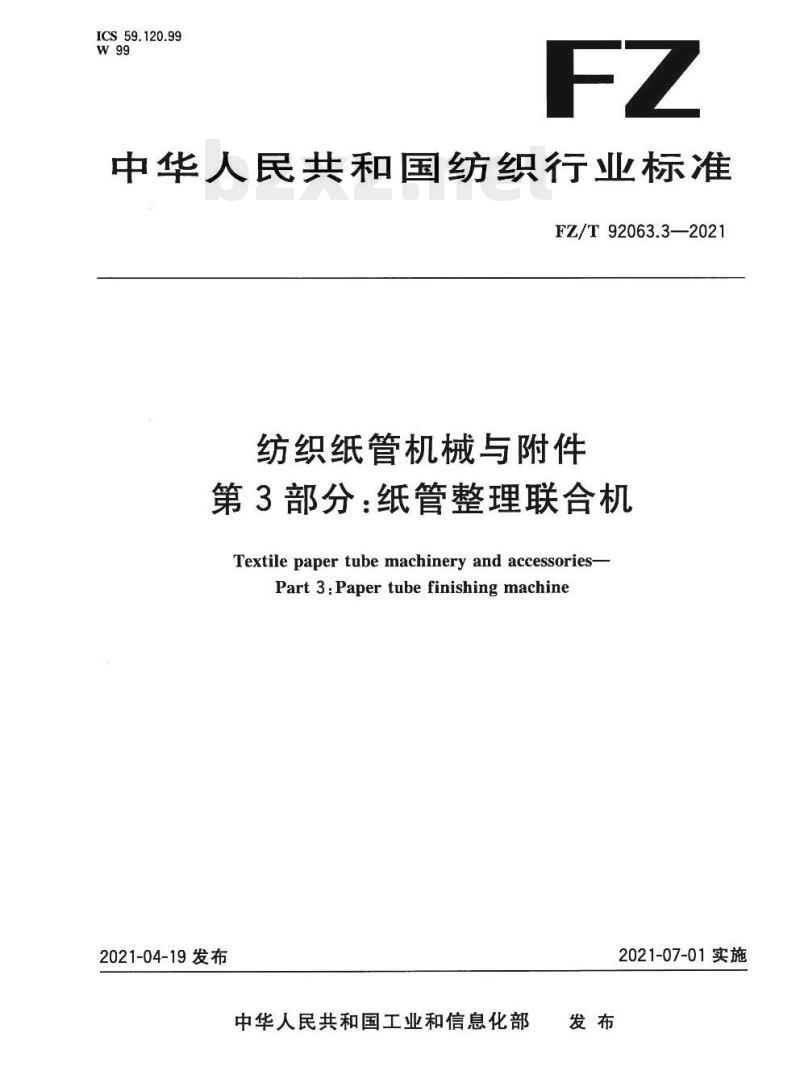

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T92063.3—2021
纺织纸管机械与附件
第3部分：纸管整理联合机
Textile paper tube machinery and accessories-Part 3:Paper tube finishing machine2021-04-19发布
中华人民共和国工业和信息化部发布
2021-07-01实施

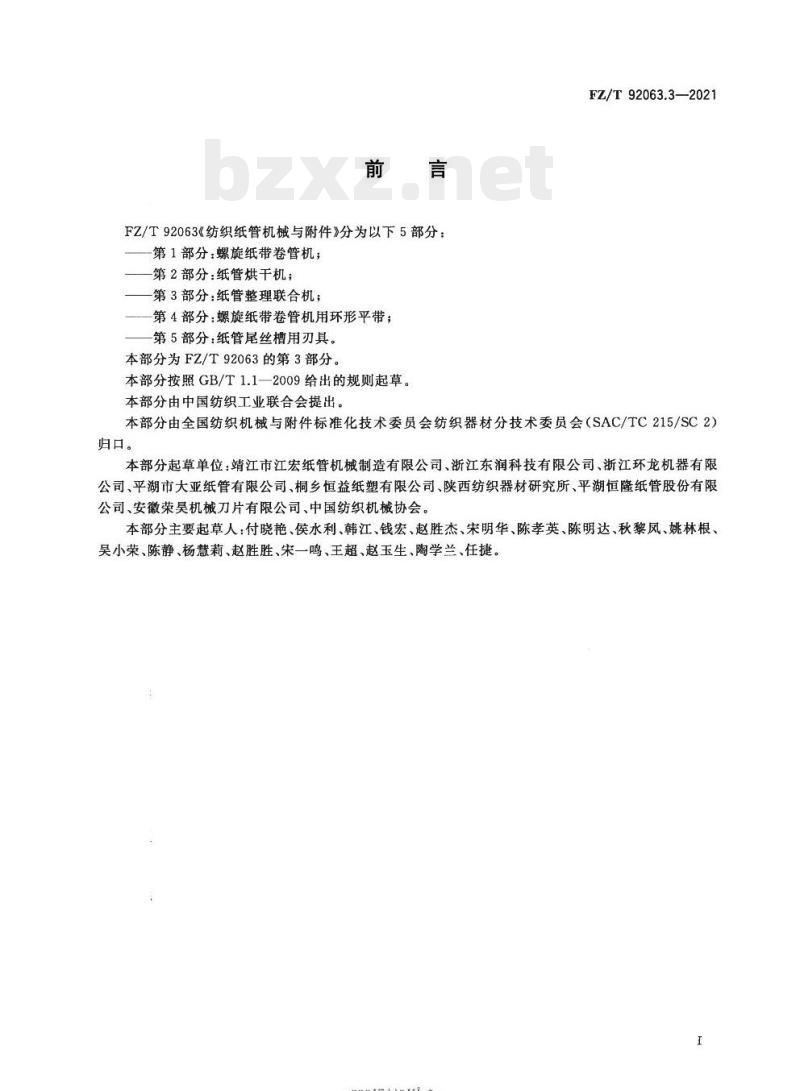

FZ/T92063《纺织纸管机械与附件》分为以下5部分：第1部分：螺旋纸带卷管机；
-第2部分：纸管烘干机；
第3部分：纸管整理联合机；
第4部分：螺旋纸带卷管机用环形平带；第5部分：纸管尾丝槽用刃具。
本部分为FZ/T92063的第3部分。本部分按照GB/T1.1-一2009给出的规则起草。本部分由中国纺织工业联合会提出。FZ/T92063.3—2021
本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本部分起草单位：靖江市江宏纸管机械制造有限公司、浙江东润科技有限公司、浙江环龙机器有限公司、平湖市大亚纸管有限公司、桐乡恒益纸塑有限公司、陕西纺织器材研究所、平湖恒隆纸管股份有限公司、安徽荣昊机械刀片有限公司、中国纺织机械协会。本部分主要起草人：付晓艳、侯水利、韩江、钱宏、赵胜杰、宋明华、陈孝英、陈明达、秋黎风、姚林根、吴小荣、陈静、杨慧莉、赵胜胜、朱一鸣、王超、赵玉生、陶学兰、任捷。I
-rKaeerkca-

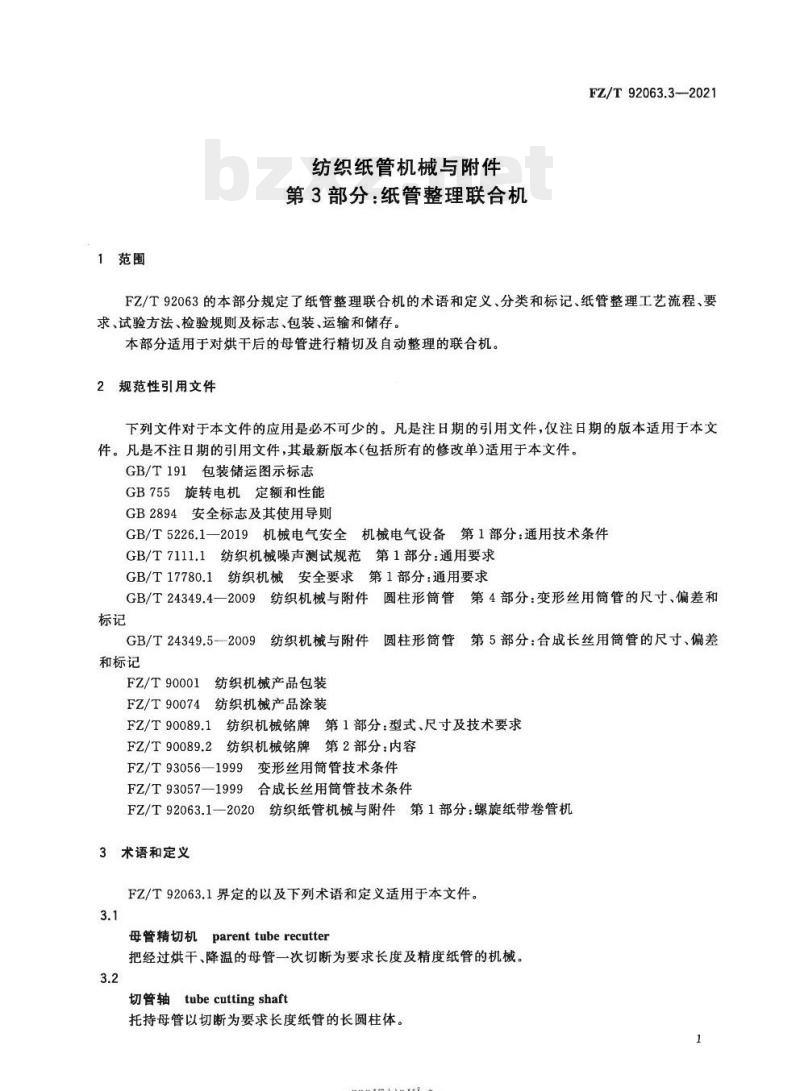

1范围
纺织纸管机械与附件
第3部分：纸管整理联合机
FZ/T92063.3—-2021
FZ/T92063的本部分规定了纸管整理联合机的术语和定义、分类和标记、纸管整理工艺流程、要求、试验方法、检验规则及标志、包装、运输和储存。本部分适用于对烘于后的母管进行精切及自动整理的联合机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB755旋转电机定额和性能
GB2894安全标志及其使用导则
GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件GB/T7111.1纺织机械噪声测试规范第1部分：通用要求GB/T17780.1纺织机械安全要求第1部分：通用要求GB/T24349.4一2009纺织机械与附件圆柱形筒管第4部分：变形丝用筒管的尺寸、偏差和标记
GB/T24349.5---2009纺织机械与附件圆柱形简管第5部分：合成长丝用筒管的尺寸、偏差和标记
FZ/T90001
纺织机械产品包装
FZ/T90074纺织机械产品涂装
FZ/T90089.1纺织机械铭牌第1部分：型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌第2部分：内容FZ/T93056—1999变形丝用筒管技术条件FZ/T93057—1999合成长丝用筒管技术条件FZ/T92063.1-2020纺织纸管机械与附件第1部分：螺旋纸带卷管机3术语和定义
FZ/T92063.1界定的以及下列术语和定义适用于本文件。3.1
母管精切机parenttuberecutter把经过烘干、降温的母管一次切断为要求长度及精度纸管的机械。3.2
切管轴tube cutting shaft
托持母管以切断为要求长度纸管的长圆柱体。1
rKaeerkca-
FZ/T92063.3—2021

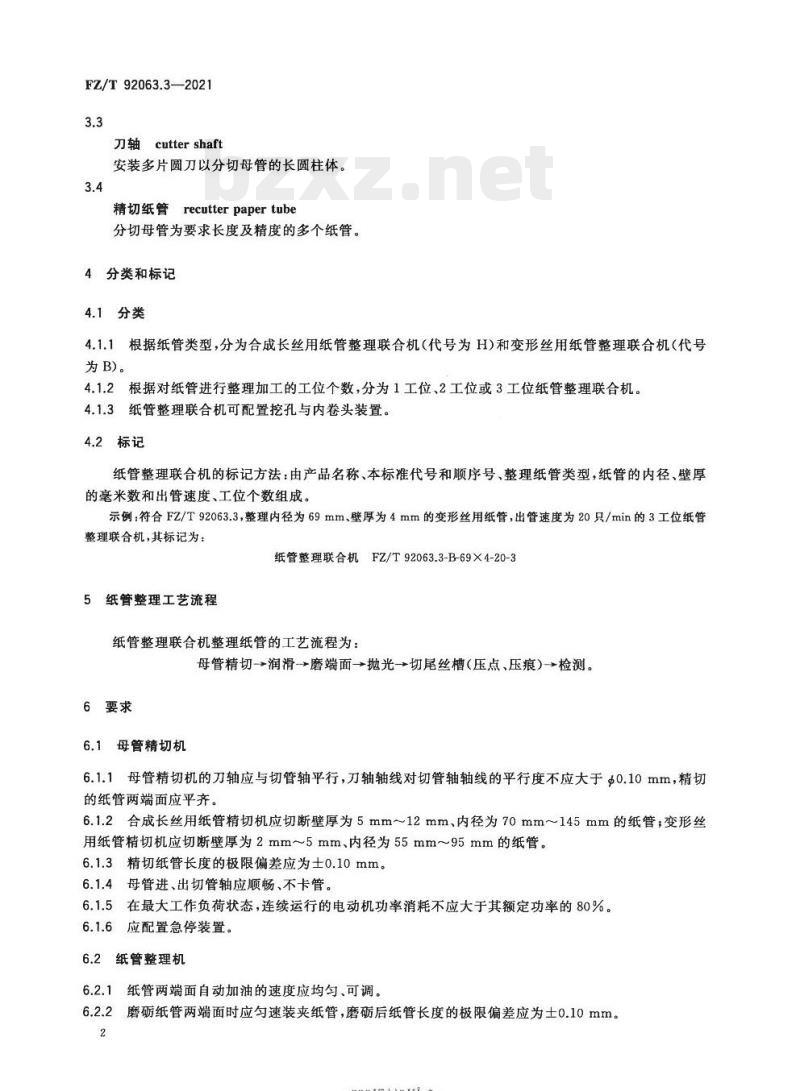

刀轴cuttershaft
安装多片圆刀以分切母管的长圆柱体。3.4
精切纸管recutterpapertube
分切母管为要求长度及精度的多个纸管。4分类和标记
4.1分类
4.1.1根据纸管类型，分为合成长丝用纸管整理联合机（代号为H)和变形丝用纸管整理联合机（代号为B)。
4.1.2根据对纸管进行整理加工的工位个数，分为1工位、2工位或3工位纸管整理联合机。4.1.3纸管整理联合机可配置挖孔与内卷头装置。4.2标记
纸管整理联合机的标记方法：由产品名称、本标准代号和顺序号、整理纸管类型，纸管的内径、壁厚的毫来数和出管速度、工位个数组成。示例：符合FZ/T92063.3，整理内径为69mm、壁厚为4mm的变形丝用纸管，出管速度为20只/min的3工位纸管整理联合机，其标记为：
纸管整理联合机FZ/T92063.3-B-69X4-20-35纸管整理工艺流程
纸管整理联合机整理纸管的工艺流程为：母管精切→润滑→磨端面→抛光→切尾丝槽（压点、压痕）→检测。6要求
6.1母管精切机
6.1.1母管精切机的刀轴应与切管轴平行，刀轴轴线对切管轴轴线的平行度不应大于$0.10mm，精切的纸管两端面应平齐。
6.1.2合成长丝用纸管精切机应切断壁厚为5mm～12mm、内径为70mm~145mm的纸管，变形丝用纸管精切机应切断壁厚为2mm~5mm、内径为55mm~95mm的纸管。6.1.3精切纸管长度的极限偏差应为士0.10mm。6.1.4母管进、出切管轴应顺畅、不卡管。6.1.5在最大工作负荷状态，连续运行的电动机功率消耗不应大于其额定功率的80%。5应配置急停装置。
6.2纸管整理机
6.2.1纸管两端面自动加油的速度应均匀、可调。6.2.2磨砺纸管两端面时应匀速装夹纸管，磨砺后纸管长度的极限偏差应为士0.10mm。2
rKaeerkAca-
FZ/T92063.3—2021

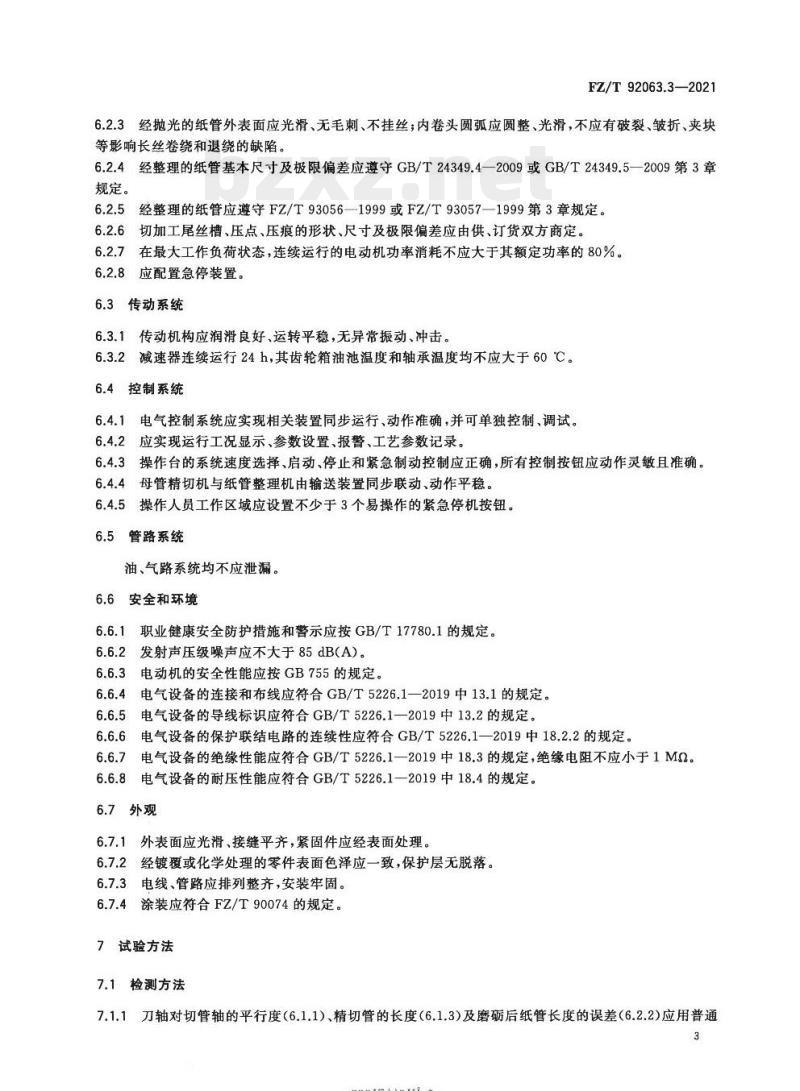

6.2.3经抛光的纸管外表面应光滑、无毛刺、不挂丝；内卷头圆弧应圆整、光滑，不应有破裂、皱折、夹块等影响长丝卷绕和退绕的缺陷。6.2.4经整理的纸管基本尺寸及极限偏差应遵守GB/T24349.4—2009或GB/T24349.5—2009第3章规定。
6.2.5经整理的纸管应遵守FZ/T930561999或FZ/T93057—1999第3章规定。6.2.6切加工尾丝槽、压点、压痕的形状、尺寸及极限偏差应由供、订货双方商定。6.2.7在最大工作负荷状态，连续运行的电动机功率消耗不应大于其额定功率的80%。6.2.8应配置急停装置。
传动系统
传动机构应润滑良好、运转平稳，无异常振动、冲击。6.3.1
6.3.2减速器连续运行24h，其齿轮箱油池温度和轴承温度均不应大于60℃。6.4控制系统
6.4.1电气控制系统应实现相关装置同步运行、动作准确，并可单独控制、调试。6.4.2应实现运行工况显示、参数设置、报警、工艺参数记录。6.4.3操作台的系统速度选择、启动、停止和紧急制动控制应正确，所有控制按钮应动作灵敏且准确。6.4.4母管精切机与纸管整理机由输送装置同步联动、动作平稳6.4.5操作人员工作区域应设置不少于3个易操作的紧急停机按钮。6.5管路系统
油、气路系统均不应泄漏。
6.6安全和环境
6.6.1职业健康安全防护措施和警示应按GB/T17780.1的规定。6.6.2发射声压级噪声应不大于85dB(A)。6.6.3电动机的安全性能应按GB755的规定。6.6.4电气设备的连接和布线应符合GB/T5226.1—2019中13.1的规定。6.6.5电气设备的导线标识应符合GB/T5226.1一2019中132的规定。6.6.6电气设备的保护联结电路的连续性应符合GB/T5226.1一2019中18.2.2的规定。6.6.7电气设备的绝缘性能应符合GB/T5226.1-2019中18.3的规定，绝缘电阻不应小于1MQ。6.6.8电气设备的耐压性能应符合GB/T5226.1—2019中18.4的规定。6.7外观下载标准就来标准下载网
6.7.1外表面应光滑、接缝平齐，紧固件应经表面处理。6.7.2经镀覆或化学处理的零件表面色泽应一致，保护层无脱落。6.7.3电线、管路应排列整齐，安装牢固。6.7.4涂装应符合FZ/T90074的规定。7试验方法
7.1检测方法
7.1.1刀轴对切管轴的平行度（6.1.1)、精切管的长度（6.1.3)及磨砺后纸管长度的误差（6.2.2)应用普通3
-riKacerKAca-
FZ/T92063.3—2021
计量器具测量。
7.1.2电动机功率消耗（6.1.56.2.7)应用功率表检测。7.1.3减速器齿轮箱油池温度和轴承温度（6.3.2)应用最小分度值不大于0.5℃的红外线测温仪，分别在减速箱壳体上和轴承座上测量。7.1.4噪声（6.6.2)应按GB/T7111.1的规定检测。7.1.5电动机的安全性能（6.6.3)应按GB755的规定检测。7.1.6电气设备的保护联结电路的连续性（6.6.6)应用接地电阻测试仪检测。7.1.7电气设备的绝缘性能（6.6.7)应用500V兆欧表检测。电气设备的耐压性能（6.6.8)应用耐压试验仪检测。7.1.8
纸管整理联合机的涂装（6.7.4)应按FZ/T90074的规定检测。7.1.10其他要求应用手感、目测。7.2空车运转试验
7.2.1试验条件应符合：
a）电源电压为（380土38)V、频率为（50士0.5)Hz；b）母管精切机、纸管整理机运行状况良好、动作准确可靠，单独连续运行无异常；对母管精切机和纸管整理机进行联动调试，对运行稳定性、同步性进行调整；c）
安全装置、急停装置灵敏有效；纸管整理联合机的工况和系统温度稳定；e)
按最高工作转速运行。
2试验时间：不应少于4h。
检验项目：6.1.6，6.2.1，6.2.8，6.3~6.67.3工作负荷试验
7.3.1试验条件应符合：
工作环境的要求：
1）室内温度：20℃～40℃；
2）相对湿度：（65土5)%。
b）电源按7.2.1a)的规定；
空车运转试验合格后，根据生产品种的工艺要求调整纸管整理联合机的工艺参数。c
7.3.2试验时间：不应少于24h。7.3.3检验项目：6.1～6.5，6.6.2。8检验规则
纸管整理联合机应通过安装、联动调试、空车运转试验、工作负荷试验，能连续制造合格的纸管产品，方可作为合格品交付订货方。9标志、包装、运输和储存
9.1标志
9.1.1包装储运图示标志应按GB/T191的规定。9.1.2铭牌应按FZ/T90089.1和FZ/T90089.2的规定。4
-rKaeerkca-
安全标志应按GB2894的规定。
9.2包装
包装应按FZ/T90001的规定。
3运输
FZ/T92063.3—-2021
长途运输的纸管整理联合机应采用硬质直方体运输包装箱，在装卸过程中应按规定的位置起吊和规定的朝向放置，运输中不应倾斜或改变方向。9.4储存
纸管整理联合机应包装完好地存放在无腐蚀性介质、干燥、通风的环境中，1年内应符合本部分规定。
-riKaeerkca-
