【QB轻工标准】 剪切钳斜嘴钳

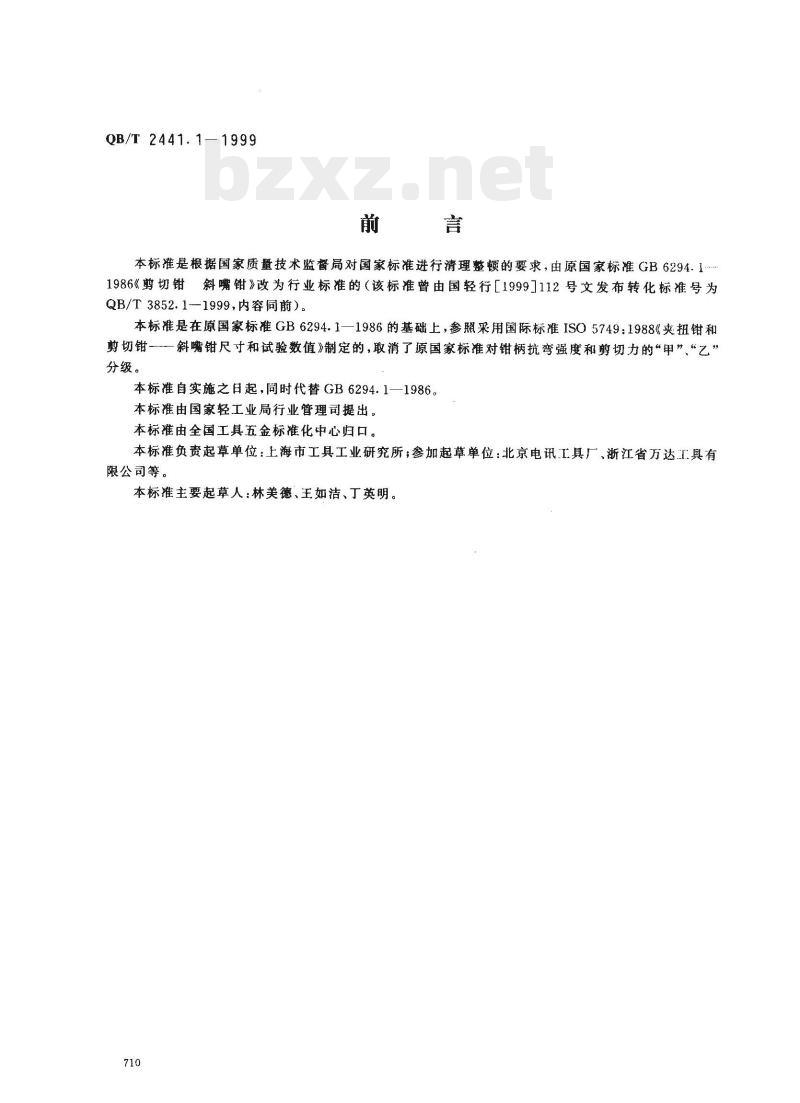

QB/T 2441.1-1999 前言 本标准是根据国家质量技术监督局对国家标准进行清理整顿的要求，由原国家标准GB 6294.1-1986《剪切钳斜嘴钳》改为行业标准（该标准曾由国轻行［1999］112号文发布，标准号为QB/T 3852.1-1999，内容同前）。本标准是在原国家标准GB 6294.1-1986的基础上，参照采用国际标准ISO 5749:1988《夹扭钳和剪切钳——斜嘴钳尺寸和试验数值》制定的，取消了原国家标准对钳柄抗弯强度和剪切力的“甲”“乙”分级。 本标准自实施之日起，同时代替GB 6294.1-1986。本标准由国家轻工业局行业管理司提出。本标准由全国工具五金标准化中心归口。本标准负责起草单位：上海市工具工业研究所；参加起草单位：北京电讯工具厂、浙江省万达有限公司等。 本标准主要起草人：林美德、王如洁、丁英明。 中华人民共和国轻工行业标准 剪切钳 斜嘴钳 1 范围 本标准规定了斜嘴钳的产品分类、技术要求、试验方法。本标准适用于斜嘴钳。当产品有特殊要求时，可不受本标准限制。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 6290-1999 夹扭钳和剪切钳通用技术条件 GB/T 6291-1999 夹扭钳和剪切钳试验方法 3 产品分类 3.1 型式 斜嘴钳的型式如图1所示。 3.2 基本尺寸 斜嘴钳的基本尺寸按表1规定。 表1 基本尺寸 | L (mm) | 125±6 | 140±7 | 160±8 | 180±9 | 200±10 | | Lgmax (mm) | 18 | 20 | 22 | 25 | 28 | | 尺寸2 (mm) | 80 | 90 | 100 | 112 | 125 | | 尺寸3 (mm) | 22 | 25 | 28 | 32 | 36 | 注：用户对尺寸另有要求时，可协议决定。 3.3 标记示例 产品的标记应由产品名称、规格和标准号组成。200mm的斜嘴钳标记示例：斜嘴钳 200mm 4 技术要求 4.1 抗弯强度 斜嘴钳的抗弯强度必须符合表2的规定。 表2 抗弯强度 | L (mm) | 125 | 140 | 160 | 180 | 200 | | Wt (mm) | 80 | 90 | 100 | 112 | 125 | | 载荷 F (N) | 800 | 900 | 1000 | 1120 | 1250 | | 试验钢丝直径 D (mm) | 1.0 | 1.6 | 1.6 | 1.6 | 1.6 | 4.2 剪切性能 4.2.1 斜嘴钳的剪切性能必须符合表3的规定。 表3 剪切性能 | L (mm) | 125 | 140 | 160 | 180 | 200 | | Lt (mm) | 80 | 90 | 100 | 112 | 125 | | 最大剪切力 F (N) | 450 | 450 | 450 | 450 | 450 | 4.2.2 斜嘴钳应能顺利地剪切有色金属丝。 4.3 斜嘴钳的其他技术要求按GB/T 6290的规定。 5 试验方法 斜嘴钳的试验方法按GB/T 6291的规定。
