【QB轻工标准】 鞋底材料动态防水性能的测定

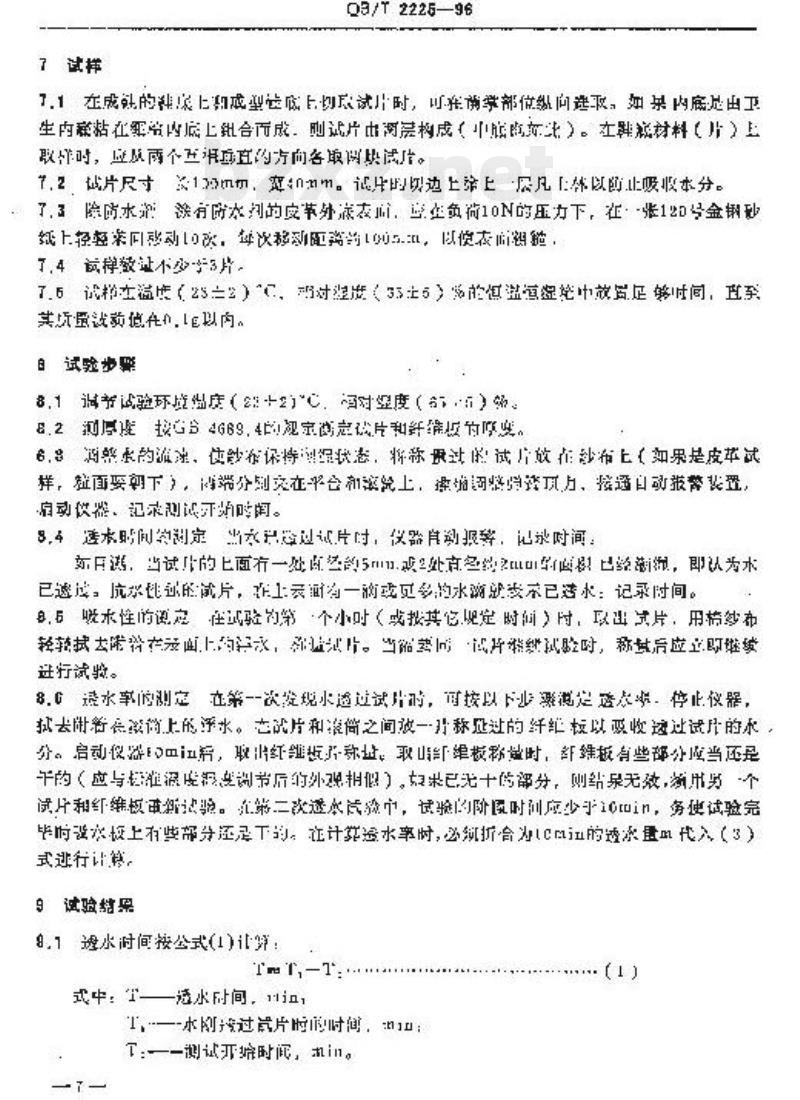

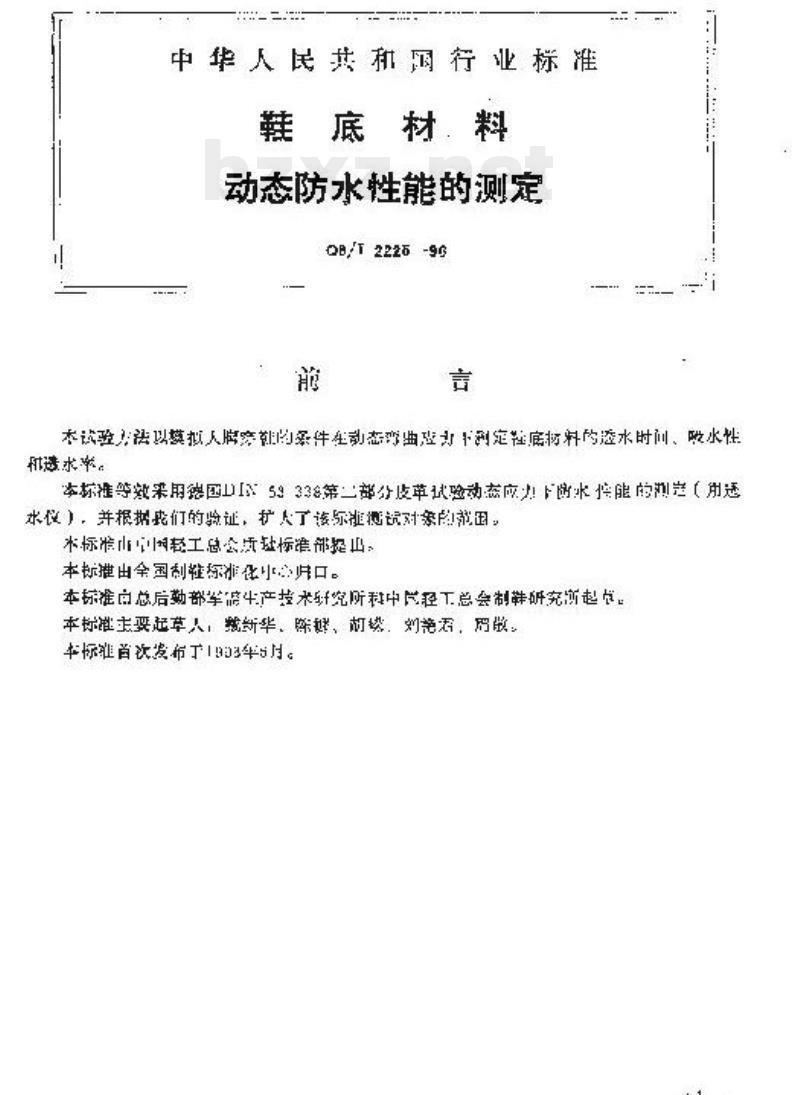

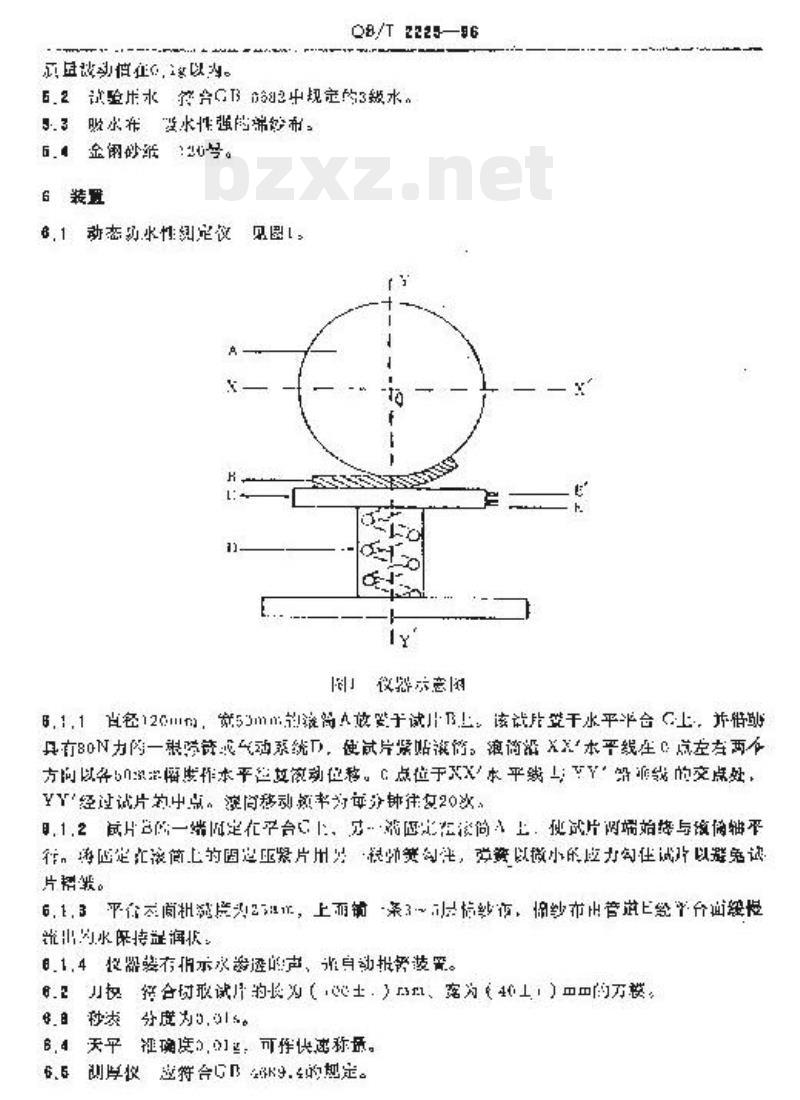

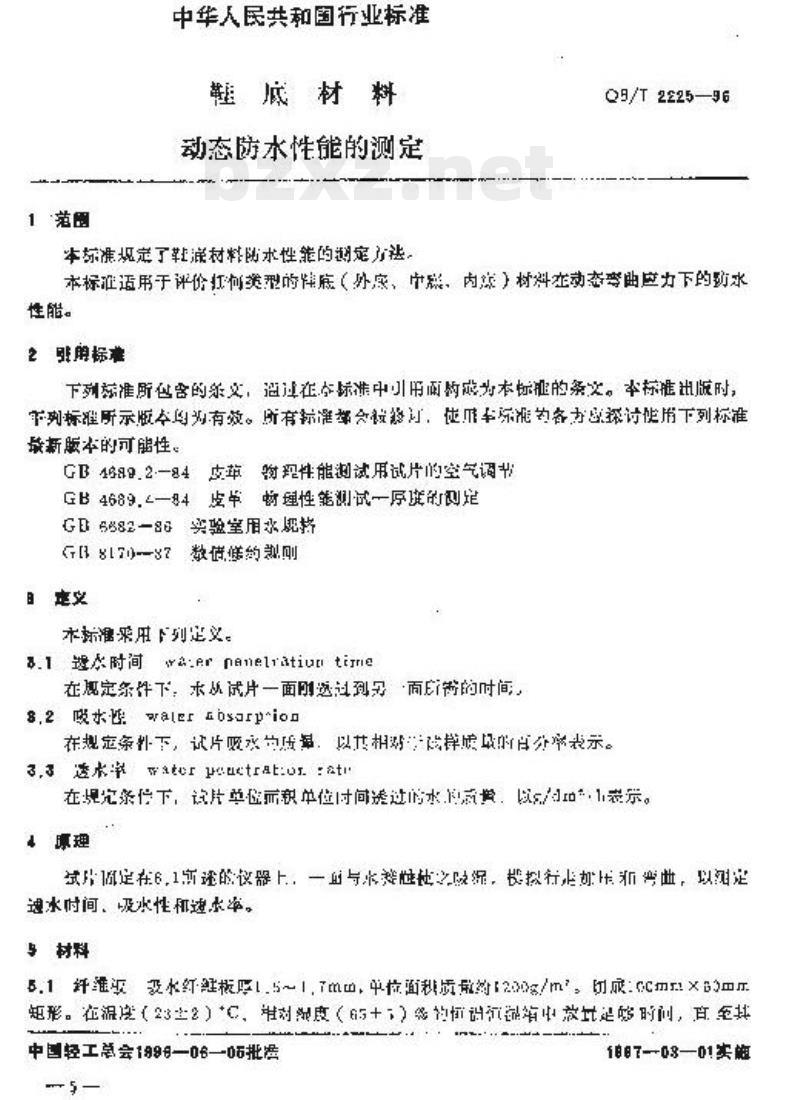

QB/T 2226-96 中华人民共和国行业标准 鞋底材料 动态防水性能的测定 1996-06-06发布 1996-03-01实施 本试验方法以模拟人步行时鞋底的弯曲状态，在动态弯曲过程中测定鞋底材料的透水时间、吸水性和透水率。 本标准等效采用德国 DIN 53933 第二部分关于动态防水性能的测试要求，并根据我们的验证，扩大了该测试方法的适用范围。本标准由中国轻工总会标准部提出，并由全国制鞋行业标准化技术委员会归口。本标准由中国轻工总会制鞋研究所起草，新华、陈凡、郝燃、刘艳君等编写，车标准首次发布。 1 范围 本标准规定了鞋底材料防水性能的测定方法，本标准适用于评价何种类型的鞋底（外底、中底、内床）材料在动态弯曲应力下的防水性能。 2 引用标准 下列文件中的内容适用于本标准中的相关条款，其标识符号相同，适用于本标准何时变为现行版本。所有标准即使将来被修订，其内容也可能包含或涉及本标准的相关条款。 GB 4889.2-84 皮革物理性能测试用试片的空气调节 GB 4689-84 皮革物理性能测试 第一部分：吸水性 GB 6682-86 实验室用水规格 3 术语和定义 本标准采用下列定义： a.1 透水时间 (water penetration time)：在规定条件下，试片一面刚滴到另一面所花费的时间。 a.2 吸水性 (water absorption)：在规定条件下，试片吸水质量的增量占原质量的分率，以百分比表示。 a.3 透水率 (water permeability)：在规定条件下，试片单位面积单位时间透过水的量，以 $cm^3/(cm^2·s)$ 表示。 4 原理 在规定的条件下，通过模拟鞋底受弯曲应力的动态过程，测量试片的透水时间、吸水性和透水率。 5 试样 5.1 试样厚度应为 1.5~1.7mm，面积为 50mm $ imes$ 30mm 的矩形。在温度（23 $pm$ 2）℃，相对湿度（65 $pm$ 5）% 的条件下进行调节，直至其质量稳定。 5.2 试验用水应符合 GB 32 中规定的 3 级水。 5.3 试片表面应保持清洁，无油污。 5.4 试样应使用 20 号金钢砂纸进行处理。 6 装置 6.1 动态防水性能测定仪 6.1.1 试片长 50mm，宽 30mm，放置于试片架上。该试片水平放置在平台 C 上，并通过 80N 的力通过气动系统使试片紧贴平台。试片沿 X 轴线在 C 平面左右各 5mm 的范围进行往复运动，运动点位于 X 轴线与 Y 轴线的交点。移动频率为每分钟 20 次。试片的一端固定在平台 5 上，另一端通过气动系统与试片端保持紧密接触，以避免试片产生褶皱。 6.1.2 装置应具有自动记录透水时间的装置。 6.1.3 计时器的分度值为 0.1s。 6.4 天平：准确度应为 0.01g，可用于称量试片。 6.5 试样厚度应符合 5.1 的规定。 7 试样准备 7.1 试样应从成型后的鞋底或鞋底材料上切取。如果是复合材料（如内底由多层材料组合而成），则应取两层材料的组合试样。取样时，应在材料的径向方向上各取一块试样。 7.2 试片尺寸应为 50mm $ imes$ 30mm，厚度应符合 5.1 的要求。 7.3 对于表面有防水涂层的试样，应在 10N 的压力下，在 20 号金钢砂纸上轻轻研磨 10 次，每次研磨后需清理表面。 7.4 试样数量不少于 5 片。 7.5 试样在试验前应在（23 $pm$ 2）℃，相对湿度（65 $pm$ 5）% 的条件下调节，直至其质量变化在规定范围内。 8 试验步骤 8.1 试样调节：按照 5.1 的要求进行调节。 8.2 测厚：按 GB 4889.2 的规定测量试样厚度。 8.3 试验开始：将试样置于动态防水性能测定仪上，保持纱布处于润湿状态，将称重过的试样放在纱布上，确保试片平整地接触在设备上，开启自动报警装置和计时器，开始记录测试。 8.4 透水时间记录：当水透过试片时，仪器报警，记录时间。当试样上面出现水渍且面积约为 5mm $ imes$ 5mm 时，即认为水已透过。记录时间 $T$。若试样未透水，则记为无效。 8.5 吸水率测定：在第 1 次透水后，停止仪器，拭去试片表面多余的水分，称量试片质量。待试样完全冷却后，再次称重，以此计算吸水率。 8.6 透水率测定：在试样完全透水后，停止仪器，记录透水时间。记录试样在透水前后的质量变化，计算透水率 $R$。 9 试验结果 9.1 透水时间 $T$ 按公式 (1) 计算： $T = (T_2 - T_1) / n$ 式中：$T$ 为平均透水时间，$T_2$ 为最后一次透水的时间，$T_1$ 为第一次透水的时间，$n$ 为试验次数。 9.2 吸水性 $P$ 按公式 (2) 计算： $P = rac{m_2 - m_1}{m_1} imes 100%$ 式中：$P$ 为吸水性，$m_2$ 为吸水后的试片质量，$m_1$ 为试样初始质量。 9.3 透水率 $R$ 按公式 (3) 计算： $R = rac{V}{A cdot t}$ 式中：$R$ 为透水率，$V$ 为水的体积，$A$ 为试片面积，$t$ 为透水时间。 9.4 $T$、$P$、$R$ 均计算算术平均值。$T$ 的有效数字约到整数，$P$、$R$ 的有效数字约到小数点后一位。 10 试验报告 10.1 报告应包括：试样名称、厚度、取样部位、检测依据、检验项目、试验条件、检验结果等。 10.2 检验结果应明确标注。 10.3 若试样经过特殊处理（如吸水性测试的时间要求等），应在报告中予以说明。
