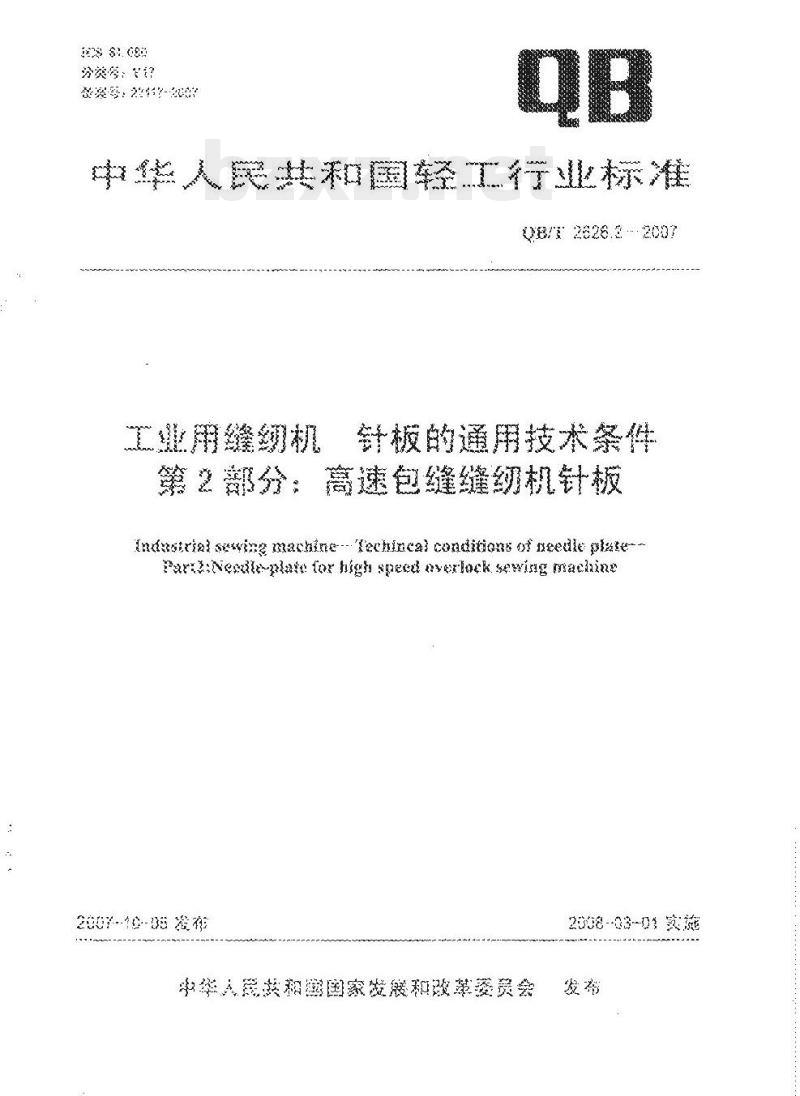

【QB轻工标准】 工业用缝纫机针板的通用技术条件第⒉部分:高速包缝缝纫机针板

QB/T 2626.2-2007.

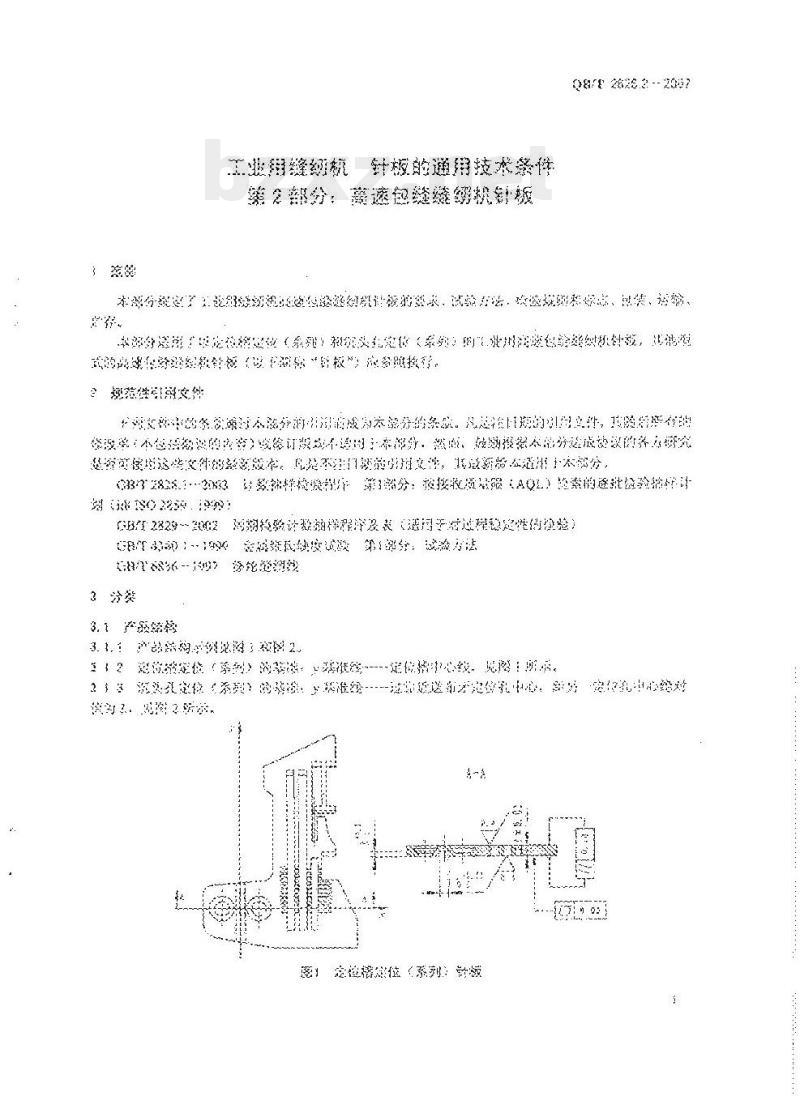

1范围
QB/T 2626.2规定了工业用缝纫机高速包缝缝纫机针板的要求、试验方法、检验规则和标志、包装、运输、贮存。
QB/T 2626.2适用于以定位梢定位（系列）和沉头孔定位.（系列）的工业用高遫包缝缝纫机针板，其他型式的高速包缝缝纫机针板（以下简称“针板”)应参照执行。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注H期的引闭文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本部分。
GB/T 2828.1—-2003计数抽样检验程序第1部分:按接收质敏限（AQL）检索的逐批检验抽样认划( idt ISO 2859: 1999)
GB/T 2829-2002周期检验计数抽样程序及表〈适用于对过程稳定性的检验)GB/T 4340.1一1999金属维氏硬度试验第1部分:试验方法
GB/T 6836-1997涤纶缝纫线
3分类
3.1产品结构
3.1.1产品结构示例见图1和图2。
3.1.2定位槽定位（系列）的t准: y基准线---定位槽中心线，见图1所示。

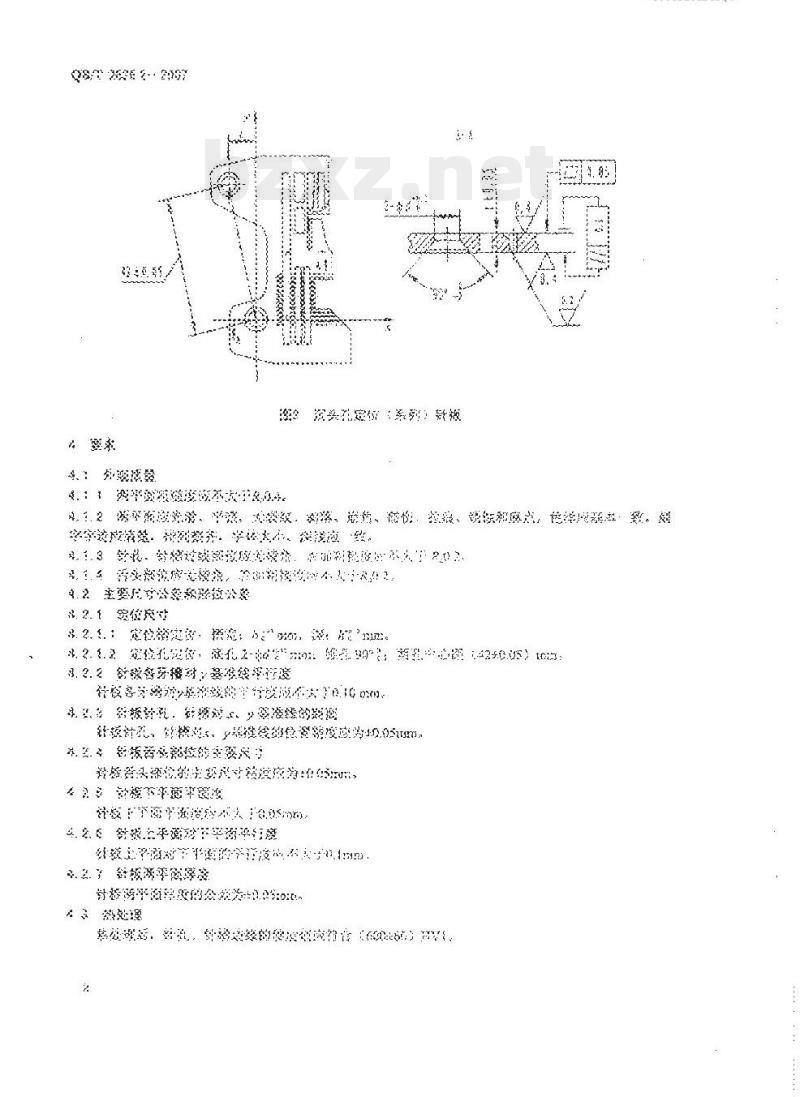

3.1.3沉头孔定位（系列）的基准: y基准线--过靠近送布牙定位孔中心，距另‘定位孔中心绝对值为L，见图2所示。
