【QB轻工标准】 剪切钳顶切钳

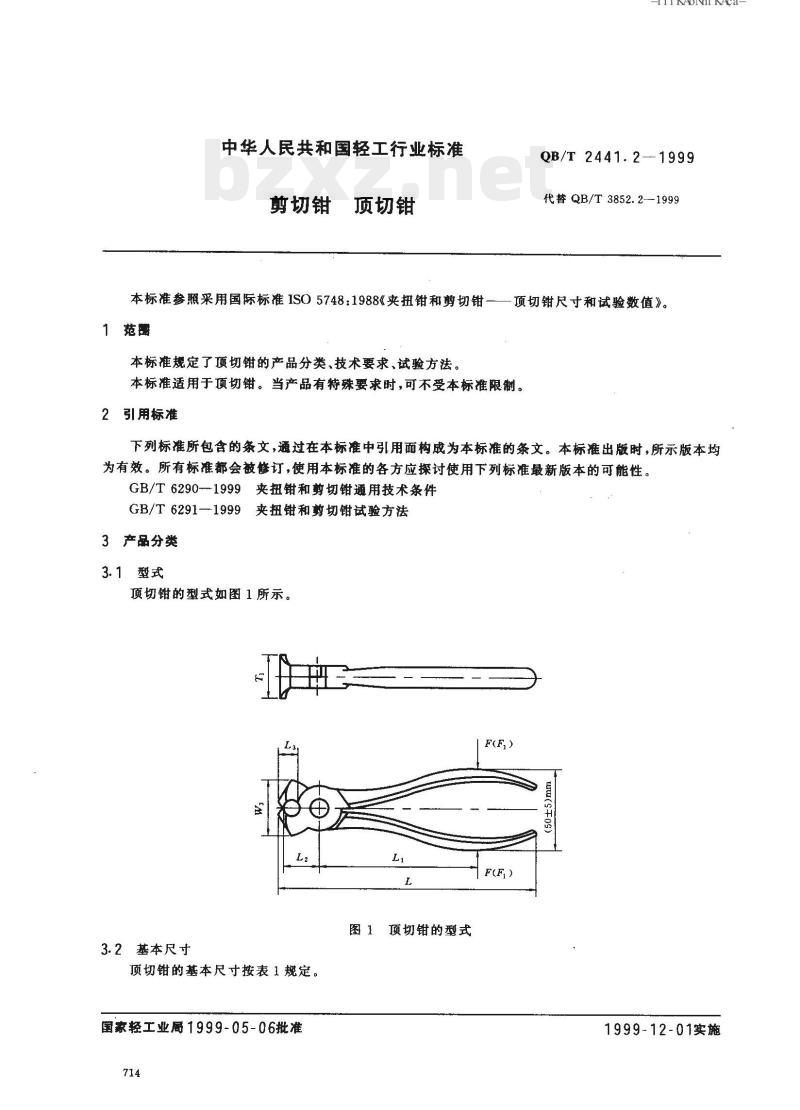

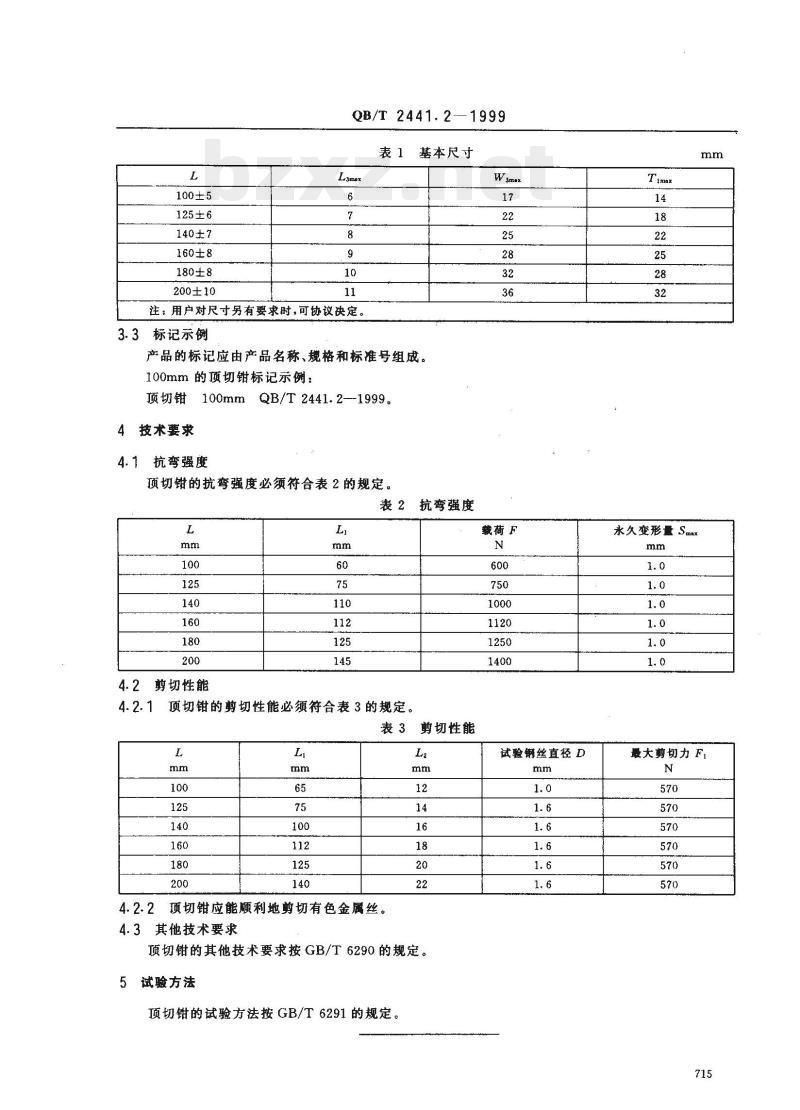

QB/T 2441.2-1999 中华人民共和国轻工行业标准 剪切钳 顶切钳 （代替 QB/T 3852.2-1999） 前言 本标准是根据国家质量技术监督局对国家标准进行清理整编的要求，由原国家标准 GB 6294.2-1986《剪切钳 顶切钳》改为行业标准的（该标准曾由国轻行［1999］112号文发布，标准号为 QB/T 3852.2-1999，内容同前）。本标准是在原国家标准 GB 6294.2-1986 的基础上，参照采用国际标准 ISO 5748:1988《夹扭钳和剪切钳——顶切钳尺寸和试验数值》制定的，取消了原国家标准对钳柄抗弯强度和剪切力的“甲”“乙”分级。 自本标准实施之日起，原国家标准 GB 6294.2-1986《剪切钳 顶切钳》废止。本标准由国家轻工业局行业管理司提出。本标准由全国工具五金标准化中心归口。 本标准负责起草单位：上海市工具工业研究所；参加起草单位：北京电讯工具厂、浙江省万达工具有限公司等。 本标准主要起草人：林美德、王如洁、丁英明。 1 范围 本标准规定了顶切钳的产品分类、技术要求、试验方法。本标准适用于顶切钳。当产品有特殊要求时，可不受本标准限制。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 6290-1999 夹扭钳和剪切钳通用技术条件 GB/T 6291-1999 夹扭钳和剪切钳试验方法 3 产品分类 3.1 型式 顶切钳的型式如图 1 所示。 3.2 基本尺寸 顶切钳的基本尺寸按表 1 规定。 表 1 基本尺寸 | L (mm) | L3 (mm) | L6 (mm) | | :--- | :--- | :--- | | 100±5 | 60 | 12 | | 125±6 | 75 | 14 | | 140±7 | 110 | 16 | | 160±8 | 112 | 18 | | 180±8 | 125 | 20 | | 200±10 | 145 | 22 | 注：用户对尺寸另有要求时，可协议决定。 3.3 标记 产品的标记应由产品名称、规格和标准号组成。100mm 的顶切钳标记示例：100mm 顶切钳。 4 技术要求 4.1 抗弯强度 顶切钳的抗弯强度必须符合表 2 的规定。 表 2 抗弯强度 | L (mm) | L3 (mm) | L6 (mm) | L7 (mm) | | :--- | :--- | :--- | :--- | | 100 | 12 | 14 | 1.0 | | 125 | 14 | 18 | 1.0 | | 140 | 16 | 22 | 1.0 | | 160 | 18 | 25 | 1.0 | | 180 | 20 | 28 | 1.0 | | 200 | 22 | 32 | 1.0 | 4.2 剪切性能 4.2.1 顶切钳的剪切性能必须符合表 3 的规定。 表 3 剪切性能 | L (mm) | L6 (mm) | 试验丝直径 D (mm) | 最大剪切力 Fmax (N) | | :--- | :--- | :--- | :--- | | 100 | 65 | 1.0 | 570 | | 125 | 75 | 1.6 | 570 | | 140 | 100 | 1.6 | 570 | | 160 | 112 | 1.6 | 570 | | 180 | 125 | 1.6 | 570 | | 200 | 140 | 1.6 | 570 | 4.2.2 顶切钳应能顺利地剪切有色金属丝。 4.3 其他技术要求 顶切钳的其他技术要求按 GB/T 6290 的规定。 5 试验方法 顶切钳的试验方法按 GB/T 6291 的规定。
