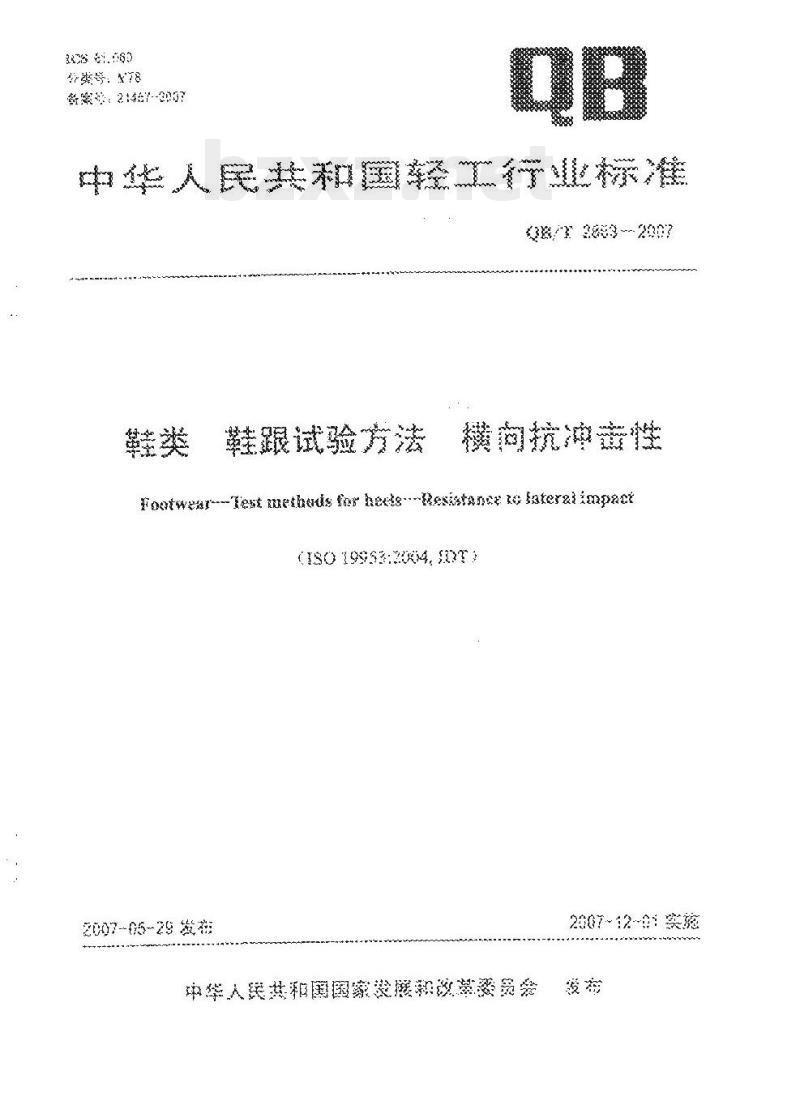

【QB轻工标准】 鞋类鞋跟试验方法横向抗冲击性

QB/T 2863-2007.

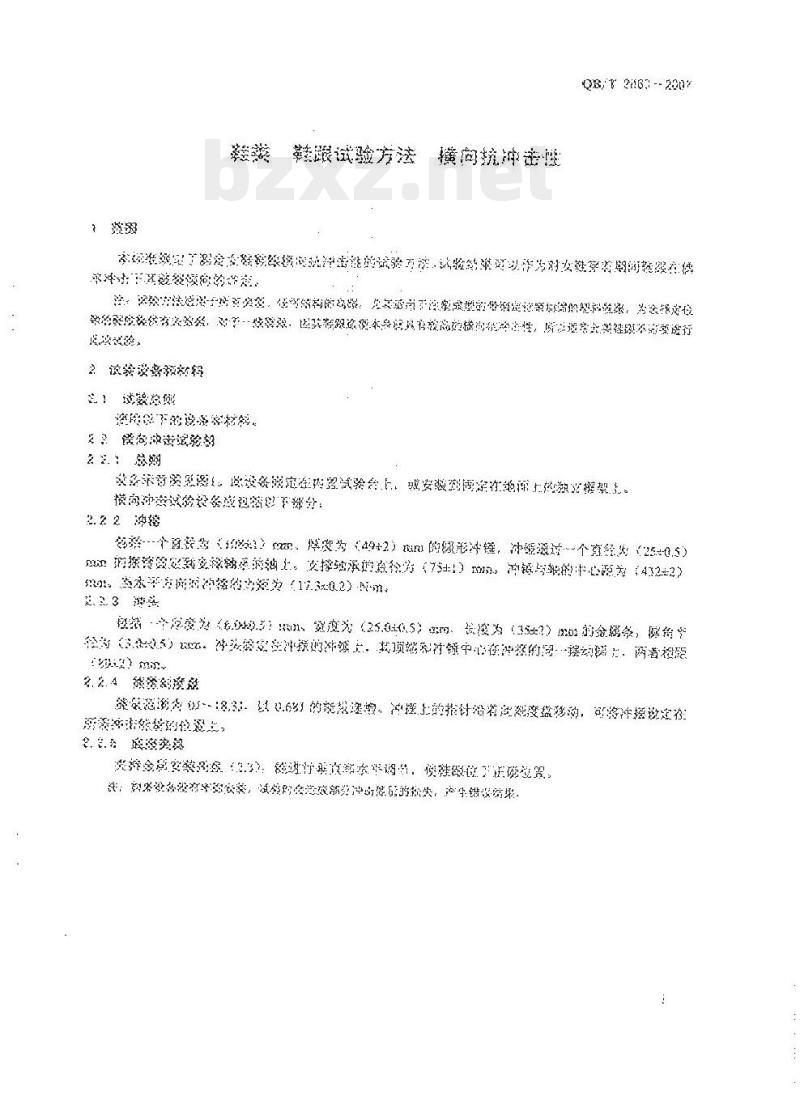

1范围
QB/T 2863规定了测定女鞋鞋跟横向抗冲击性的试验方法。试验结果可以作为对女鞋穿着期间鞋跟在偶尔冲击下其破裂倾向的评定。
注:试验方法适用于所有类型、任何结构的高跟，尤其适用于注塑成型的带钢定位销加固的塑料鞋跟，为选择定位销的硬度提供有关数据。对于---些鞋跟，因其鞋跟造型本身就具有较高的横向抗冲击性，所以通常此类鞋跟不需要进行此项试验。
2试验设备和材料
2.1 试验总则
使用以下的设备和材料。
2.2横向冲击试验机
2.2.1总则

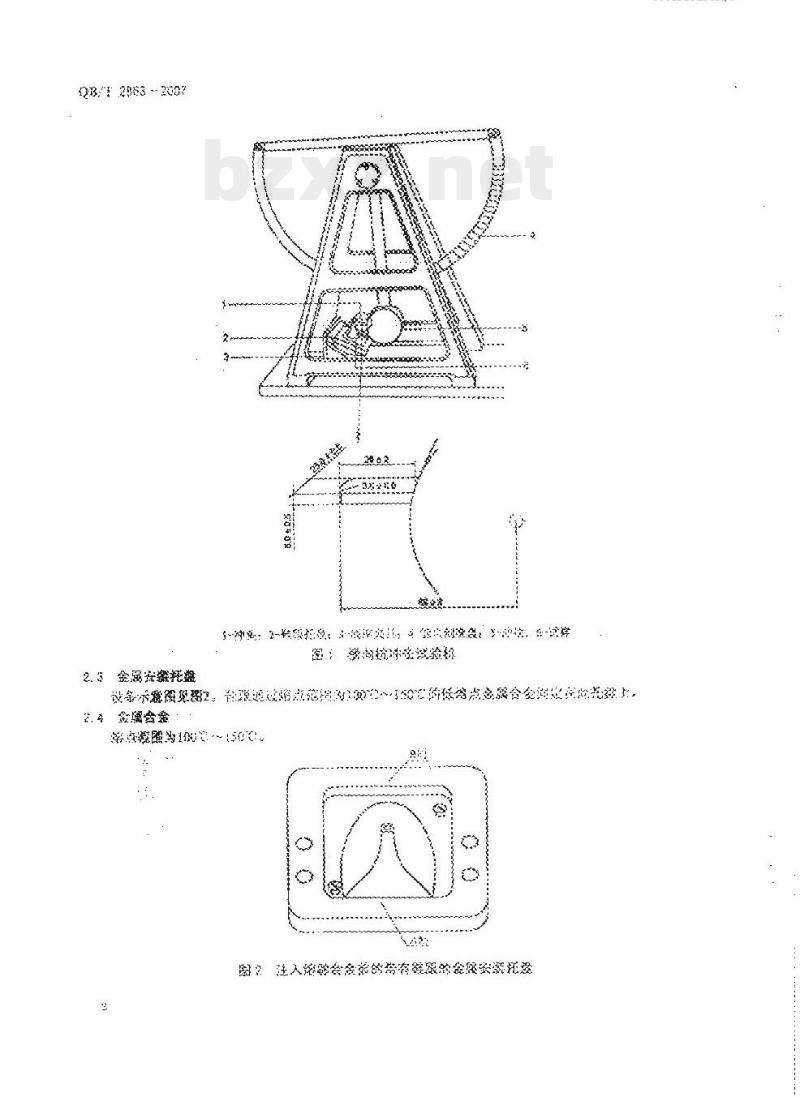

设备示意图见图1。此设备固定在内置试验台上，或安装到固定在地面上的独立框架上。横向冲击试验设备应包括以下部分:
2.2.2冲摆
包括一个直径为（10841）mm、厚度为(49土2) mm的圆形冲锤，冲锤通过一个直径为（2510.5)mm 的摆臂固定到支撑轴承的轴上。支撑轴承的直径为（75土1) mm。冲锤与轴的中心距为(432±2)mm。当水平方向时冲摆的力矩为(17.3士0.2）Nm。
2.2.3 冲头
包括一个厚度为（6.00.5)mm、宽度为〈25.010.5）mm、长度为(35土2)mm的金属条，圆角半径为(3.0土0.5) mm。冲头固定在冲摆的冲锤上，其顶端和冲锤中心在冲摆的同一摆动圆上，两者相距( 89土2)mm。
2.2.4 能量刻度盘
能量范围为OJ~18.3J，以0.68J的能量递增。冲摆上的指针沿着此刻度盘移动，可将冲摆设定在所需冲击能量的位置上。
2.2.5底座夹具
夹持金属安装托盘〈2.3)，能进行垂直和水平调节，使鞋跟位于正确位置。
