【QB轻工标准】 工业用缝纫机单针直线平缝缝纫机线迹收紧率的测试方法

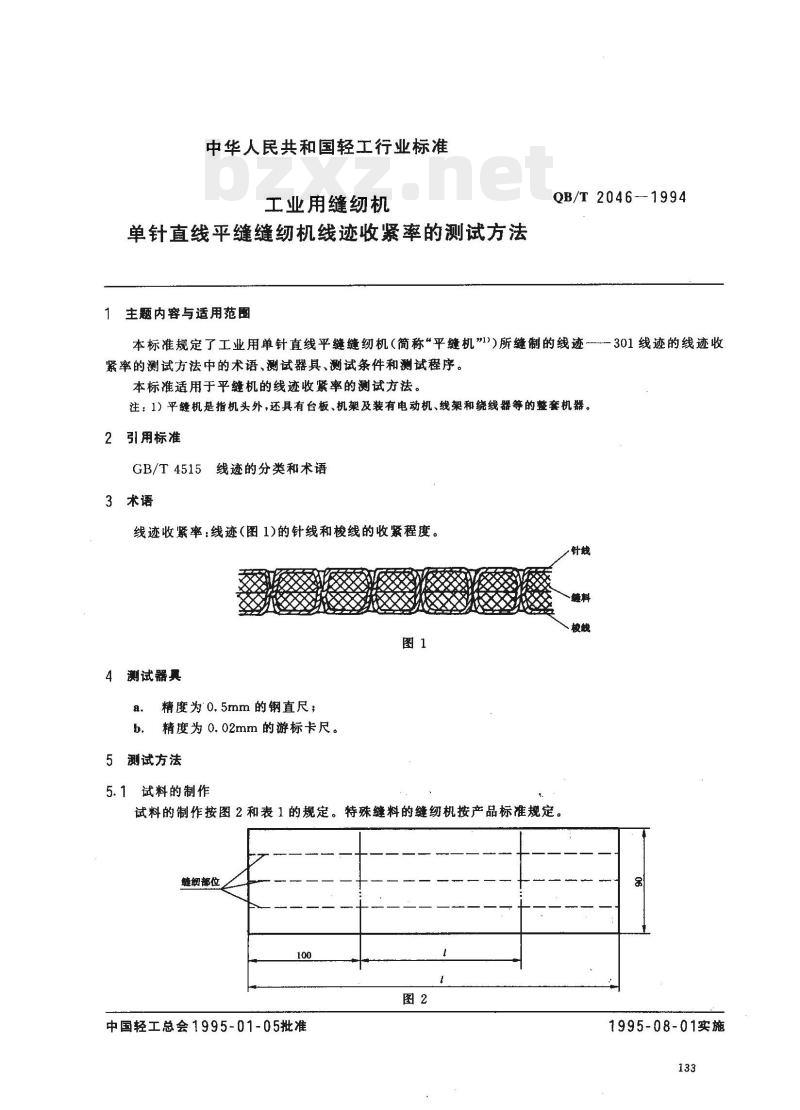

中华人民共和国轻工行业标准 工业用缝纫机 单针直线平缝缝纫机线迹收紧率的测试方法 QB/T 2046-1994 1 范围 本标准规定了工业用单针直线平缝缝纫机（简称“平缝机”）所缝制的线迹收紧率的测试方法中的术语、测试器具、测试条件和测试程序。本标准适用于平缝机的线迹收紧率的测试方法。 注：1）平缝机是指机头外，还具有台板、机架及装有电动机、线架和绕线器等的整套机器。 2 引用标准 GB/T 4515 线迹的分类和术语 3 术语 线迹收紧率：线迹（见图1）的针线和梭线的收紧程度。 4 测试器具 a. 精度为0.5mm的钢直尺； b. 精度为0.02mm的游标卡尺。 5 测试方法 5.1 试料的制作 试料的制作按图2和表1的规定。特殊缝料的缝纫机按产品标准规定。 表1 缝料及参数规定 | 缝料及层数 | 最大线迹(mm) | 缝纫速度 | 缝纫行数 | 试样长度(mm) | 采样区间长度(mm) | | :--- | :--- | :--- | :--- | :--- | :--- | | 中平布 2层 | 2, 4 | 最高缝速的90% | 3 | 300 | 100 | | 中平布 4层 | 2, 4 | 最高缝速的40% | 3 | 350 | 150 | | 厚料 (最大线迹5.5mm以下) | 2, 4 | 最高缝速的90% | 3 | 350 | 150 | | 厚料 (最大线迹7mm以下) | 2, 4 | 最高缝速的40% | 3 | 400 | 200 | | 厚料 (最大线迹9mm以下) | 2.5, 5, 3, 6, 4, 8 | 最高缝速的80% 或 40% | 3 | - | - | | 细帆布 6层 | 2, 4 | 最高缝速的80% 或 40% | 3 | - | - | 注：被测缝纫机如达不到规定的线迹长度，则选用该机能够达到最大的线迹长度。 5.2 测试条件 5.2.1 缝纫机应安装正确，运转（包括启动和制动）正常，操作灵活。在缝纫时不应有跳针、断针和浮线等缺陷。 5.2.2 测试的缝纫速度按表1规定。试样正式缝纫前允许调节压脚压力、针线和梭线的张力、线迹长度，不允许调节其他机构。 5.2.3 使用产品标准规定的缝线和机针。 5.3 测试程序 5.3.1 按图2的缝纫部位在试样上缝纫3行线缝。其操作应符合以下缝纫条件： a. 将试料放入压脚下，放下压脚，启动缝纫机，在采样区域全程内缝纫速度应达到表1的规定，其缝纫速度允许3%的误差。 b. 从试料的前端缝至后端时，对试样只能起导向作用，不得对试料施加送料方向的外力。 5.4 测量及计算方法 5.4.1 试样厚度的测定 在图2的各组试样采样区间内测量5个部位的厚度，求取它的平均值（取到小数点后2位）。 5.4.2 针线和梭线长度的测定 a. 把按照5.3.1条缝纫后的试样放在平台上，在自然状态下在图2的采样区内选取20个线迹，在确定选取的部位上划二条线，第一条线划在第1针孔与第2针孔中间，第二条线划在第21针孔与第22针孔中间，然后如图3所示将试样剪成被测样本。按上述方法每种规格做3件。 b. 为了容易地拆下缝线，应在缝纫部位附近剪去多余缝料，但注意不要损伤缝线，然后，从试样上轻轻地取出针线和梭线。 c. 用手指轻轻地按着缝线，使缝线笔直但不要拉伸它，然后用0.5mm精度的钢直尺测量针线和梭线的长度。 5.4.3 计算方法 a. 按式(1)计算线耗率，并取3块试料线耗率的平均值（到整数位为止）。 $\alpha = \frac{L_a + L_b}{2nT} \times 100$ 式中：$\alpha$ ——线耗率,%; $L_a$ ——针线的长度,mm; $L_b$ ——梭线的长度,mm; $n$ ——针数; $T$ ——一组试料的平均厚度,mm。 b. 按式(2)、式(3)和式(4)计算针线、梭线以及试料的收紧率，并求出3块试料的平均值（到整数位为止)。 $\beta_a = \frac{L_a - S}{2nT} \times 100$ (针线收紧率, %) $\beta_b = \frac{L_b - S}{2nT} \times 100$ (梭线收紧率, %) $\beta_s = \beta_a + \beta_b - 100$ (试料收紧率, %) 式中：$S$ ——采样长度,mm; 5.5 测试记录 测试记录应包括下列内容： a. 本标准的编号； b. 被测缝纫机的型号及编号； c. 试料、缝线和机针的规格，试料层数； d. 缝纫机测试速度； e. 针线、梭线的张力，挑线簧强度，压脚压力，线迹长度； f. 线耗率，针线、梭线和试料收紧率； g. 制造厂商名； h. 测试年、月、日； i. 测试者姓名。 附加说明： 本标准由中国轻工总会质量标准部提出。本标准由全国缝纫机标准化中心归口。本标准由上海市缝纫机研究所负责起草。本标准主要起草人周鹤鸣、宋尔为。本标准非等效采用日本工业标准JIS B 9056—1986《工业用缝纫机 线紧率测试方法》。
